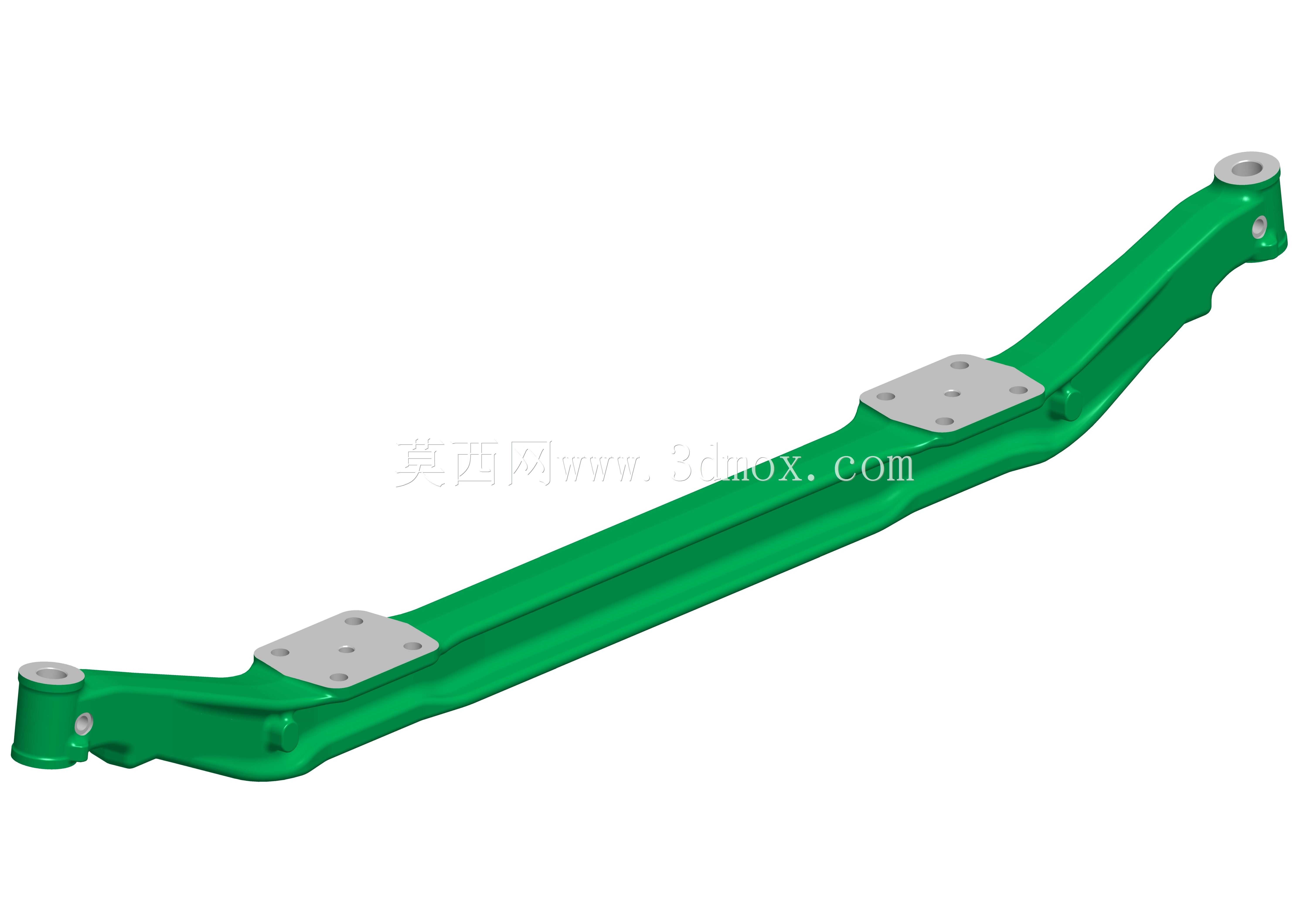

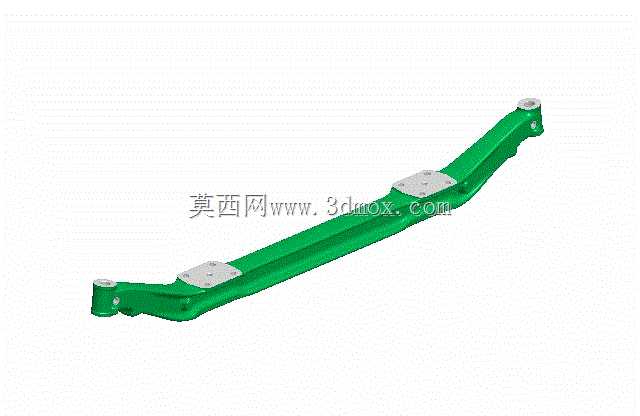

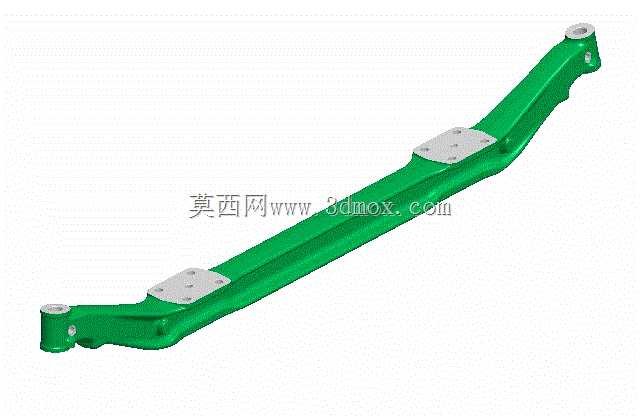

商用车前桥车轴横梁承载结构设计

该结构件为商用车转向桥核心承载横梁，是整体式前桥的主体受力构件，主要应用于轻中型载货汽车、公路客运客车的非独立前悬架系统中，承担着连接两侧转向节总成、传递车架与车轮间多向载荷的核心作用，是保障车辆行驶稳定性、转向可靠性的关键底盘部件。在整车行驶过程中，该横梁需要承接来自车架的垂直载荷，传递制动、加速过程中的纵向冲击力，同时承受转向工况、不平路面颠簸带来的横向扭矩与交变弯曲载荷，其结构强度与刚度直接决定了前桥的使用寿命与整车行驶安全。从功能特性来看，该横梁采用变截面工字形主体结构设计，在中部受弯载荷最大的区域加大截面高度提升抗弯模量，在两端连接转向节的部位收窄截面并预留主销安装孔位，兼顾了轻量化设计与结构强度需求；横梁上平面预留的三处安装凸台，分别用于固定制动管路支架、转向限位缓冲块以及前横向稳定杆安装座，所有安装面均设计为铣削加工平面，保证装配时的贴合精度，避免连接螺栓受附加剪切力。设计过程中，首先根据整车满载前轴载荷、轮距参数、主销内倾与后倾角度要求确定横梁的整体轮廓边界，两端主销孔的中心距严格匹配车型轮距设计值，主销孔的轴线角度完全符合车轮定位参数要求，避免出现轮胎偏磨、转向沉重的问题；主体梁身的弧度设计充分考虑了发动机油底壳、转向拉杆的运动避让空间，在车辆极限转向、悬架最大跳动工况下，梁身不会与周边部件发生运动干涉。横梁两端的连接座采用加厚结构设计，主销孔部位预设了衬套压装余量，孔位内部设计有润滑油道凹槽，可在压装衬套后存储润滑脂，降低主销转动的摩擦阻力，延长转向机构的维护周期；梁身与两端连接座采用圆弧过渡结构，避免应力集中导致的疲劳断裂问题，所有棱边均设计有铸造圆角，适配砂型铸造的工艺要求，降低铸造缺陷产生的概率。在安装边界上，横梁上平面的安装凸台孔位间距严格对应底盘附件的安装尺寸，两端主销孔的上下端面距离匹配转向节叉的开口尺寸，梁身下部预留的减震器下安装座位置与悬架减震器的行程范围匹配，可保证悬架系统的运动协调性，整体结构在满足承载要求的前提下，通过拓扑优化去除了非受力区域的冗余材料，有效降低了构件自重，减少了底盘的簧下质量，提升了车辆的行驶平顺性。
