透明侧透结构台式电脑机箱三维设计

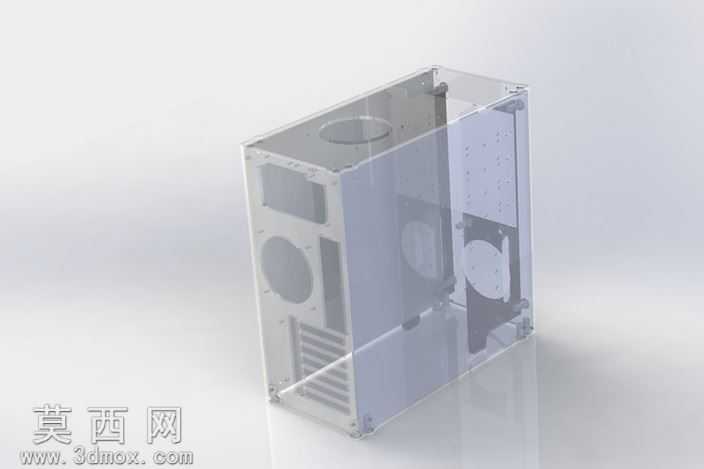

本作品为台式电脑机箱的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于标准ATX主板、ATX电源、标准PCIe扩展卡、120/240规格冷排以及常规3.5英寸、2.5英寸存储盘的安装尺寸要求，完成机箱内部安装位的基准定位，确保各硬件安装间隙符合装机实操的公差要求，避免出现硬件干涉、安装空间不足的问题。整体机箱采用立式长方体布局，主体框架以金属板材折弯结构为基础，侧板采用高透明亚克力材质设计，也就是常见的侧透结构，能够直观展示机箱内部的硬件布局与灯效，满足DIY玩家对硬件展示的需求。建模过程中对机箱各面板的开孔做了精细化处理：前面板预留了风扇进风开孔与光驱位扩展空间，后部设置了标准IO挡板开孔、电源安装位与排风风扇位，顶部预留了冷排安装与排风开孔，底部设置了电源进风的防尘网安装位与防滑脚垫安装位，所有开孔的位置、尺寸均匹配对应硬件的安装规范，同时对板材的折弯圆角、连接螺丝孔位做了细节还原，保证结构的可加工性。材质与渲染阶段，针对不同部件做了差异化材质设置：金属框架部分采用磨砂哑光金属材质，还原冷轧钢机箱的质感，边缘做了细微的倒角反光处理，避免金属边缘过于锐利的视觉效果；透明侧板采用高透光亚克力材质，设置了合适的折射率与轻微的表面磨砂效果，还原真实亚克力板的通透感同时避免过度反光；内部的硬盘架、主板托盘等结构件采用与框架一致的金属材质，螺丝孔位做了凹陷细节处理，提升模型的真实感。渲染采用影棚级柔光环境，通过多角度打光突出透明侧板的通透质感与金属框架的硬朗线条，同时清晰展示内部的结构布局，让观者能够直观了解机箱的硬件兼容能力与空间规划。设计思路上，这款机箱兼顾了实用性与展示性，既满足常规台式主机的硬件安装、散热风道需求，又通过全透明侧板设计满足DIY玩家的个性化展示需求，结构设计上简化了不必要的复杂造型，在保证结构强度的前提下控制整体体积，适配多数桌面摆放场景，同时预留了充足的理线空间与散热通道，保证主机长时间运行的散热效率，整体建模精度符合生产开模前的结构验证要求，各部件的装配关系清晰，可直接用于结构校验、3D打印手板验证或者渲染宣传素材使用。
