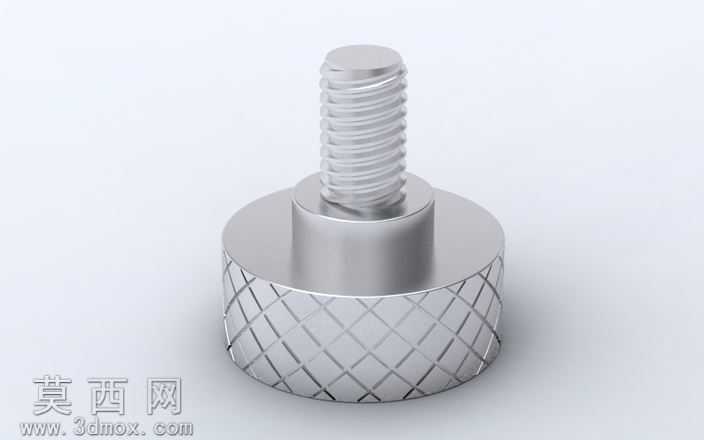

网纹滚花手拧调节螺栓三维设计

本作品为手拧式滚花调节螺栓的三维建模设计，建模过程围绕零件的实际使用功能展开，首先确定螺栓的整体尺寸比例，将零件分为头部握持区、过渡轴段、螺纹连接段三个核心结构部分。建模时优先绘制零件的回转体基础轮廓，通过旋转凸台命令生成螺栓的整体基体，保证各轴段的同轴度符合机械加工的精度要求。针对头部的网纹滚花结构，采用螺旋线配合扫描切除的方式生成交叉的菱形滚花纹理，纹理的深度、间距参考通用手拧件的防滑设计标准，既保证手动旋转时的摩擦力足够，又避免纹理过于尖锐造成使用时的不适感。螺纹部分采用标准3/8-16英制螺纹参数建模，通过扫描切除生成真实的螺纹牙型结构，还原螺纹的升角与牙型轮廓，保证模型在装配验证时可以与对应规格的螺母完成准确的干涉检查。材质渲染阶段选用哑光金属材质，模拟不锈钢零件的表面质感，对滚花区域做细微的粗糙度差异化处理，突出纹理的立体感，对螺纹表面、头部端面做轻微的抛光质感表现，还原五金零件真实的表面处理效果。设计过程中充分考虑零件的使用场景，作为无需工具即可手动拧紧的调节紧固件，头部直径设计大于螺纹段直径，增大握持时的受力面积，过渡轴段设置合理的圆角，避免应力集中问题，整体结构无多余特征，符合机械零件的设计规范，可用于手动调节机构的装配演示、紧固件选型参考以及相关机械结构的虚拟装配验证。
