叉车配套原木钢材双用长料运输拖挂车

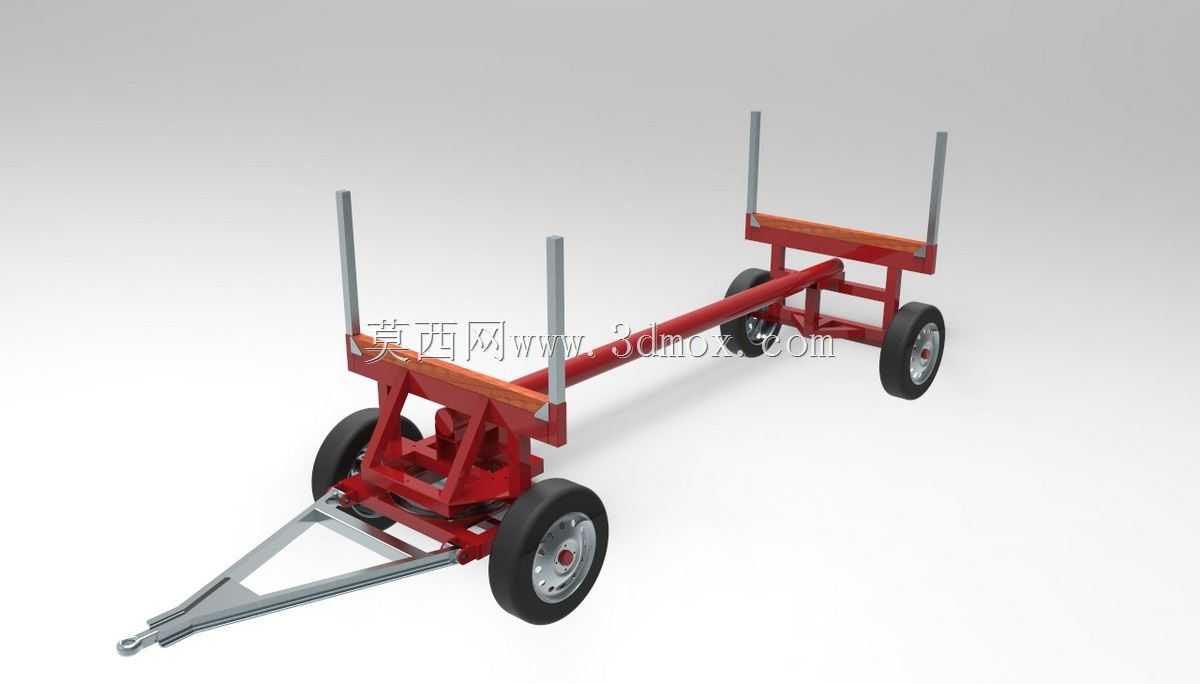

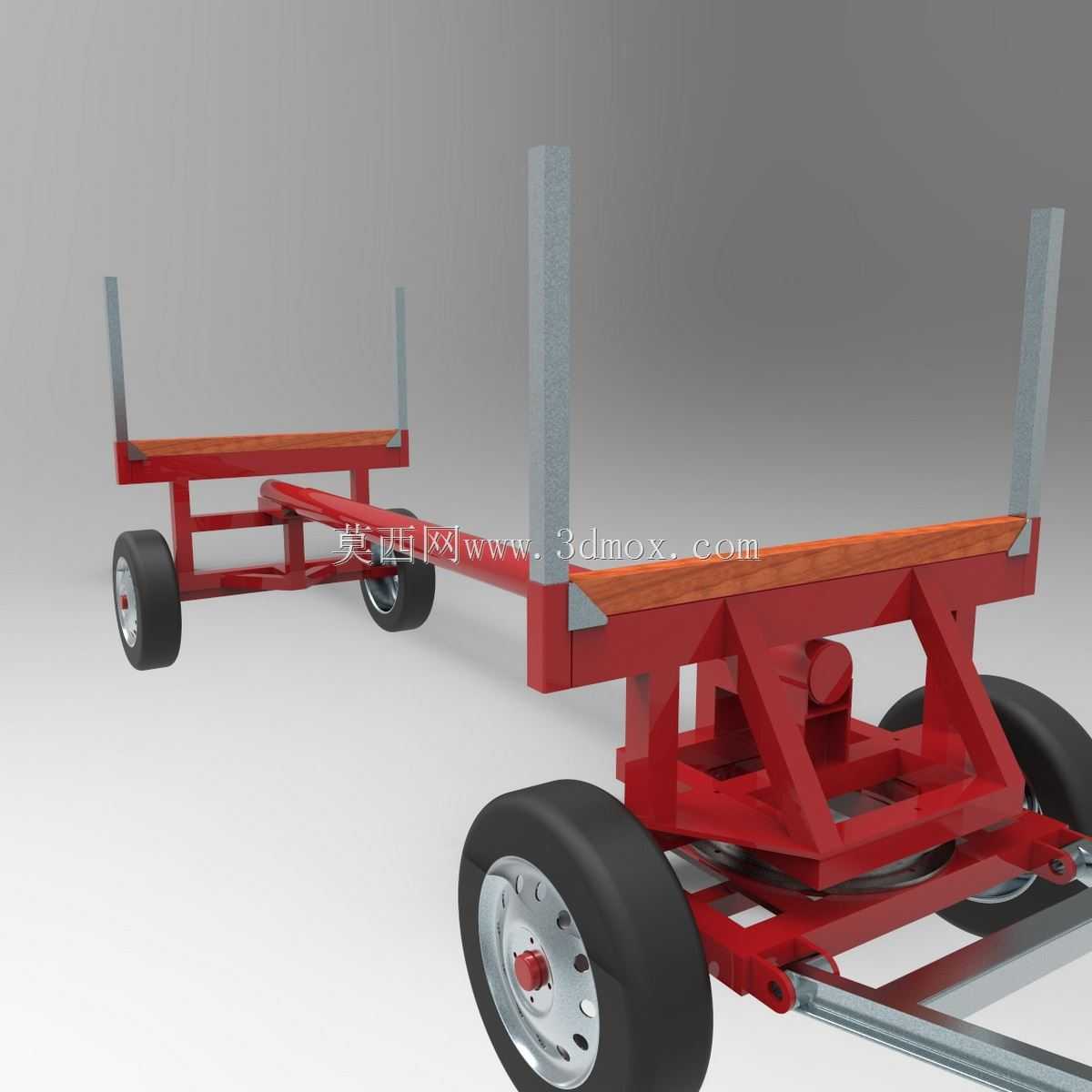

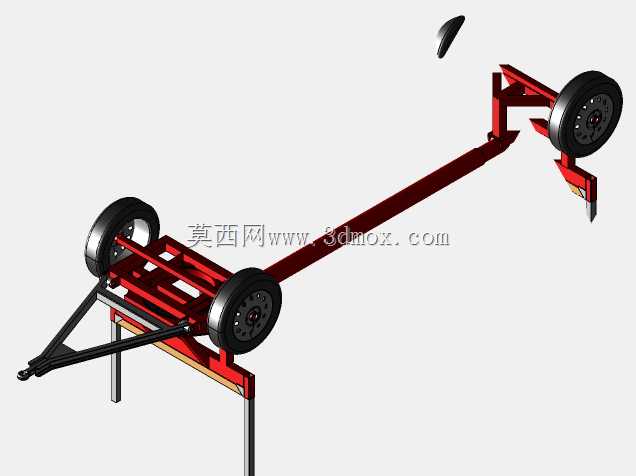

这款牵引式拖挂运输车主要适配厂区、林场、建材堆场等场景的长尺寸物料转运作业，专门解决叉车单次运载长料时转弯半径受限、物料易拖地剐蹭、运输稳定性不足的痛点，可配合叉车完成原木、型材、管材、长条钢材等大长度物料的中短距离驳运，无需额外配置重型牵引车头，依托厂区现有叉车即可完成接驳牵引，大幅降低长料转运的设备投入成本。设备采用分段式车架设计，前段为牵引连接架，通过带回转轴承的牵引销结构与叉车尾部牵引座连接，可实现水平方向±60度的转向摆动，垂直方向预留±15度的俯仰余量，适配厂区内不平整路面的通行需求，避免牵引连接处因路面颠簸出现应力断裂；中段为加长承载梁，采用矩形钢管焊接成型，梁体上表面铺设防滑耐磨的木质承载垫板，避免金属物料与钢架直接接触产生磕碰划伤，同时增大物料与车架的摩擦系数，防止运输过程中物料滑移；车架两侧对称设置四组可调节高度的立式挡料桩，挡料桩采用插拔式安装结构，可根据运载物料的直径、堆码高度调整桩体伸出长度，对堆码的物料形成侧向限位，防止车辆转弯、启停时物料侧向滚落，针对不同规格的物料还可快速更换挡料桩的安装位置，适配不同宽度的物料堆载需求。行走系统采用橡胶充气轮胎搭配钢制轮毂，前轮为转向随动轮，后轮为承重轮，单轮额定承重可达800kg，整车额定承载重量设计为2t，可满足常规规格原木、型材的运载需求；车架尾部设置有回转支撑结构，可配合牵引端的转向动作实现更小的转弯半径，在狭窄的厂区通道、林场作业道内也可灵活通行。设计过程中重点考量了安装边界与适配性，牵引连接架的安装孔位采用通用化尺寸设计，可适配绝大多数额定载重2-3t的内燃、电动叉车的尾部牵引接口，无需对叉车进行额外改装即可快速挂接使用；整车空载总高度控制在1.1m以内，承载面离地高度为0.65m，方便叉车从侧面完成物料的装卸作业，无需额外配置吊装设备；车架总长度可根据常规6m以内长料的运载需求设置为6.8m，挡料桩最大伸出高度为0.8m，堆码物料后的总宽度不超过2.2m，符合厂区内部道路的通行宽度要求，不会对厂区内其他通行设备造成干涉。车架整体采用抛丸除锈后喷涂红色防锈面漆，焊接位置全部做满焊打磨处理，关键受力位置加焊三角形加强筋，提升长期重载使用下的结构强度，轮胎轮辋做镀锌防锈处理，适配户外堆场、林场等多尘、潮湿的作业环境，降低日常维护成本。
