10吨卷扬机起重启闭机结构设计

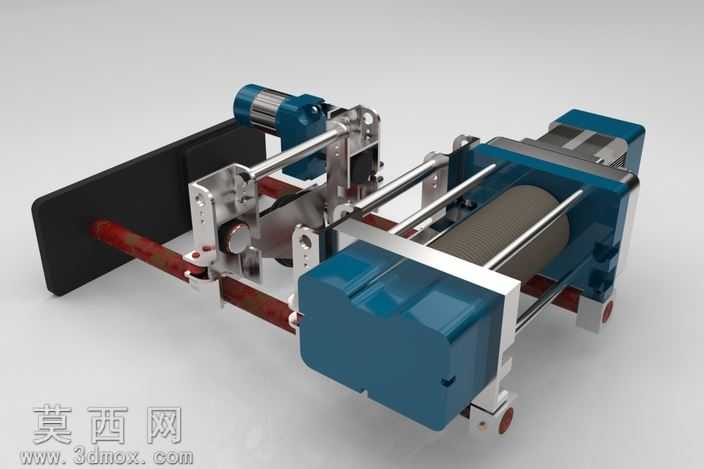

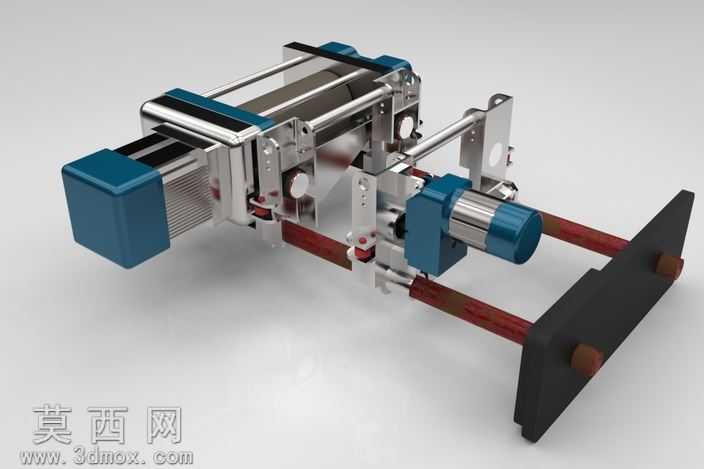

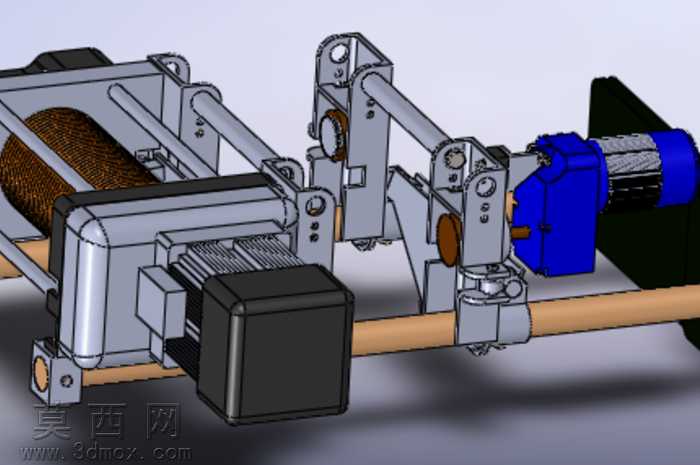

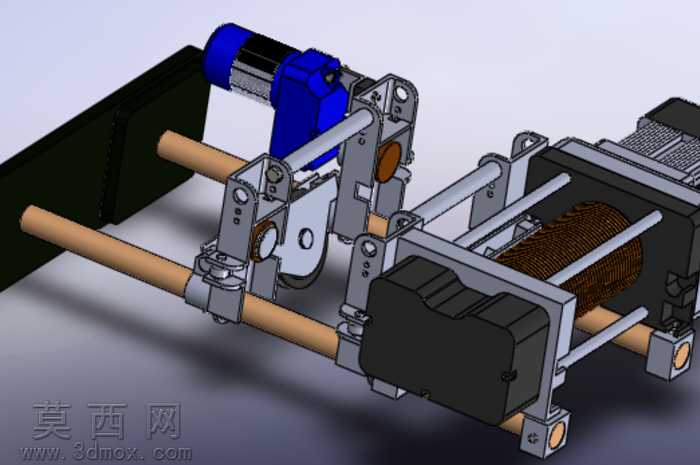

本作品为10t规格卷扬机三维建模设计，采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循起重机械设计规范，对设备各组成部件进行1:1等比例还原，确保各结构件的尺寸精度与装配公差符合实际生产要求。建模阶段首先完成核心卷筒部件的构建，针对卷筒的绳槽结构、端部法兰连接位进行精细化建模，保证钢丝绳排布空间的合理性；随后完成两侧减速传动箱体的建模，对箱体的安装定位孔、加强筋结构、电机连接法兰进行细节刻画，还原传动单元的安装逻辑。驱动电机部分按照实际起重用电机的外形尺寸与安装接口建模，匹配电机与减速箱的连接同轴度要求，同时对电机的散热筋、接线盒结构进行写实还原。设备的机架部分采用型钢焊接结构的建模逻辑，对各横梁、纵梁的连接位置、安装脚座进行精准定位，预留出制动器、限位装置的安装点位，其中端部制动挡板的建模还原了实际设备的制动限位功能结构，对挡板的连接销轴、复位弹簧安装位进行细节处理。导绳器部分采用可活动的装配约束建模，还原其沿卷筒轴向随钢丝绳排布移动的动作逻辑，对导绳器的导向滚轮、滑动支架结构进行精细化处理，保证其与卷筒绳槽的配合精度。渲染阶段采用工业产品写实渲染方案，为电机、减速箱壳体赋予金属烤漆材质，还原工业设备蓝色漆面的哑光质感与轻微反光特性；为卷筒、传动轴等金属加工件赋予钢材材质，添加表面切削纹理与轻微氧化质感，区分加工面与非加工面的视觉差异；为机架焊接结构件赋予热轧钢材材质，添加焊接痕迹与防锈底漆的质感表现；为钢丝绳部件赋予多股绞合金属材质，还原钢丝绳的纹理细节与金属光泽。设计过程中重点校验了各部件的运动干涉情况，对卷筒转动、导绳器移动、制动机构动作的行程范围进行模拟，确保设备运行过程中无结构碰撞，同时对各承重部件的受力点位进行结构优化，在保证结构强度的前提下合理控制部件重量，兼顾设备的起重性能与轻量化设计要求，整体模型完整还原了10t卷扬机作为起重启闭设备的全部结构特征，可用于设备结构展示、安装模拟、教学演示等场景。
