多层抽拉式电子元器件老化测试机架

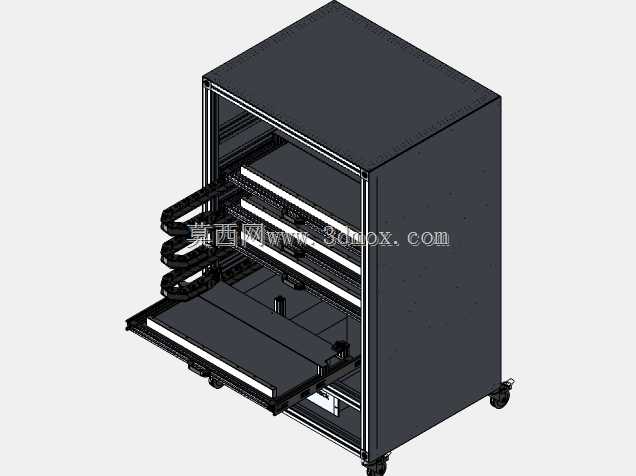

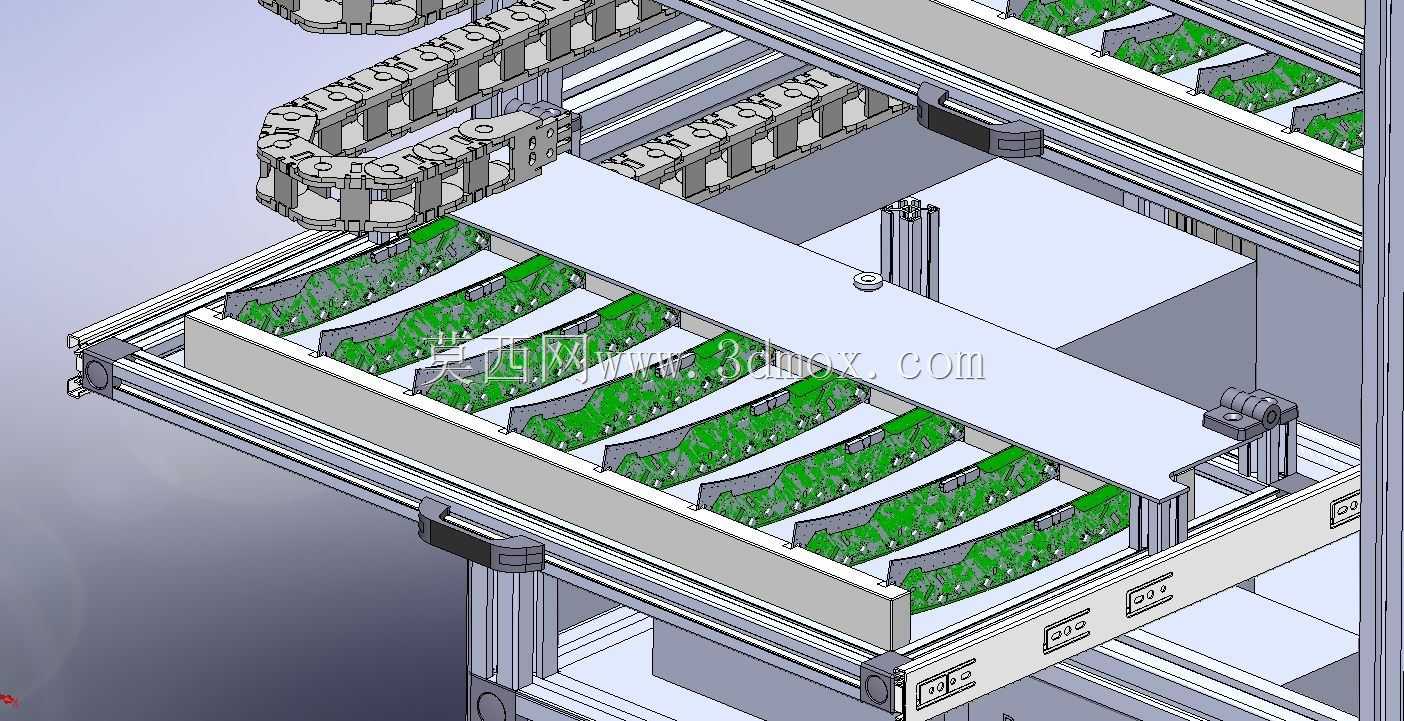

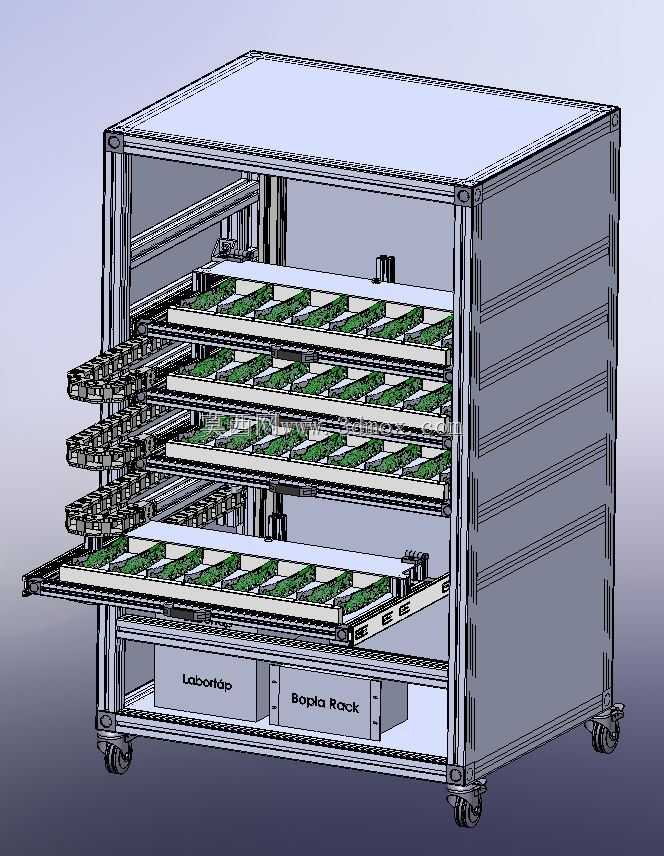

这款老化测试机架主要面向电子制造行业的元器件可靠性验证场景，多用于电路板、小型电子模组类产品的通电老化测试工序，是电子生产车间品质管控环节的核心承载工装，可适配中小批量多批次的产品老化测试需求，替代传统零散摆放的测试工位，大幅提升老化车间的空间利用率与测试操作效率。设备整体采用工业铝型材拼接框架结构，底部配置万向带刹脚轮，既可以满足车间内不同工位间的灵活转场需求，也能在固定放置时通过刹车结构锁定位置，避免测试过程中机架移位导致的接线松脱问题。机架采用多层抽拉式托盘设计，每层托盘都配置顺滑的直线导轨结构，操作人员可直接将托盘完全拉出，完成待测试电路板的摆放、接线与检查工作，无需探身进入机架内部，大幅降低操作难度，每层托盘都预留了统一的走线槽位，可将测试供电线、信号传输线规整收纳，避免多层线路交叉缠绕引发的安全隐患。机架底部预留了独立的设备安装仓，可放置老化测试所需的电源模块、负载控制单元等配套设备，将测试配套部件与待测试产品分层放置，既方便线路对接，也能避免配套设备运行发热影响上层待测试产品的老化环境准确性。设计过程中充分考虑了老化测试的负载需求，每层托盘都做了加强结构处理，可承载满铺电路板的重量不会出现弯折变形，框架的铝型材连接位置都采用高强度角件固定，长期满载使用也不会出现框架松动变形的问题。机架的层间距经过精准核算，既可以满足常规厚度电路板的放置与接线操作空间，也最大化压缩了无效空间，在整体高度适配车间常规操作高度的前提下，做到了五层测试位的布局，同等占地面积下的测试容量比传统固定层架提升近四成。机架后侧预留了统一的通风间隙，可适配车间的整体通风散热系统，让老化过程中产品产生的热量可以顺利排出，避免机架内部积热导致测试环境温度偏离设定标准，保证老化测试结果的准确性。抽拉托盘上预留了可调节的固定卡位，可根据不同尺寸的电路板调整固定位置，无需更换托盘即可适配多款不同规格的产品测试，提升设备的通用适配能力，减少生产过程中的工装更换成本。
