可调高度铝型材装配作业台结构设计

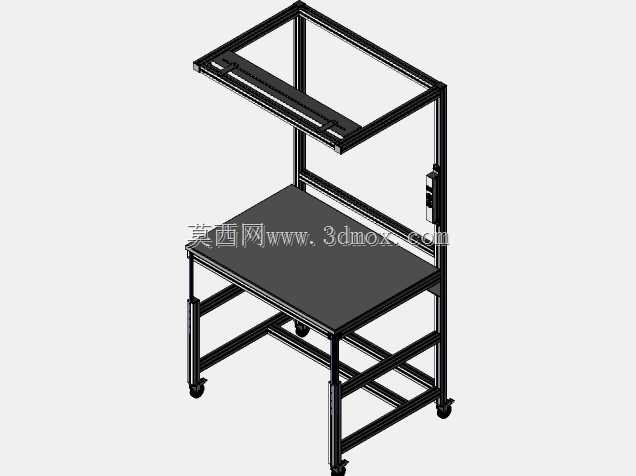

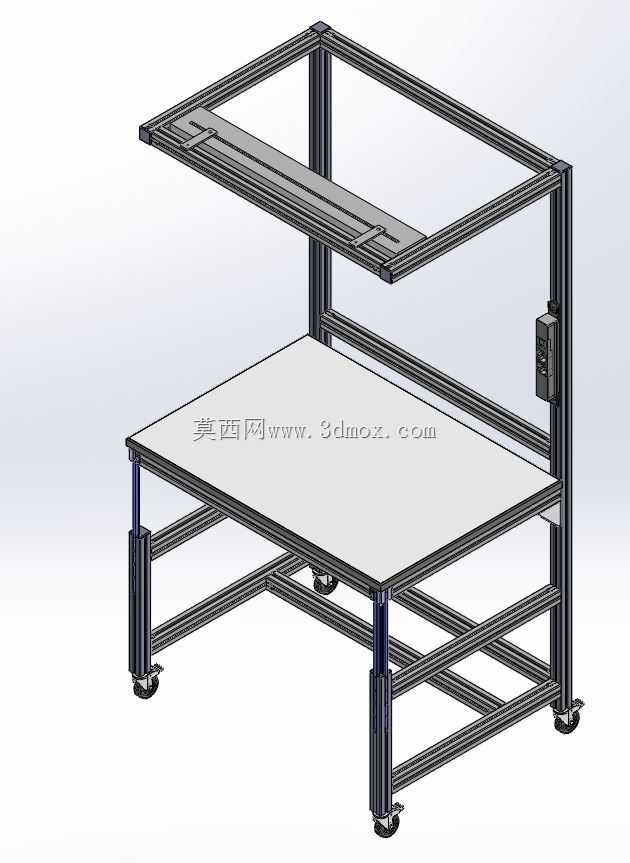

这款铝型材装配台主要面向电子元器件组装、小型机电产品预装、实验室试样装配、轻工产品流水线旁部品装配等场景使用，可作为独立作业工位，也可嵌入生产线作为配套辅助工位，适配多品种小批量的柔性生产需求，能够满足不同身高操作人员的作业习惯，同时适配不同高度的来料载具、工装夹具摆放需求。整体框架采用工业铝型材搭建，无需复杂焊接加工，所有连接部位依靠型材配套的角件、螺栓锁紧固定，后期可根据生产需求灵活拓展台面尺寸、加装附属配件，框架自重较轻同时具备足够的结构刚性，日常作业过程中不会出现明显晃动，能够保障装配操作的精度稳定性。台面采用平整的高密度复合板材，表面耐磨防滑，可直接放置待装配件、小型装配工具、物料盒，台面边缘做了圆角处理，避免作业过程中剐蹭操作人员或刮伤工件表面。台架上部设置了双层铝型材悬臂支架，可用于安装作业指导书看板、照明灯具、防静电离子风机、电动螺丝刀挂架等附属配件，将常用辅助工具整合在工位上方空间，避免占用台面操作区域，提升作业空间利用率。支撑腿部位配置了可调高度的升降结构，可根据作业需求在一定范围内连续调节台面高度，适配坐姿、站姿两种作业模式，切换不同产品装配需求时无需更换工位台，仅需调整支腿高度即可满足使用要求。台架底部四个角安装了带刹车的万向脚轮，日常需要调整工位位置时可直接推移，无需吊装或拆解，移动到指定位置后踩下刹车即可牢牢固定位置，避免作业过程中台架移位。整体框架的型材槽口可灵活加装线槽、气管接头、电源插座等配件，能够适配气动工具、电动工具的走线走气需求，让工位管线排布整齐，避免管线杂乱带来的安全隐患。设计过程中充分考虑了人体工程学要求，上部悬臂的高度预留了足够的操作空间，不会对操作人员的上肢活动造成干涉，台面下方预留了充足的腿部活动空间，操作人员长时间坐姿作业也不会产生局促感。框架底部设置了横向加强型材连接，进一步提升整体结构的稳定性，即使在台面上放置较重的装配工件，也不会出现框架变形的问题。
