双辊式塑料破碎处理设备结构设计

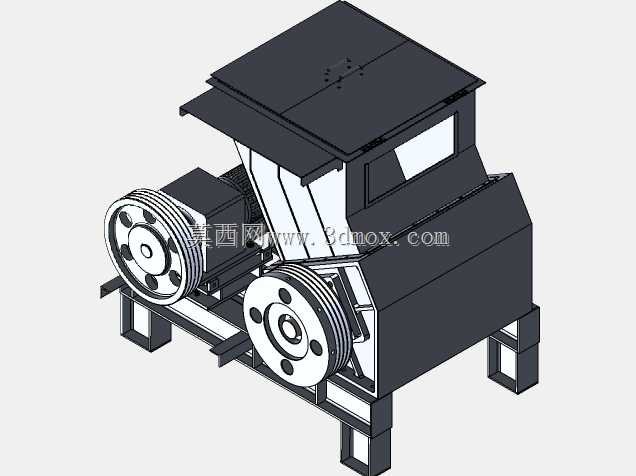

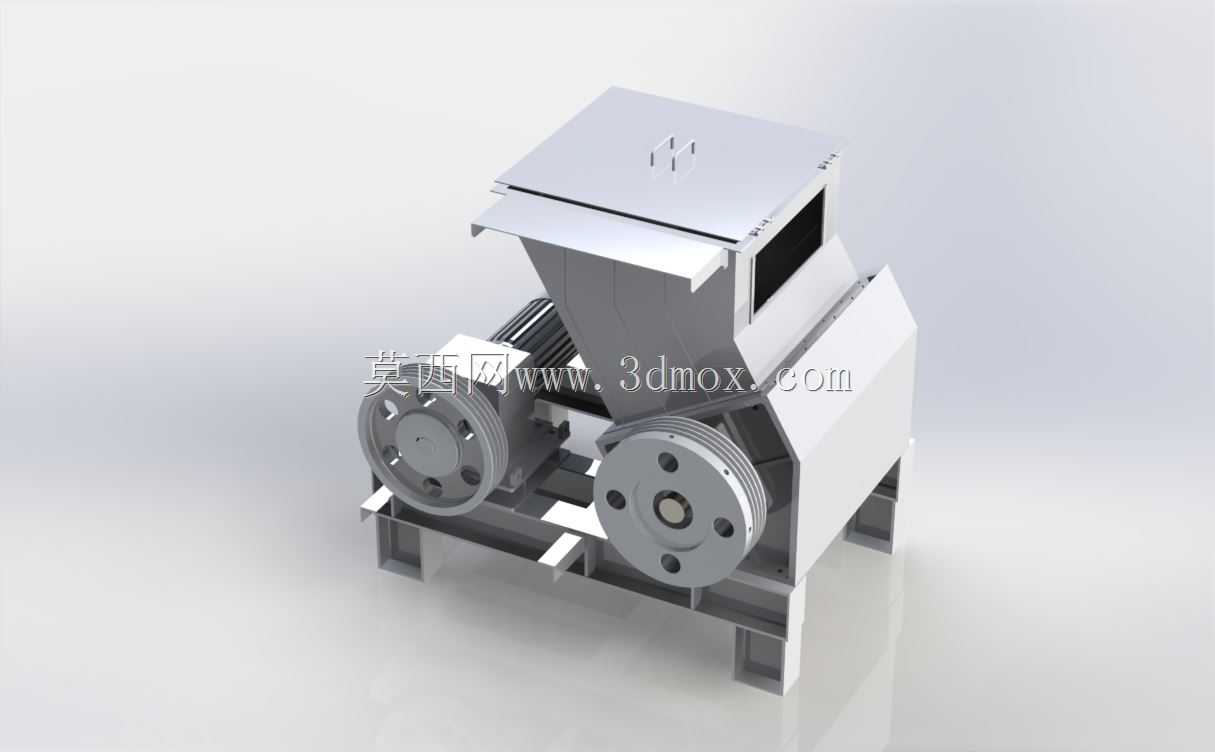

这款双辊式塑料破碎设备，主要面向塑料回收加工、注塑边角料处理、废塑料再生预处理等生产场景，可对各类硬质塑料块、注塑浇口废料、废弃塑料型材、包装塑料件进行有效破碎作业，将大块不规则塑料物料剪切破碎为粒径均匀的小颗粒，为后续的塑料清洗、造粒、再成型工序提供符合进料尺寸要求的原料，是废塑料资源化回收生产线中前端预处理环节的核心作业设备。设备采用双平行辊轴剪切破碎的核心结构设计，两根辊轴上布置有错落排布的破碎刀盘，刀盘采用高耐磨材质设计，啮合间隙经过精准调校，作业时两根辊轴相向转动，通过刀盘之间的剪切、挤压、撕扯作用力，将投入进料斗的塑料物料逐步破碎，相比单轴破碎结构，双辊设计对韧性塑料的适配性更强，不易出现物料卡滞、缠绕辊轴的问题，破碎过程运行更平稳，冲击载荷更小。设备上部设置敞口式进料斗，进料斗采用上宽下窄的导料结构，可引导物料顺畅落入破碎腔内部，同时进料斗上部的盖板结构可避免破碎过程中碎料飞溅，保障作业安全；破碎腔外部采用加厚钢板焊接的防护壳体，既可以阻隔破碎作业产生的噪音外传，也可以承受破碎过程中的持续冲击载荷，保障设备长期运行的结构稳定性。设备下部采用型钢焊接的框架式机座，机座预留了与生产线输送设备对接的安装空间，可直接配套螺旋输送机或皮带输送机，将破碎完成的物料直接输送至下一处理工序，机座的安装孔位经过统一规划，可适配不同场地的固定安装需求，设备整体的外形布局紧凑，驱动电机与辊轴之间采用带轮传动结构，传动结构外置便于日常维护检修，两侧的带轮护罩可避免传动部件外露引发的安全隐患。在设计过程中，重点考量了设备的易维护性，破碎刀盘采用模块化装配设计，当刀盘出现磨损后可单独拆卸更换，无需整体更换辊轴，大幅降低设备的后期维护成本；设备的传动部位预留了充足的润滑操作空间，日常保养无需拆解设备主体结构即可完成注油维护。同时设备的整体重心集中在下部机座位置，安装后运行稳定性强，高速破碎作业时的整机振动幅度控制在合理范围内，无需额外制作厚重的混凝土安装基础，可直接安装在硬化的车间地面上投入使用，适配中小型塑料加工厂、回收站点的场地条件。
