哈克紧固件连接组件高精度结构设计

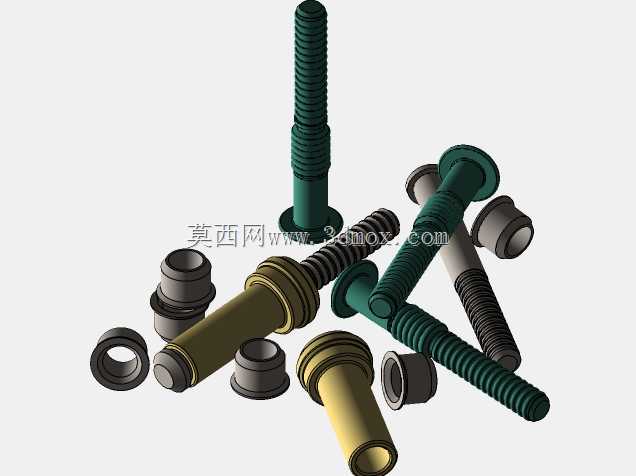

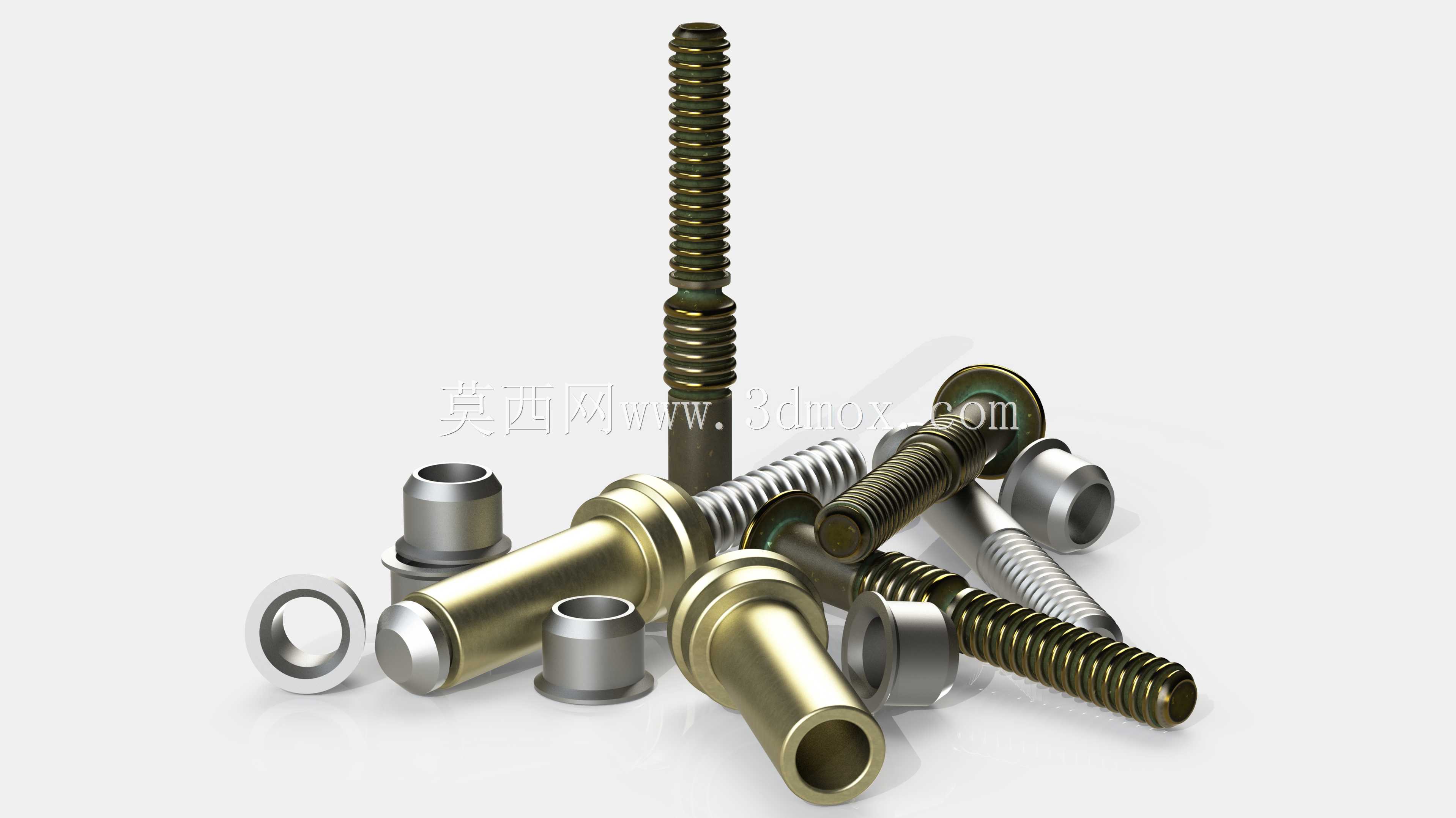

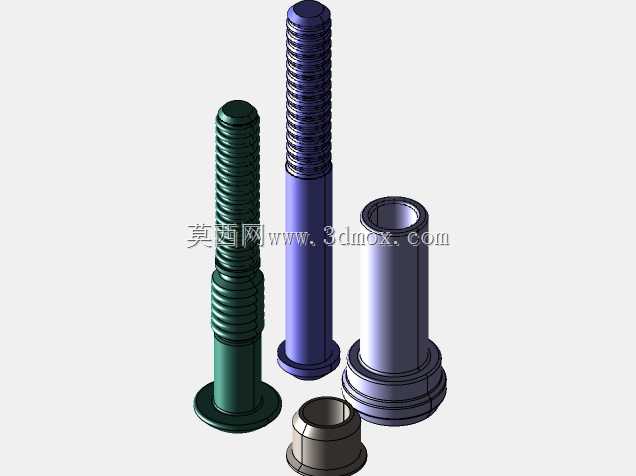

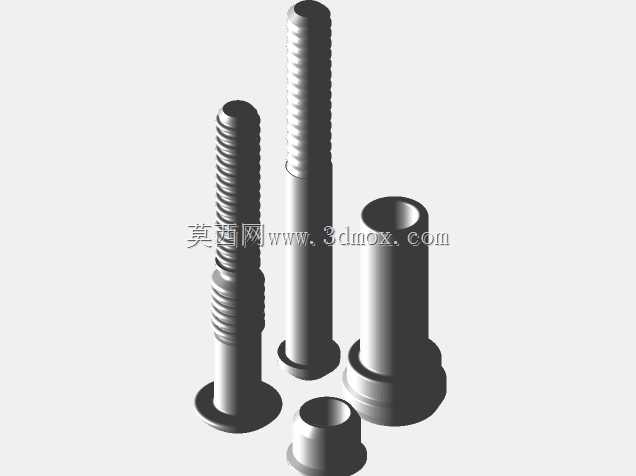

哈克紧固件作为高可靠性连接方案的核心零件，广泛应用于轨道交通车体装配、航空航天结构件铆接、重型工程机械车架连接、新能源商用车底盘紧固等对连接强度、抗疲劳性能有严苛要求的工业场景，这类紧固件能够在承受高频振动、交变载荷、温度大幅波动的工况下，保持长期稳定的锁紧力，避免传统螺纹连接容易出现的松动、滑牙、预紧力衰减等问题，是重载装备结构连接环节不可或缺的基础零件。本次设计的哈克紧固件组件涵盖了不同结构形式的钉体、配套衬套、锁紧环等全套配合零件，完整还原了哈克紧固件安装使用的全流程配合关系。从功能特性来看，该系列紧固件采用环槽式锁紧结构，安装时通过专用工具拉动钉芯，使钉体端部膨胀变形，配合套环在环槽位置形成永久性的机械锁合，连接过程不会对被连接件产生额外的扭转应力，能够适配不同厚度的叠层板材连接，即使是表面带有涂层的复合材料、铝合金型材、高强度钢板的异质材料连接，也能实现均匀的应力分布，避免局部应力集中造成的基材损伤。在设计思路上，首先围绕实际安装的受力边界，对钉体的环槽间距、槽深、齿形角度做了适配性优化，每个环槽的承载面角度经过反复校核，确保套环压合后每个齿位都能均匀分担剪切载荷，避免单个齿位应力过载导致的连接失效；其次针对不同安装场景的空间限制，设计了不同头型的钉体结构，包括圆头、沉头等形式，能够适配不同的安装沉孔要求，保证安装后连接件表面平整无凸起，满足有气动外形要求或者狭小装配空间的使用需求；配套的衬套结构做了内外径的公差匹配，既能够在安装时对钉体起到导向定位作用，又能在连接完成后分散钉体对基材孔壁的压应力，避免软质基材在长期载荷下出现孔位变形。从外形尺寸与安装边界来看，设计过程中严格控制了钉体的杆部直径公差，保证与预制安装孔的间隙处于合理区间，既不会因为间隙过大造成连接错位，也不会因为间隙过小导致安装时钉体插入困难；钉体的长度规格覆盖了常用的叠层连接厚度范围，每个规格的钉体都预留了足够的拉铆行程，保证套环能够完全压合到位形成可靠锁合；锁紧环的外形尺寸匹配标准安装工具的卡爪行程，不需要定制专用工装就可以完成现场安装，同时锁紧环的断裂槽位置经过精准计算，拉铆完成后钉芯断裂点与锁紧环端面齐平，不会残留凸起影响后续装配。整套组件的各个零件配合间隙经过反复校验，能够完整模拟实际装配的全过程，既可以作为机械设计人员选型参考的直观样例，也可以用于装配工艺培训、连接结构受力仿真分析的参考模型，帮助设计人员快速掌握哈克紧固件的连接原理与安装要求，在实际产品设计中合理选用紧固件规格，优化连接点位的布局，提升整体结构的连接可靠性与装配效率。
