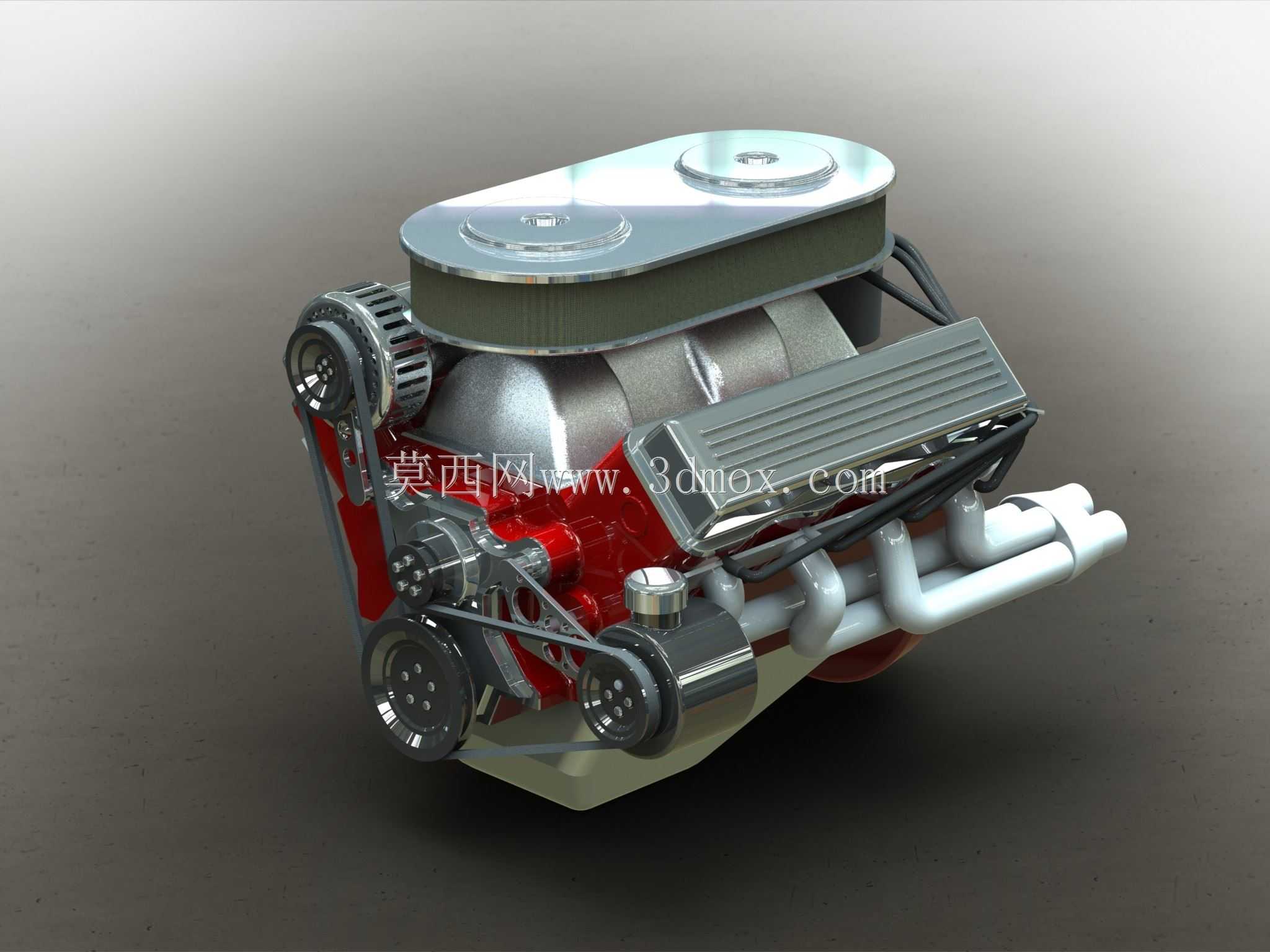

V型八缸汽车内燃机动力总成结构

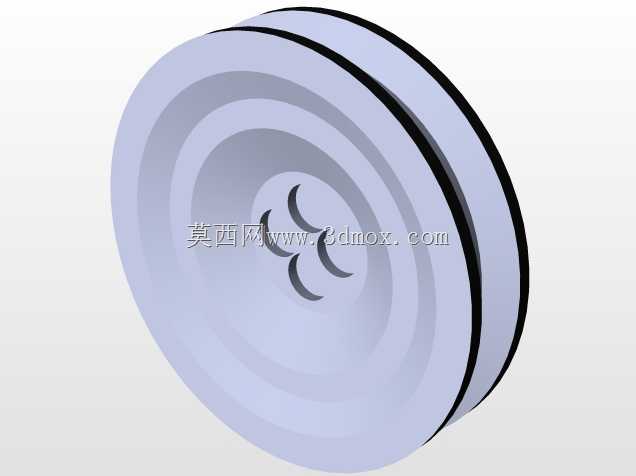

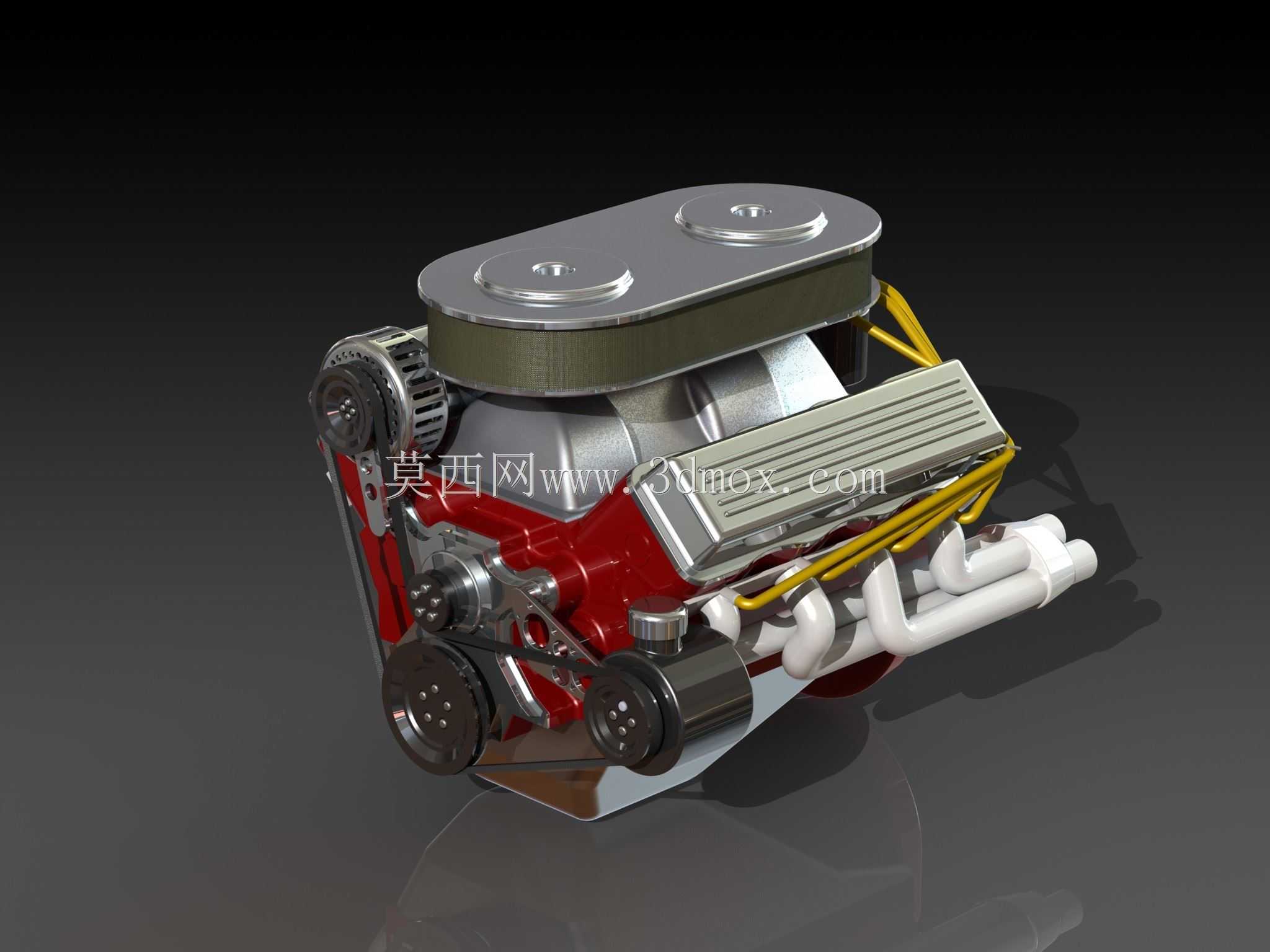

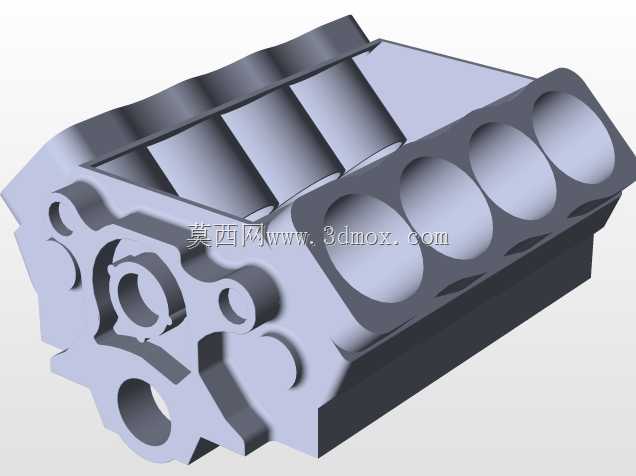

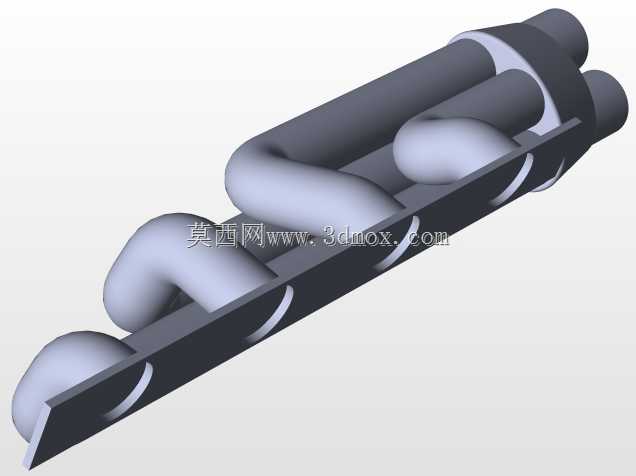

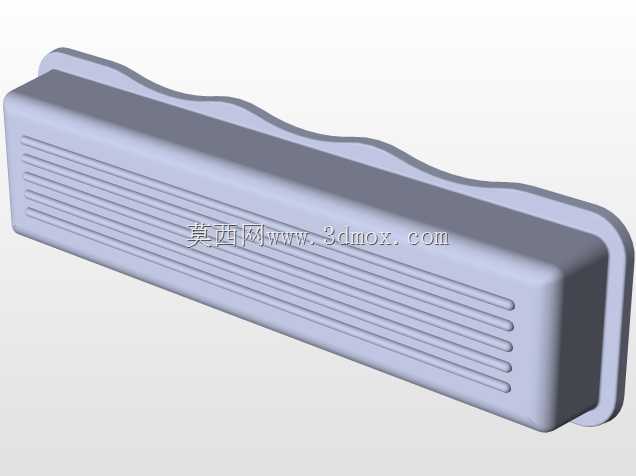

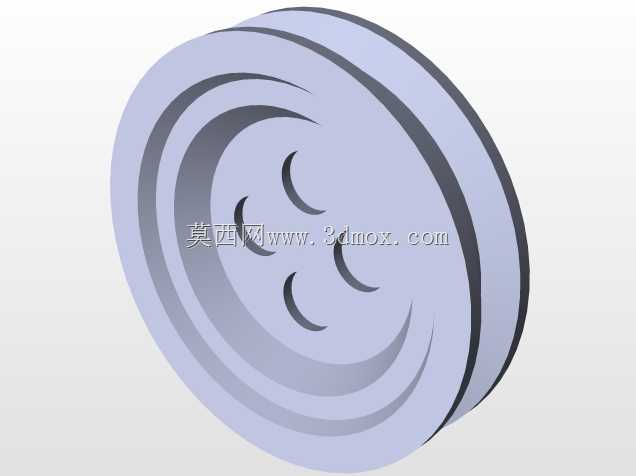

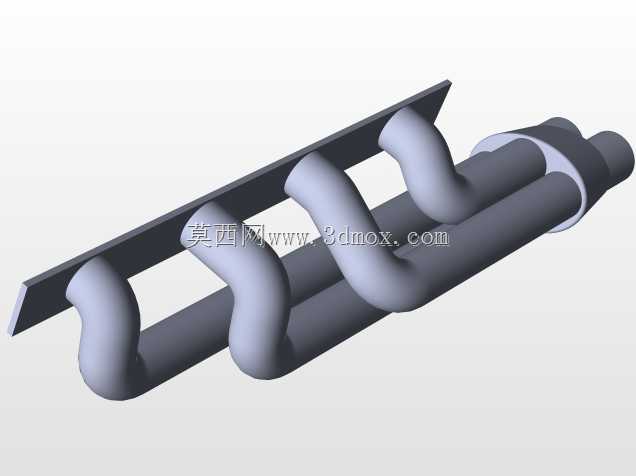

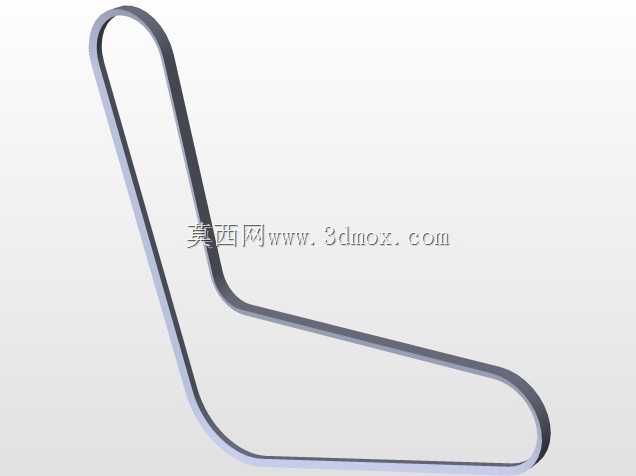

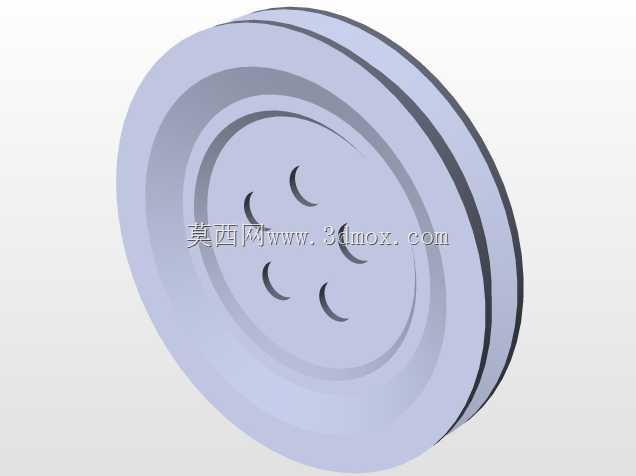

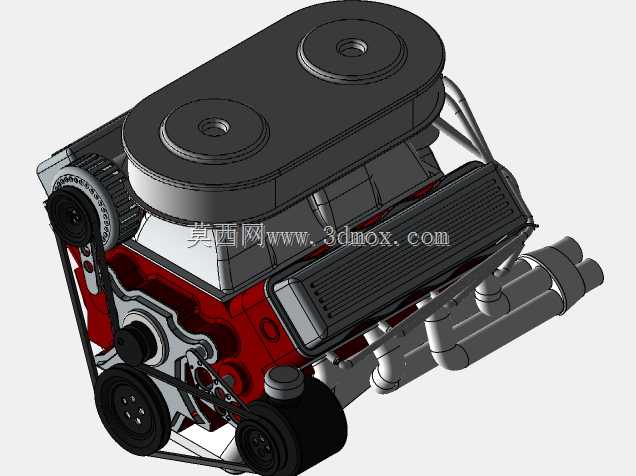

这款V型布局的汽车内燃机动力结构，是燃油汽车核心动力输出单元的完整结构呈现，覆盖民用乘用车、性能改装车辆、轻型商用载具等多类交通装备的动力适配场景，是整车动力系统研发、结构教学、改装方案推演环节常用的参考结构载体。从实际用途来看，该结构承担燃油化学能向机械动能转换的核心功能，通过进气、压缩、做功、排气四个冲程的循环运转，为整车行驶、车载附属设备运转提供持续稳定的动力输出，适配后驱、四驱等不同驱动形式的整车布置需求。从功能特性来看，该结构完整还原了V型引擎的核心组成：顶部双腔空气过滤装置可对进入气缸的空气进行杂质过滤，降低气缸磨损风险；两侧对称布置的气缸盖搭配红色涂装的缸体结构，形成90度夹角的V型气缸布局，相比直列引擎可有效缩短整机轴向长度，降低引擎舱布置的空间占用；侧面布置的分电器、传动皮带轮组可实现配气机构、冷却水泵、发电机等附属部件的动力传递；黄色管路为燃油供给与真空管路，负责燃油输送与真空信号传递；侧面银色的进气歧管可将过滤后的空气均匀分配至各个气缸，保障各缸进气一致性；下部白色的排气歧管可将各缸燃烧后的废气汇集导出，衔接排气系统完成废气排放与降噪处理；前端的皮带轮、张紧轮结构可保障传动系统的运转稳定性，降低皮带打滑、异响的出现概率。从设计思路来看，该结构采用对称式布局设计，在保障各缸进排气效率一致的前提下，尽可能压缩整机的横向与轴向尺寸，兼顾动力输出平顺性与布置便利性；各管路、附属部件的排布预留了足够的安装与检修空间，便于后期维护时对火花塞、滤清器、皮带等易损件进行更换；缸体下部的油底壳结构可存储润滑油，为整机内部运动部件提供持续润滑与散热。从外形尺寸与安装边界来看，该V型引擎的整体宽度适配多数民用乘用车的引擎舱横向空间，轴向长度可兼容纵置、横置两种布置形式，安装支点的位置预留了与整车悬置结构匹配的连接位，进排气接口、管路接口的位置符合常规整车管线布置的走向要求，不会与引擎舱内的冷却框架、防火墙、悬挂塔顶等结构产生干涉，可直接作为整车动力匹配阶段的结构参考，也可用于汽修教学、机械原理演示场景下的结构展示载体，帮助从业者直观理解内燃机的各部件组成与运转逻辑。
