汽车传动系统离合器从动盘片三维设计

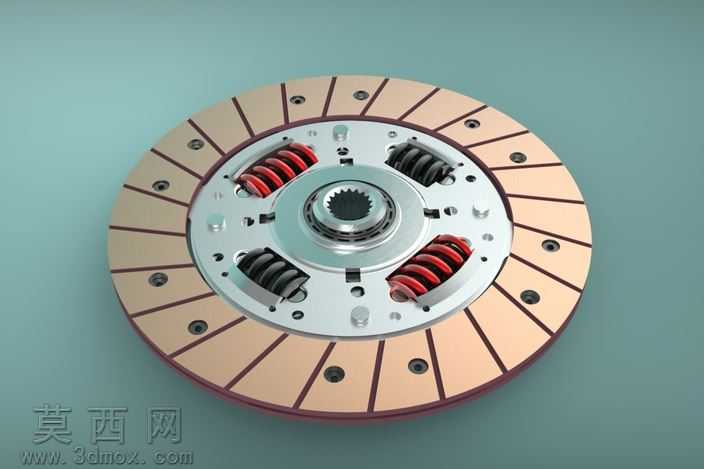

本作品为汽车离合器从动盘片的三维参数化建模成果，建模过程严格遵循实车离合器片的结构比例与装配逻辑，首先通过草绘绘制摩擦片外轮廓、内花键基准圆以及各安装孔的定位基准，利用旋转、拉伸、阵列等基础特征完成主体基体的搭建。摩擦衬片部分采用分区式扇形结构建模，每一块衬片单独做厚度拉伸与边缘倒角处理，还原实际产品中摩擦衬片分段开槽的散热设计，衬片表面的铆钉安装孔通过圆周阵列精准排布，保证与钢质盘体的孔位完全对齐。中间钢质盘体部分做了轻量化的减重孔设计，盘体边缘的固定凸台通过凸台拉伸与孔特征组合完成，还原冲压钢盘的结构形态。核心的减震阻尼结构是本次建模的重点，周向均匀分布的减震弹簧分为两组，红色大刚度弹簧与黑色小刚度弹簧分别做螺旋扫描特征，还原弹簧的真实螺距与线径，弹簧安装槽位通过切除特征精准预留，保证弹簧装配后与槽壁的贴合关系符合实际减震工作逻辑。中心花键毂部分采用渐开线花键的参数化建模，通过方程式驱动花键的齿形轮廓，保证花键的齿距、齿形角符合变速器输入轴的配合标准，花键毂与盘体之间的连接铆钉、阻尼片等细小零件均做了等比例还原，未做结构简化。材质渲染阶段，摩擦衬片赋予带细微颗粒质感的非金属摩擦材质，调整粗糙度参数模拟真实摩擦材料的哑光磨砂质感；钢质盘体与花键毂赋予镀锌钢材材质，添加细微的金属划痕与氧化纹理提升真实感；减震弹簧分别赋予红色喷塑弹簧钢与黑色发黑弹簧钢材质，区分不同刚度弹簧的外观差异；背景采用低饱和度的冷色调纯色背景，搭配柔和的三点布光，主光从侧上方打亮盘体正面，补光弱化阴影死黑区域，轮廓光勾勒盘体边缘轮廓，最终渲染图清晰展现离合器片的分层结构与各部件的装配关系，完整呈现从动盘的摩擦传动、减震缓冲的结构设计逻辑，可用于汽车传动系统教学演示、离合器结构原理展示以及相关产品设计的参考使用。
