3.5吨手动液压移动式起重吊机设计

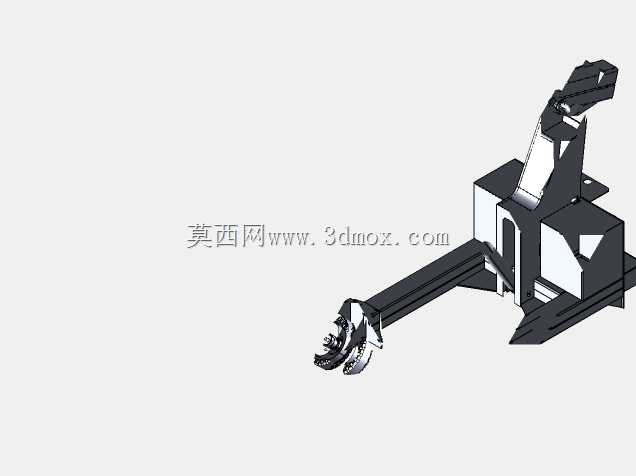

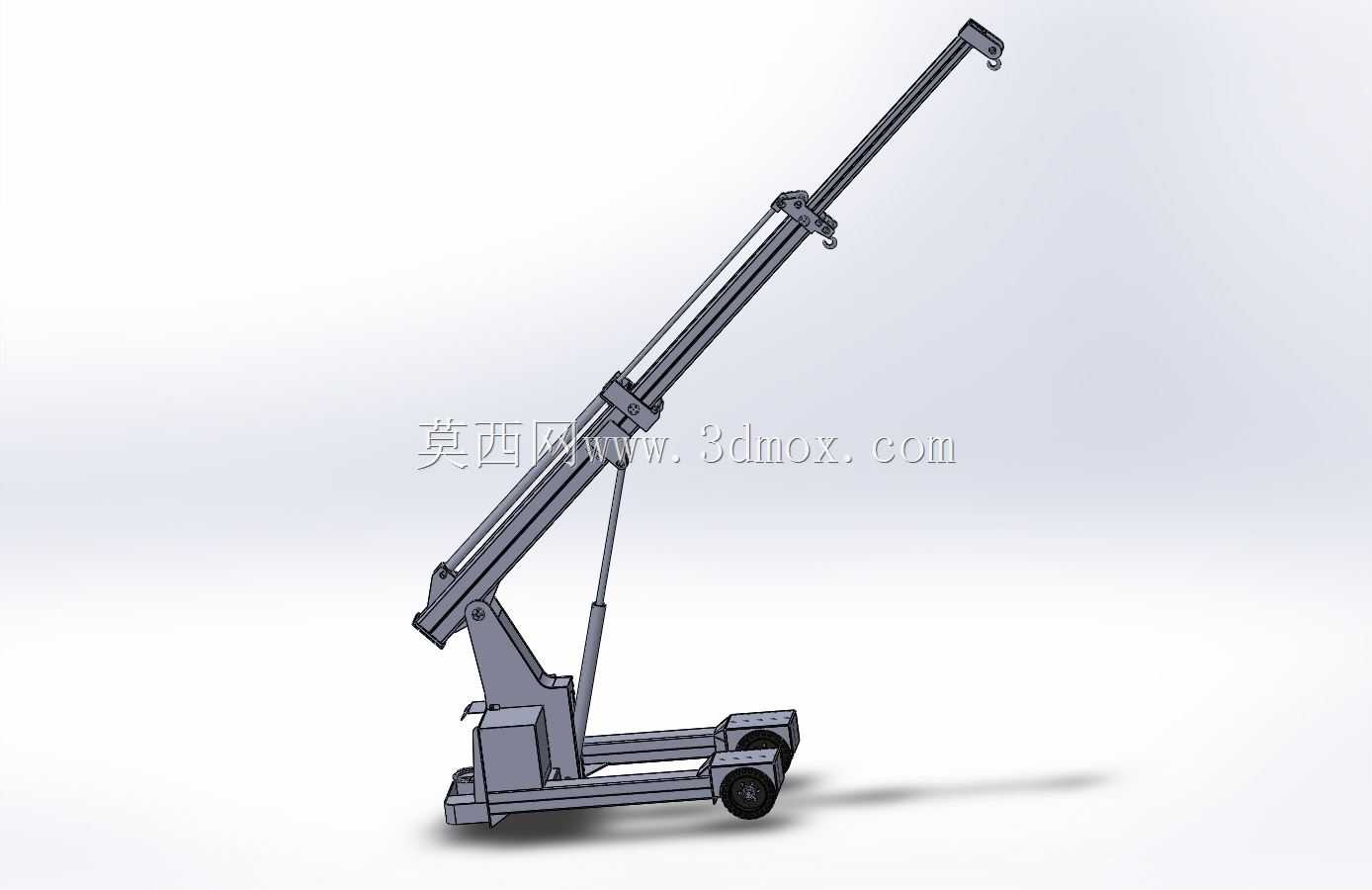

这款移动式起重吊机主要面向车间内重型工件转运、设备维修拆装、仓储区域重型货物装卸等场景设计，能够在狭窄的厂区通道、仓库货架间隙内灵活移动作业，填补了固定桁吊无法覆盖零散作业点位、大型起重车辆无法进入室内作业的场景空白，可完成从地面到1.8米高度范围内的重物起吊、短距离移位、精准对位放置等操作，适配机械加工车间工件周转、设备维保现场零部件拆装、物流仓库重型货件上下架等多种实际作业需求。设备额定起重量为3.5吨，采用手动液压驱动的伸缩臂结构，吊臂采用多节嵌套式箱型结构设计，可根据作业距离需求调整伸出长度，不同伸出长度对应匹配的额定起重量经过严格的力学校核，避免过载作业带来的结构失效风险；吊臂俯仰角度通过液压油缸驱动调节，配合伸缩臂的长度调整，可覆盖不同高度、不同水平距离的作业点位，底座采用低重心宽轮距设计，前部设置可伸缩的支撑支腿，在满负载作业时伸出支腿扩大支撑跨度，大幅提升整机的抗倾覆稳定性，空载移动时支腿可收回至底座内侧，缩小整机通行宽度，适配狭窄通道的通行需求。整机采用可推行的脚轮布局，两个定向轮搭配两个万向轮，万向轮带锁止结构，移动时可灵活转向，作业时锁止轮体避免设备滑移，底座后部设置操作扶手，操作人员可轻松推动设备转场，无需额外的牵引动力。设计过程中优先考虑了作业安全性与操作便捷性，所有受力结构件均采用高强度钢材焊接成型，关键铰接位置采用耐磨衬套与高强度销轴连接，降低长期使用的磨损量，延长设备使用寿命；液压系统设置过载溢流阀，当负载超过额定阈值时自动泄压，避免结构过载损坏，同时液压操作杆设置在设备后部扶手位置，操作人员站在设备侧后方即可完成起升、下降、吊臂俯仰的全部操作，作业视野良好，可清晰观察吊载重物的状态，避免操作盲区带来的安全隐患。整机外形尺寸经过优化，收回支腿、吊臂完全收拢状态下整机长度不超过1.8米，宽度不超过0.9米，高度不超过1.5米，可顺利通过常规车间的标准防火门、电梯入口，适配多层厂房、狭小作业空间的使用需求；安装与维护方面，整机采用模块化设计，液压泵站、油缸、轮组、吊臂等部件均可单独拆卸更换，日常维护仅需定期检查液压油位、铰接点润滑状态即可，无需复杂的专业维保操作，大幅降低了设备的全生命周期使用成本。
