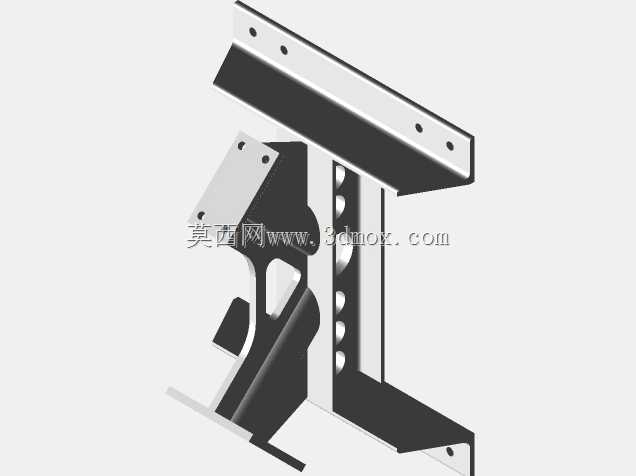

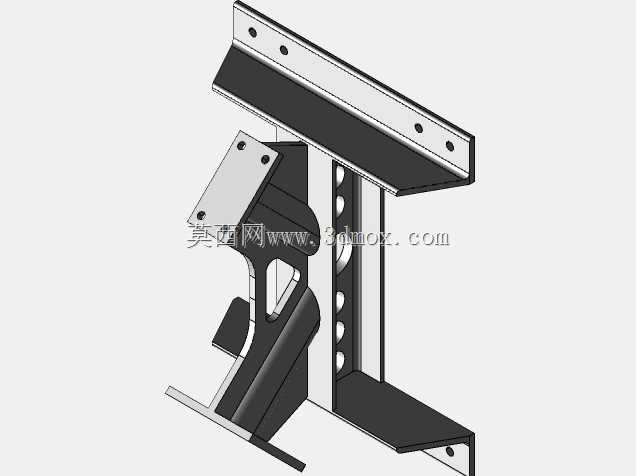

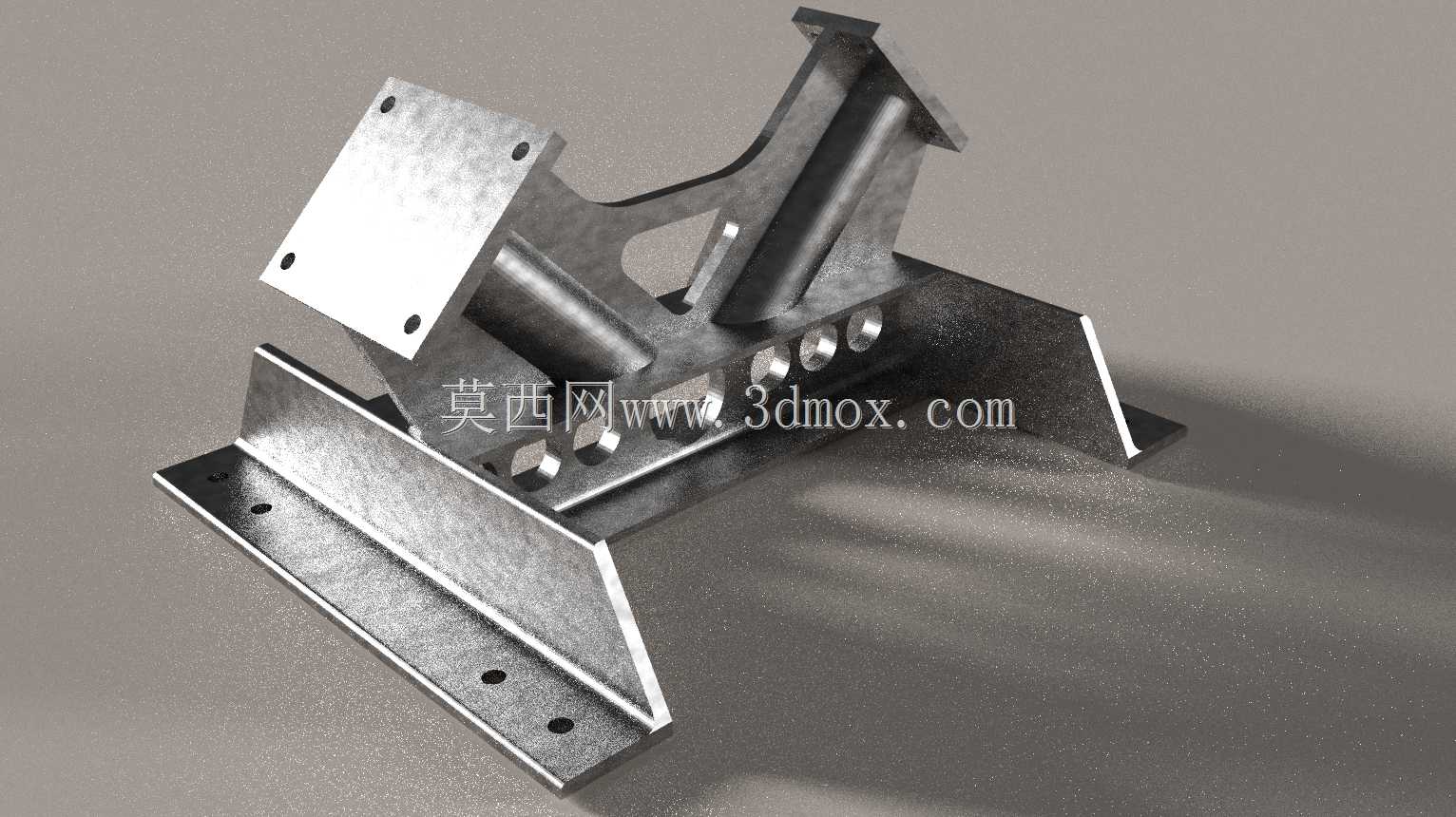

后置发动机车辆安装用金属悬置支架结构

这款金属悬置支架是专为后置动力布局的乘用车辆、商用运输车辆开发的动力总成固定构件，核心应用场景覆盖后置后驱乘用车、后置引擎客车、特种作业后置动力车辆的动力舱装配环节，承担着连接发动机本体与车身底盘副车架的核心作用。在车辆实际运行过程中，该支架首先要实现动力总成的可靠定位，限制发动机在启动、急加速、急减速、颠簸路面行驶工况下的过量位移，避免动力总成与周边管线、车身结构发生运动干涉；其次要具备充足的阻尼隔振性能，能够过滤发动机运转过程中产生的高频振动，阻断振动向车身座舱的传递路径，提升整车行驶的平顺性与乘坐舒适性，同时缓冲路面颠簸传导至动力端的冲击载荷，保护发动机壳体、连接管路等脆弱部件不受外力损伤。从产品功能特性来看，该支架采用一体化弯折配合加强筋的结构设计，底部为带多组安装孔的宽幅支撑底板，能够与底盘副车架的安装面实现大面贴合，保证连接的接触刚度；上部设置带定位孔的安装法兰面，可与发动机侧的悬置软垫精准对接，中间区域通过斜向支撑臂、管状加强柱形成三角稳定受力结构，在支架中部开设的多组减重孔，在不削弱整体结构强度的前提下有效降低了构件自重，兼顾了轻量化与结构可靠性的平衡。在设计思路层面，该支架充分考虑了后置动力舱的紧凑布局边界，整体轮廓采用贴合动力舱边角空间的异形结构，没有多余的外凸结构，能够避让开后置舱内的排气管道、冷却管路、线束排布的预留空间；安装孔位的排布严格匹配主流后置发动机的悬置点坐标与副车架安装孔距，所有安装面均设计为平面贴合结构，降低装配时的对位难度，同时在应力集中的弯折部位做了圆弧过渡处理，避免长期交变载荷作用下出现应力开裂的问题。从安装边界来看，底部支撑底板的安装孔采用等距排布设计，可适配一定范围内的不同副车架安装孔距调整需求，上部法兰面的安装孔位公差控制在装配允许的范围内，能够兼容悬置软垫的安装误差，支架整体的垂直高度、横向宽度均经过空间校核，安装后不会与周边的轮拱结构、后围板发生运动干涉，能够满足后置发动机车辆在满载、极限颠簸、极限转向等多种工况下的使用强度要求，在长期使用过程中可保持结构稳定性，不会出现形变、断裂等失效问题，为动力总成提供持续可靠的支撑与隔振作用。
