四驱越野车后附改装挂载组件结构设计

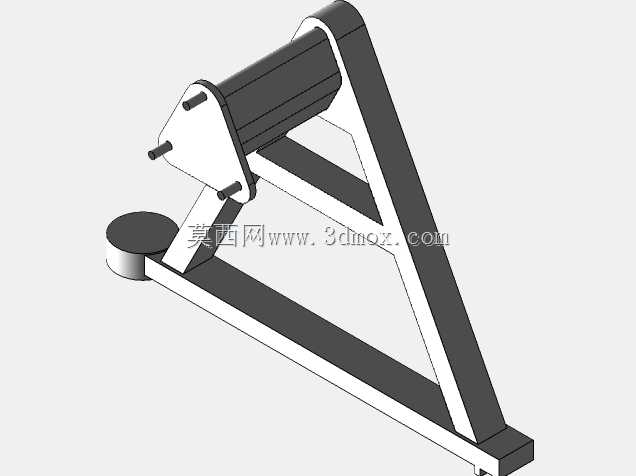

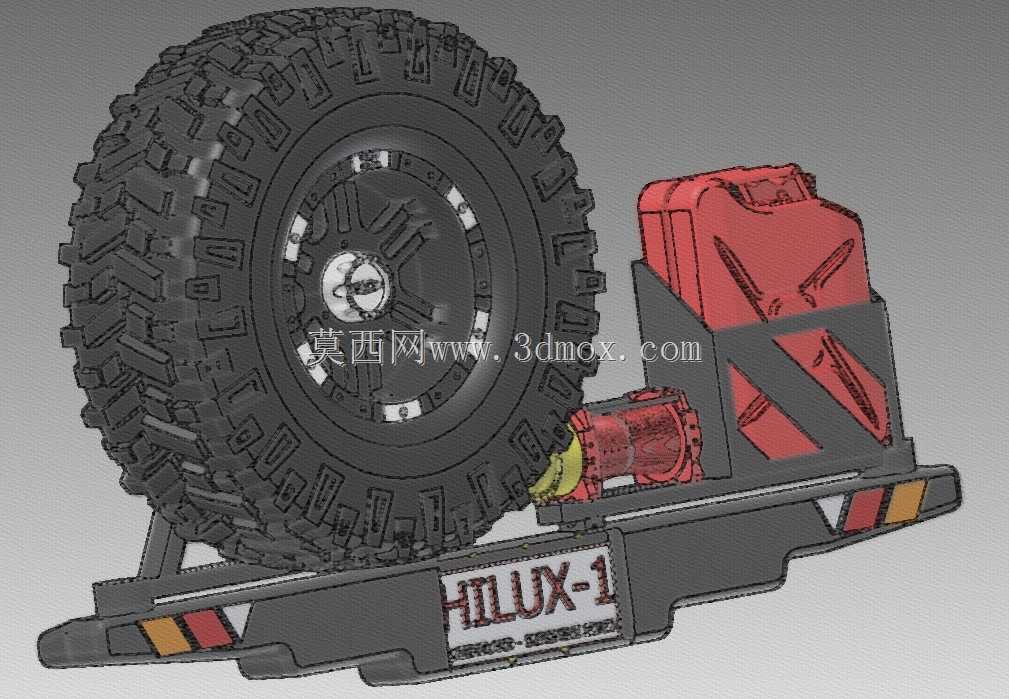

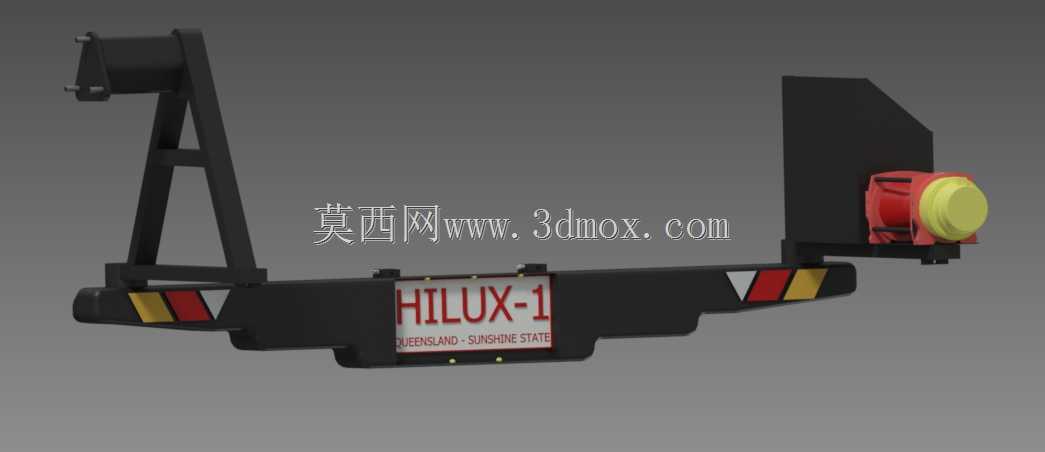

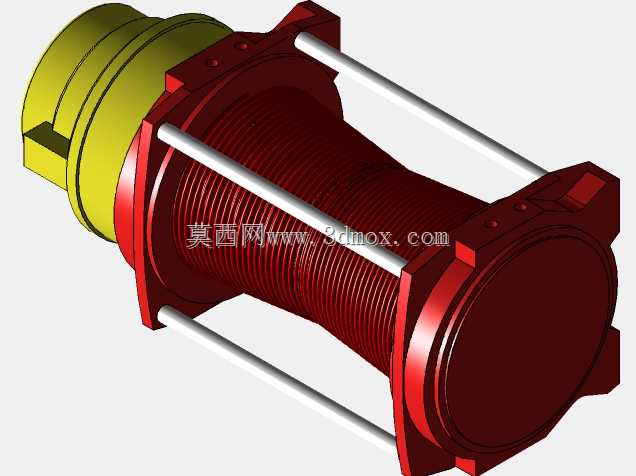

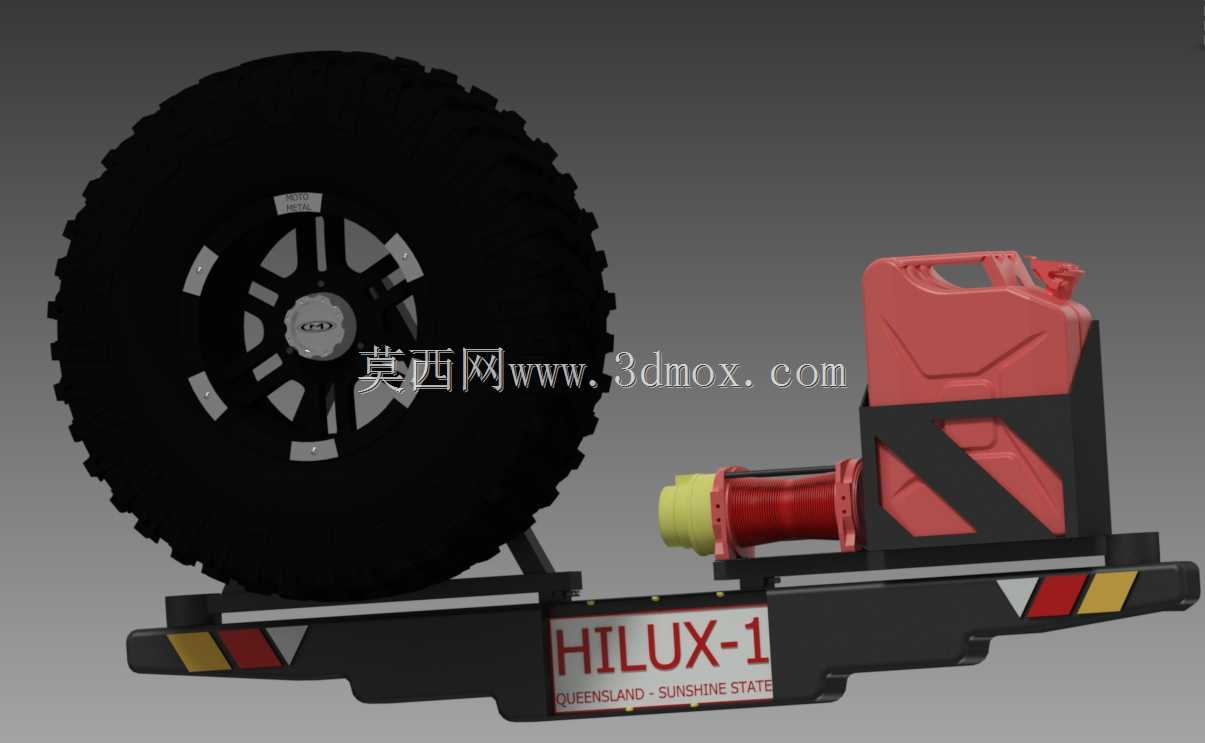

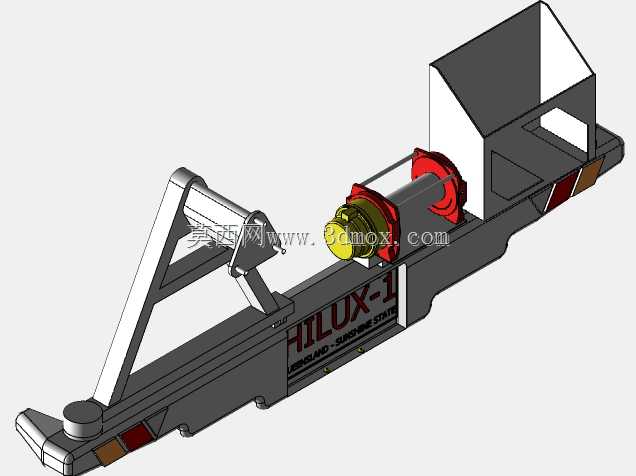

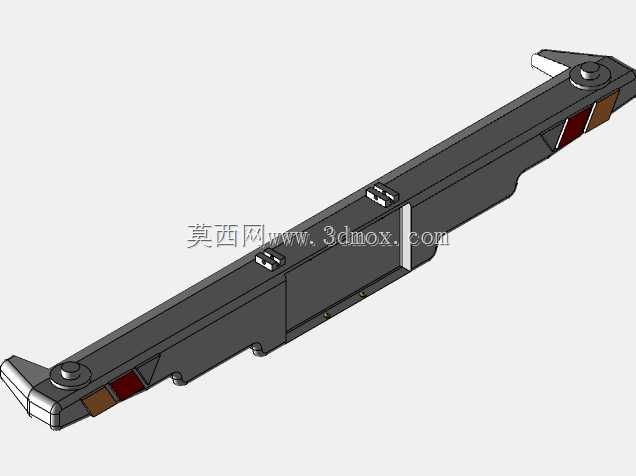

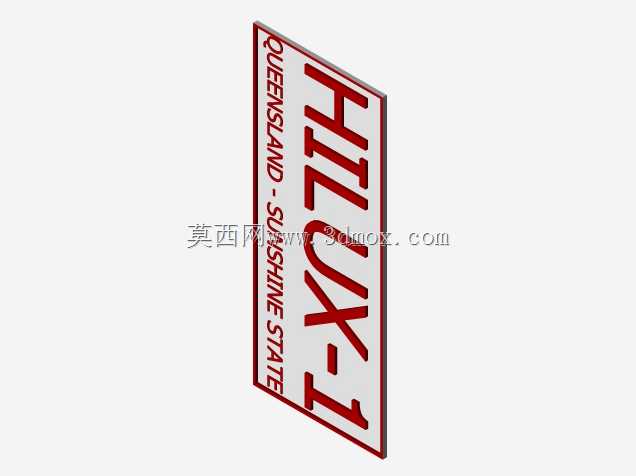

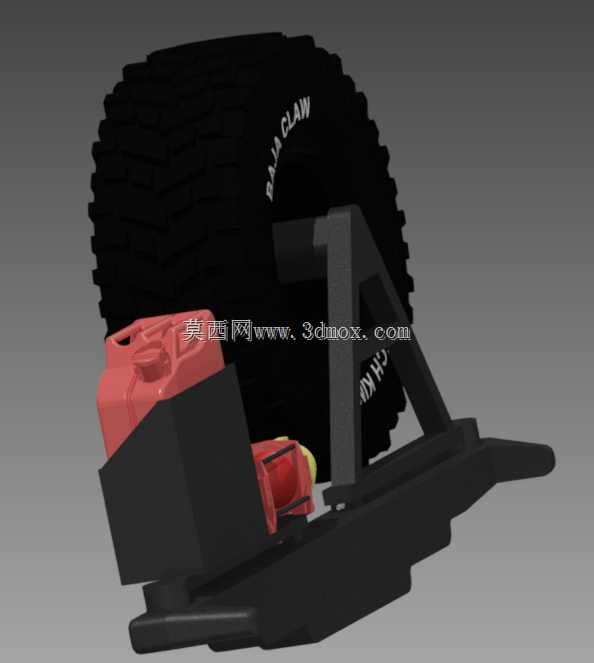

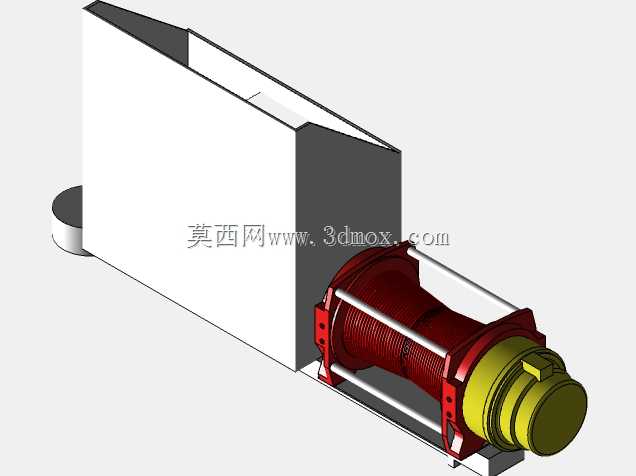

这套挂载组件主要面向硬派四驱越野车的户外穿越、越野竞技场景设计，作为车尾集成化改装部件，可同时满足越野场景下多类应急装备的随车搭载需求，解决传统车尾挂载零散、安装点位不足、承重分布不合理的痛点，适配非承载式车身的硬派越野车型，直接对接车尾原厂底盘大梁的安装孔位，无需对车身结构做破坏性切割改造。组件整体采用一体化钢制框架结构，将备胎固定位、备用油桶挂载位、越野绞盘安装位、车尾防护杠功能整合为一体，各功能区布局经过重心优化设计，备胎作为重量最大的挂载部件布置在框架最靠近大梁的中心区域，避免车尾承重后出现下挠、行驶异响的问题；备用油桶采用倾斜式限位固定结构，搭配快拆式绑带锁止结构，既可以避免越野颠簸路段油桶出现晃动移位，也能在需要取用时快速解锁，无需额外工具即可完成油桶的拆卸操作；绞盘安装位预留了通用型绞盘的固定孔距，同时设计了导绳器的避让空间，既支持后置绞盘的脱困施救作业，也不会干涉备胎的正常转动与取放。组件底部集成了后防护杠结构，杠体两侧按照越野赛事安全规范设置了反光标识安装位，可在夜间或低能见度场景下提升车尾辨识度，中间区域预留了车牌安装位，符合道路行驶的标识安装要求，防护杠的突出距离经过严格测算，在车尾发生低速碰撞时可率先承接冲击力，保护车身尾门与后部覆盖件不受损伤。设计过程中重点考量了越野场景下的受力特性，框架主体采用矩形钢管焊接成型，所有挂载点位都做了加强筋补强处理，可承受大尺寸越野轮胎、满装备用油桶以及绞盘工作时的复合拉力，安装边界严格匹配车型大梁的孔位坐标，安装后整体宽度不超过车身两侧轮眉的外沿，不会影响车辆的狭窄路段通过性，组件与尾门之间预留了足够的安全间隙，即使在悬架极限压缩、车身扭转的越野工况下，也不会出现部件磕碰尾门的问题。这套组件既可以满足专业越野赛事的装备挂载要求，也适合长途自驾穿越的户外爱好者使用，通过集成化设计减少了车尾零散改装件的数量，降低了多部件分别安装带来的异响、松动风险，同时统一的外观风格也能提升车尾改装的整体视觉协调性。
