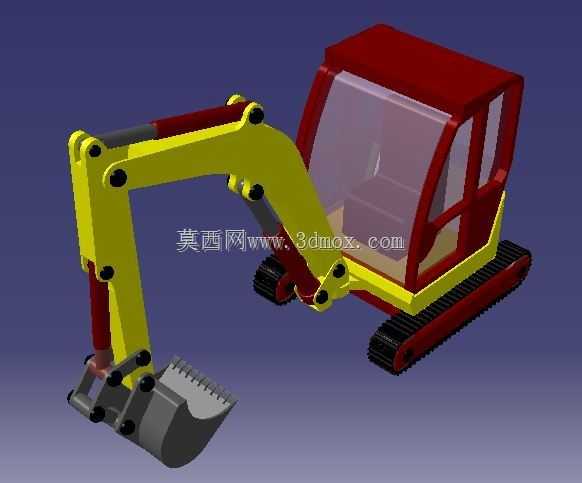

小型履带式液压挖掘机整机结构设计

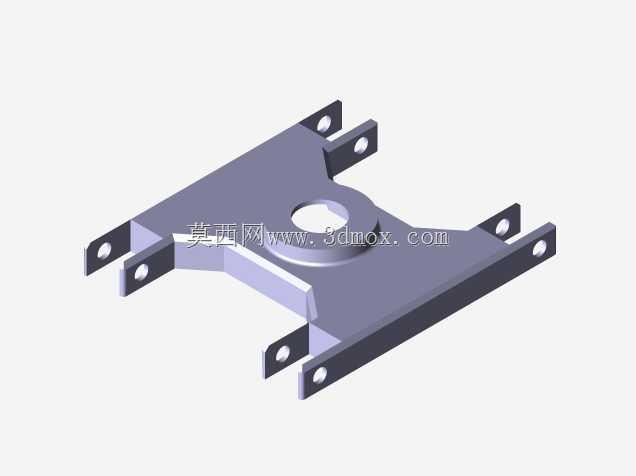

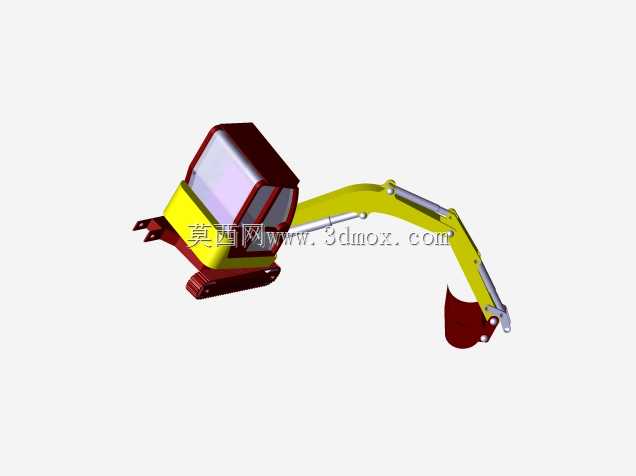

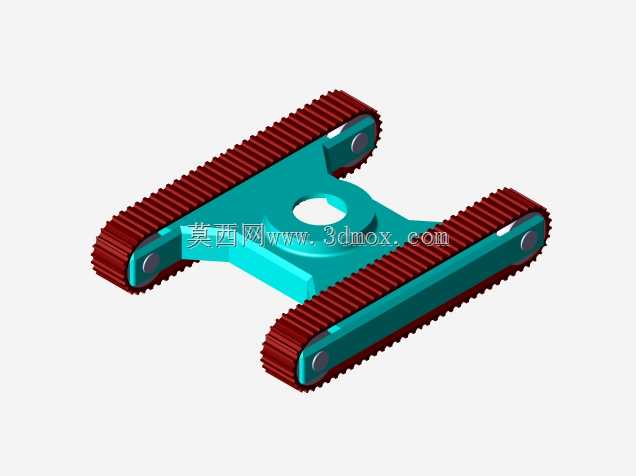

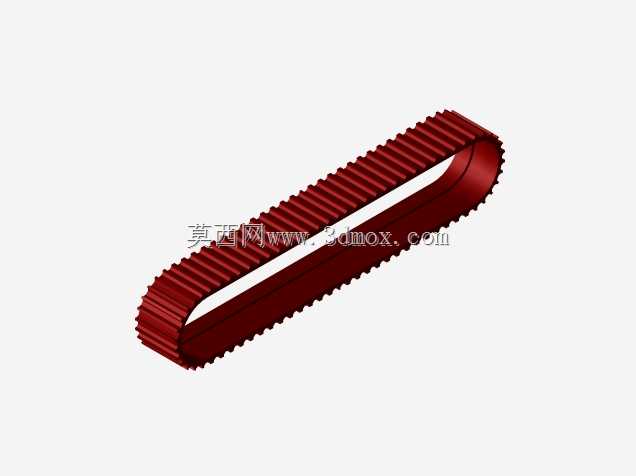

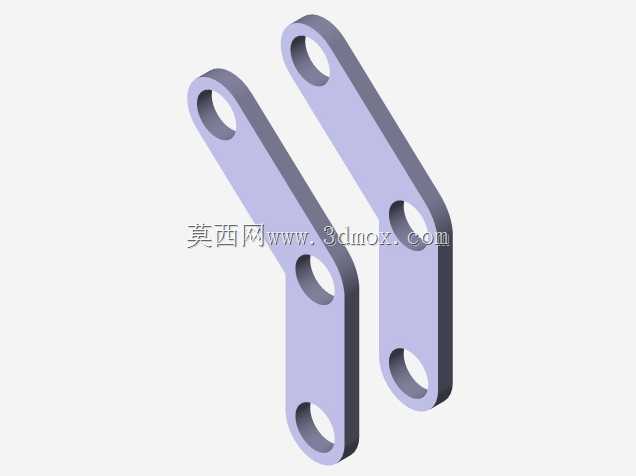

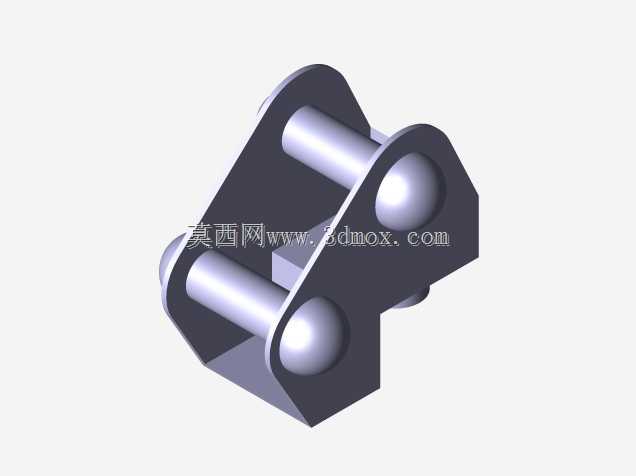

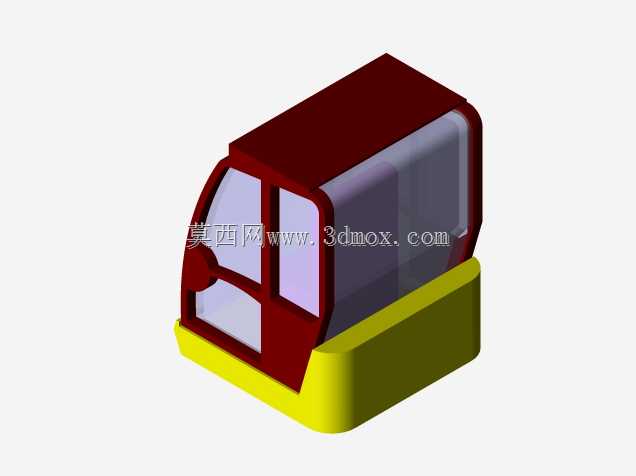

这款小型履带式液压挖掘机主要面向狭小场地的土方作业场景，可广泛应用于市政道路养护、园林景观施工、农村宅基地改造、室内拆除作业、农田水利沟渠修整等领域，相较于大中型挖掘机，其转场灵活、作业半径小，能够在大型设备无法进入的狭窄空间内完成挖掘、装载、平整、破碎等多种作业任务，适配小型施工队零散作业、物业维保应急施工等多元需求。整机采用履带式行走底盘设计，接地比压小，能够在松软泥泞、凹凸不平的非硬化场地稳定通行，不会出现轮式设备易打滑陷车的问题，底盘两侧的履带行走机构采用独立液压驱动，可实现原地转向，大幅缩小设备转向所需的空间边界，适配狭窄巷道、院落内的作业需求。上部工作装置采用铰接式液压动臂结构，动臂、斗杆与铲斗通过多组铰接点连接，每个动作关节均配置独立液压油缸驱动，可实现动臂升降、斗杆收放、铲斗翻转的复合动作，作业过程中动作流畅可控，能够精准完成沟槽开挖、土方归集、物料装卸等操作，挖掘臂的铰接点位经过力学优化，在保证作业覆盖范围的同时，有效降低了臂架结构的应力集中，提升长期作业的结构可靠性。驾驶室采用框架式封闭结构，布置于底盘上部偏右位置，既为操作人员提供充足的操作视野，能够清晰观察铲斗作业区域与履带周边环境，也预留了足够的内部操作空间，可适配常规操纵装置的安装布局，驾驶室轮廓采用圆弧过渡设计，减少作业过程中的磕碰风险，同时框架结构具备一定的防碰撞能力，提升作业安全性。整机设计过程中充分考虑了作业边界尺寸，整机宽度控制在适配狭窄通道通行的范围内，尾部回转半径极小，作业时无需预留过多的尾部回转空间，在贴近墙体、管线的区域作业时也不会发生尾部碰撞，动臂在最大举升高度、最大挖掘深度状态下的运动轨迹经过反复校核，避免与驾驶室、底盘结构发生运动干涉，各液压管路沿臂架内侧排布，既对管路形成有效防护，减少作业过程中碎石、杂物对管路的剐蹭损伤，也让整机外观更加整洁规整。铲斗采用耐磨钢结构设计，斗齿布局适配土方挖掘的切入角度，能够轻松切入硬质土层，斗容匹配小型设备的作业负载，避免过载对液压系统与结构件造成损伤，同时铲斗可快速更换为破碎锤、抓斗等附属工作装置，拓展设备的作业功能，覆盖更多施工场景。
