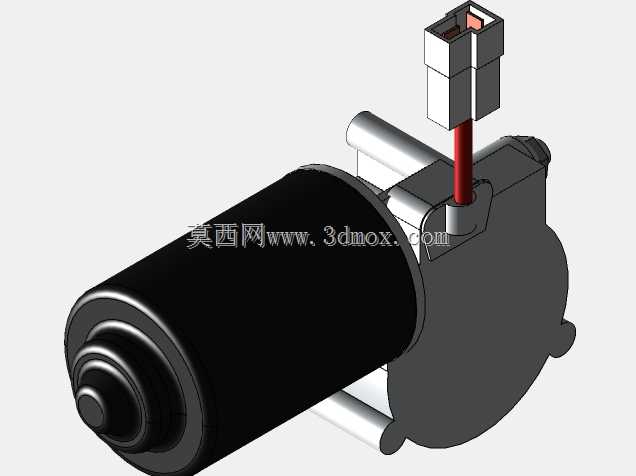

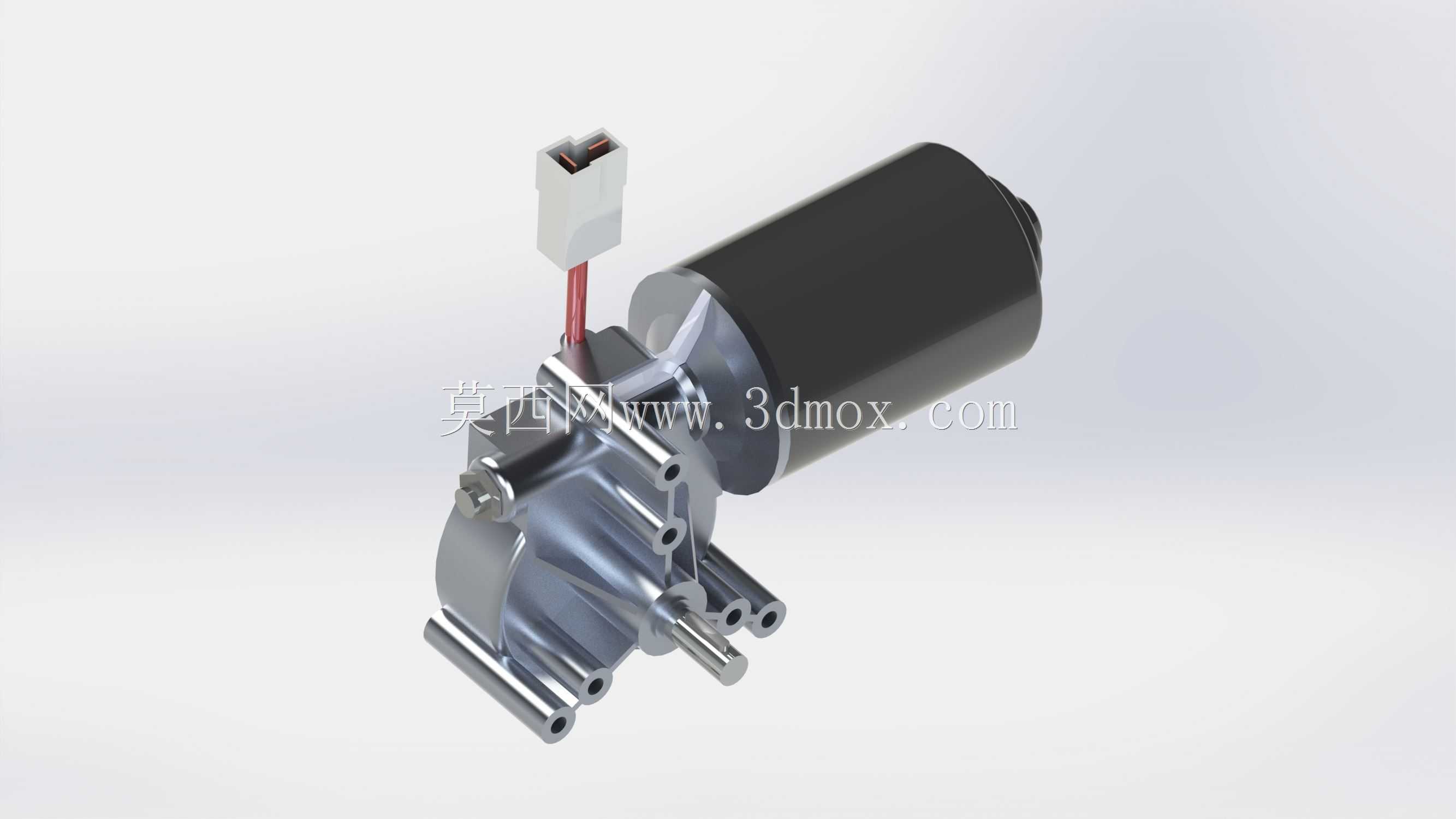

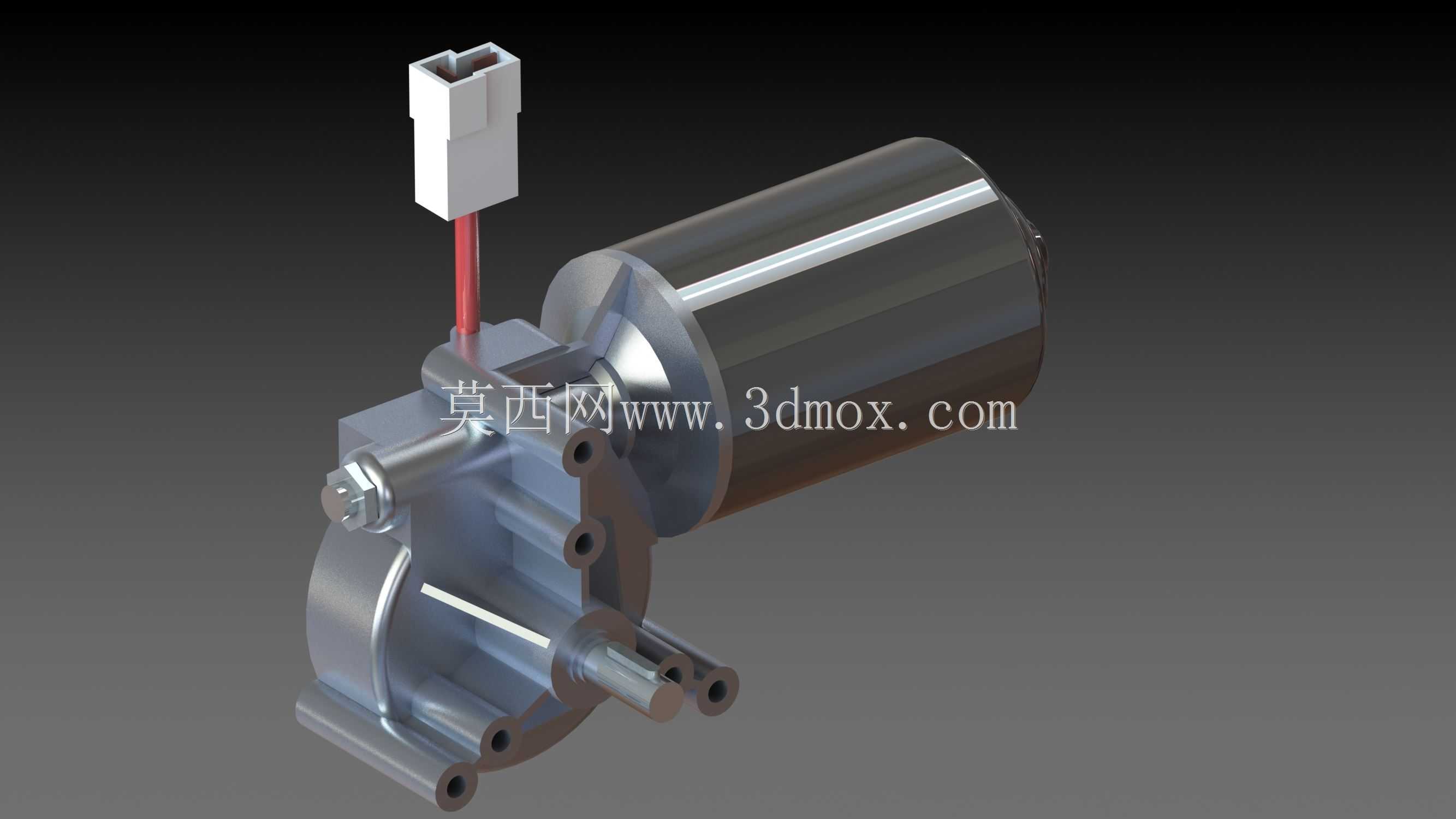

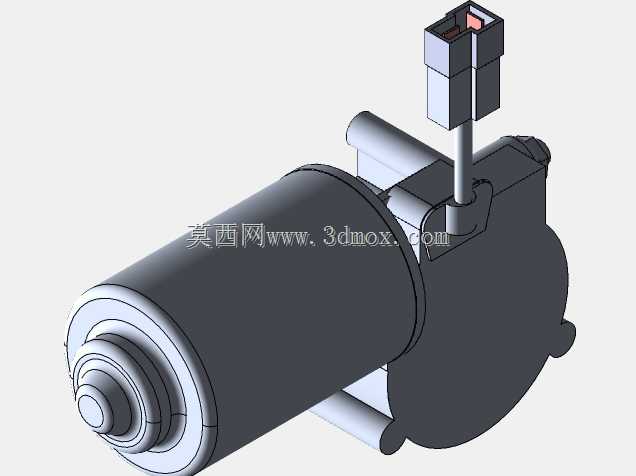

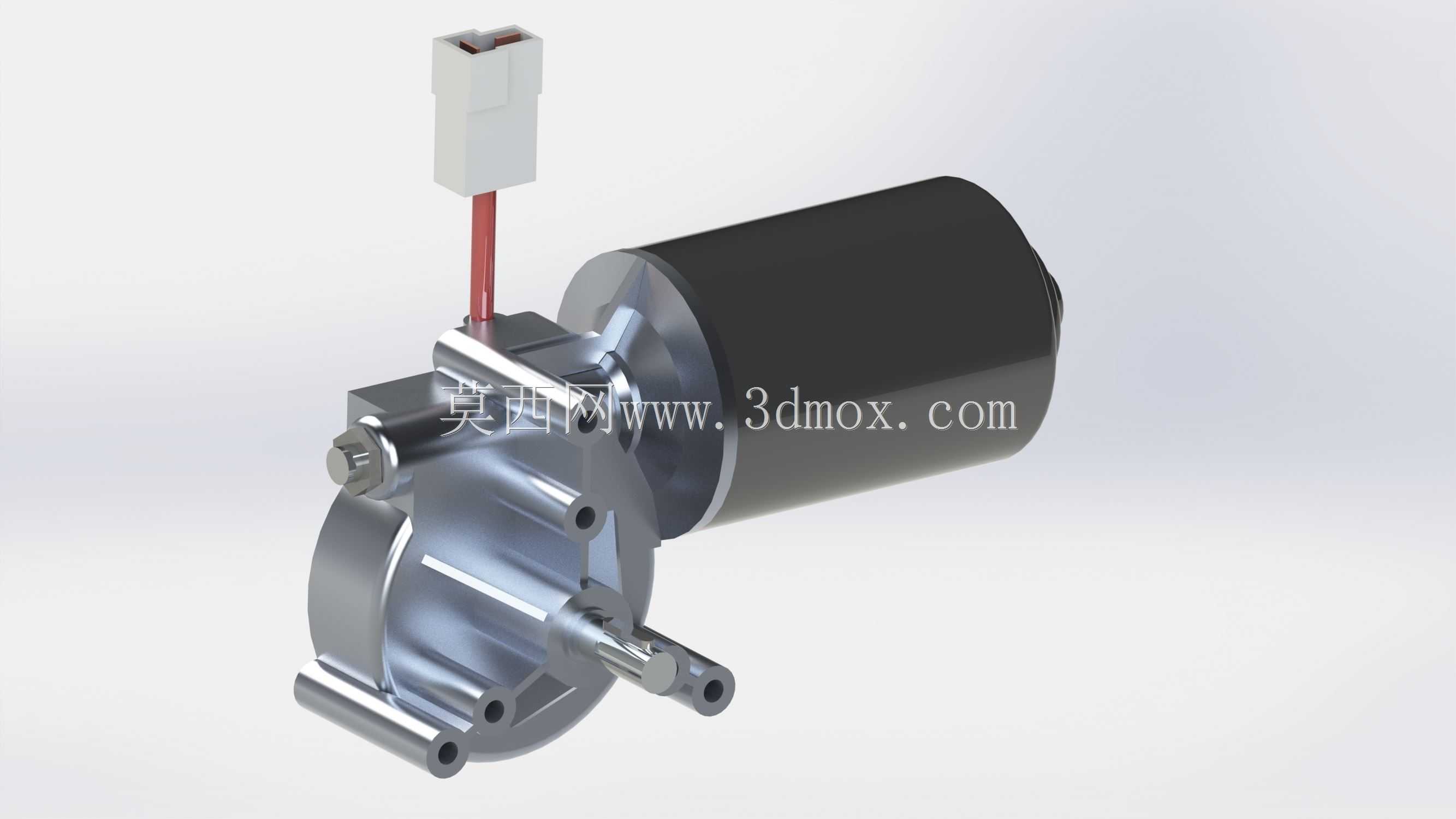

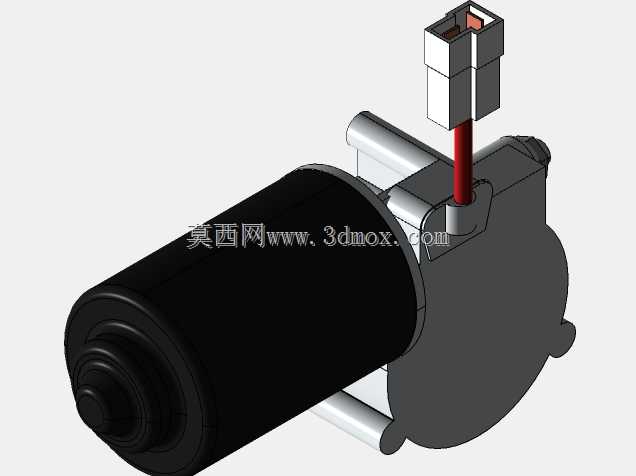

车载雨刮驱动减速电机结构设计

这款刮水器电机是乘用车辆前挡风玻璃雨刮系统的核心动力输出部件，主要适配主流A级、B级家用乘用车的前雨刮总成，也可拓展应用于工程车辆、商用客车的挡风玻璃清洁驱动场景，承担着将电能转化为往复摆动机械能、驱动雨刮臂完成玻璃表面雨水、浮尘、污渍刮除的核心作用，是保障雨天、扬尘天气下驾驶视野清晰的关键安全部件。

从功能特性来看，该电机集成了直流驱动单元与蜗轮蜗杆减速结构，将电机本体的高转速低扭矩输出，通过减速箱内的齿轮组转化为低转速大扭矩的动力输出，能够匹配雨刮臂摆动所需的扭矩要求，可顺畅驱动雨刮胶条贴合玻璃表面完成往复运动，同时预留的线束接插件采用防呆插接结构，能够避免装配过程中的接反问题，接插件端的密封结构可阻挡行车过程中的溅水、灰尘进入接线端，提升部件在车辆引擎舱内复杂工况下的运行可靠性。

在设计思路上，整体结构采用驱动电机与减速箱一体化集成的布局，将直流永磁电机的输出端直接与减速箱的蜗杆端同轴连接，减少了中间传动环节的动力损耗，同时让整体结构更加紧凑，能够适配车辆前围板下方有限的安装空间；减速箱壳体采用压铸铝合金材质，既保证了齿轮啮合所需的结构强度，也能通过壳体表面将电机运行产生的热量快速散发，避免长时间运行出现过热问题；输出轴端设置了多组安装定位孔位，可匹配不同车型雨刮连杆机构的连接尺寸，同时输出轴的密封结构可阻挡雨水、泥沙进入减速箱内部，延长齿轮组的使用寿命。

从安装边界来看，整体结构的外形轮廓充分考虑了车辆前围安装区域的空间限制，电机主体的圆柱段外径、减速箱的突出尺寸都经过适配优化，不会与周边的线束、通风管路、车身覆盖件产生干涉；减速箱壳体上预留的三个固定安装孔位呈三角形分布，安装时可通过螺栓直接固定在车身前围的预设安装支架上，孔位的位置公差经过严格控制，能够保证输出轴与雨刮连杆机构的同轴度要求，避免装配后出现传动卡滞、异响问题；接插件的出线方向朝向车身内侧，能够顺着车身线束的走向完成布线，避免线束过度弯折导致的接触不良问题。
