UAZ越野车辆后置带备胎架防护杠结构

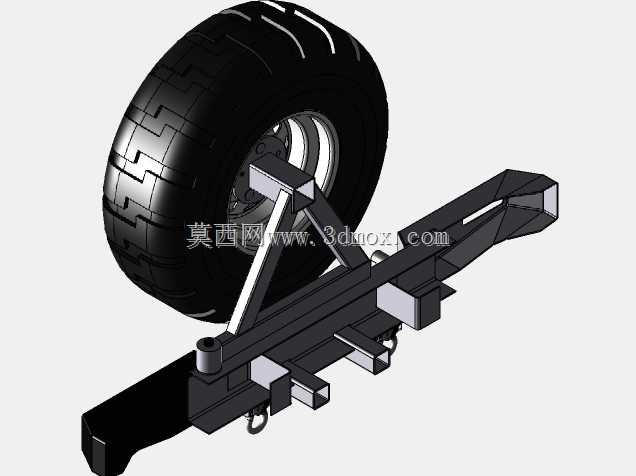

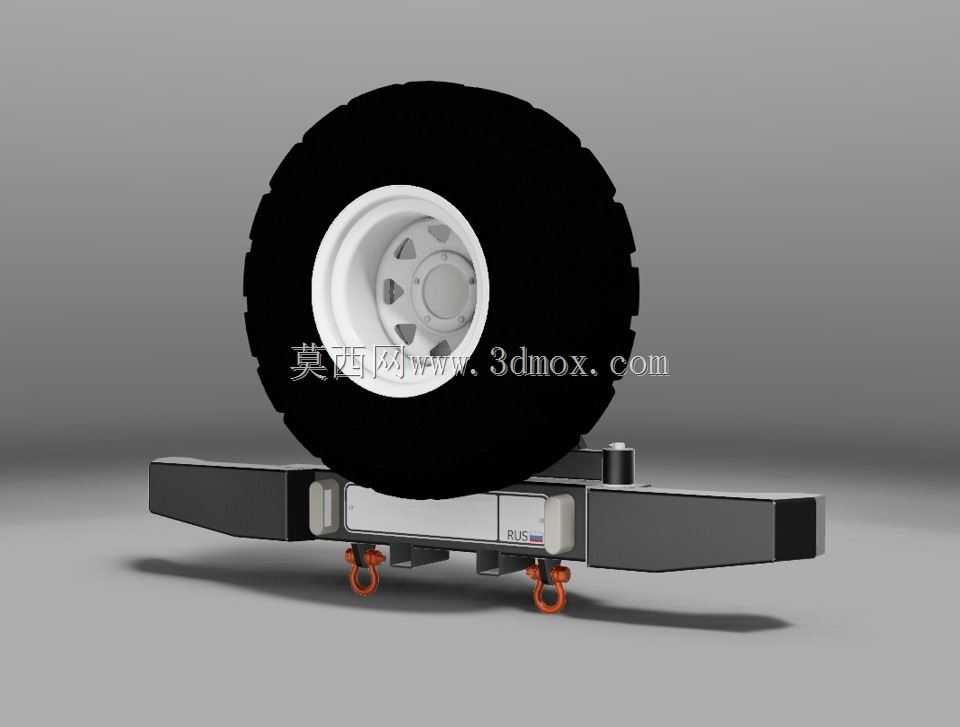

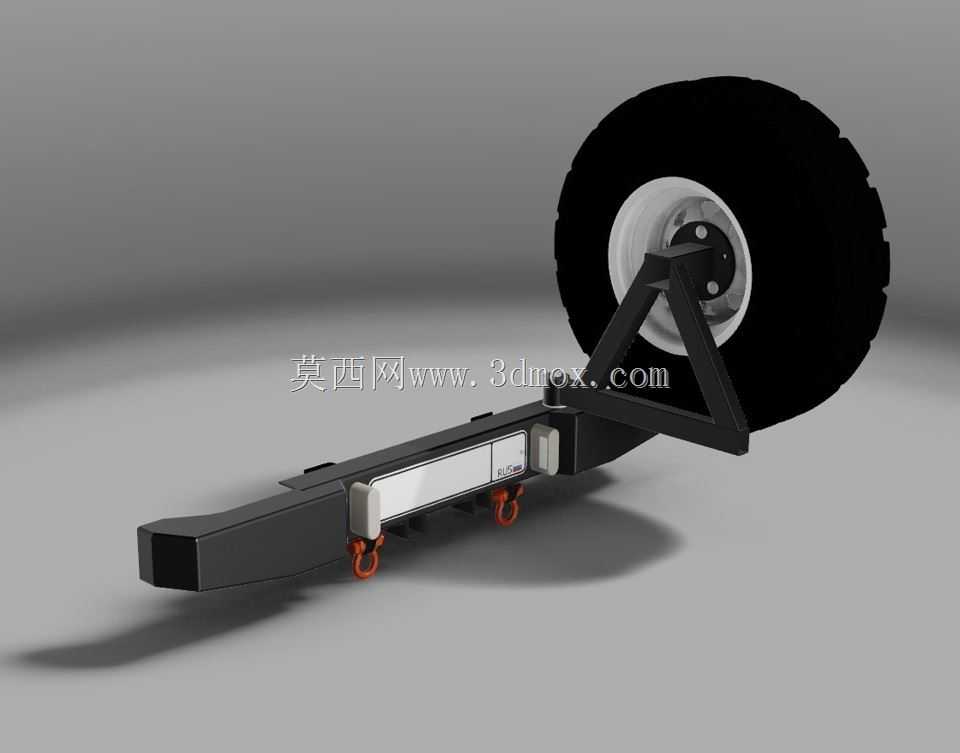

这款后置防护结构主要适配UAZ系列越野车型，多用于户外越野场景、复杂非铺装路面行驶的车辆改装与配套装配，核心作用是在车辆尾部发生低速碰撞、越野穿越过程中遭遇后方障碍物剐蹭时，吸收并分散冲击能量，避免车身尾部钣金、尾灯、尾门等核心部件直接受损，同时集成的备胎挂载结构能够解决越野场景下大尺寸越野备胎的承载需求，无需占用尾门内部空间，也避免了尾门长期挂载重装备胎出现的铰链变形、尾门下坠异响等常见问题。从功能特性来看，该结构主体采用高强度钢制型材焊接成型，主杠体沿车尾横向宽度方向延伸，两端做了收窄倒角处理，避免越野穿越狭窄路段时突出的杠体剐蹭两侧障碍物，杠体中部预留了牌照安装位与辅助照明模块的安装槽位，可直接适配常规尺寸机动车号牌，也可加装倒车灯、越野辅助射灯等户外行驶常用配件。上方集成的三角支撑式备胎架采用三角形稳定力学结构，通过三点式连接将备胎载荷直接传递到主杠体的承重梁上，而非集中在单点铰接位置，挂载大尺寸全地形越野轮胎时也能保持足够的结构强度，避免颠簸路面出现支架晃动、焊缝开裂的问题，备胎架的固定位适配常规越野车轮毂的孔距参数，安装时无需额外打孔修改轮毂结构。设计过程中优先考虑了越野场景的实用性，主杠体的安装点位完全匹配原车尾部的底盘大梁预留孔位，安装时无需在车身大梁上额外钻孔切割，通过配套的高强度固定螺栓即可完成装配，不会破坏原车的车身结构强度；杠体下方预留了拖车钩的安装接口，可直接适配常规规格的越野拖车卸扣，满足户外救援、拖拽的使用需求。外形尺寸方面，该防护杠整体宽度与原车尾部宽度保持一致，不会超出车身两侧外廓，符合道路行驶的尺寸要求，安装后杠体距离尾门表面留有足够的安全间隙，即使杠体受到碰撞产生轻微形变，也不会直接接触尾门造成二次损伤；备胎架竖起后备胎的最高点不超过车辆原车车顶高度，不会影响车辆的整体通过性，也不会遮挡后挡风玻璃的驾驶观察视野，支架的开合角度经过校准，需要开启尾门时可直接将备胎架向侧方翻开，不会阻挡尾门的正常开启轨迹，日常取放尾门内物品无需反复拆卸备胎。
