农用牵引式液压自卸拖斗结构设计

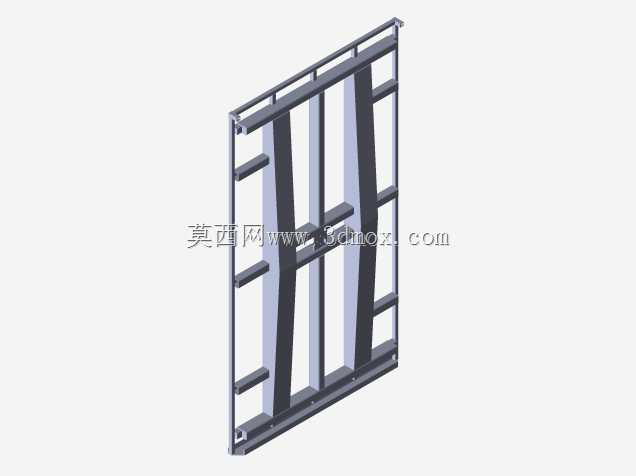

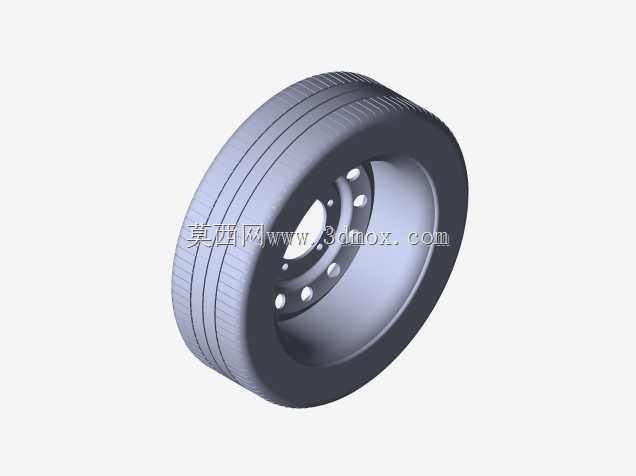

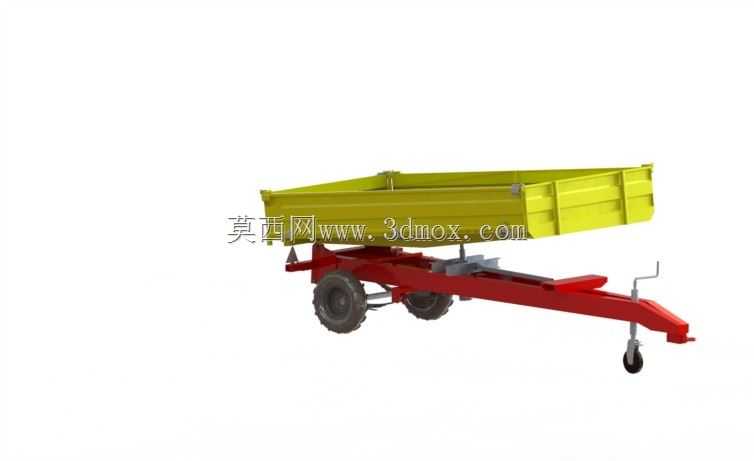

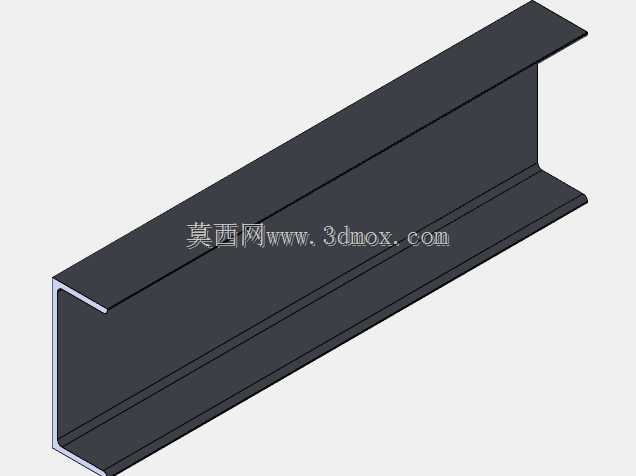

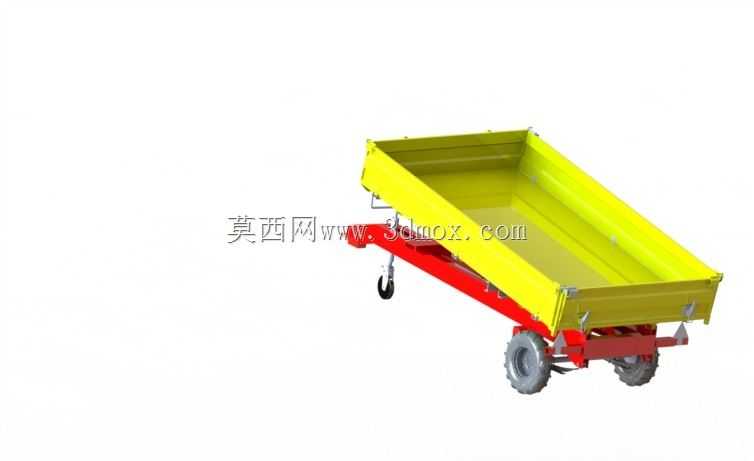

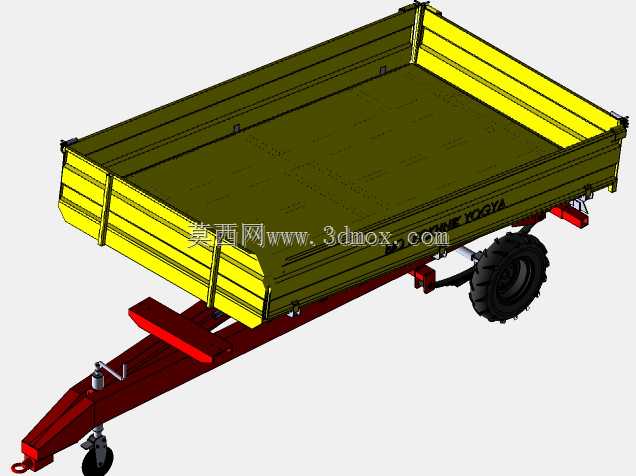

该款牵引式液压自卸拖斗主要适配农用拖拉机作为配套牵引作业单元，广泛应用于丘陵、平原地区的农业生产运输场景，可完成粮食转运、土石方装载、农资配送、农牧场废弃物清运等多种短途运输作业，也可在小型工地、园林养护场景中承担散料转运任务，是小型动力牵引设备的核心配套作业属具。拖斗整体采用牵引架前置布局，前端设置带支撑轮的三角牵引连接结构，可与拖拉机后部牵引销实现快速挂接，支撑轮可在脱挂状态下承托前端架体，避免架体前倾磕碰地面，牵引架上集成驻车支撑摇臂，可在停放状态下调整架体水平度，适配不同挂接高度的牵引设备。行走部分采用双轮同轴布局，匹配深花纹农用轮胎，可在泥泞、松软的非铺装路面提供足够抓地力，轮距设置适配常规农田垄距，避免作业时压损作物。上部料斗采用U型敞口结构，斗壁采用加厚钢板弯折成型，边缘设置加强翻边结构，提升料斗抗冲击能力，装载散料时不易出现撒漏，料斗后部设置可开合的尾门，装载状态下尾门通过锁扣结构与斗体锁紧，自卸状态下可随斗体举升自动开启卸料。举升机构采用单缸液压举升布局，液压油缸布置在料斗前部与车架之间，举升时可将料斗前部顶起，使料斗绕后部铰接轴翻转，实现散料的快速自卸，无需人工卸料，大幅降低作业人员劳动强度。车架主体采用矩形钢管焊接成型，牵引架与主车架采用加强焊接结构，关键受力位置设置三角加强筋，可承受满载状态下的颠簸冲击与举升负载，避免架体出现变形开裂。设计过程中重点考虑了设备的通用性与维护便捷性，所有铰接位置均设置润滑注油点，轮胎、液压油缸等易损件均采用通用标准规格，便于后期更换维护，整体尺寸适配乡村道路通行宽度，可顺利通过农村常见的窄路、田埂通道，不会出现通行受限问题。料斗的装载容积经过优化，既保证足够的装载量，又避免满载后超出牵引设备的牵引负载上限，举升角度经过反复校核，可保证粘性散料也能完全卸净，不会出现料斗内部积料的问题。
