福特翼搏车尾挂载式自行车携行架结构设计

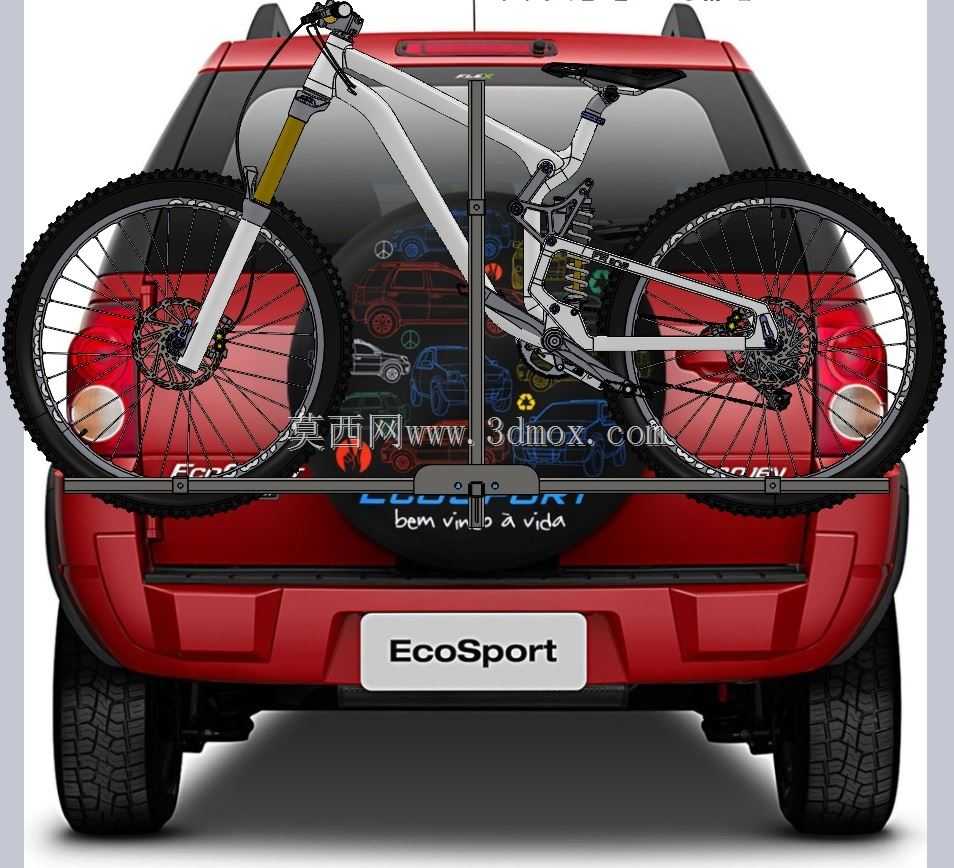

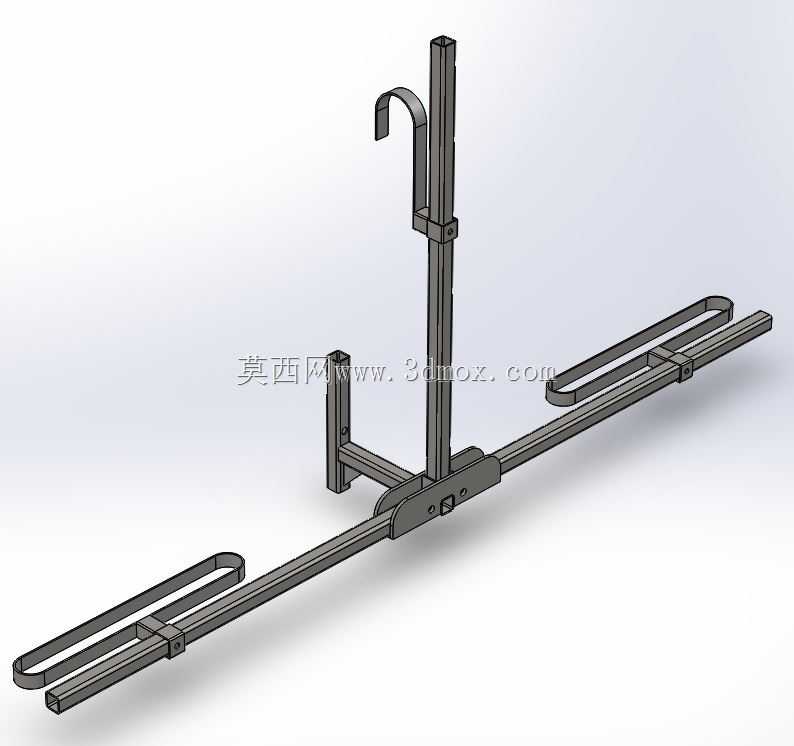

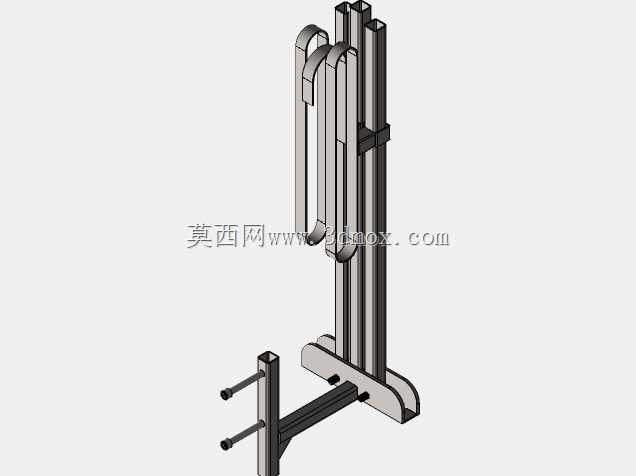

这款车尾挂载式自行车携行装置，主要面向家用小型SUV的户外出行载物需求，适配福特翼搏车型的尾部结构，解决了驾乘人员户外骑行出游时，自行车无法放入车内、车顶架装载高度过高操作不便的痛点，广泛适用于周末郊野骑行、长途跨区域骑行出游等场景，无需对车辆原有结构进行破坏性改装，即可实现自行车的安全稳固搭载。从实际用途来看，该装置可在车辆行驶过程中牢牢固定山地自行车等常规两轮自行车，避免骑行装备占用车内乘坐空间，同时规避车顶架带来的限高通行风险、高速风噪过大问题，相比传统拖挂式载架，该装置无需额外加装拖车钩，整体重量更轻，不会过度增加车辆尾部负载，也不会遮挡车辆尾部的灯光信号与号牌区域，符合道路通行的相关规范要求。在功能特性上，该携行架采用垂直双立杆配合横向承托臂的结构，横向承托臂上设置有软性防滑固定绑带，可分别固定自行车的车架上下管位置，同时搭配可调节的车轮限位挡块，避免车辆行驶过程中自行车出现横向滑移、纵向窜动的问题；立杆与车尾的接触位置设置有软性缓冲垫，避免硬质金属架体刮伤车尾漆面，整体架体采用高强度轻质金属材质制作，兼顾结构强度与轻量化需求，长期户外使用也具备不错的抗锈蚀能力。设计思路上，该装置完全贴合福特翼搏的车尾外轮廓，安装点位对应车尾尾门的加强结构区域，不会对尾门玻璃、塑料保险杠等薄弱部位施加额外应力，架体的整体宽度控制在车辆车身宽度范围内，不会超出车身两侧影响行车安全，挂载自行车后整车的长度增量控制在合理区间，不会对日常泊车、窄路通行造成过多阻碍。从安装边界与尺寸来看，该携行架安装后不会遮挡驾驶员的后方内后视镜视野，架体下部预留了足够的尾门开启操作空间，无需完全拆卸架体即可实现尾门的正常开启取放物品，架体的竖向高度避开了后雨刮的运动行程，不会影响后雨刮的正常工作，固定绑带的调节范围可适配不同管径的山地车、公路车车架，满足多数民用自行车的搭载需求，整体结构拆装便捷，日常不使用时可快速拆卸收纳，不会占用过多储物空间。
