钢管桁架结构方程式赛车底盘车架设计

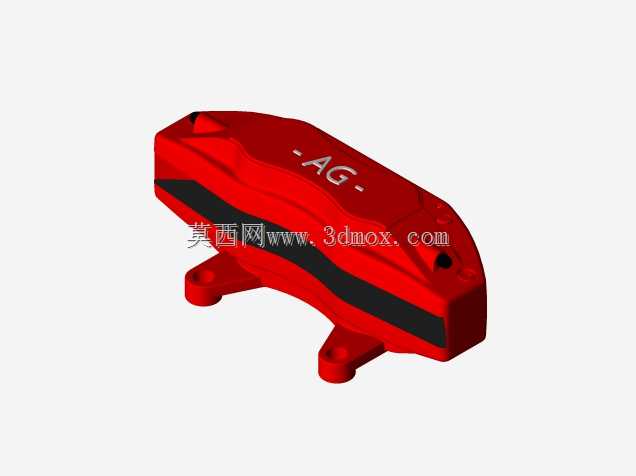

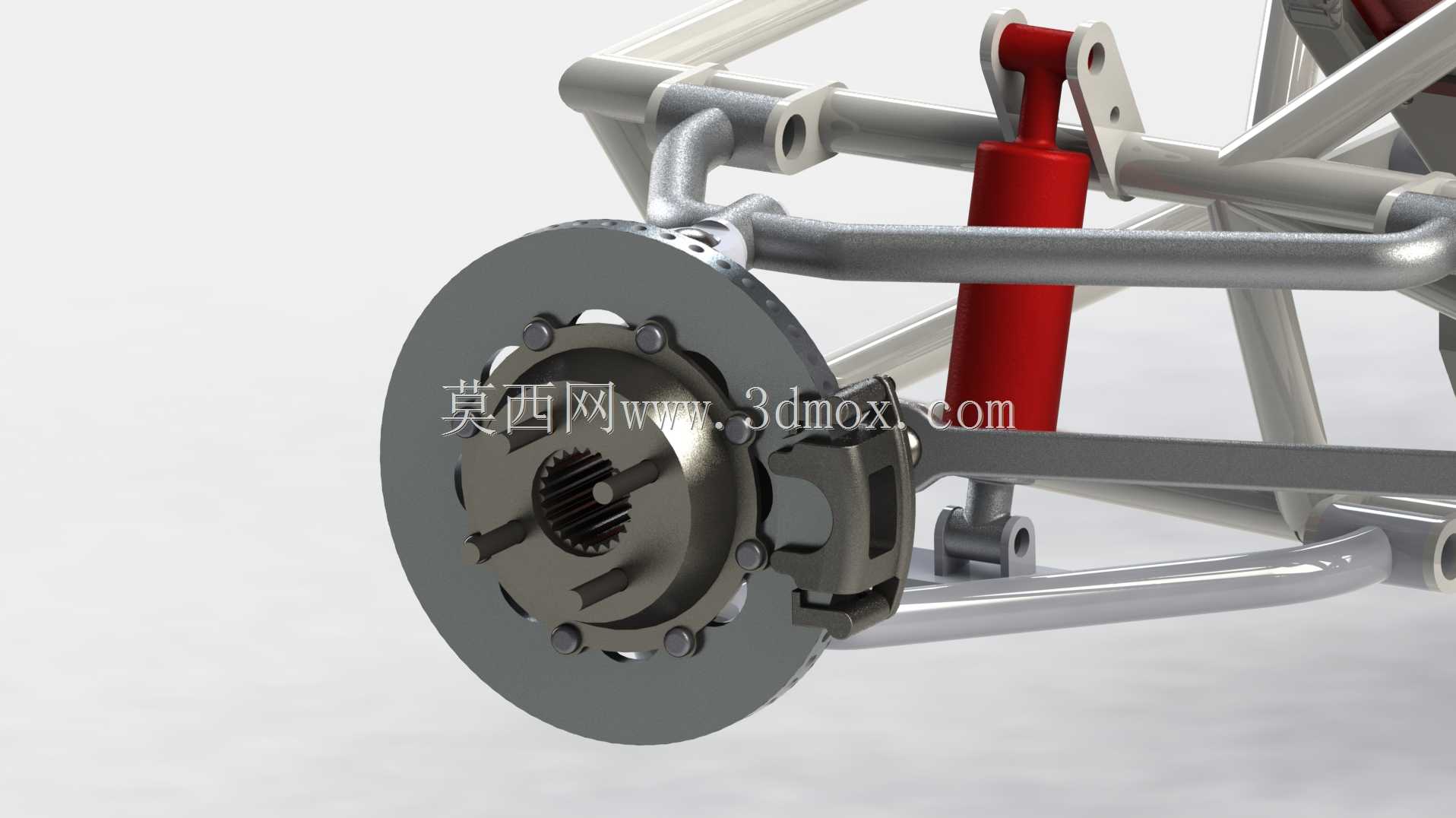

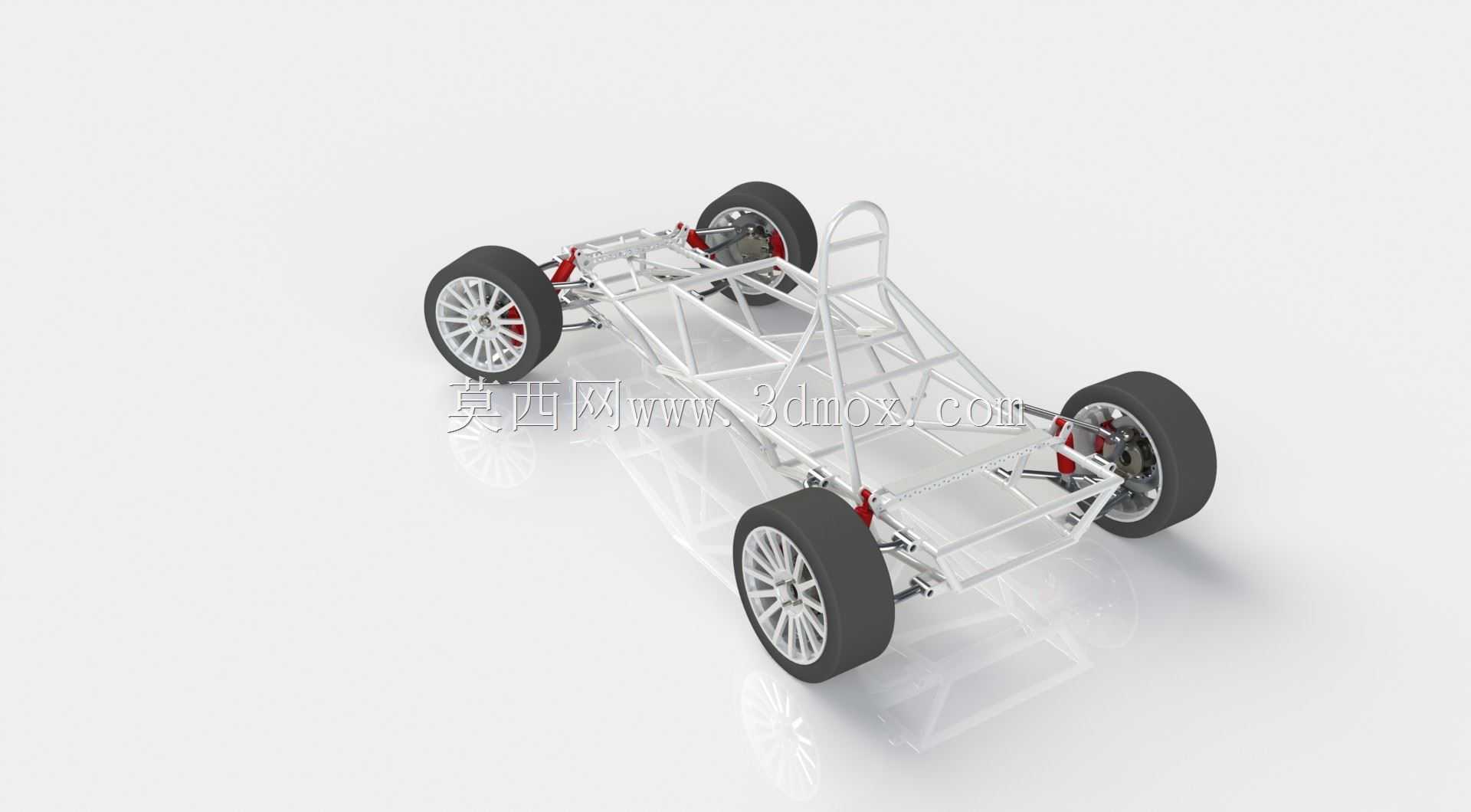

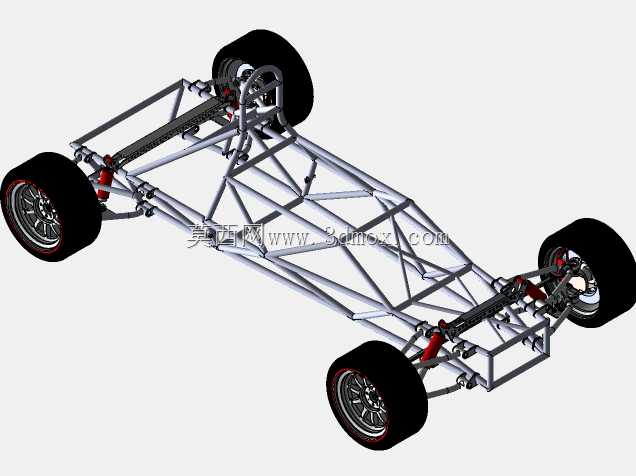

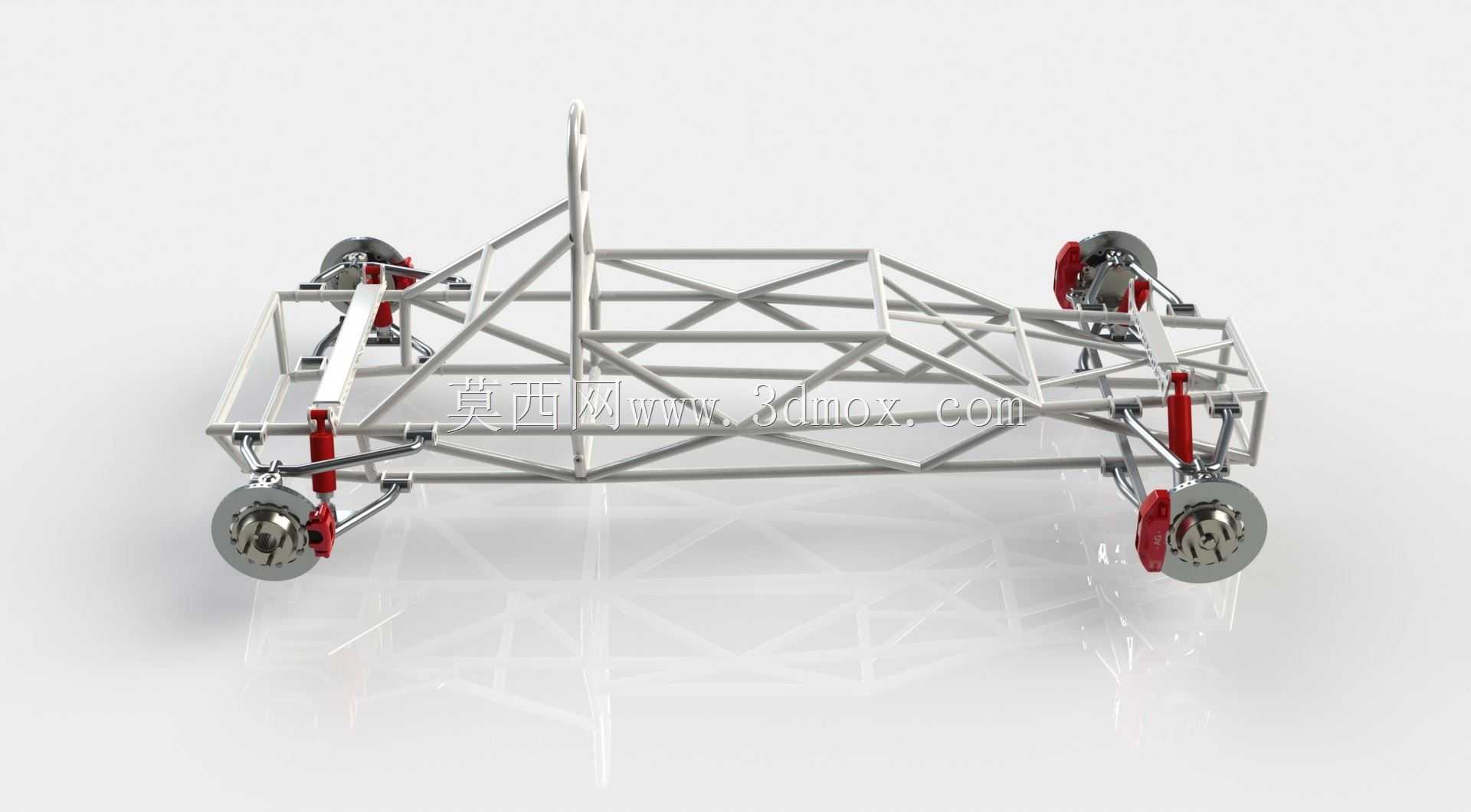

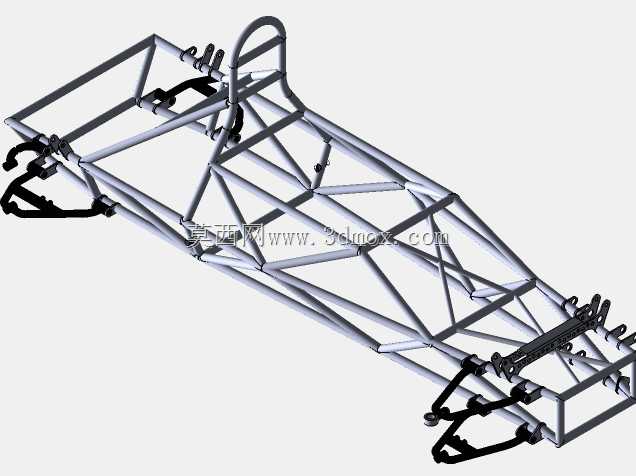

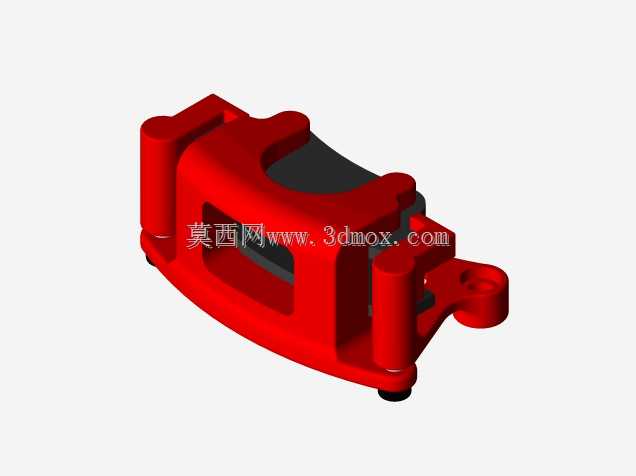

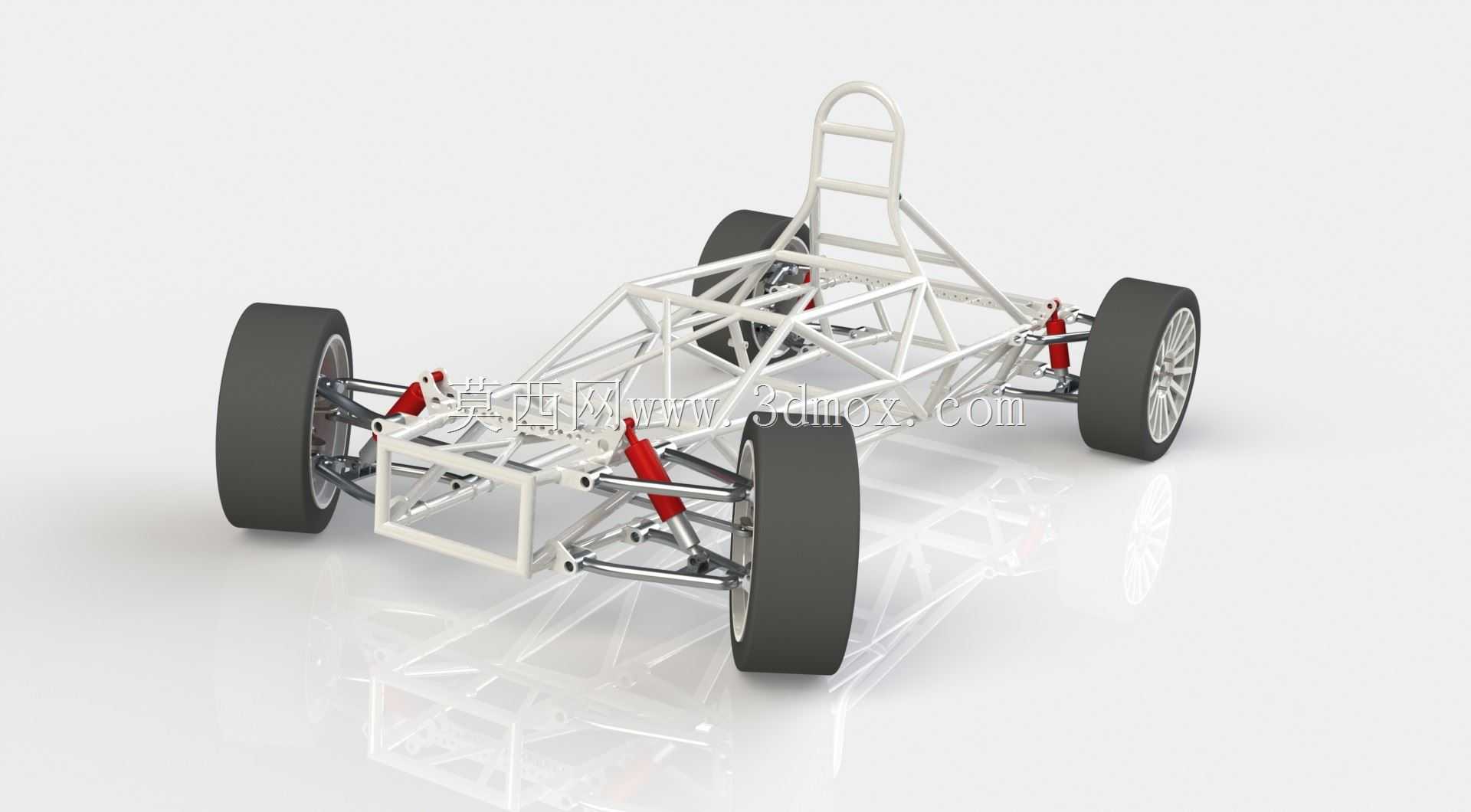

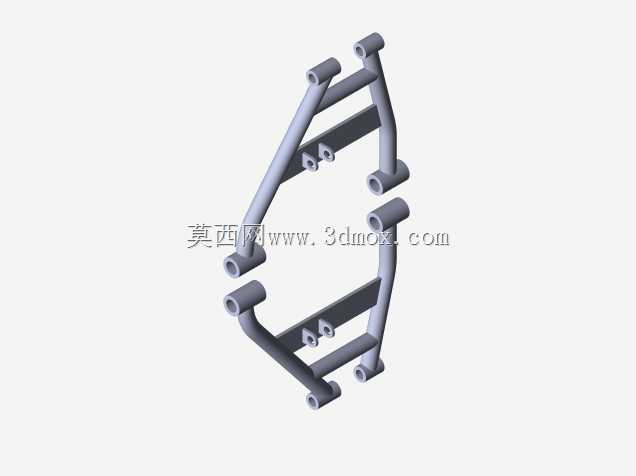

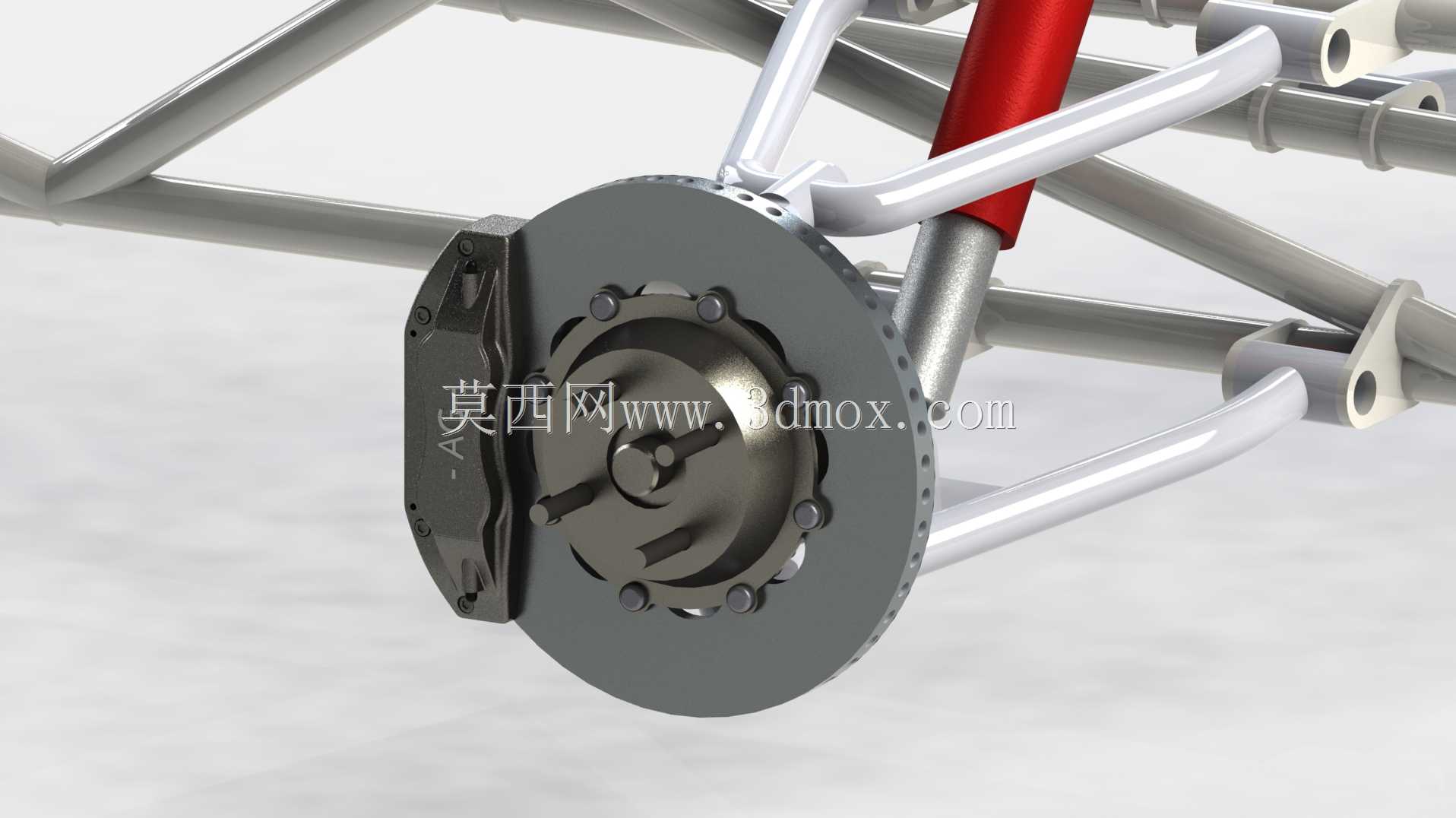

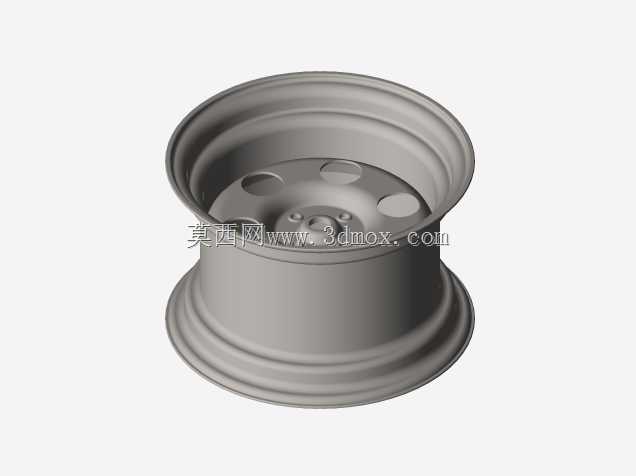

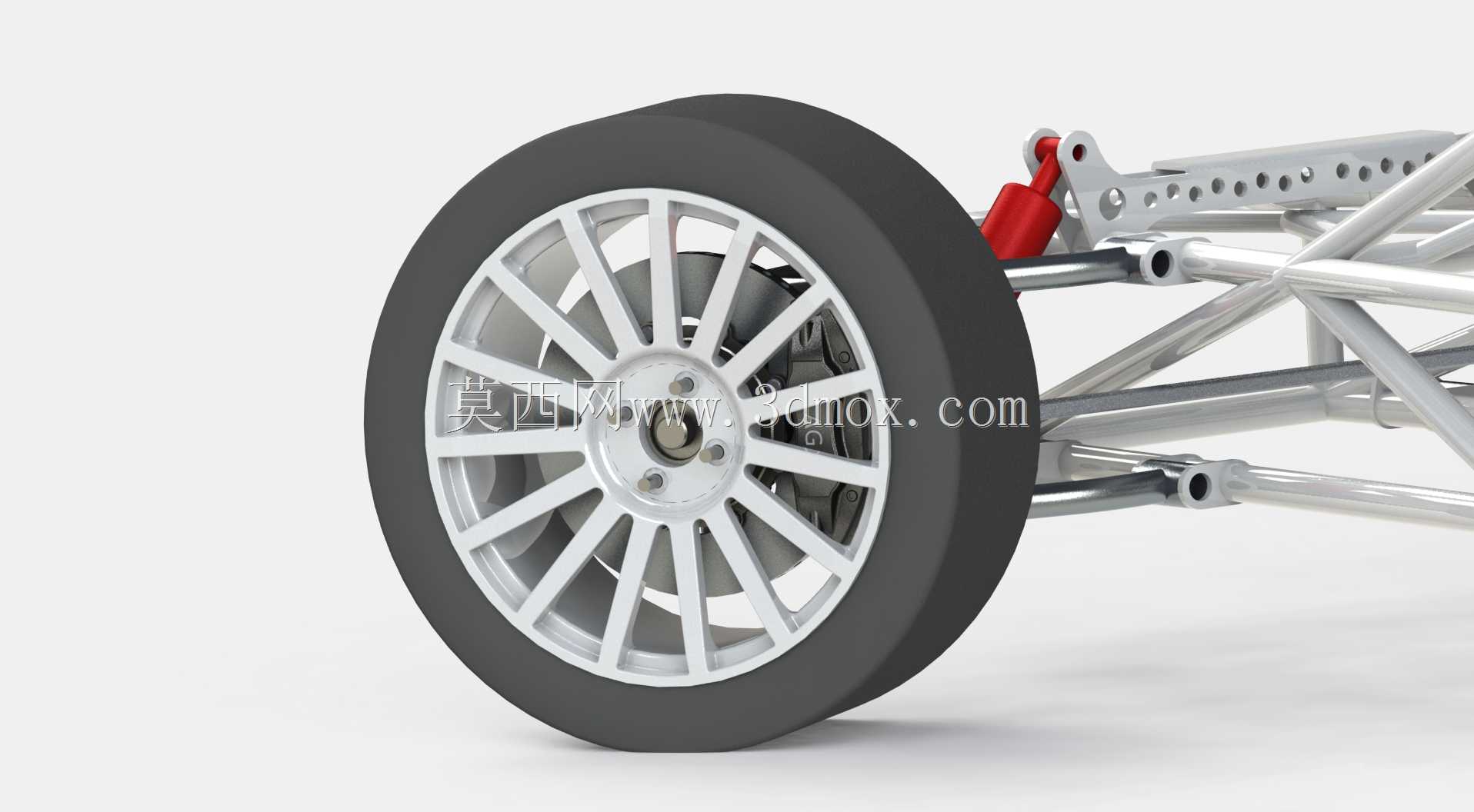

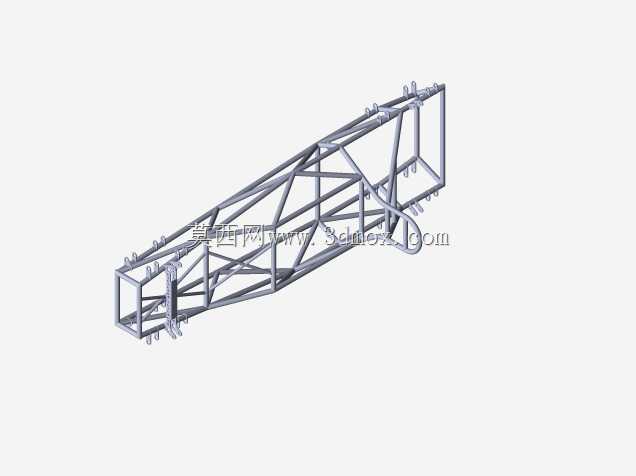

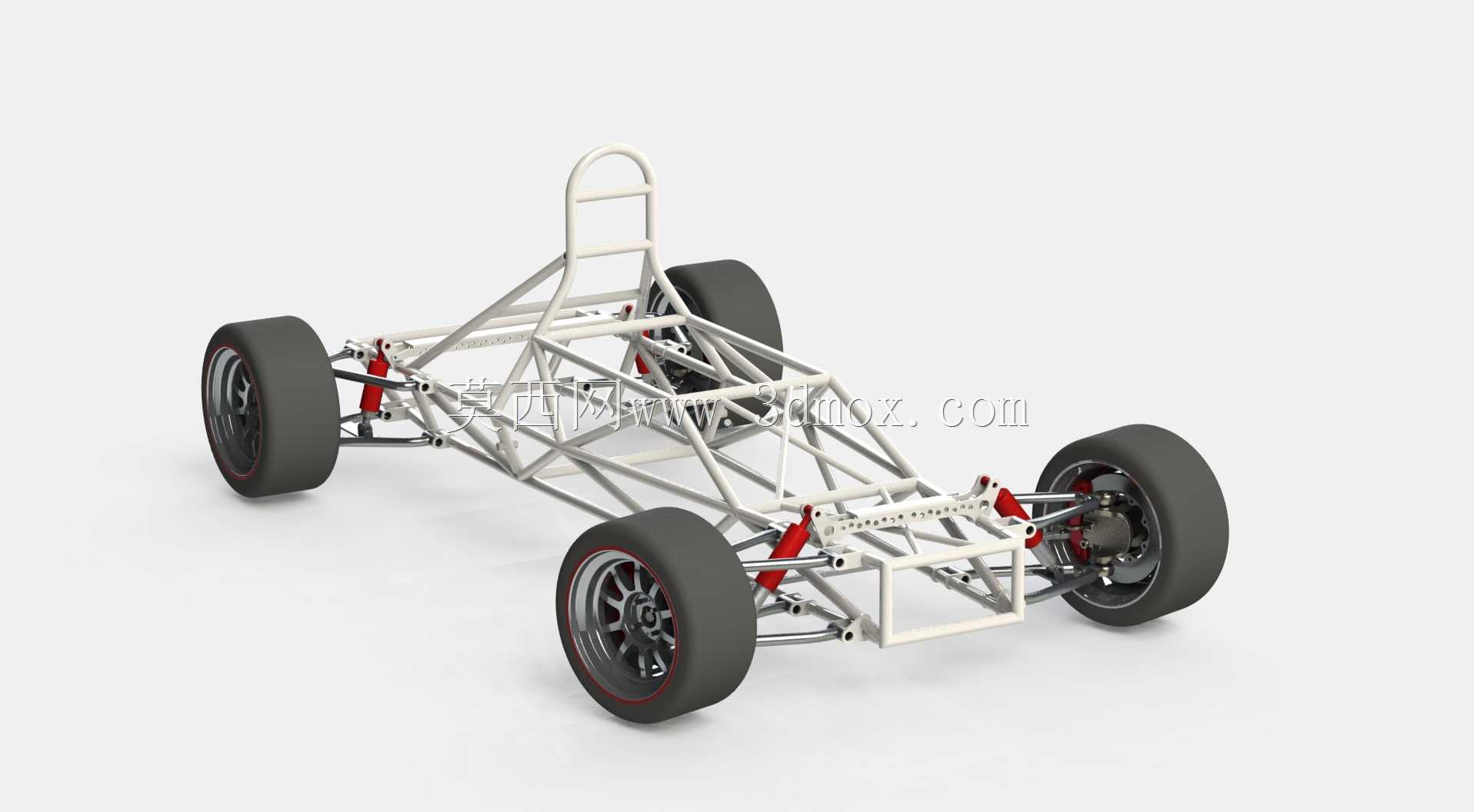

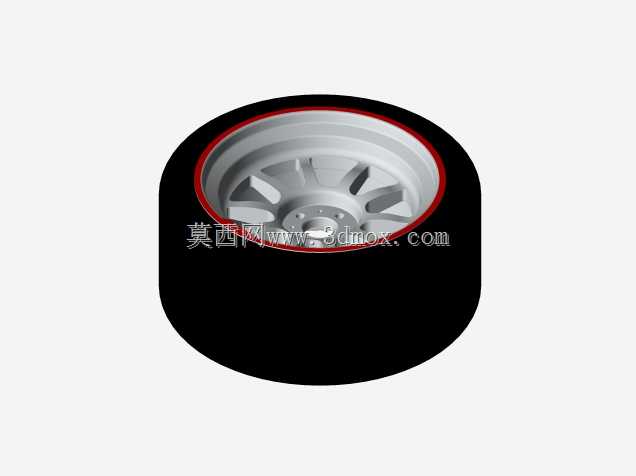

该三维模型呈现的是开放式钢管桁架结构的赛车底盘总成，完整覆盖了行走系统、悬架连接结构与主体承载框架，主要面向大学生方程式赛车研发、小型越野休闲车试制、特种作业无壳代步车开发等应用场景，可作为整车总布置设计的核心承载基准，为后续动力系统安装、覆盖件设计、操控系统布局提供精准的安装定位参考。从实际用途来看，这套底盘总成是整车的核心承载基体，需要承接驾驶员重量、动力总成输出载荷、行驶过程中路面传递的冲击载荷，同时为所有车载零部件提供可靠的安装点位，省去了外壳覆盖件的冗余设计，能够直观展现底盘各系统的配合逻辑，方便设计人员在研发阶段快速校验各部件的运动干涉情况，也可用于教学场景中汽车底盘构造的演示讲解，帮助学习者直观理解悬架与车架、车轮的连接传动关系。在功能特性上，该底盘采用空间钢管桁架的承载形式，相比传统冲压焊接的一体式底盘，拥有更高的强度重量比，在保证整体抗扭、抗弯刚度满足激烈驾驶需求的前提下，能够大幅降低底盘自重，提升整车的动力响应与操控灵活性；前后悬架均采用双叉臂式独立悬架结构，搭配螺旋弹簧与减震器的组合，能够在车辆过弯、经过颠簸路面时，保证车轮与地面的贴合度，提升轮胎抓地力，同时精准传递车轮的定位参数，保证转向操控的精准性；四个车轮均采用宽幅运动轮胎搭配轻量化轮毂的组合，能够提供充足的接地面积，满足大加速度下的抓地需求，轮辋与制动卡钳的安装接口也完全符合常规赛车的通用规格，方便后续匹配制动系统的选型安装。从设计思路来看，该底盘遵循了轻量化与高刚性并重的设计原则，主体框架采用不同管径的高强度钢管拼接而成，在受力集中的悬架安装点、驾驶员座舱周边、动力总成安装位都做了钢管加密补强，通过三角形桁架结构分散载荷传递路径，避免应力集中导致的框架变形；座舱区域预留了充足的驾驶员操作空间，防滚架结构与主框架一体化设计，能够在车辆发生翻滚时为驾驶员提供充足的生存空间；前后悬架的安装点位经过精准的参数调校，预留了主销后倾、外倾等车轮定位参数的调整余量，方便后续根据不同赛道特性、使用场景做底盘调校。在外形尺寸与安装边界上，该底盘整体宽度适配常规小型赛车的轮距要求，前后轮距保持一致以保证转向特性的中性平衡，轴距设置满足紧凑级赛车的转向灵活性需求，整体离地间隙兼顾了非铺装路面的通过性与铺装路面激烈驾驶的低重心要求；框架上预留的各类安装孔位均按照通用零部件的安装尺寸设计，动力舱区域可适配小排量内燃发动机或者轮毂电机驱动系统，转向机构安装位兼容齿轮齿条式转向器的安装尺寸，制动管路、线束的走线路径也在框架设计时预留了充足的布置空间，避免后续加装零部件时与框架主体发生干涉。
