多工位级进式金属板材冲压工装结构

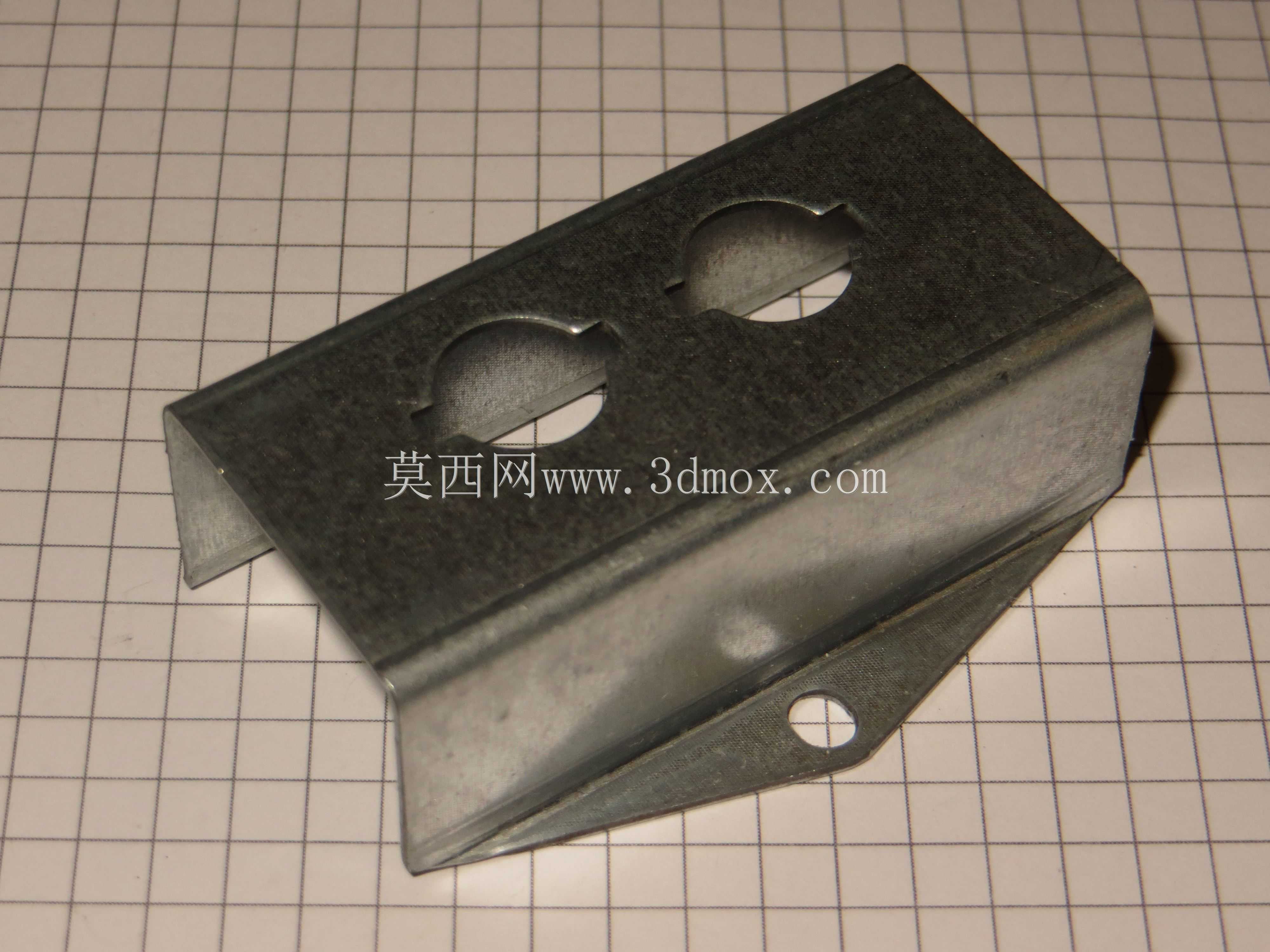

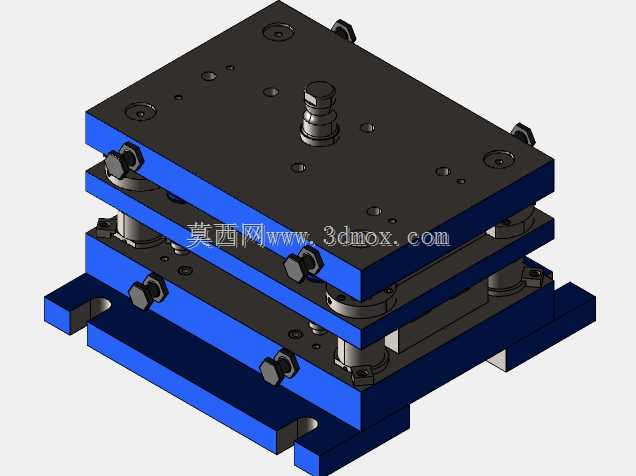

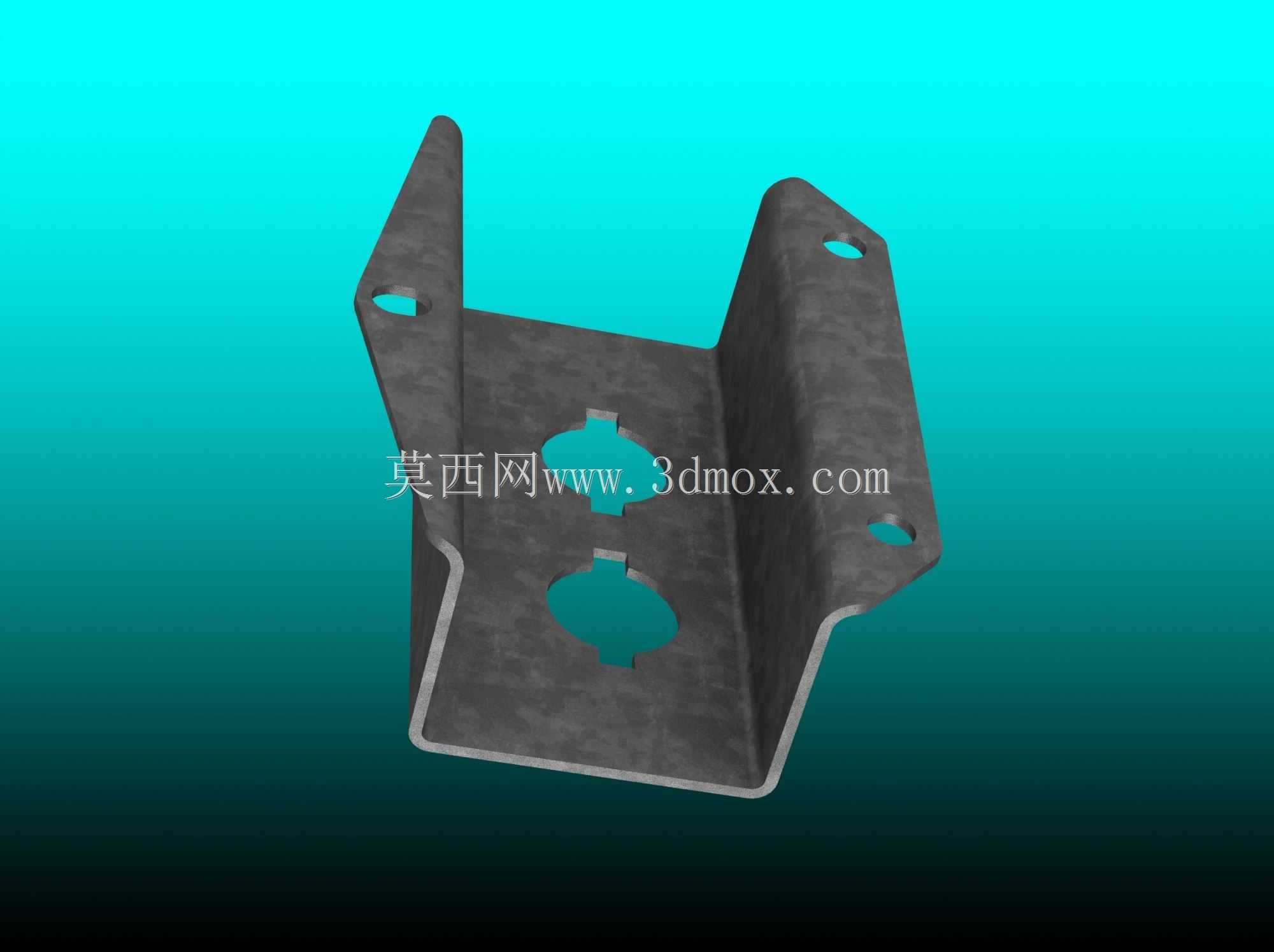

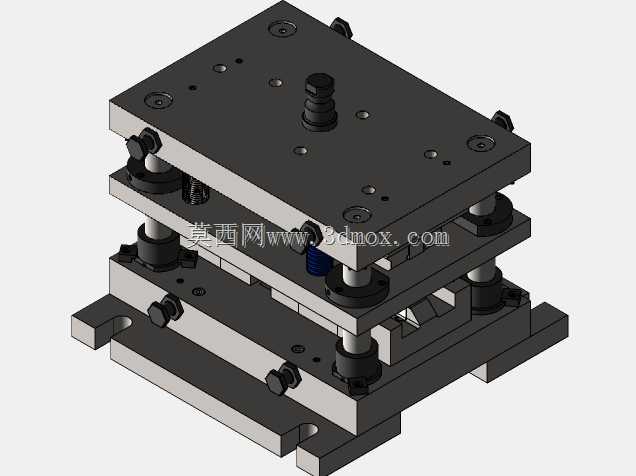

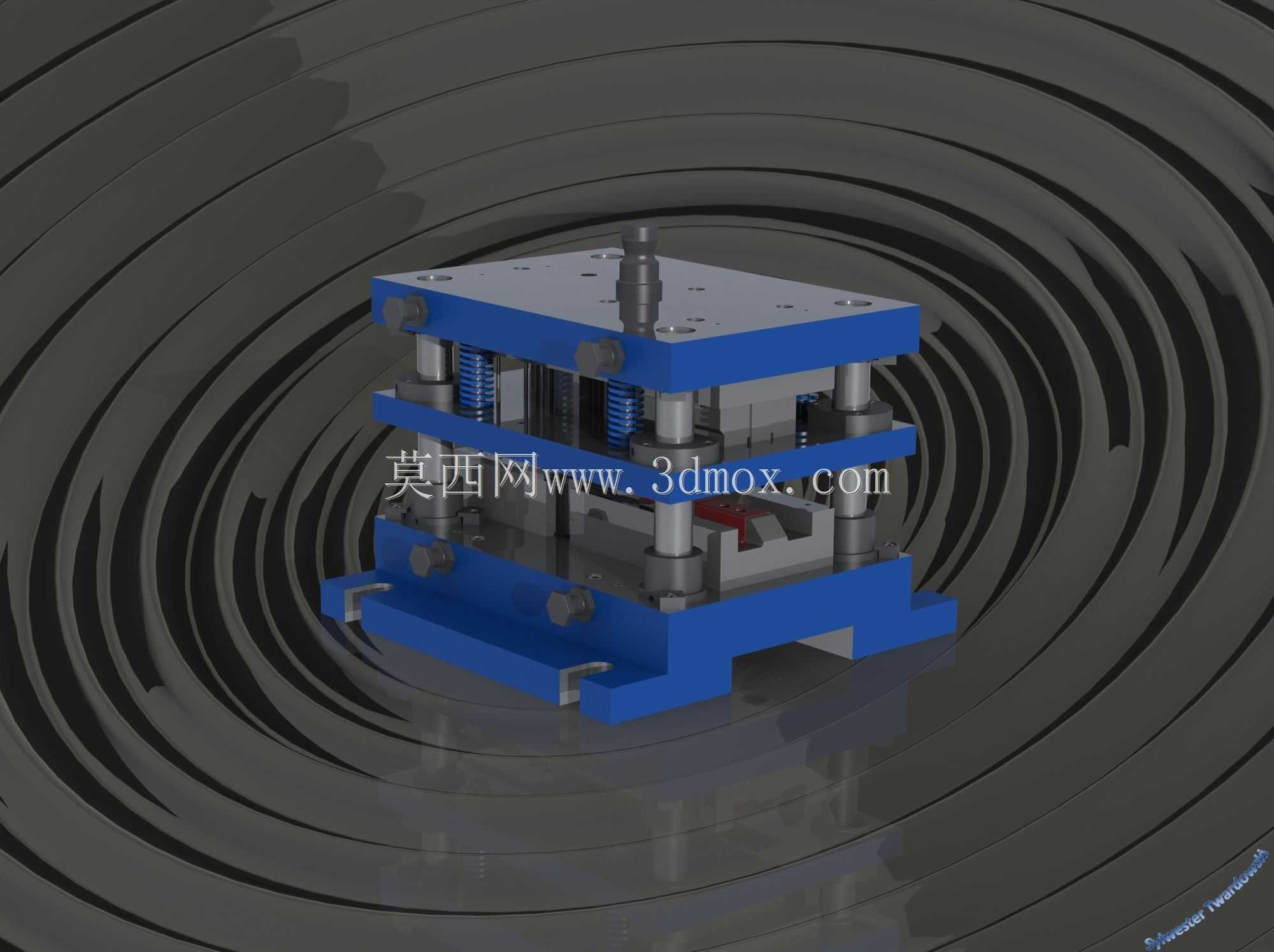

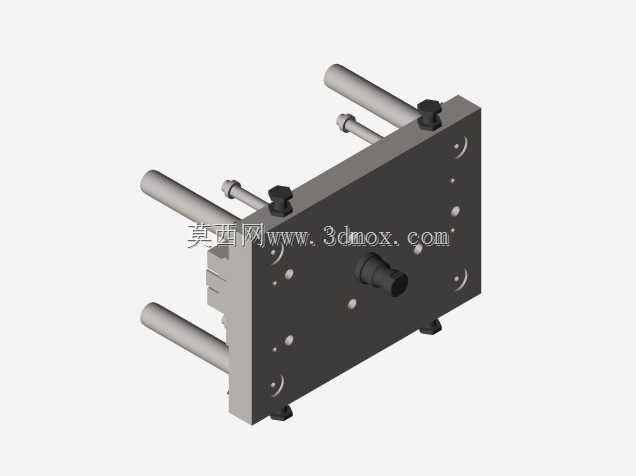

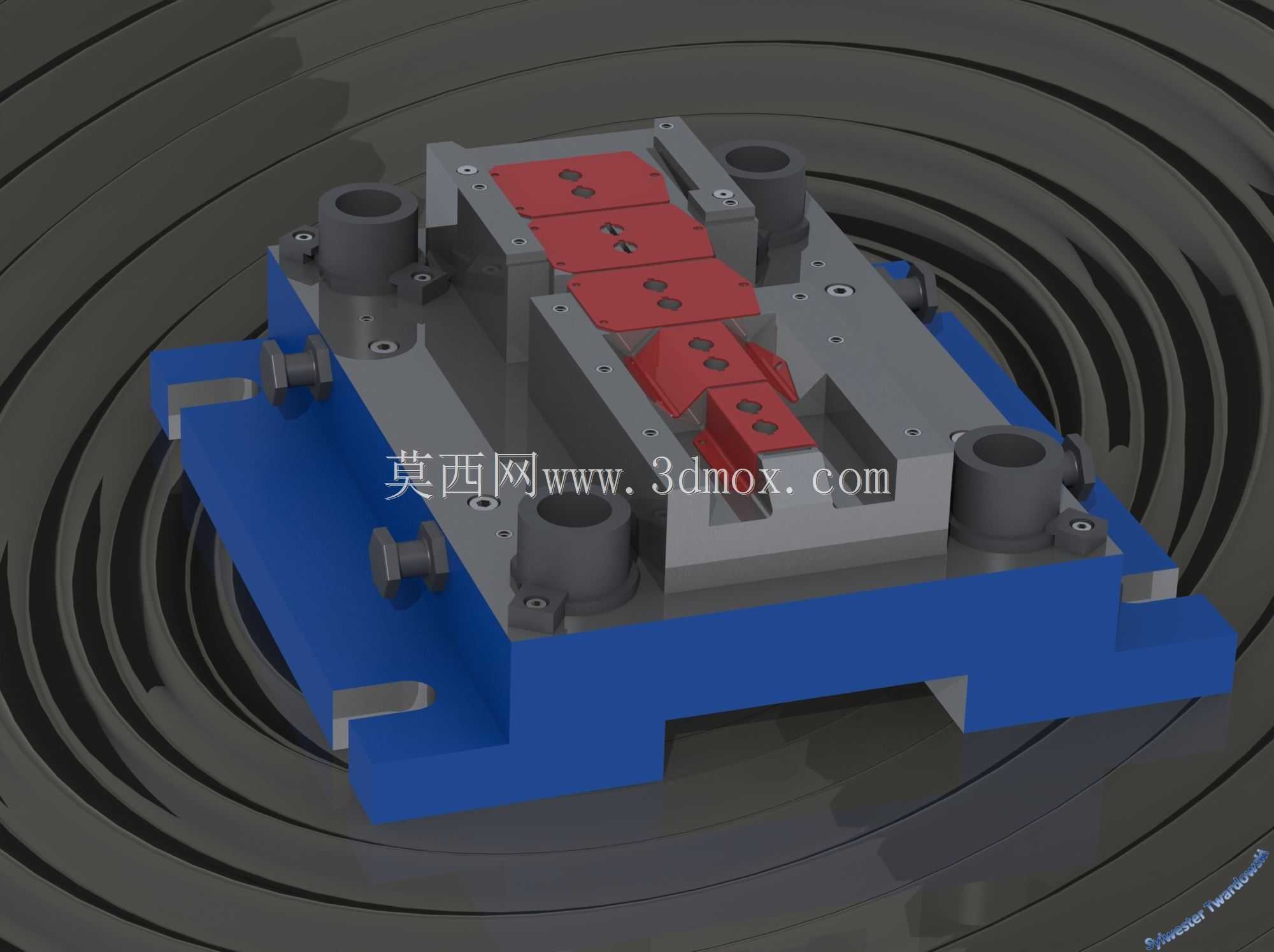

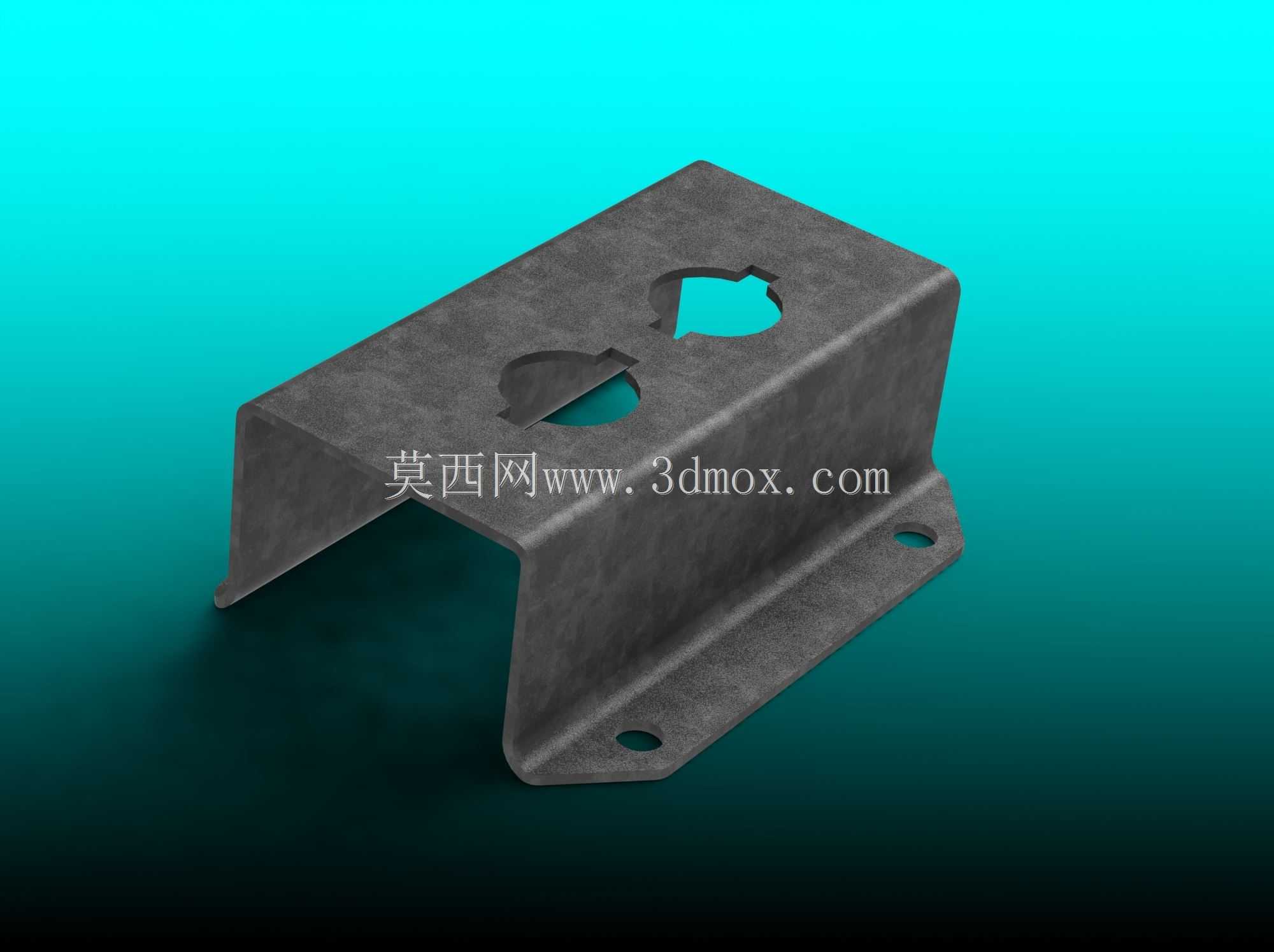

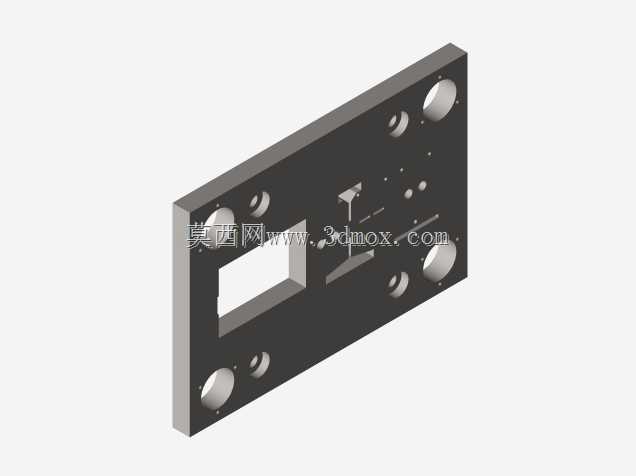

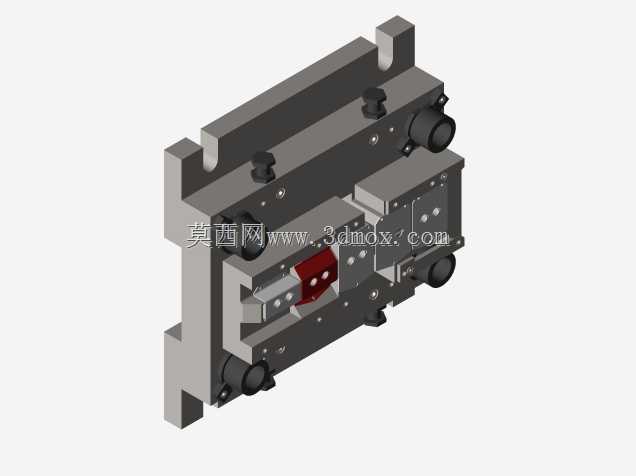

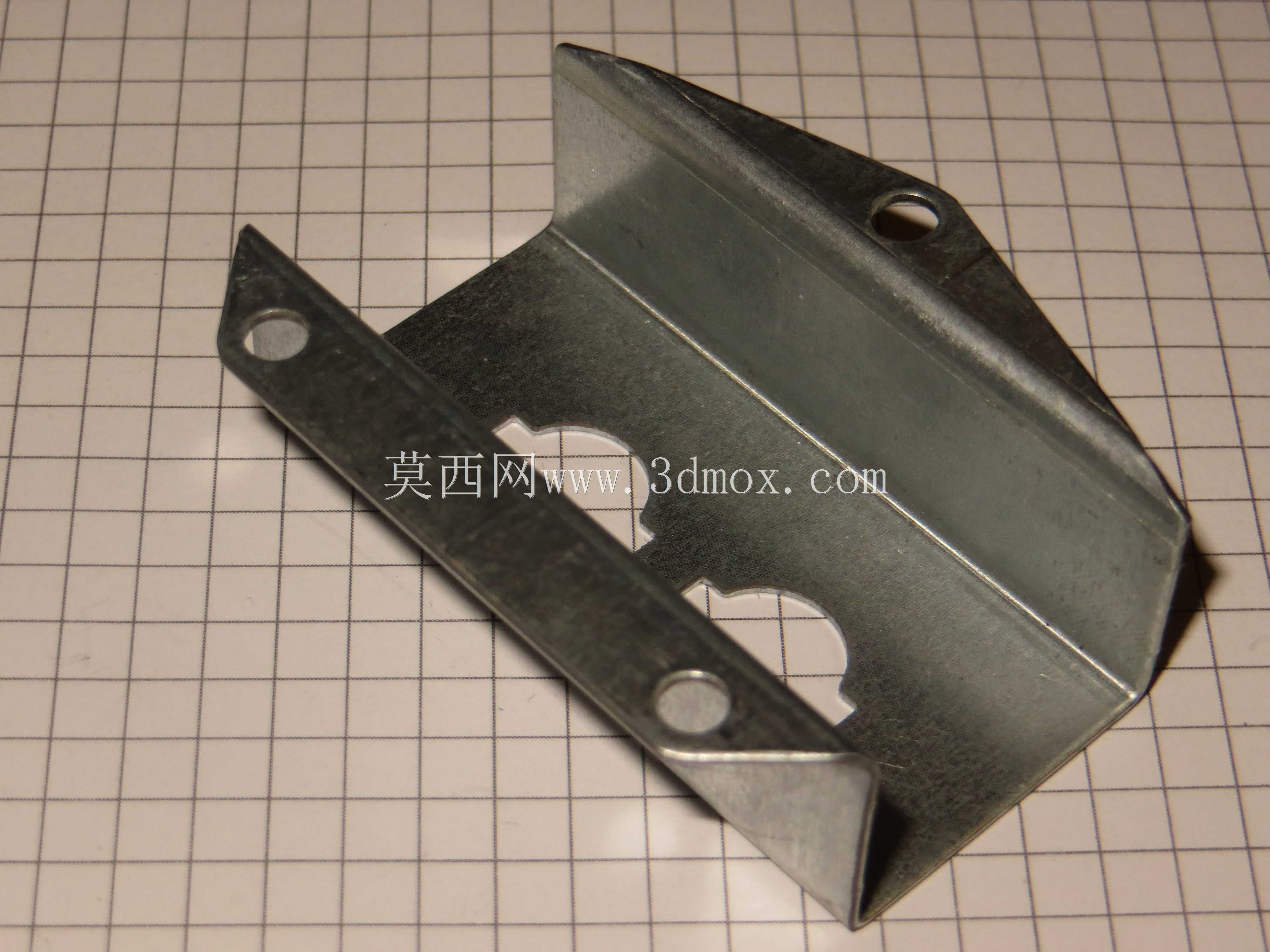

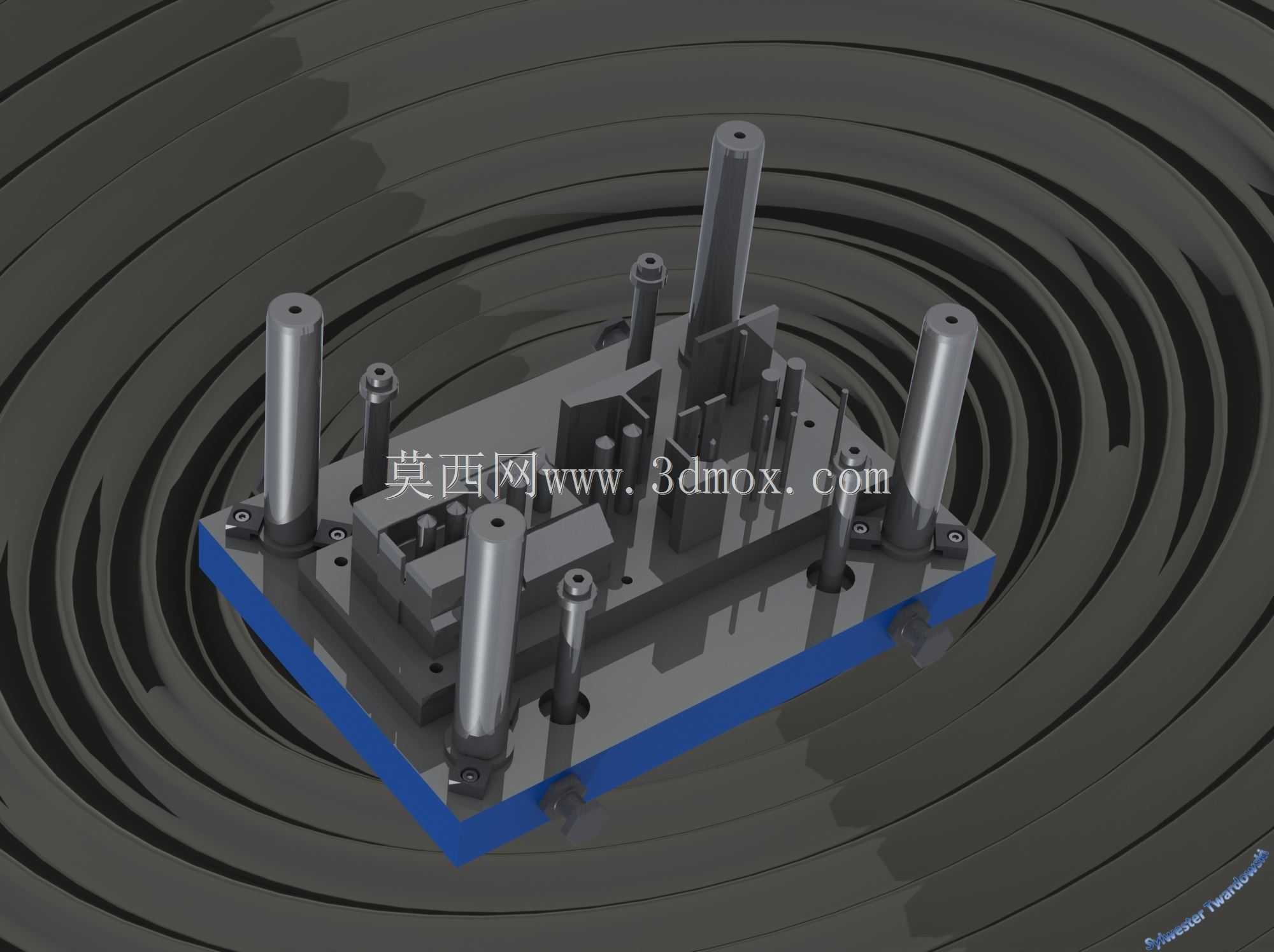

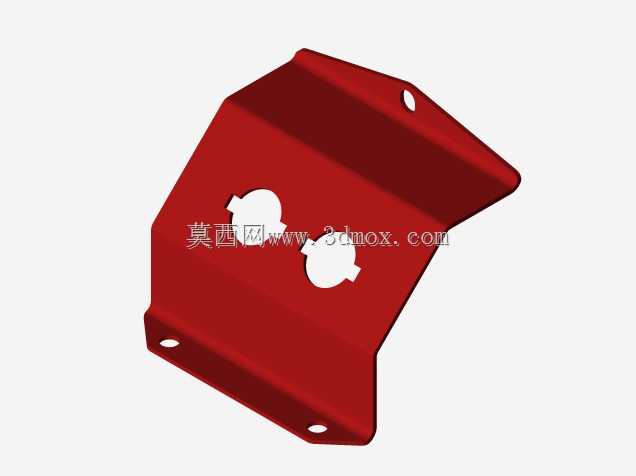

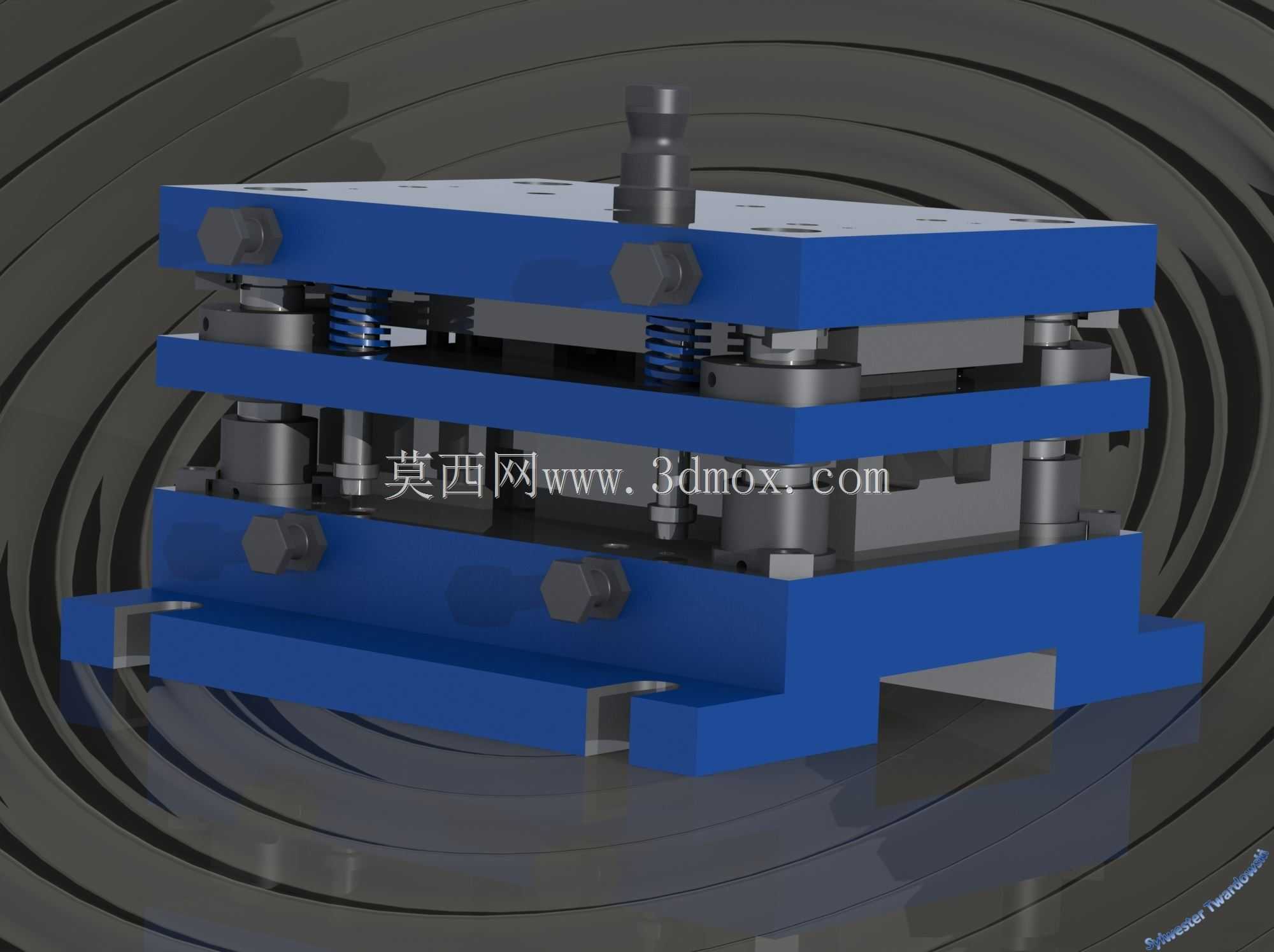

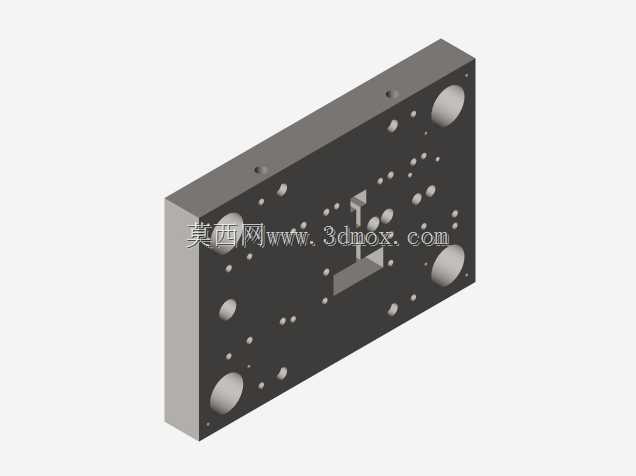

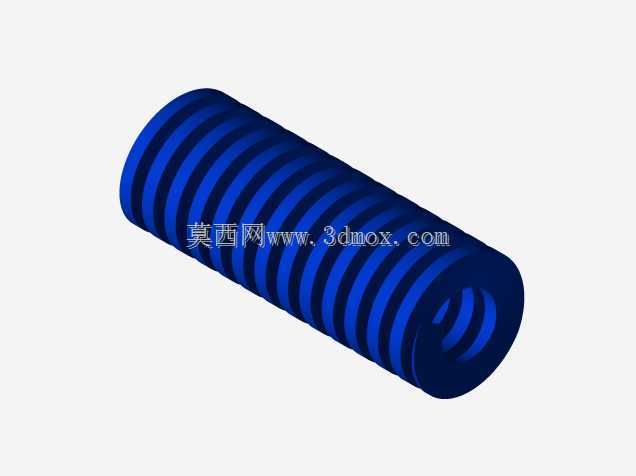

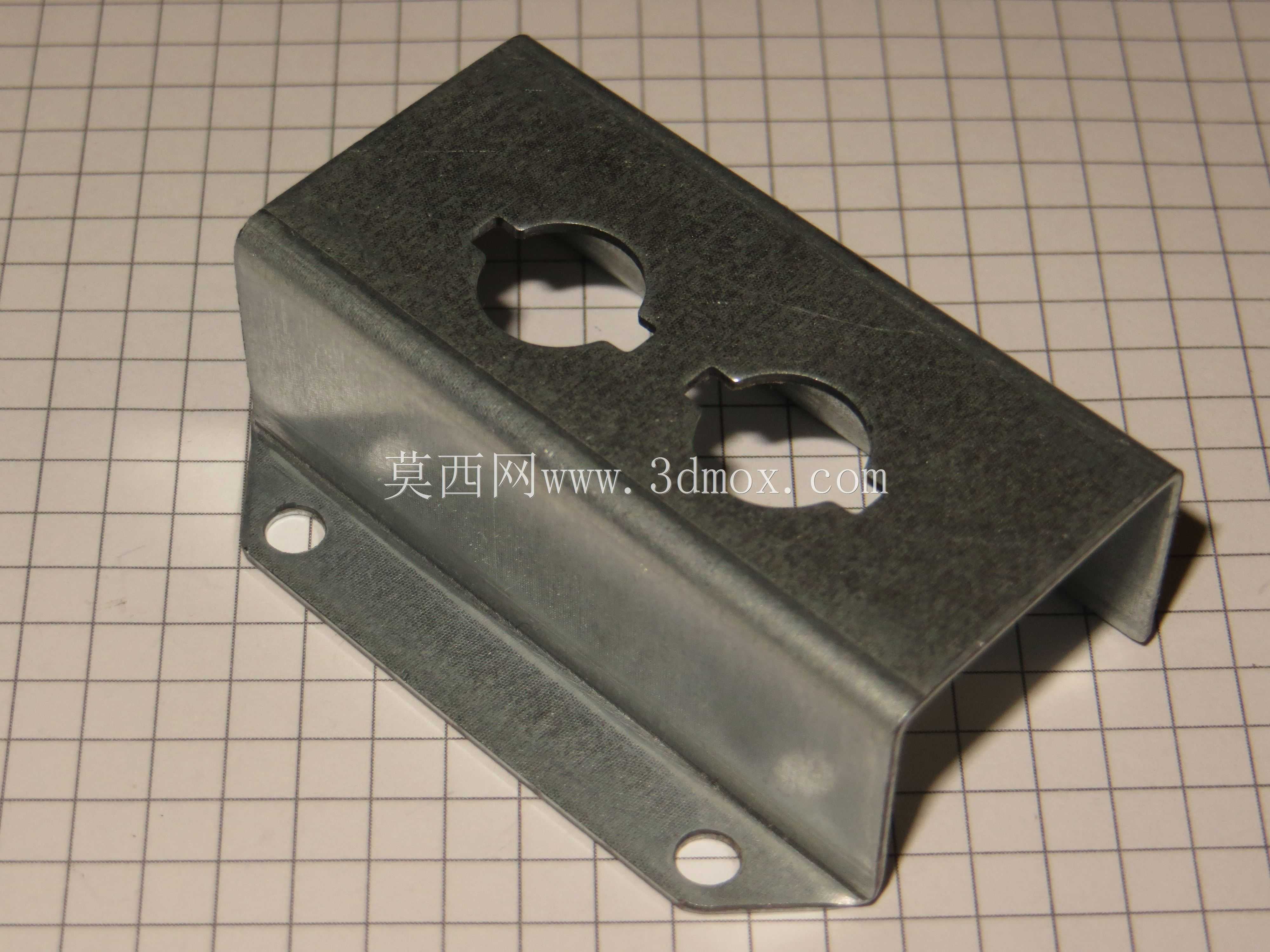

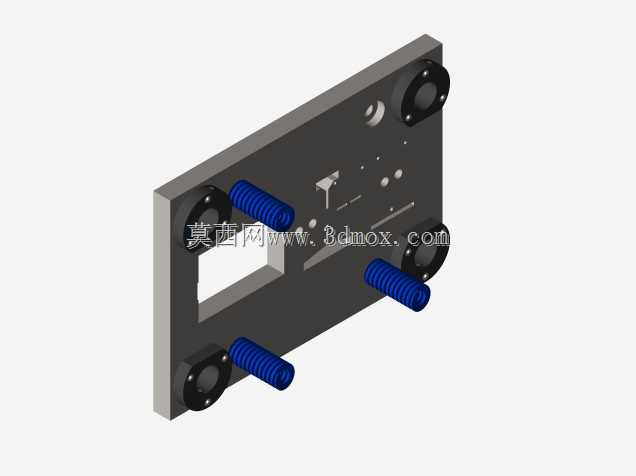

该渐进式冲压工装主要应用于金属板材连续冲压加工场景，适配批量金属冲压件的自动化生产线作业，可在单次冲床行程内完成多道冲压工序，覆盖金属板材的冲裁、弯曲、局部成型等加工需求，无需在不同单工序模具间反复转运工件，大幅提升中小尺寸金属冲压件的生产效率，降低人工上下料的操作误差与安全风险，广泛适用于五金配件、电子金属结构件、小型汽车钣金件的量产加工环节。工装整体采用下模座落地安装的结构设计，蓝色下模座设置有对称的安装避让槽与螺栓固定位，可直接适配常规开式压力机的工作台安装尺寸，安装边界预留了足够的送料空间，可搭配自动送料机构实现连续无人化作业，上下模合模导向采用独立导柱导套结构，导柱分布于模座四角位置，合模过程中可提供稳定的导向精度，避免长期冲压作业中出现上下模错位的问题，保障冲压件的尺寸一致性。上模部分集成了多组独立的冲压工位，红色的工位成型块对应不同工序的加工轮廓，从进料端到出料端依次排布冲裁定位孔、预弯、成型、落料的工序结构，板材沿导轨方向逐步送进过程中，每个工位同步完成对应工序加工，最终直接输出成型合格的冲压工件。模座内部设置有统一的废料排出通道，冲压产生的边角废料可沿预设通道直接滑落至设备下方的废料收集区域，无需人工频繁清理模面，减少生产过程中的停机维护时间。成型工位的型腔结构经过贴合加工轮廓的优化设计，弯曲工位设置有合理的回弹补偿角度，可抵消金属板材冲压成型后的回弹变形，保障成型工件的角度与尺寸精度符合设计要求，工位块采用分体式装配结构，当某一工位出现磨损或需要加工不同规格工件时，仅需更换对应工位的成型镶块即可快速完成工装调整，无需整体更换模架，有效降低工装的维护与改造成本。模架整体采用高强度合金钢材加工，关键受力部位经过硬化处理，可承受长期连续冲压的交变载荷，适配高速压力机的连续作业工况，整体结构紧凑，工位排布合理，在有限的模座尺寸内集成了完整的多工序加工能力，兼顾了加工精度、生产效率与使用维护的便捷性。
