商用车后轮钢板弹簧式后悬结构设计

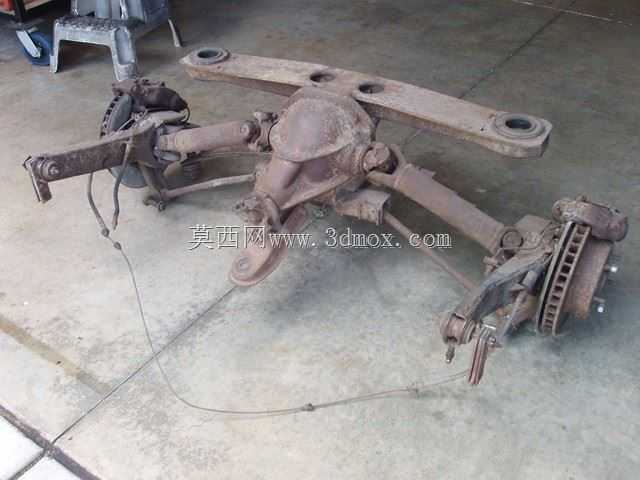

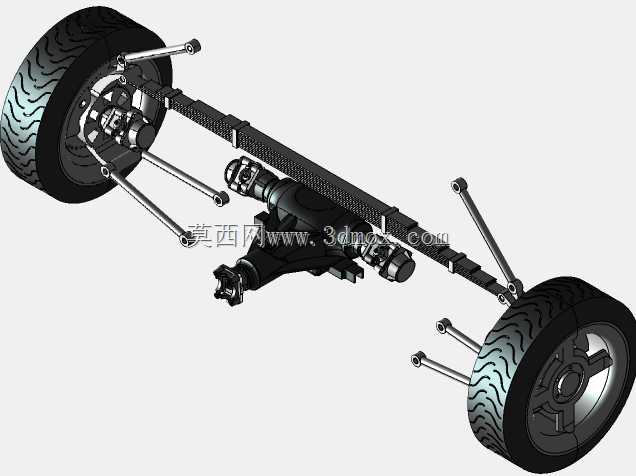

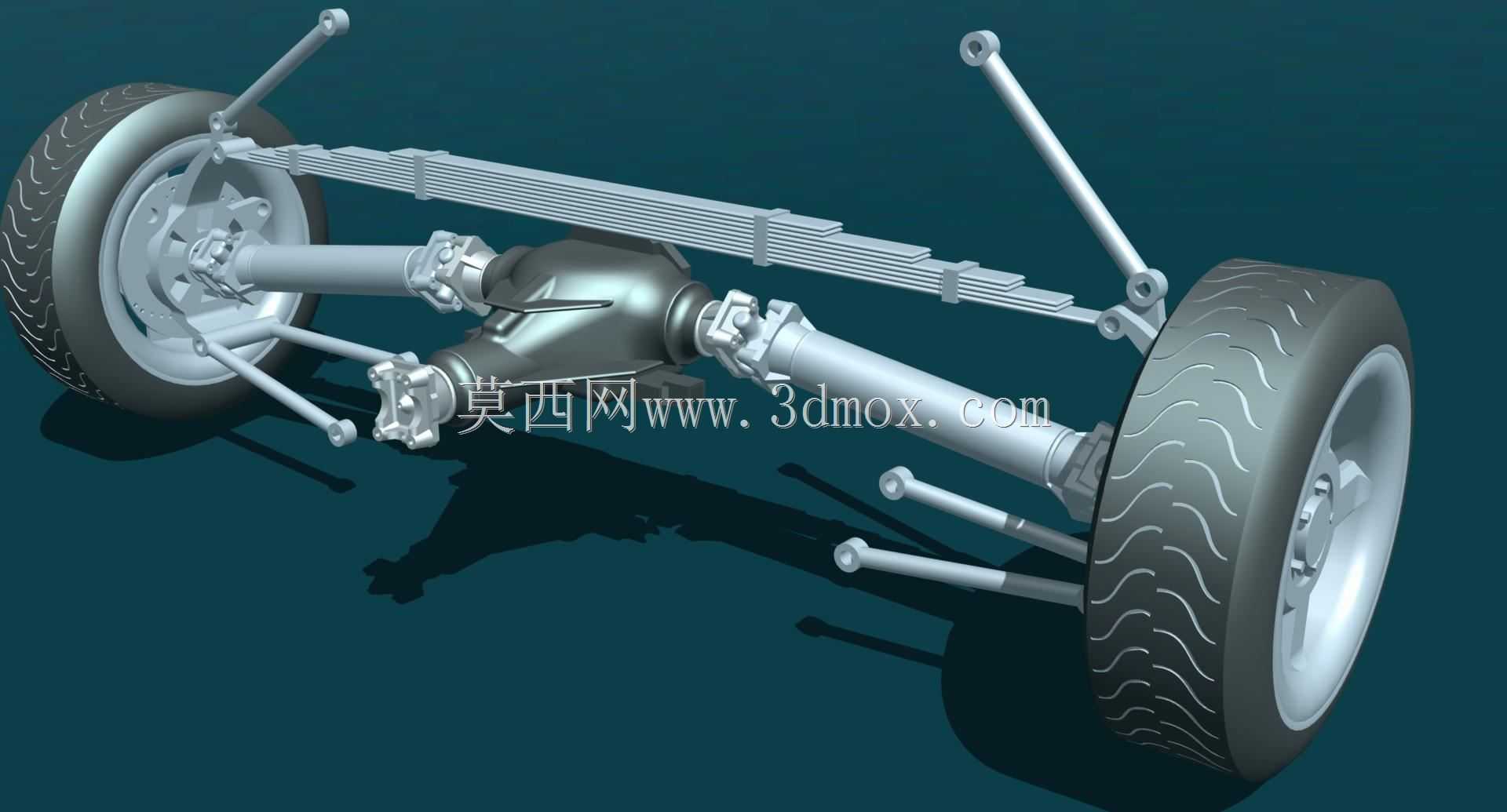

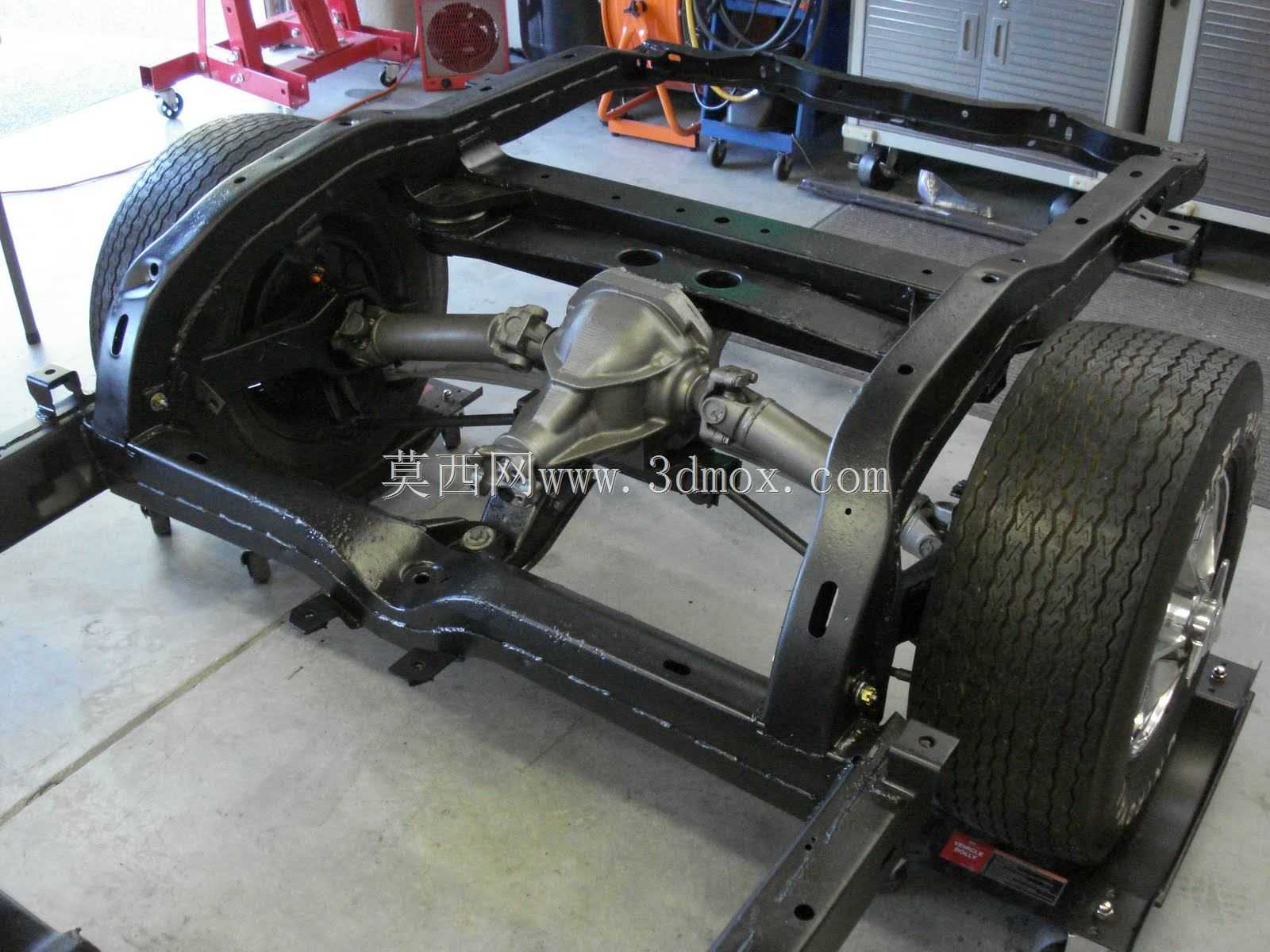

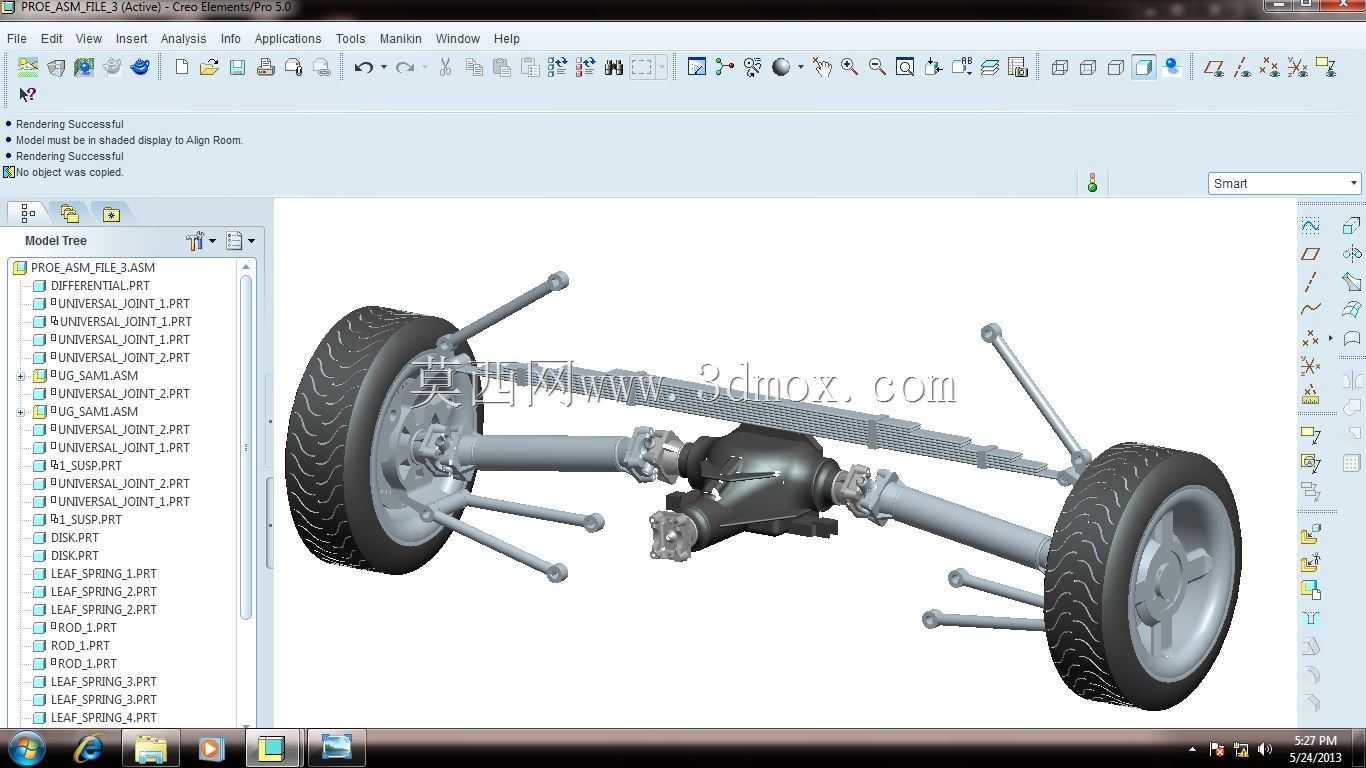

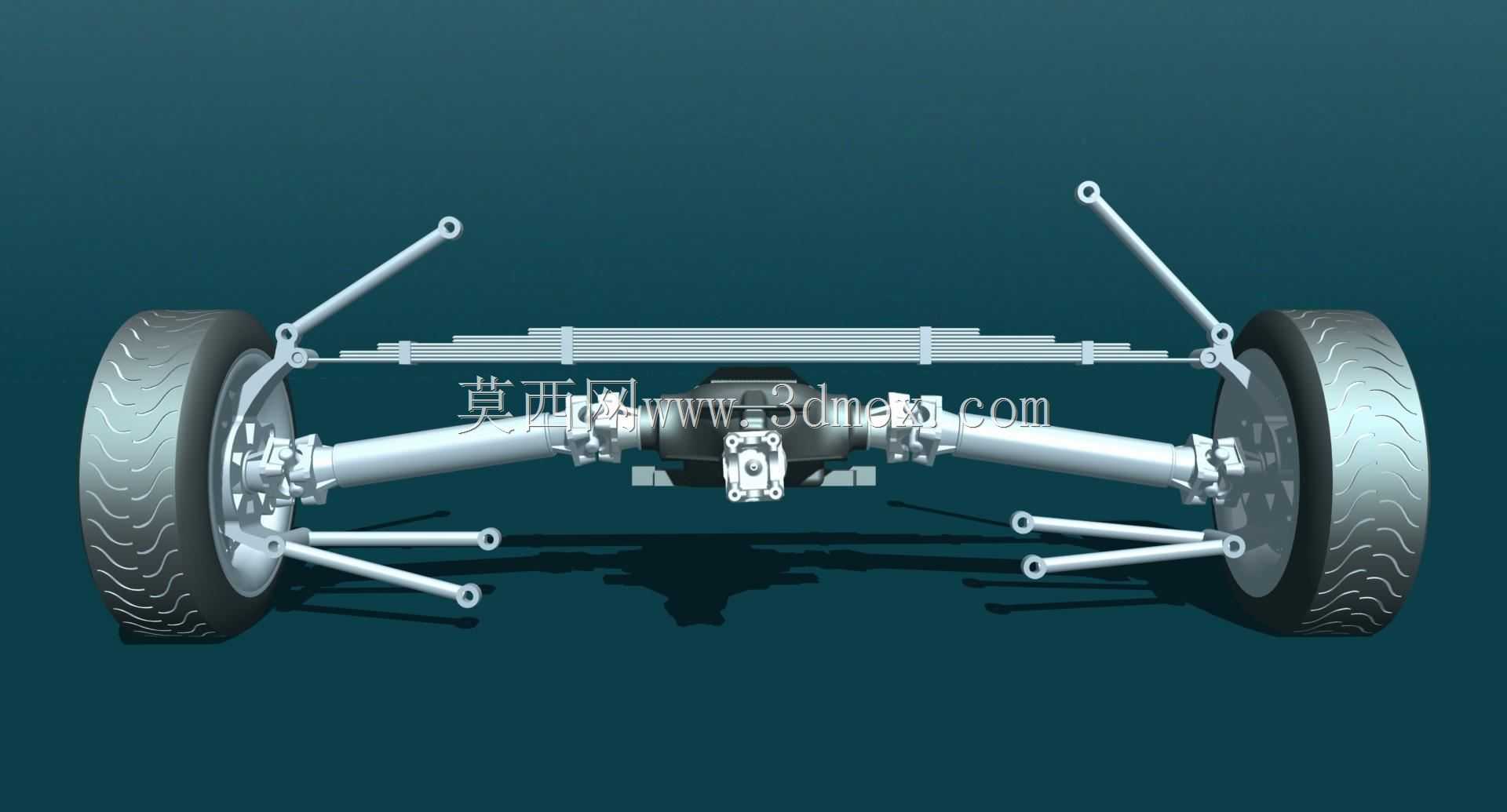

该结构为应用于轻型商用车、载重皮卡车型的后轮非独立悬架总成，是车辆底盘行驶系统的核心承载与传力部件，主要承担车身与车轮之间的力与力矩传递，同时缓冲路面颠簸产生的冲击载荷，衰减行驶过程中的振动，保障车辆行驶的平顺性与操控稳定性。在实际整车应用场景中，该悬架适配整体式驱动后桥布局，多用于载重属性较强的商用车型，可在城乡铺装道路、非铺装土路等多种路况下稳定工作，兼顾空载行驶的舒适性与满载状态下的承载能力。从功能特性来看，该悬架采用纵置钢板弹簧作为核心弹性元件，多片叠合的钢板弹簧结构既可以承担垂直方向的载荷缓冲，又可作为导向机构传递纵向力与侧向力，配合多根横向、纵向布置的推力杆，可精准约束车桥的运动轨迹，避免车辆在加速、制动、转向过程中车桥出现不必要的位移，保障车轮定位参数始终处于合理区间；两侧配套的筒式减振部件可快速耗散钢板弹簧往复振动的能量，避免车身出现持续的余振，提升乘坐体验。设计过程中，工程师优先考虑了承载可靠性与维护便捷性的平衡，钢板弹簧采用等应力梁设计思路，通过不同长度、厚度的簧片叠合组合，在满足额定承载要求的前提下尽可能降低簧下质量，提升悬架的响应速度；各推力杆的铰接点位置经过多轮运动学仿真校核，确保悬架在全跳动行程内，车轮的前束、外倾参数变化量控制在设计允许范围内，减少轮胎的异常磨损。安装边界方面，该悬架总成前端通过卷耳铰接固定在车架纵梁的前支架上，后端通过吊耳与车架后支架连接，为钢板弹簧的形变提供伸缩余量；驱动桥桥壳通过U型螺栓紧固在钢板弹簧的中部座台上，两侧车轮轮辋通过轮毂轴承与桥壳两端的轴头配合，整套结构的安装孔位、轮距参数、板簧中心距均匹配对应车型的车架宽度设计，可直接适配同平台车型的底盘装配需求，无需对车架主体结构做额外改制。
