V型八缸汽车动力总成结构设计

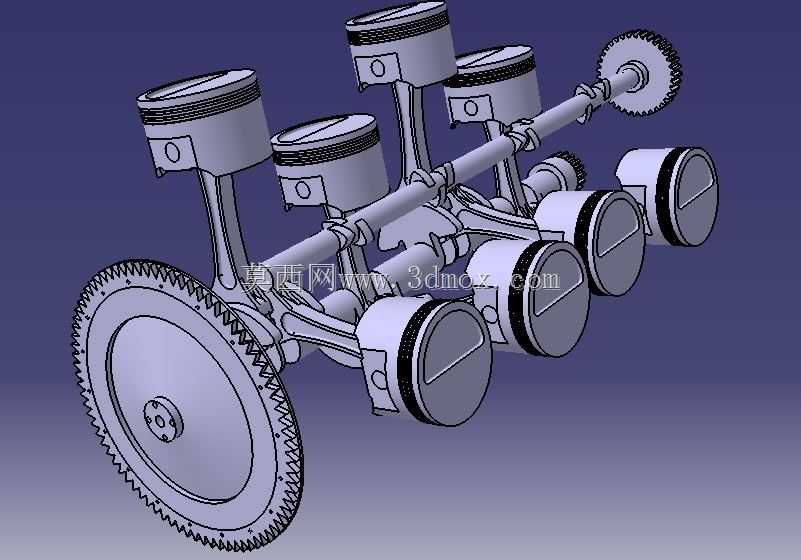

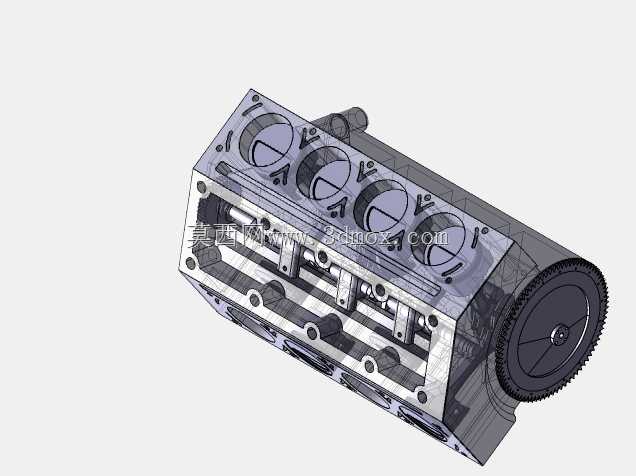

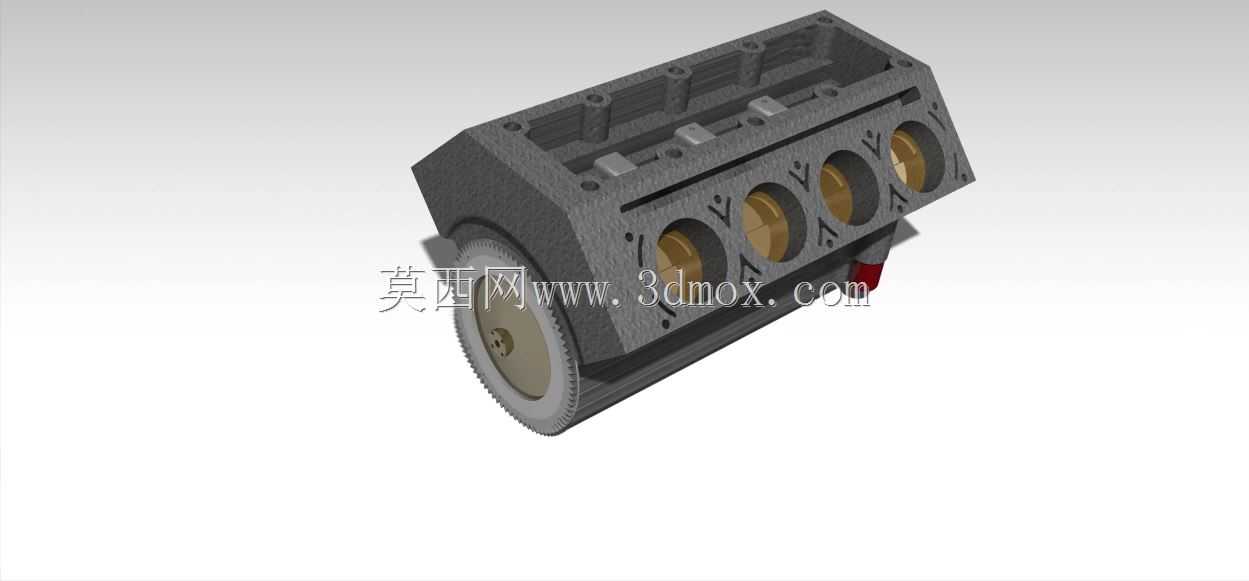

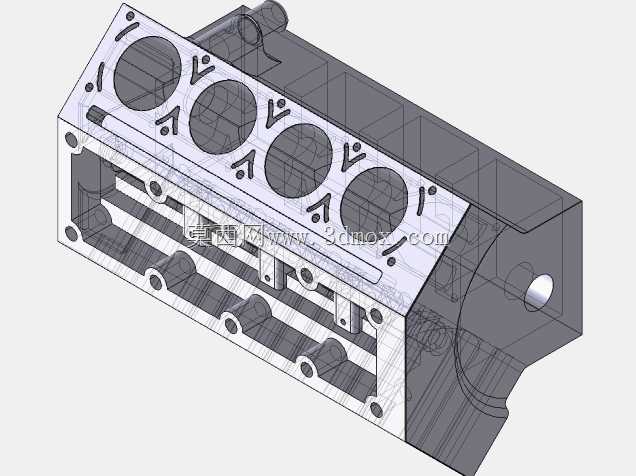

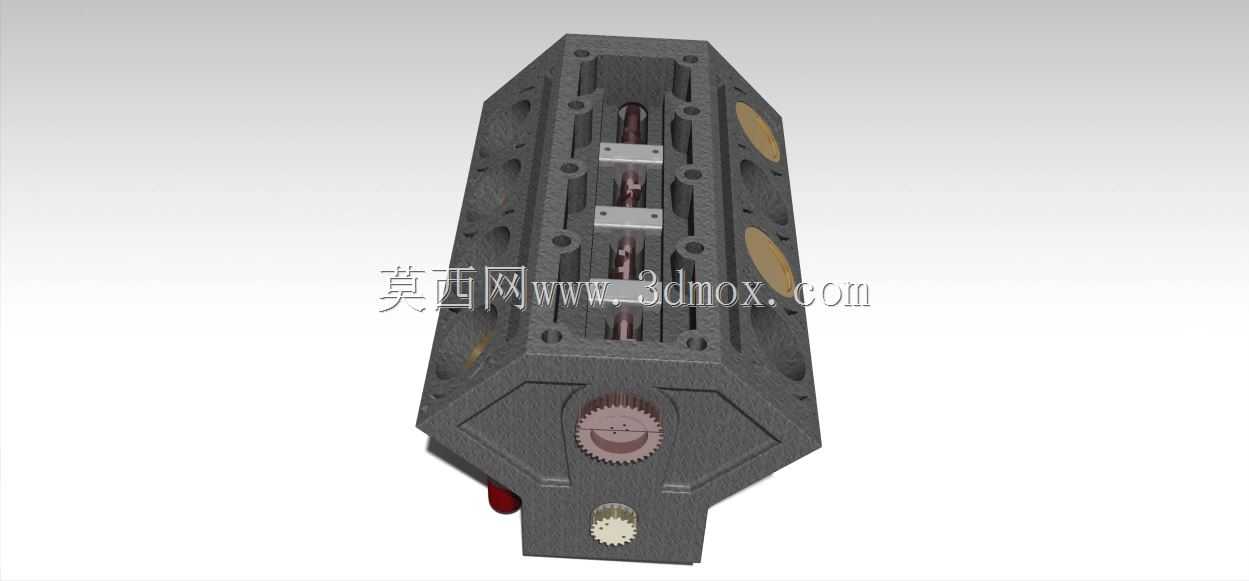

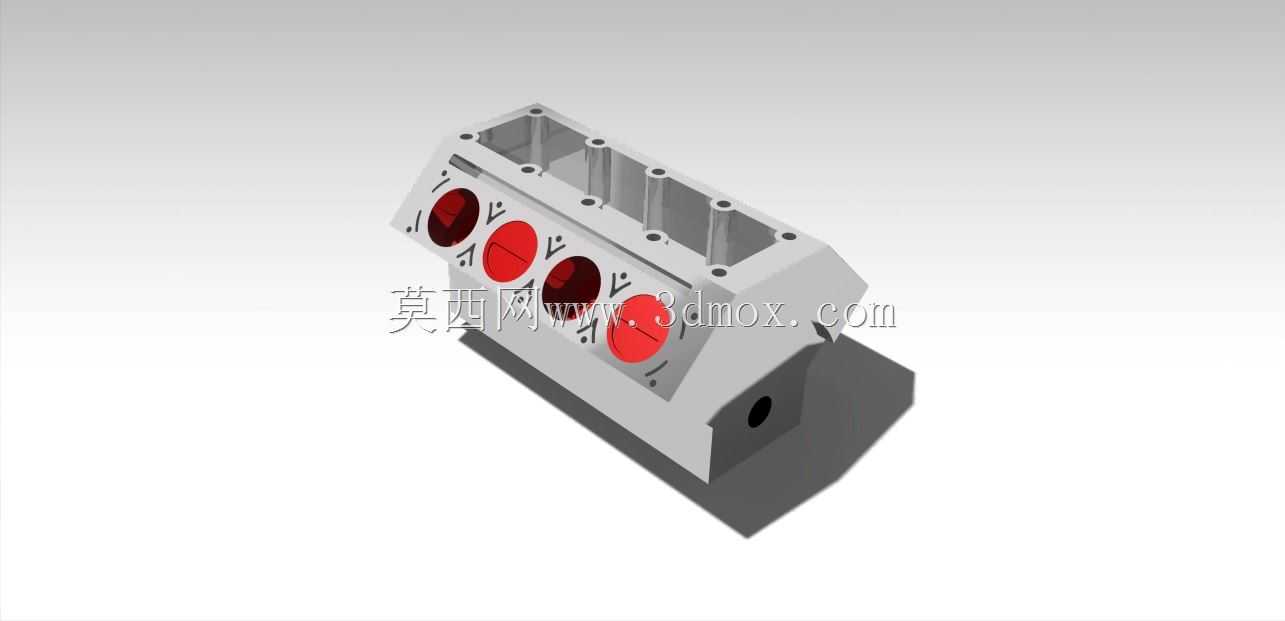

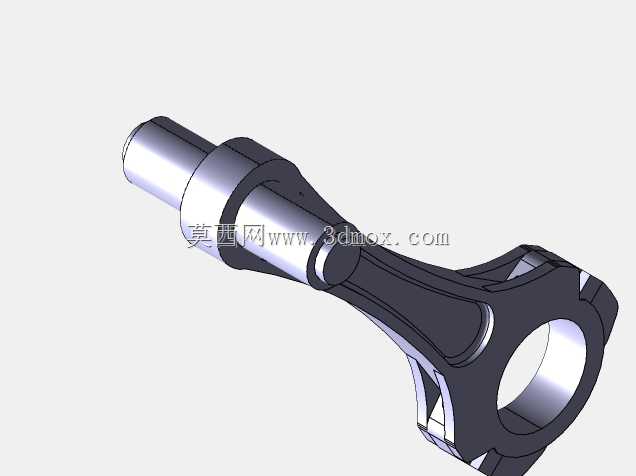

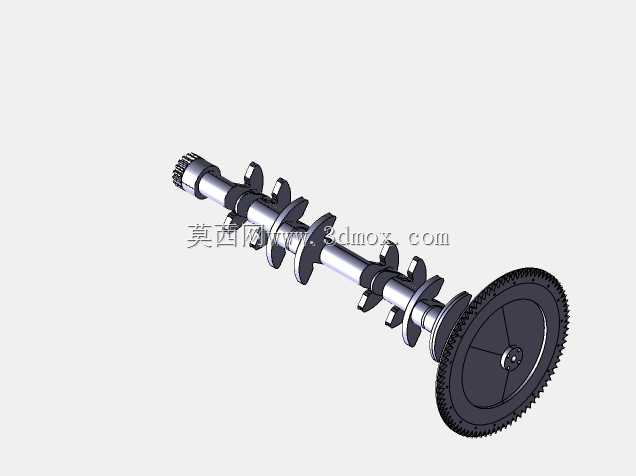

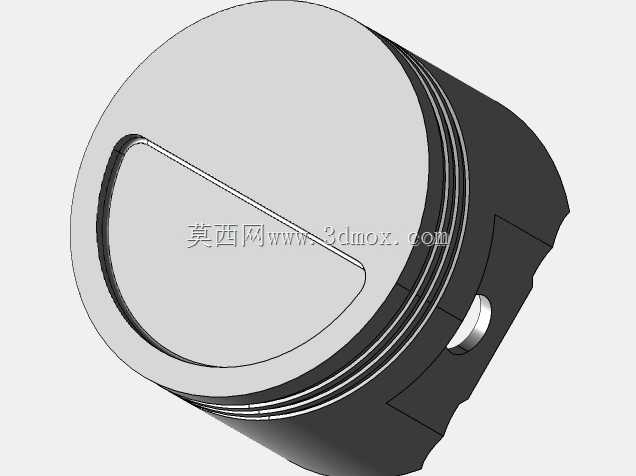

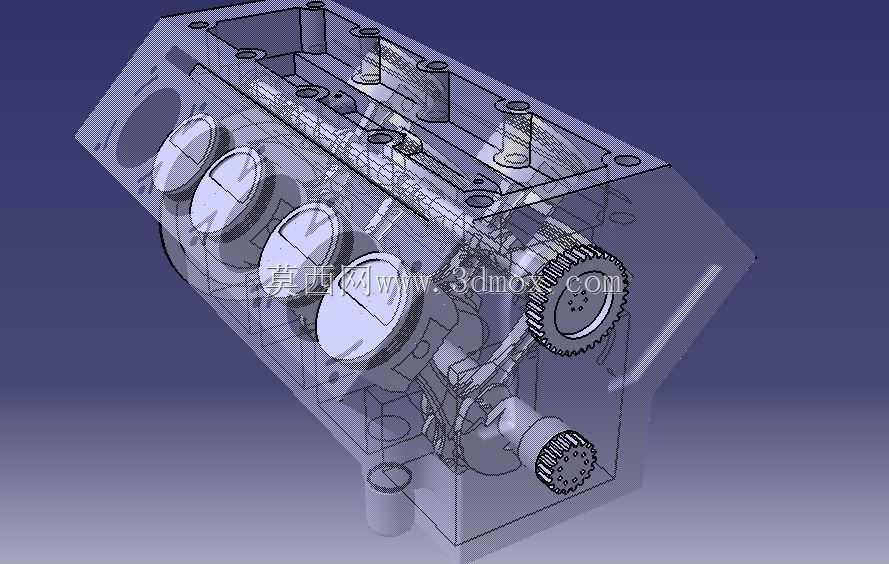

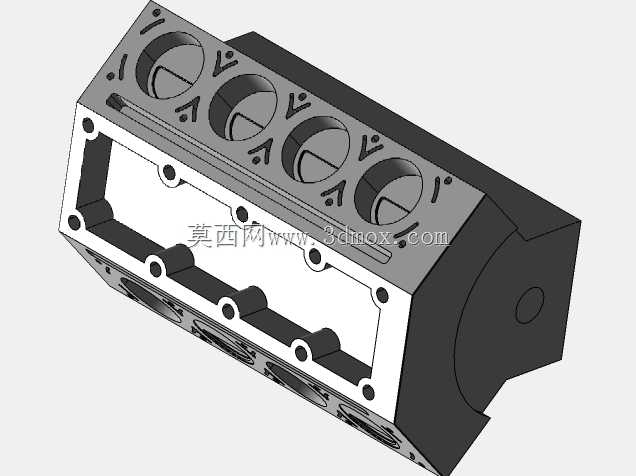

这款V型八缸动力装置是大排量乘用车辆、高性能跑车以及重型特种作业车辆的核心动力输出部件，主要承担燃油化学能向机械动能的转换功能，为整车行驶、车载作业装置提供稳定持续的动力源，在豪华乘用车、高性能改装车、轻型工程机械以及固定动力机组领域都有广泛的应用场景。该动力装置采用90度夹角的V型气缸布局，这种布局形式能够有效平衡活塞往复运动产生的一阶、二阶惯性力，大幅降低整机运行过程中的振动幅度，同时缩短整机的轴向长度，让动力舱的空间布置更加灵活紧凑，适配更多车型的安装空间需求。从结构设计来看，模型完整还原了缸体、缸盖、活塞组件、连杆曲轴总成、配气凸轮轴、正时传动齿轮组以及进排气道的全部细节，缸体采用整体式铸铁/铝合金铸造结构设计，两侧各布置四个气缸，每缸对应独立的进排气门与燃烧室结构，活塞通过销连接与连杆形成活动铰接，连杆下端与曲轴的曲柄销配合，将活塞的上下直线往复运动转换为曲轴的旋转运动，曲轴两端分别布置正时传动齿轮与动力输出法兰，正时齿轮组通过精准的齿比匹配，保证凸轮轴与曲轴的转动相位完全同步，精准控制进排气门的开闭时机，让整机的进排气效率达到最优状态。在安装边界设计上，该动力装置的缸体侧面预留了标准的发动机悬置安装点位，后端匹配通用规格的飞轮壳连接法兰，可适配不同型号的变速器总成对接，前端轮系预留了水泵、发电机、空调压缩机等附件的安装位置与传动空间，整机的外形轮廓充分考虑了动力舱内的散热间隙预留，缸体与缸盖内部设计有连通的冷却水道，能够让冷却液在整机内部循环带走燃烧产生的多余热量，保证各运动部件始终在合适的温度区间工作。油道设计贯穿缸体、曲轴、连杆以及配气机构的所有摩擦副位置，通过机油泵的压力输送为所有运动接触面提供润滑与冷却，降低部件磨损的同时延长整机的使用寿命。
