分动箱驱动轴机械结构设计

该驱动轴是越野车辆、特种工程车辆分动箱内部的核心传动承载零件，主要应用在需要将动力切换分配至前后驱动桥的四驱传动系统中，承担着将变速器输出的扭矩传递至分动箱高低档齿轮组、再分流至前后传动轴的核心作用，是保障车辆在复杂非铺装路面、重载作业工况下动力稳定传输的关键部件。在实际整车运行过程中，该轴需要持续承受交变扭矩载荷、齿轮啮合带来的径向冲击载荷，以及花键部位频繁滑动产生的接触应力，因此其结构设计直接决定了分动箱的整体可靠性与使用寿命。

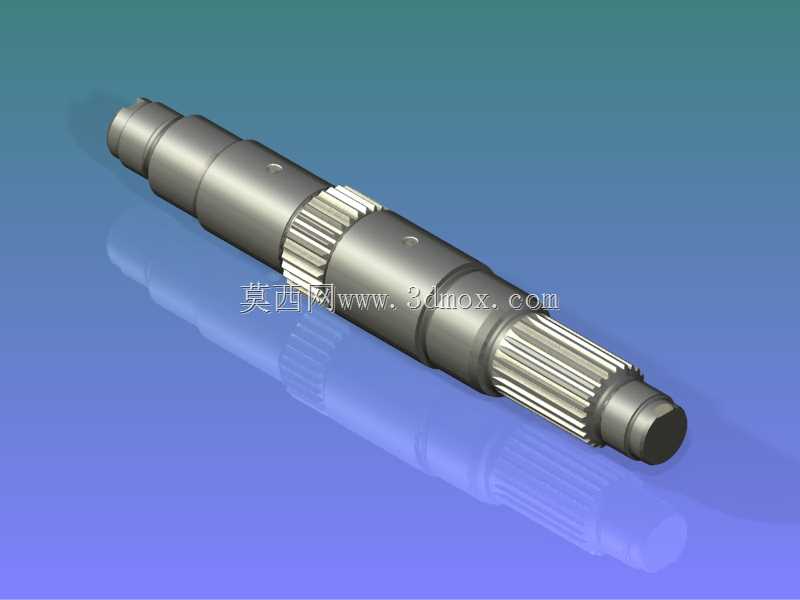

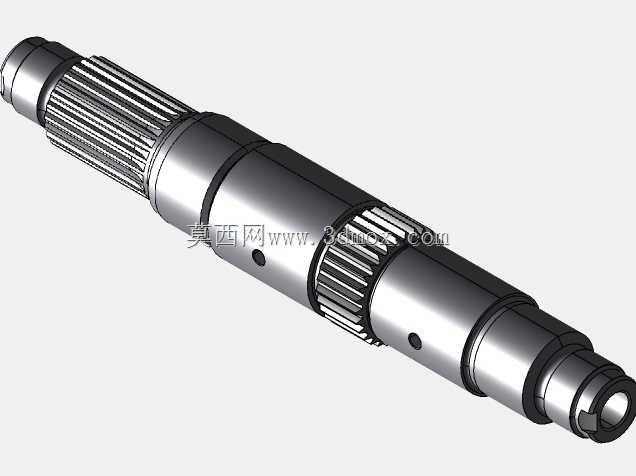

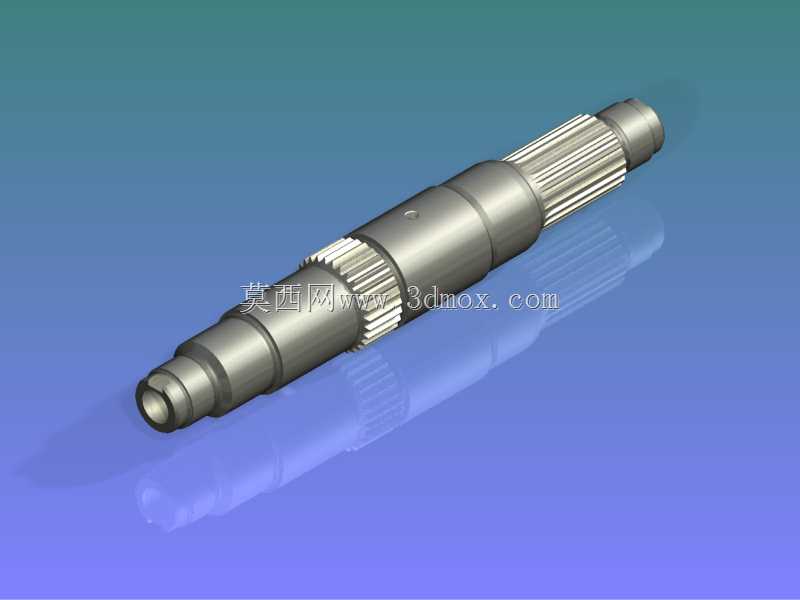

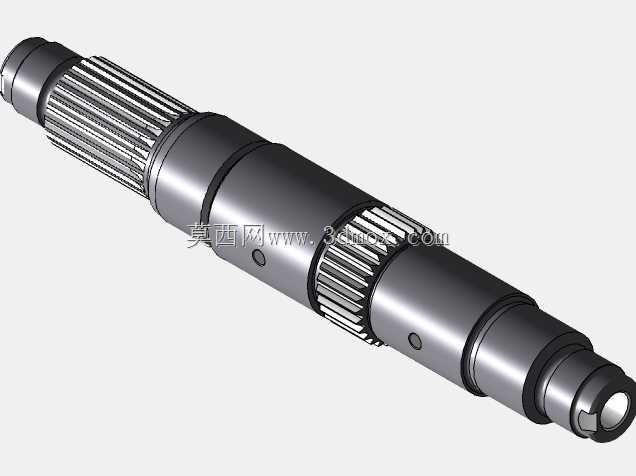

从设计思路来看，该轴采用阶梯轴的经典结构布局，沿轴向依次布置不同直径的轴段，分别对应轴承安装位、齿轮配合位、花键传动位以及轴向定位结构，各轴段之间设置过渡圆角以降低应力集中风险，避免长期交变载荷下出现轴体疲劳断裂。轴体上设计有两处花键结构，分别对应不同传动副的动力连接需求，其中外花键采用渐开线齿形，具备承载能力强、对中性好的特点，能够适配大扭矩传递工况下的滑动啮合需求；轴身预留的径向通孔用于安装定位销或润滑油路，保障齿轮与轴同步运转的同时，能够为啮合部位提供润滑油通道，降低运转过程中的磨损。轴端设计有内孔与倒角结构，方便装配过程中的导向与轴向锁紧固定，避免轴系运转过程中出现轴向窜动。

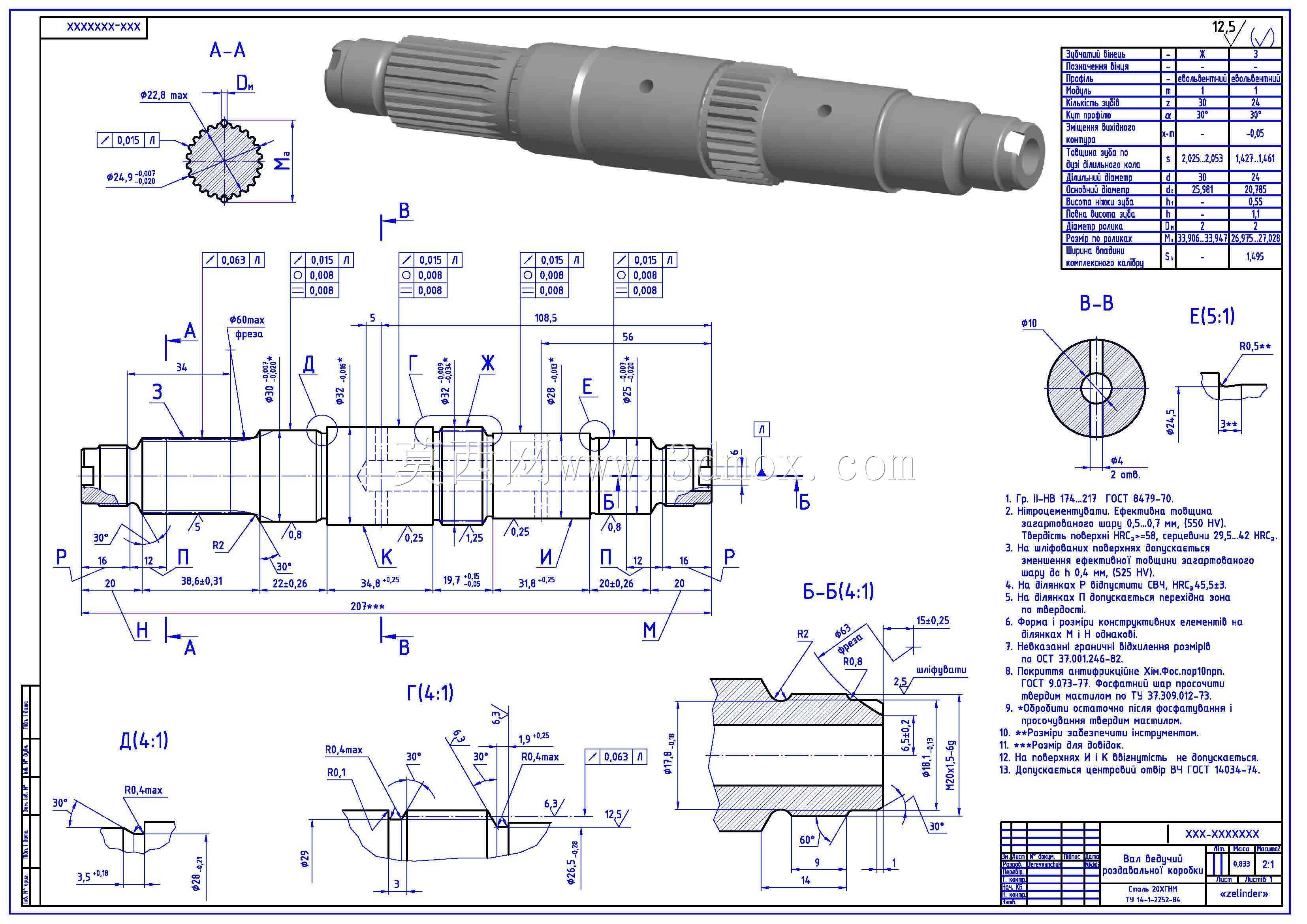

从安装边界来看，各轴段的直径、长度尺寸均严格匹配分动箱内部轴承、齿轮、密封件的安装尺寸链，两端轴承位的公差配合满足旋转轴的高精度装配要求，轴肩位置的尺寸精度直接决定了齿轮、轴承的轴向定位精度，能够保证装配后各齿轮副的啮合间隙处于设计合理区间，避免出现偏磨、打齿等故障。各密封位的表面粗糙度与尺寸公差适配对应型号的油封，能够有效防止分动箱内部齿轮油泄漏，同时阻挡外部泥沙、粉尘进入箱体内部。图纸中对各关键配合面标注了详尽的形位公差，包括同轴度、圆跳动、表面粗糙度要求，确保轴体高速旋转时的动平衡性能，降低运转过程中的振动与噪音。局部剖视图与断面图清晰展示了花键齿形、键槽、油孔的细节结构，能够直接指导生产加工过程中的车削、铣齿、磨削、热处理等多道工序，保障零件加工精度满足设计要求。
