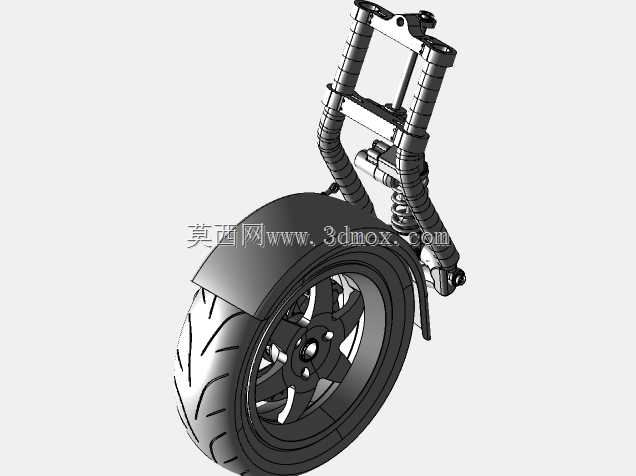

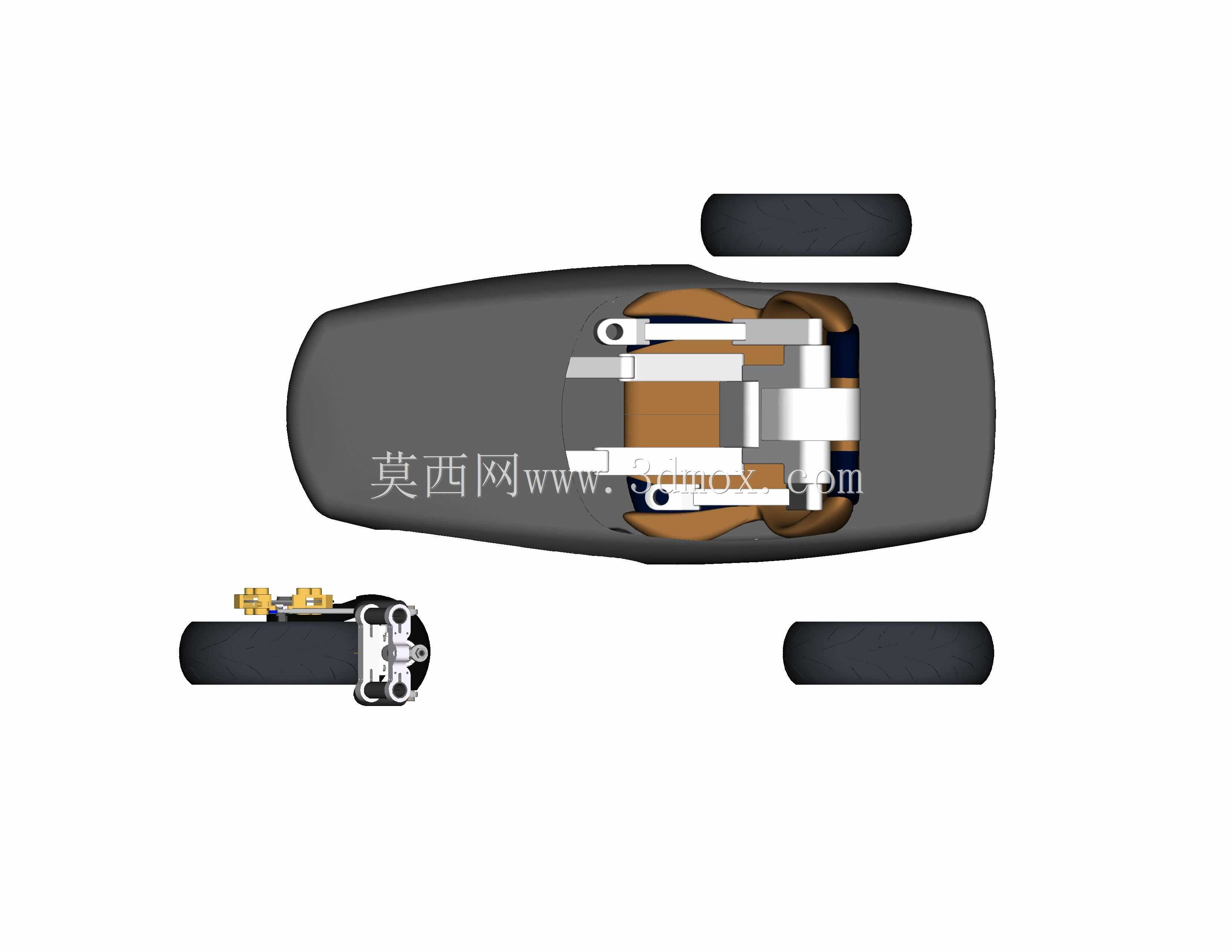

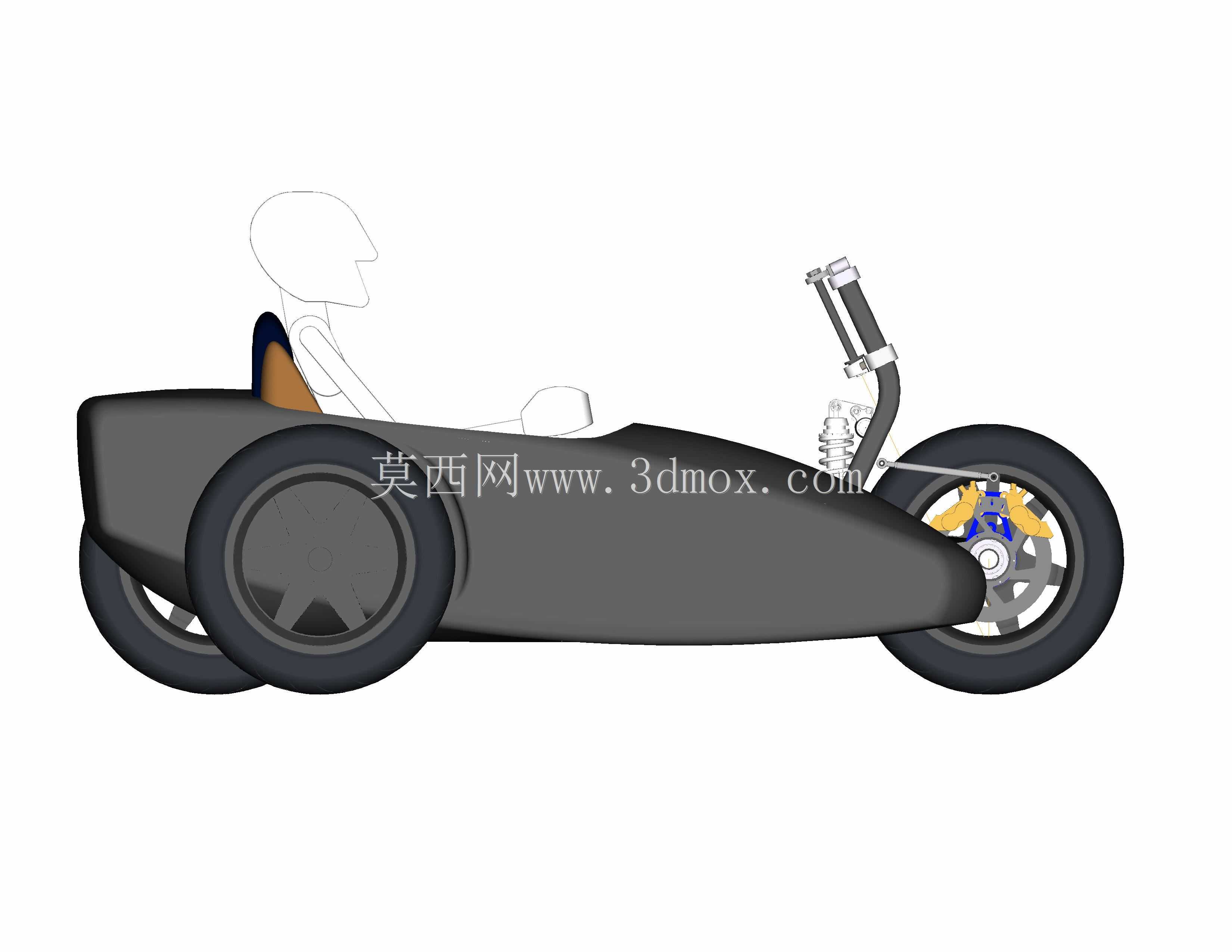

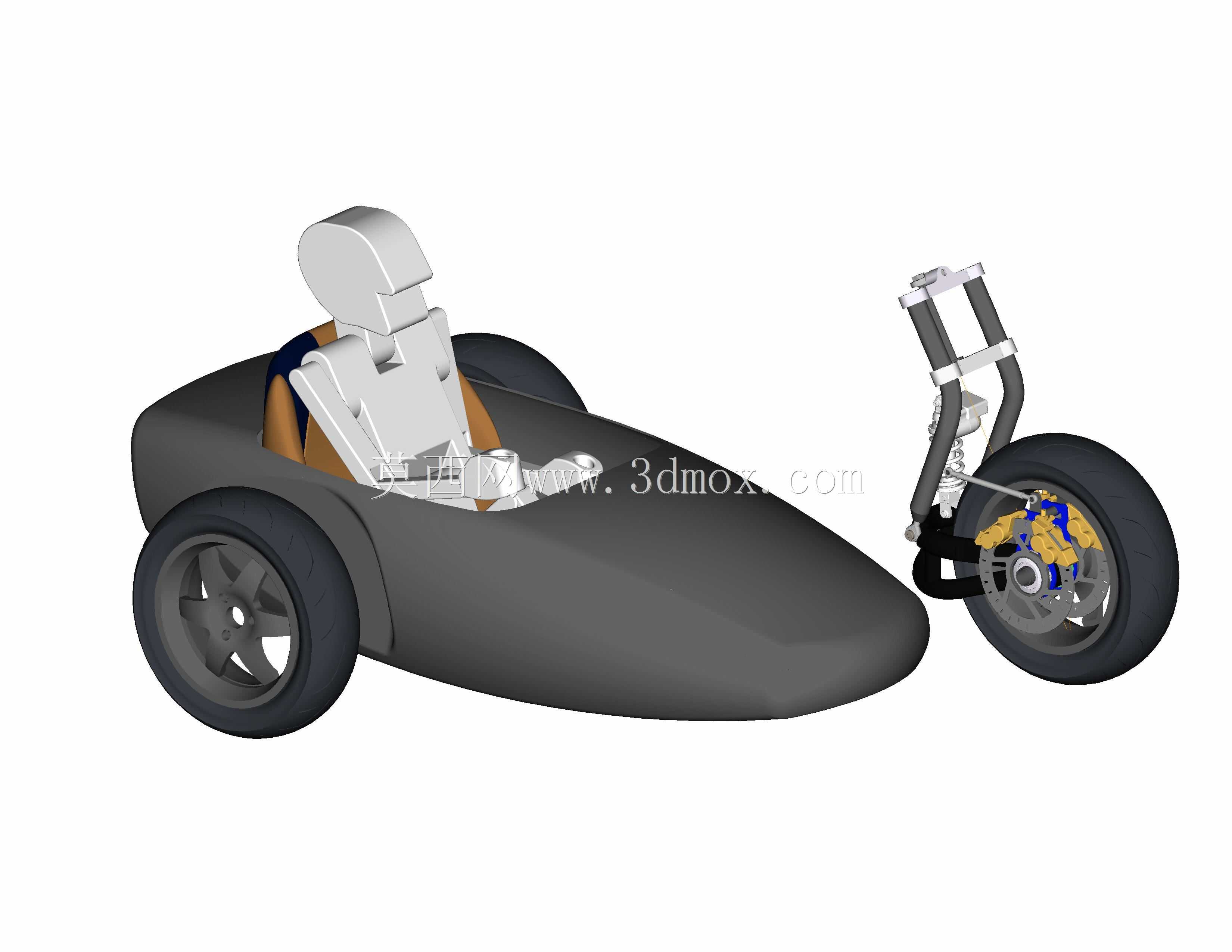

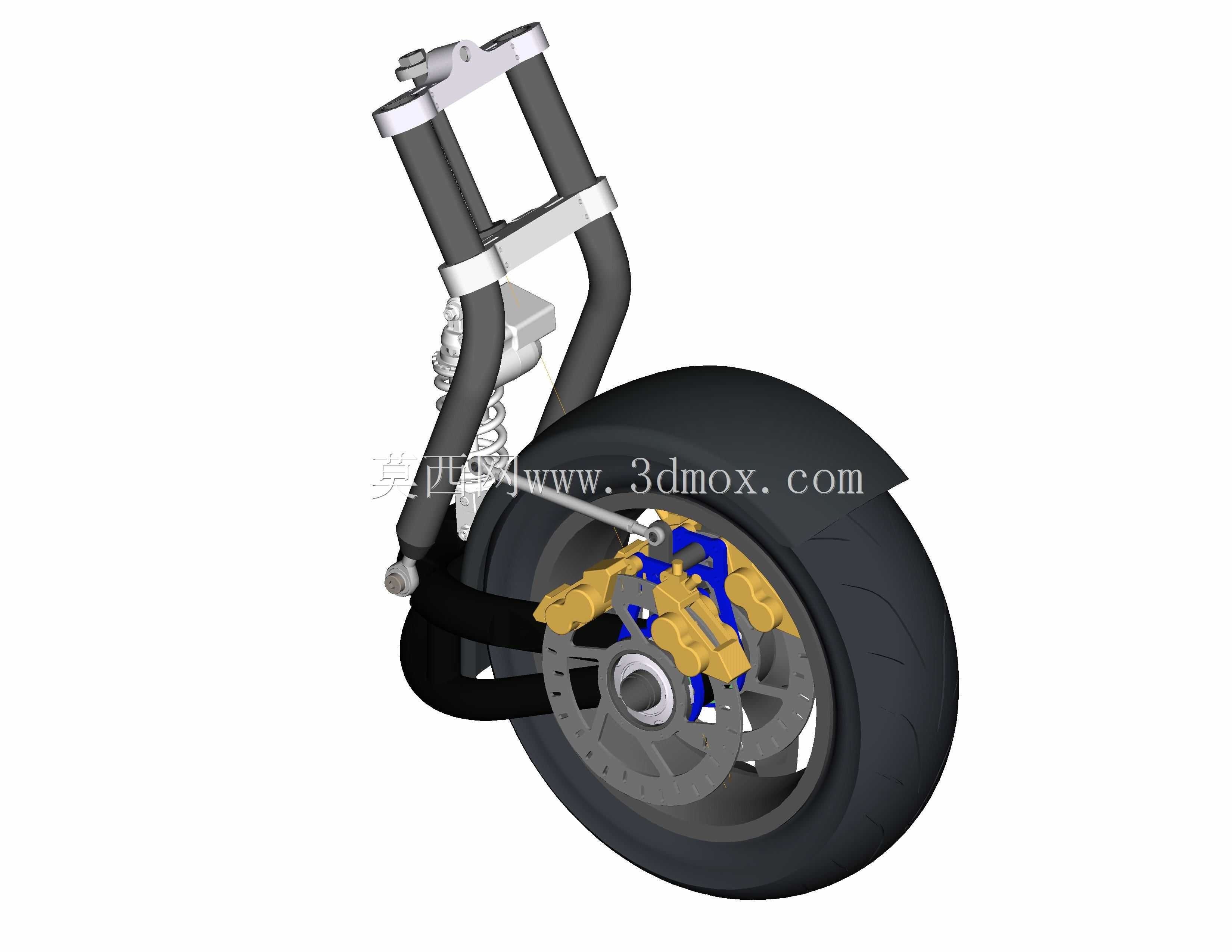

倒三轮躺车单臂前轮转向行走结构

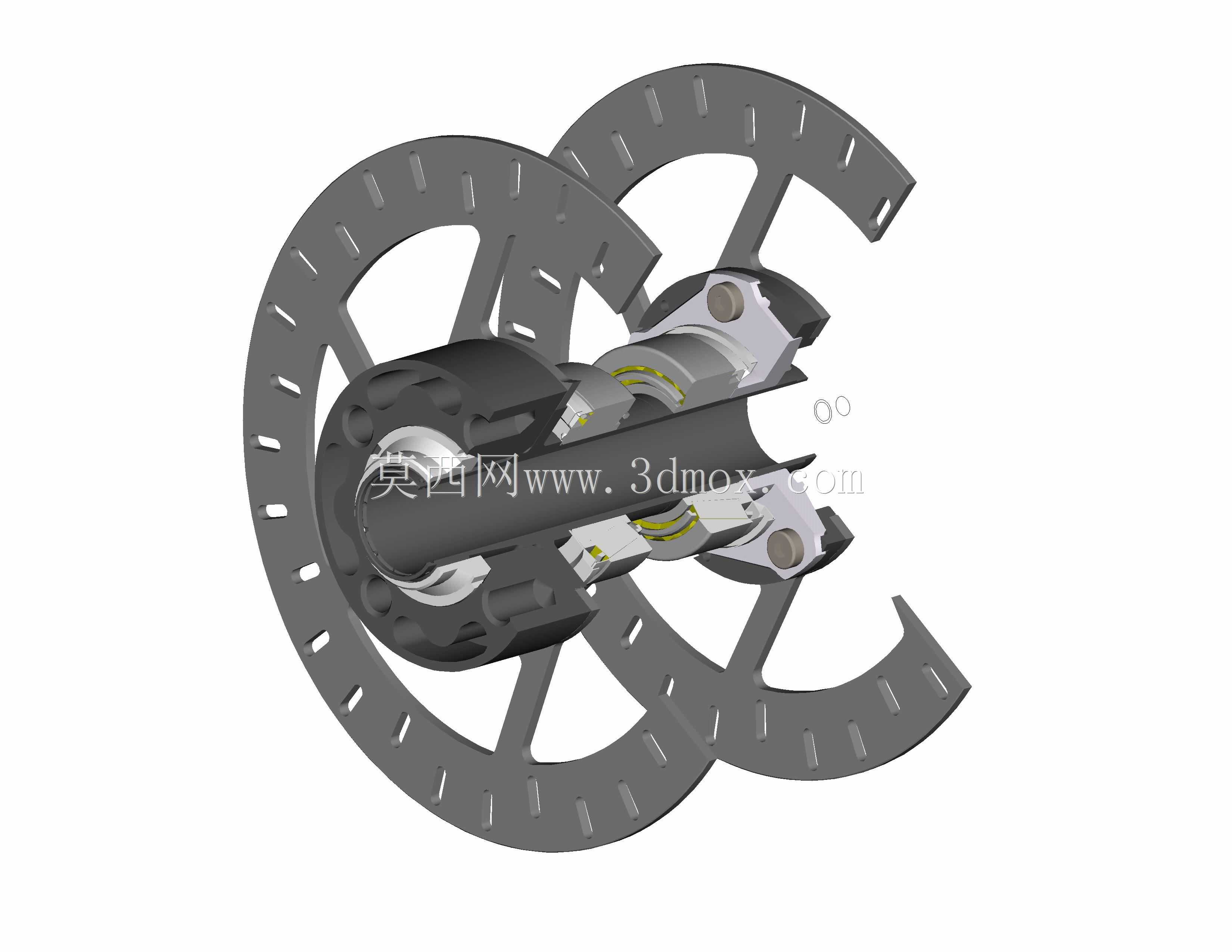

该结构主要应用于个性化休闲倒三轮躺车的前轮行走系统，面向追求骑行舒适度与独特外观的休闲骑行场景，可适配城市休闲代步、短途郊野骑行等使用需求，相比传统两轮躺车拥有更好的防侧倾稳定性，相比正三轮车型拥有更小的转弯半径与更灵活的操控表现，能够为骑行者提供半躺式的低风阻骑行姿态，大幅降低长时间骑行的腰部、腕部疲劳感。整套结构采用单臂悬臂式设计思路，摒弃传统两轮车的双侧前叉布局，主承力臂采用大管径异型管材一体弯折成型，在保证悬臂结构抗扭、抗弯刚度的前提下，尽可能减少结构件数量，降低前轮区域的视觉臃肿感，让整车侧面线条更加流畅简洁，同时也为前轮的拆装维护预留了充足操作空间，无需拆解主承力结构即可完成轮胎更换、制动片维保等操作。功能层面，该结构集成了转向、制动、减震三大核心行走功能，转向连接部位采用标准球头铰接结构，能够在车轮随减震上下跳动时自动补偿转向角度偏差，避免减震动作干涉转向操控，保证转向手感的线性顺滑；制动系统采用双独立盘式制动布局，搭配大尺寸制动盘与对置卡钳，能够在高速骑行时提供充足且线性的制动力，双盘布局也能避免单盘制动带来的偏磨、制动抖动问题，提升制动安全性；减震结构采用立式弹簧阻尼结构，可根据骑行者体重与使用场景调整弹簧预压与阻尼系数，有效过滤铺装路面的细碎颠簸与非铺装路面的较大冲击，提升骑行舒适性。安装边界方面，该单臂结构的主连接端可适配躺车主车架前端的标准安装接口，整体横向占用空间远小于传统双叉结构，前轮轮距可根据整车宽度需求在合理范围内调整，轮组采用常规小尺寸辐条轮毂，可兼容市售多数同规格真空轮胎与内胎，制动卡钳、减震器等易损件均采用通用规格，后期维护更换无需定制特殊配件，能够大幅降低整车的生产制造成本与后期使用成本。结构设计过程中重点优化了受力传递路径，路面冲击与制动载荷可通过单臂直接传递至主车架，避免局部应力集中导致的结构疲劳损坏，同时对转向限位角度做了冗余设计，避免大角度转向时车轮与车架、主承力臂发生运动干涉，保证全转向角度下的结构安全性。
