深沟球滚动轴承精密三维结构设计

本次设计的深沟球滚动轴承，是机械旋转传动系统中应用范围最广的支承类核心零件，广泛覆盖工业电机、输送设备、家用机电、机床主轴、汽车传动总成、农业机械等几乎所有涉及旋转运动的机械场景，核心作用是为旋转轴提供稳定的径向支承，同时可承受一定比例的双向轴向载荷，大幅降低轴系运转过程中的摩擦阻力，减少旋转副的磨损损耗，保障整套传动系统的运转精度与服役寿命。从实际使用场景来看，这类轴承既可以在中小功率电机的高速轻载工况下长期稳定运转，也能适配输送机托辊、农机转轴等中低速重载的作业环境，是机械装备中用量最大、适配场景最丰富的基础零部件。

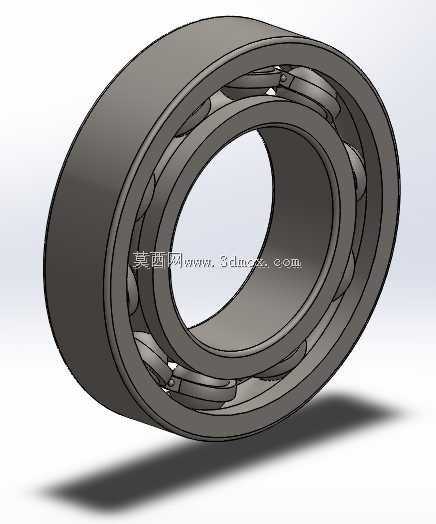

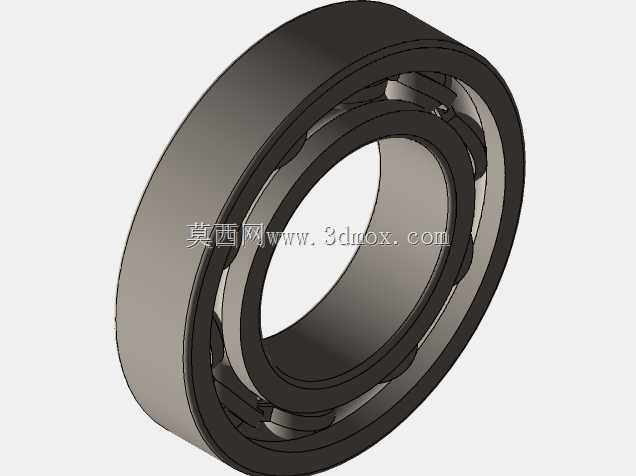

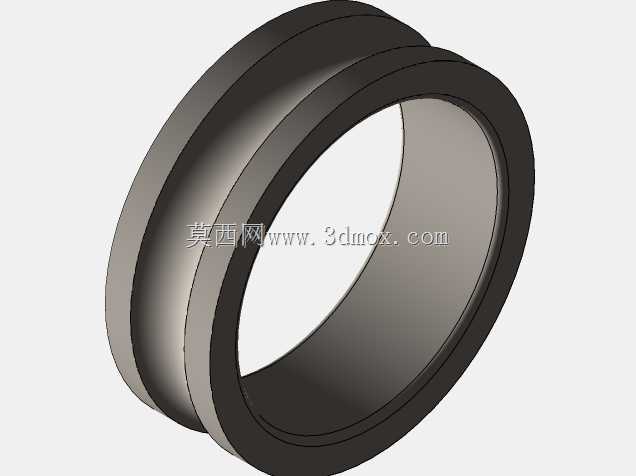

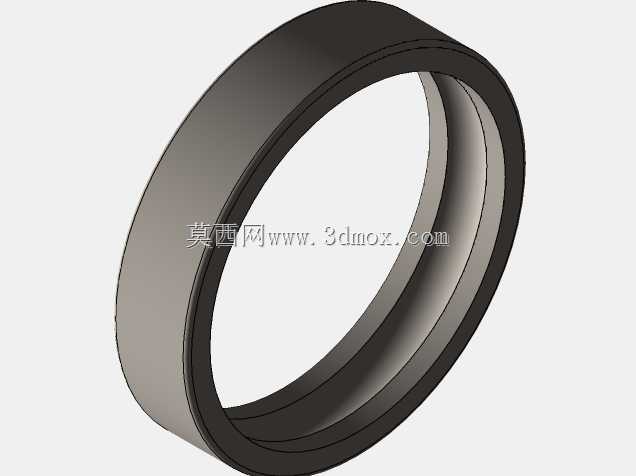

在产品功能特性上，这款轴承采用经典的双滚道套圈搭配钢球滚动体的结构，内圈与旋转轴过盈配合随轴同步转动，外圈与设备轴承座过渡配合起到固定支承作用，滚动体均匀排布在内外圈的弧形滚道之间，将传统滑动摩擦转化为滚动摩擦，摩擦系数仅为滑动支承的十分之一不到，能有效降低设备运转的动力损耗。同时保持架将每颗滚动体均匀分隔，避免滚动体之间直接接触产生额外摩擦与碰撞，保障运转过程的平稳性，降低运行噪音。

设计过程中，首先围绕通用安装场景的尺寸边界做参数匹配，严格遵循通用轴承的安装尺寸规范，内圈内径、外圈外径、装配总宽度都适配常规轴承座与轴径的安装公差，安装时无需额外做非标改制，可直接替换同规格的标准件使用。滚道的曲率半径经过反复校核，略大于钢球半径，既保证钢球与滚道有足够的接触面积分散载荷，又避免接触面积过大导致摩擦阻力升高。内外圈的挡边高度经过优化，既能够对滚动体形成可靠的轴向限位，承受额定范围内的轴向窜动载荷，又不会因为挡边过高增加不必要的材料成本与装配难度。钢球的数量与直径经过载荷分布计算，在套圈滚道的有效空间内排布最优数量的滚动体，保证径向载荷均匀分布在每颗钢球上，避免局部应力集中导致的早期疲劳失效。保持架采用浪形冲压结构，重量轻、装配便捷，运转过程中不会对滚动体形成过度卡滞，适配多数常规工况的使用需求。

在外形与安装边界设计上，轴承整体为标准环形结构，两端面为平行的平整安装面，装配时可直接贴合轴肩与轴承座端面完成轴向定位，外圈与内圈的同轴度公差控制在极高精度范围内，保障高速运转时不会出现偏心抖动。所有棱边都做了微小倒角处理，既避免装配时锋利边缘划伤操作人员或配合零件，也能引导轴承顺利压入安装位，不会出现卡滞、啃伤配合面的问题。密封相关的结构预留了标准槽位，用户可根据使用场景选择开式或者加装防尘盖、密封圈的配置，适配粉尘、潮湿等不同的恶劣作业环境。
