后置发动机CVT驱动卡丁车结构设计

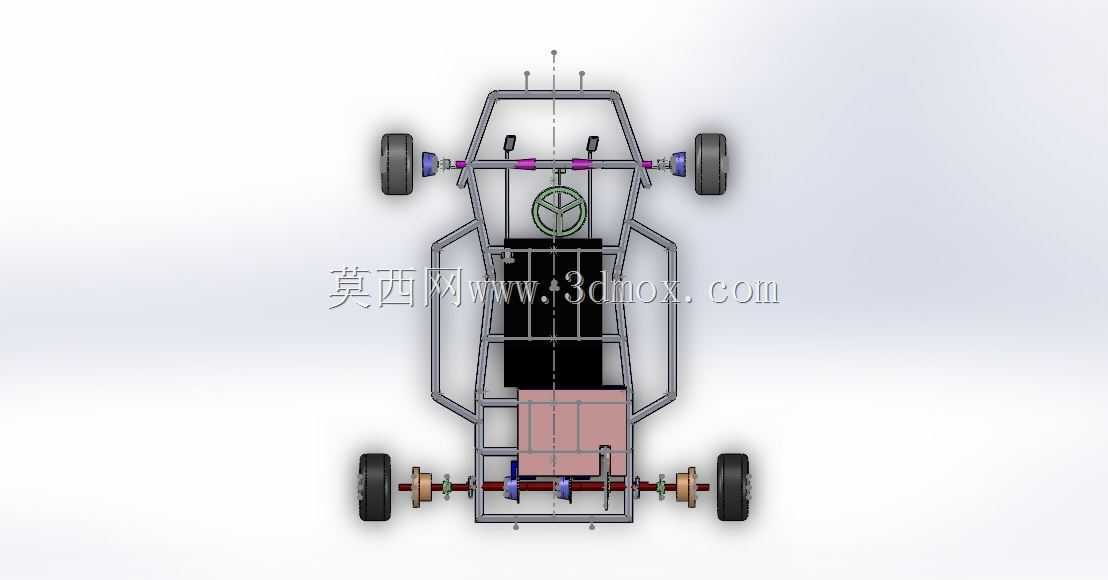

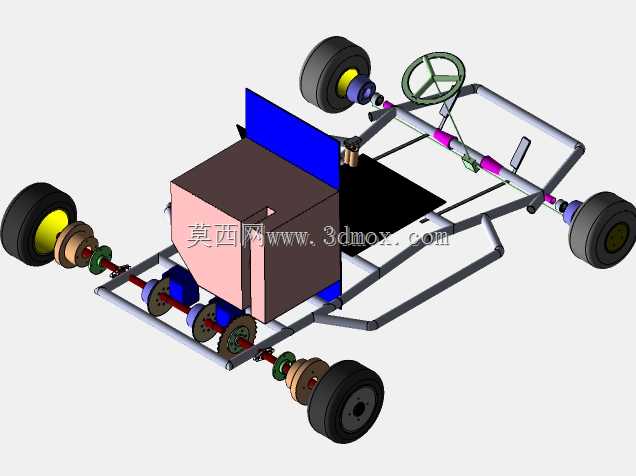

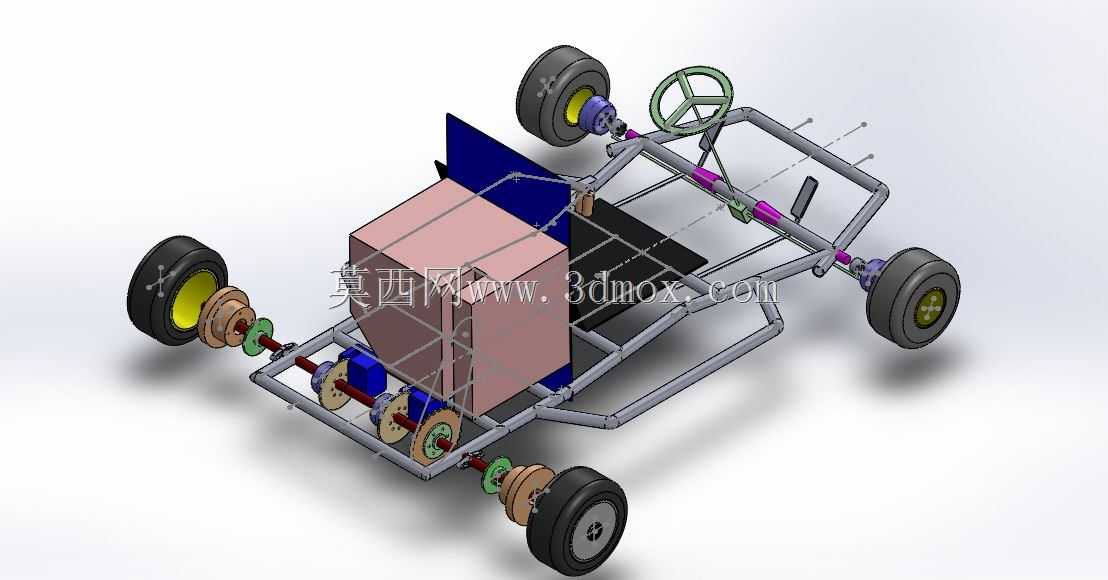

该卡丁车主要面向休闲娱乐场地、户外越野体验、青少年机械教学实训等场景使用，可作为场地竞速体验载具、机械结构教学演示载体，也可作为小型非道路休闲代步装置适配封闭园区、露营场地的短途移动需求，整体结构兼顾轻量化与结构强度，适配非铺装路面的轻度颠簸工况。整车采用后置动力布局，将发动机安装于驾驶座后方的车架尾部区域，搭配CVT无级变速驱动结构，可实现动力的平顺输出，无需手动换挡操作，降低驾驶操作门槛，适配休闲场景下不同驾驶经验的使用者操作需求。制动系统采用内轴制动结构，将制动组件集成于传动半轴位置，相比传统轮边制动结构可减少轮端冗余重量，同时提升制动传动效率，缩短制动响应路径，保障行驶过程中的制动可靠性。设计过程中优先采用管式桁架车架结构，通过多段金属管材拼接形成笼式承载框架，在控制整体自重的前提下保障车架的抗扭、抗冲击性能，可承受行驶过程中来自路面的颠簸冲击以及转向、制动时的侧向载荷。转向系统采用前置转向机连接方向盘的直连传动结构，转向拉杆直接连接前轮转向节，减少转向虚位，提升转向操控的精准度，适配场地驾驶时的灵活转向需求。行走机构采用四轮独立布局，前轮负责转向与承载，后轮负责动力输出，轮组搭配橡胶轮胎与轮毂组件，可缓冲路面细碎颠簸，轮端预留了制动盘、传动法兰的安装接口，可根据实际使用需求更换不同抓地性能的轮胎组件。整车安装边界充分考虑人体工程学需求，驾驶位预留足够的腿部操作空间，方向盘安装角度适配常规坐姿下的操作姿态，发动机安装位设置了独立的固定支架，预留了减震缓冲垫的安装位置，可降低动力运行时的振动传递至车架与驾驶位。动力传输路径从后置发动机输出端连接CVT变速机构，再通过传动轴将动力传递至后轮半轴，传动路径短且结构紧凑，减少动力传输过程中的损耗，同时便于后期的维护与部件拆装。车架各连接点位均预留了标准安装孔位，可根据使用需求加装防护外壳、座椅安全带、照明组件等附属配件，拓展整车的使用场景适配性。
