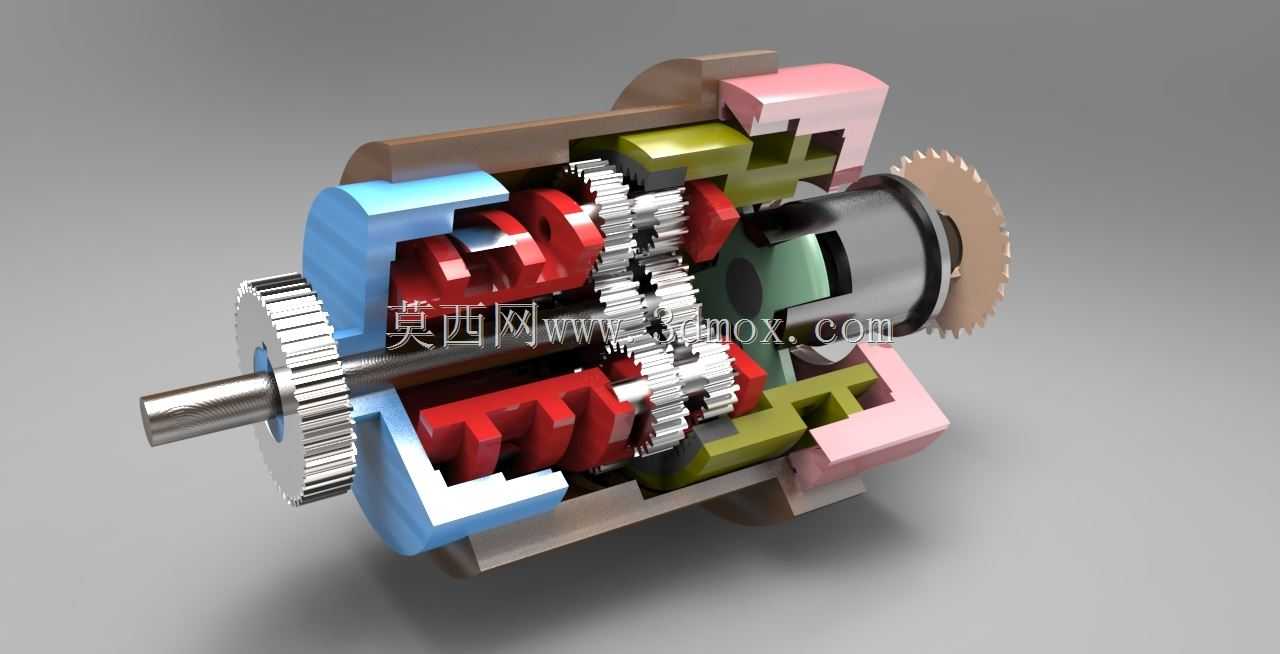

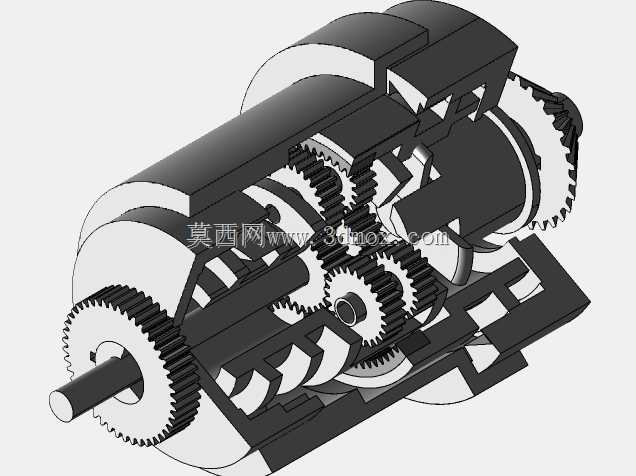

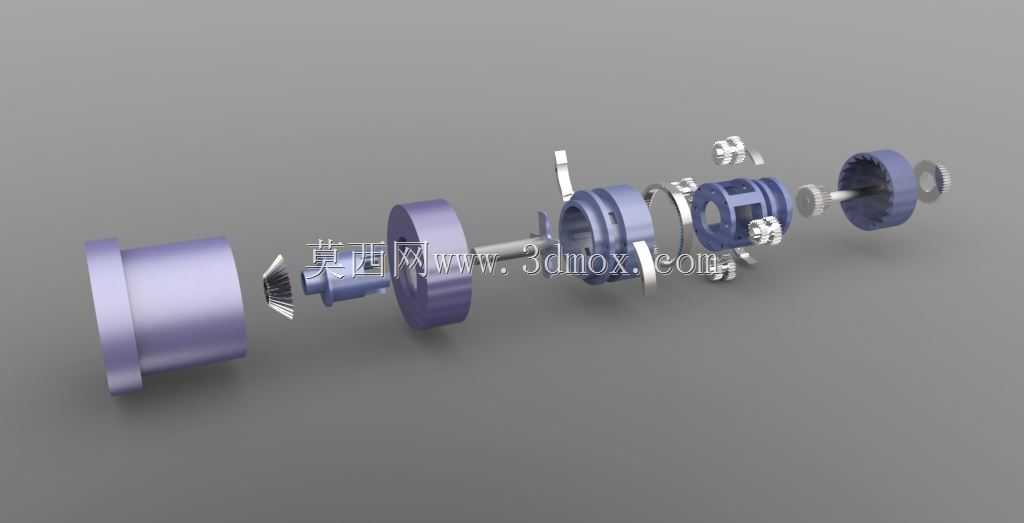

五速行星齿轮传动箱结构展示

这款五速行星齿轮传动装置，主要面向轻型动力传输场景设计，可适配摩托车、电动自行车等小型代步车辆的动力传递需求，也可拓展应用于小型农用机械、园林工具等需要多级变速输出的动力设备中，能够在紧凑的安装空间内实现多档位转速与扭矩的转换匹配，满足不同工况下的动力输出要求。从结构设计来看，该传动箱采用行星轮系的经典排布逻辑，通过多组行星齿轮与太阳轮、齿圈的配合切换，实现五个不同传动比的档位输出，相较于传统定轴式变速结构，行星轮系的同轴排布方式能够大幅压缩传动机构的轴向尺寸，让整体结构更加紧凑，同时多齿啮合的传动特性也让动力传递过程更加平稳，承载能力更强，能够有效降低传动过程中的冲击与噪音。在功能特性上，该传动箱可根据输入转速与负载需求切换对应档位，低速档位可输出更大扭矩，满足起步、爬坡等大负载工况的动力需求，高速档位可实现更高的输出转速，适配平稳巡航的低负载工况，多档位的设计能够让动力源始终保持在高效工作区间，提升整体动力系统的能源利用效率。设计过程中充分考虑了安装边界的适配性，输入轴与输出轴采用同轴布局，能够直接对接多数小型动力设备的动力输出端与负载输入端，无需额外加装换向传动结构，降低了整机的装配复杂度。箱体外壳采用剖分式结构设计，既能够为内部齿轮组提供充足的防护，避免外界灰尘、水汽侵入齿轮啮合区域，也方便后期的维护与检修。内部齿轮组采用错位排布的方式，在有限的箱体内腔中完成五组传动比的齿轮布置，同时预留了充足的润滑空间，可通过飞溅润滑的方式为所有啮合齿轮与支撑轴承提供润滑，减少传动过程中的磨损，延长部件的使用寿命。各档位的切换机构集成在箱体内部，结构紧凑可靠，能够避免外置换挡机构容易出现的卡滞、进灰等问题，提升变速操作的顺畅度与可靠性。
