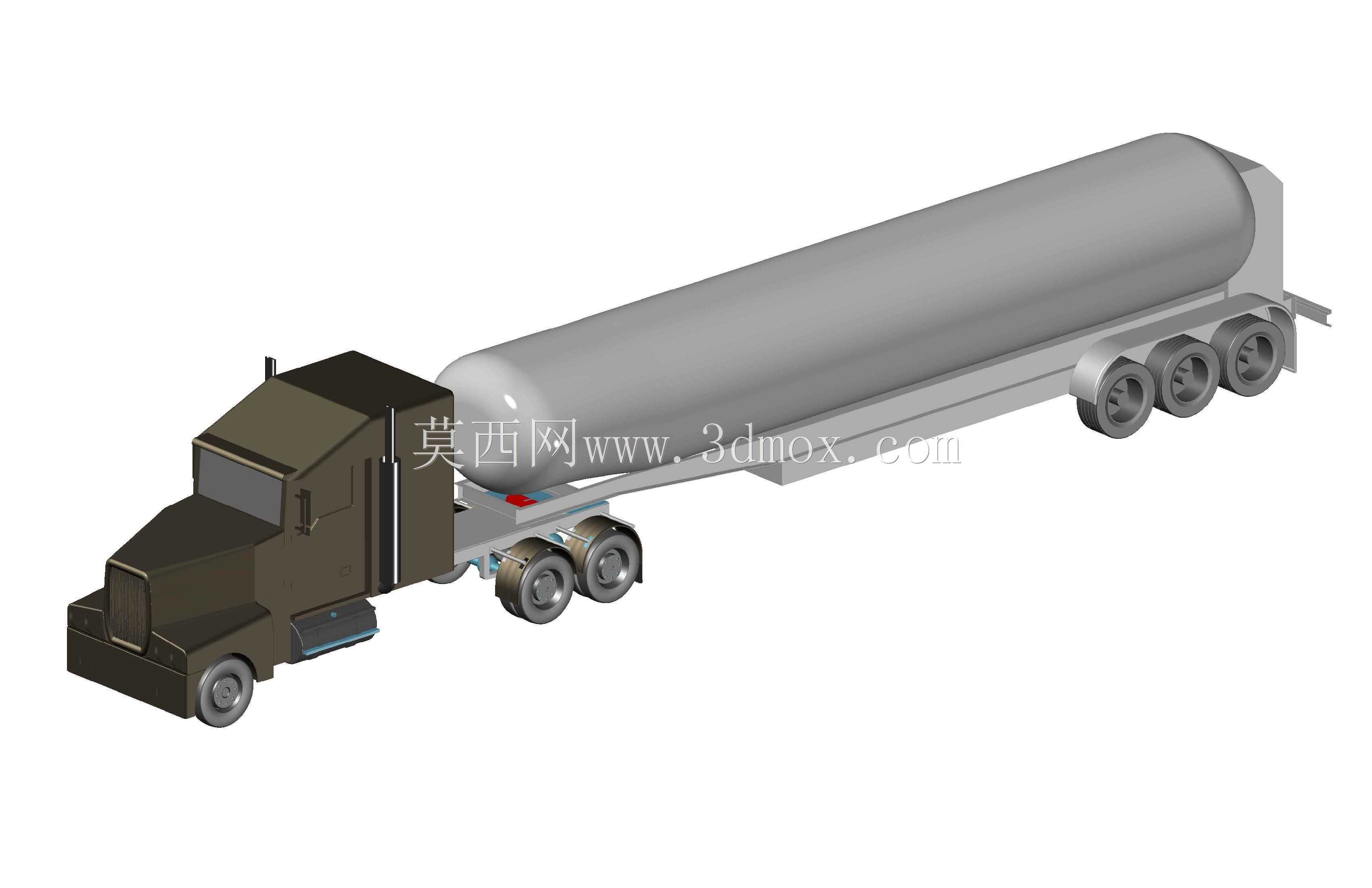

长挂式液氮低温运输槽罐车结构

这款液氮运输半挂车辆，主要面向工业气体储运、低温冷链物流、科研院所物料转运、冶金行业冷却介质配送、医疗领域生物样本配套运输等场景，承担常压下-196℃液氮介质的长距离公路运输任务，解决低温液态气体跨区域配送的设备适配问题，保障运输过程中介质的低损耗、高安全性。整车采用牵引头加挂装罐体的分体式半挂结构，牵引头为长头重载货运底盘，预留了足够的动力输出冗余与驾驶操控空间，能够适配不同等级公路的行驶工况，挂装部分的核心承载为卧式圆柱形低温储槽，罐体采用长径比适配公路运输限界的比例设计，整体外廓尺寸严格符合道路货运车辆的外廓尺寸限值要求，可顺利通过常规收费站、限高杆与城乡道路通行节点，无需额外办理超宽超高超限运输审批，适配常规干线物流的通行条件。设计过程中优先考虑低温介质储运的安全特性，罐体采用双层夹套结构的设计思路，内层为耐低温合金材质储液腔，外层为防护承载壳体，夹层预留真空绝热层的安装空间，能够大幅降低外界环境热量向罐内传导，减少液氮在运输途中的蒸发损耗，同时避免罐体外壁出现结霜凝露影响周边部件使用寿命。罐体与挂车底盘的连接采用多组高强度鞍座与绑带结构，均匀分布承载罐体的满载重量，避免运输途中颠簸、急刹、转弯工况下罐体出现位移、应力集中的问题，挂车底盘配置多组重载车桥与板簧悬架，能够分摊满载时的轴荷，满足公路货运的轴荷限值要求，同时适配不同路况的减震需求，减少路面颠簸传递到罐体的冲击载荷。牵引头与挂车之间采用标准半挂牵引销连接，兼容市面主流重载牵引车头的挂载接口，用户可根据自身车队的车头配置灵活搭配，无需定制专属连接结构。罐体尾部预留了安全附件、操作阀门、液位监测装置的安装位置，方便装卸料作业人员在地面即可完成全部操作，无需登高作业，降低日常操作的安全风险，同时罐体周边设置了防护栏结构，避免行驶过程中飞溅的碎石、杂物撞击罐体外壳造成损伤。整车的管路布局沿底盘纵梁内侧排布，既避开了行驶过程中的易磕碰区域，也方便后期检修维护时快速排查管路问题，所有低温管路都配套了绝热防护层，避免管路出现冷量损耗与外壁结冻的问题。
