大学生方程式赛车钢管式车架底盘结构

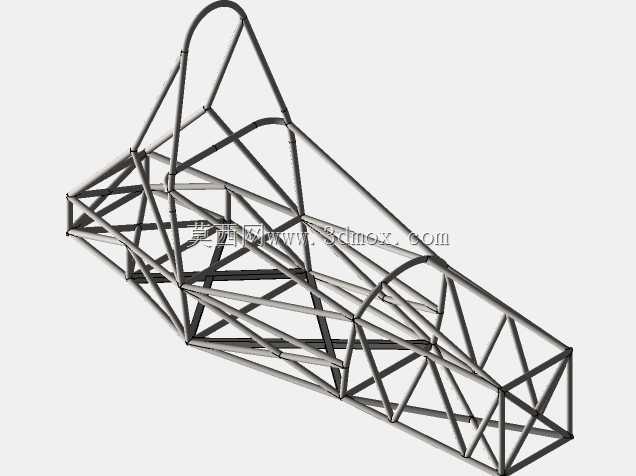

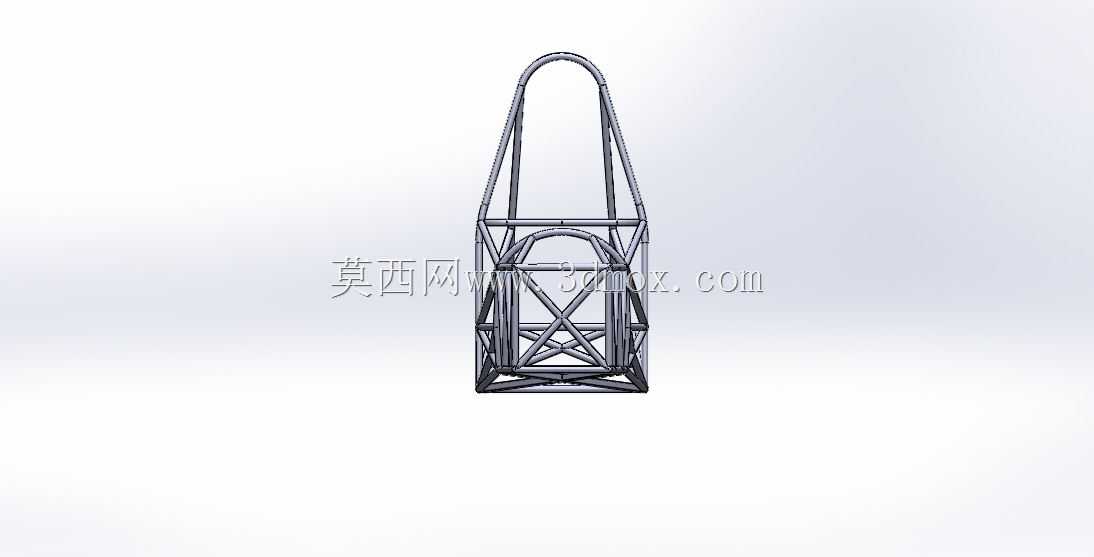

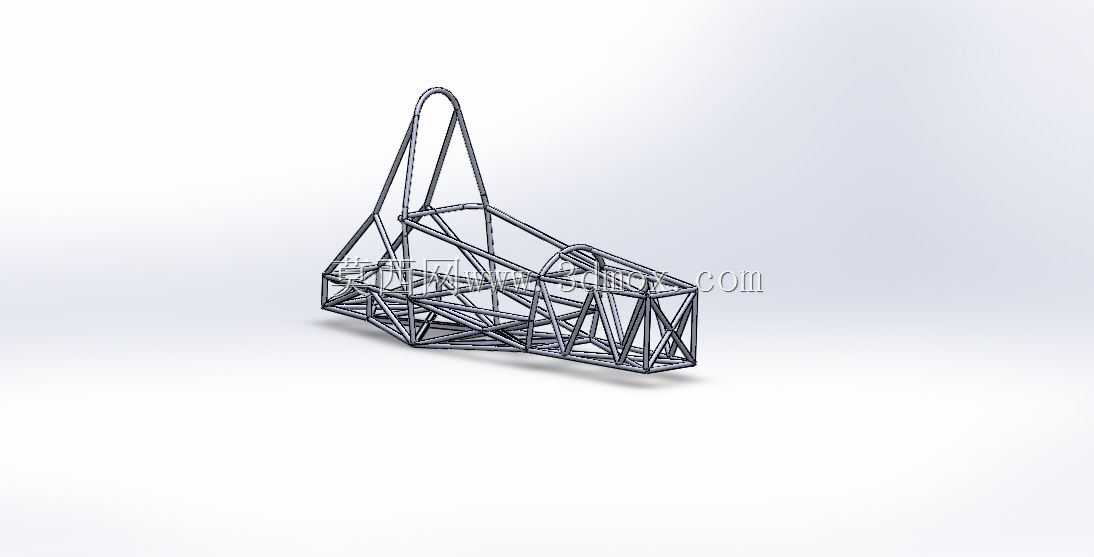

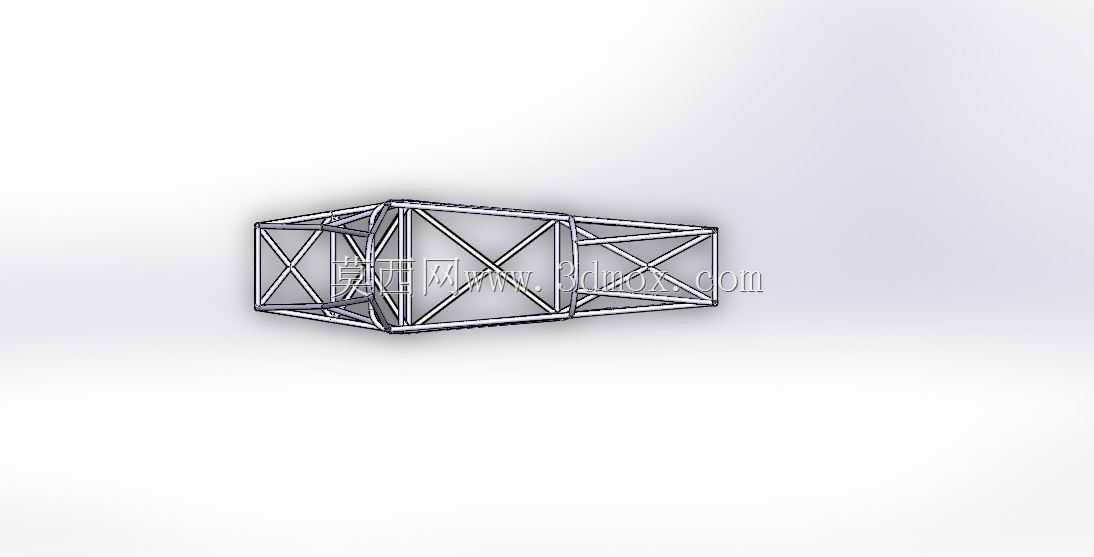

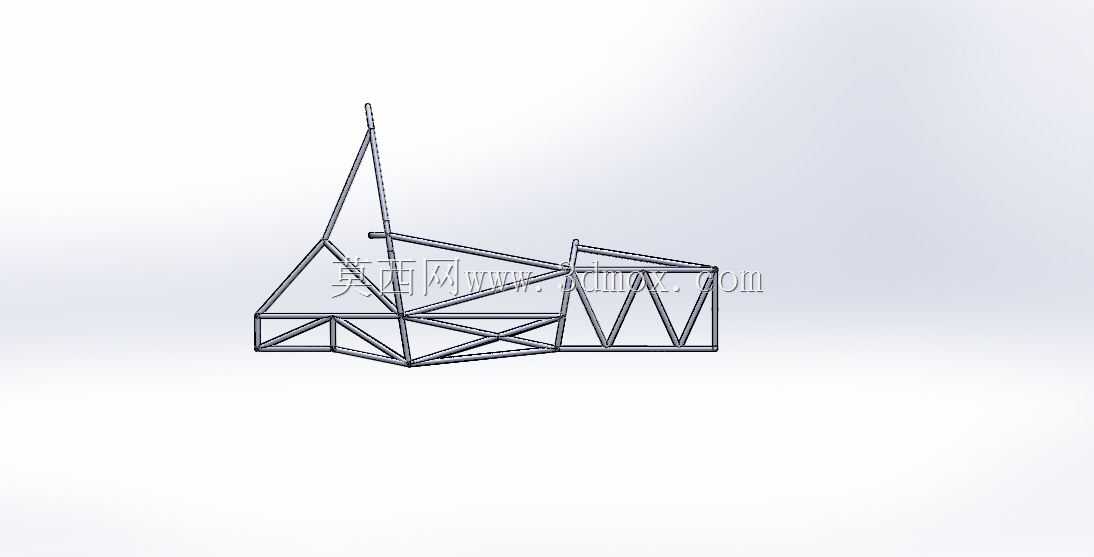

该结构为面向大学生方程式赛事打造的钢管式赛车底盘，是小型单座方程式赛车的核心承载基体，核心应用场景为SAE系列大学生方程式竞赛的整车装配、赛道测试与动态竞技环节，同时可作为赛车工程教学、底盘结构研发的实体参考载体，适配高校车队赛车研发阶段的结构验证、悬架匹配、人机布局校核等核心工作。作为赛车所有总成的安装基体，该底盘承担着固定动力总成、悬架系统、转向机构、制动单元、座椅及安全防护结构的核心作用，能够将赛车行驶过程中发动机输出的驱动力、制动时的地面制动力、过弯时的侧向载荷、颠簸路面的冲击载荷均匀传递分散到整个车架结构，保证整车在极限驾驶工况下的结构稳定性与形位精度，避免各总成安装位置出现偏移影响行驶性能。该底盘采用空间桁架式钢管焊接结构，整体设计围绕高刚性、轻量化的核心目标展开，主承力管采用大管径高强度合金钢管，沿载荷传递路径布置形成连续的闭合受力环路，在驾驶舱区域按照赛事安全规则设计了防滚环、侧边防撞结构、前部吸能区安装位，能够在碰撞工况下为车手提供充足的生存空间；悬架安装点采用局部加强的小管径钢管拼接，精准控制硬点位置精度，保证悬架几何参数在受力状态下的变形量控制在设计阈值内，避免影响车轮定位参数导致操控性能下降。设计过程中优先遵循载荷路径最短原则，每一根钢管的走向都对应实际行驶中的载荷传递方向，减少无承载作用的冗余结构，在保证扭转刚度、弯曲刚度满足赛事要求的前提下尽可能降低结构自重，实现轻量化与刚性的平衡；同时充分考虑各总成的安装边界，预留了发动机、差速器、冷却系统、线束、燃油系统的安装空间，驾驶舱区域按照人机工程学要求预留了车手坐姿、方向盘、踏板组的操作空间，保证车手在佩戴头盔、赛车服的状态下有充足的操作空间，同时满足赛事规则对安全结构的尺寸要求。整体外形为前窄后宽的楔形桁架结构，前部预留前悬架、转向机构的安装空间，中部为驾驶舱承载区域，后部为动力总成安装区域，各安装硬点的位置精度控制在毫米级，能够直接匹配对应设计的双叉臂悬架、转向机、制动踏板组等部件，不需要额外进行结构改制即可完成整车装配，有效降低车队的加工装配难度，缩短研发迭代周期。
