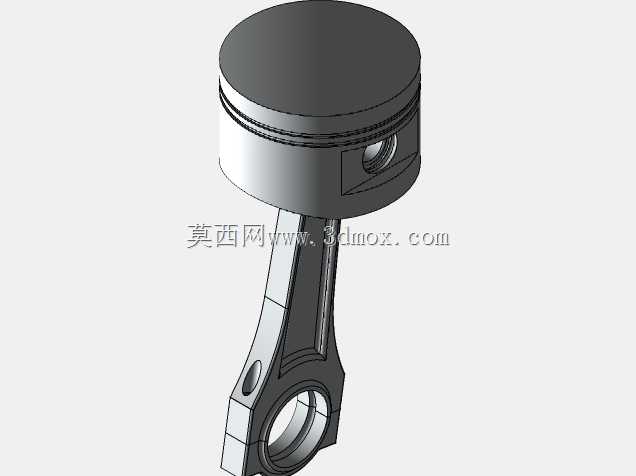

内燃机活塞连杆组件结构设计

活塞连杆组件是内燃机核心的动力转换部件，广泛应用于车用汽油机、柴油机、小型通用动力机械、工程机械动力单元等场景，承担着将气缸内燃料燃烧产生的高温高压气体作用力转化为曲轴旋转扭矩的核心作用，是内燃机实现热能向机械能转换的关键传动构件。在实际设备运行中，活塞直接承接燃烧做功冲程的气体推力，在气缸套内做高频往复直线运动，通过活塞销将作用力传递给连杆，连杆再将往复直线运动转化为曲轴的旋转运动，整套组件的运行精度直接决定了内燃机的动力输出效率、运行平顺性与使用寿命。从功能特性来看，活塞头部设计有环槽结构，用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气窜入曲轴箱降低做功压力，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油损耗；活塞裙部设计为适配气缸内径的圆柱面，在往复运动中起到导向作用，承受侧推力的同时保证活塞运动姿态稳定，避免出现偏磨、敲缸等异常工况。连杆部分采用小头、杆身、大头的三段式结构，小头通过活塞销与活塞铰接，内部设计有衬套安装位以降低铰接部位的磨损，杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低组件自身重量，减少往复运动产生的惯性力，降低曲轴运转的动平衡负荷；连杆大头为剖分式结构，通过连杆螺栓与连杆盖紧固，包裹在曲轴连杆轴颈上，内部设计有轴瓦安装位，保障旋转部位的润滑与耐磨性能。在设计过程中，需要严格匹配对应排量内燃机的气缸直径、活塞行程、压缩比参数，活塞的顶面形状需要配合燃烧室结构优化气流组织，提升油气混合效率与燃烧充分度；活塞销孔的中心位置需要根据侧推力方向做偏心设计，降低活塞换向时对气缸壁的敲击噪音；连杆的长度参数需要严格匹配曲轴曲柄半径，控制活塞运动的止点位置精度，避免活塞碰撞气门或气缸盖；同时整套组件的重量需要严格控制分组公差，同一台内燃机装配的活塞连杆组重量差需要控制在极小范围内，避免运转时产生过大的不平衡振动。安装边界方面，活塞外径需要与气缸套内孔保持合理的配合间隙，兼顾热膨胀余量与密封要求，活塞销与活塞销孔、连杆小头衬套的配合需要满足常温装配与高温工作状态下的间隙要求，连杆大头的孔径需要与曲轴连杆轴颈尺寸匹配，连杆螺栓的紧固力矩需要严格符合设计要求，避免高速运转时出现连杆松脱、断裂等严重故障。整套组件的结构设计充分考虑了高温、高压、高转速的恶劣工作环境，在材料选型、结构强度、运动精度上做了针对性优化，能够稳定承担内燃机全工况下的动力传输任务。
