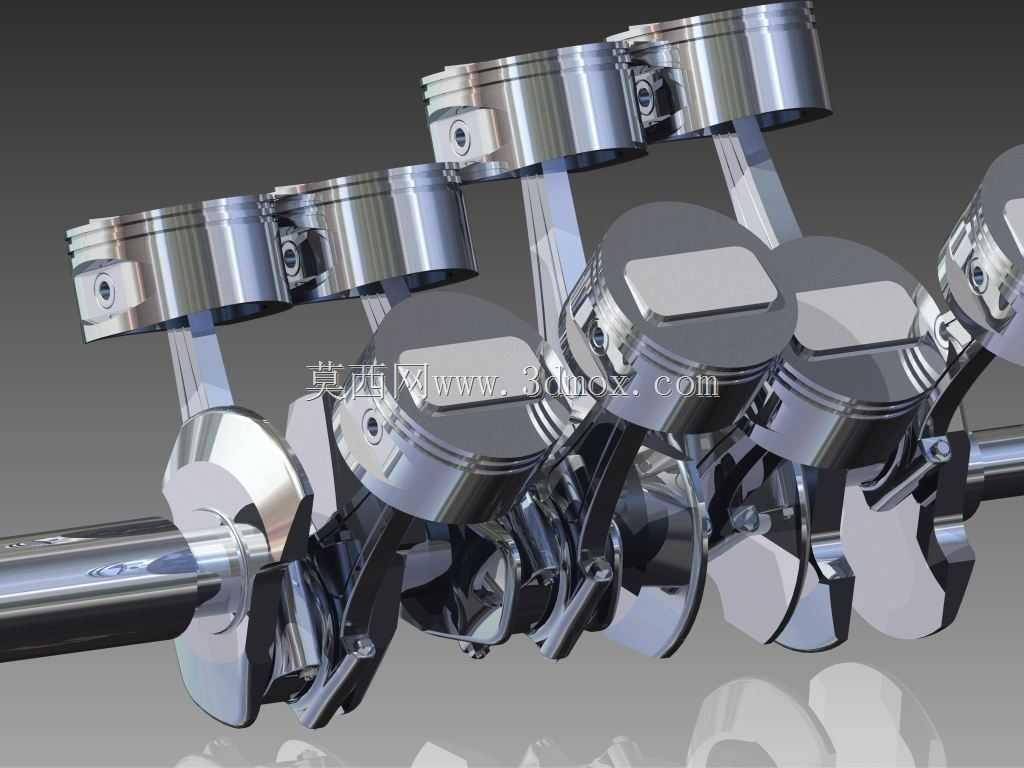

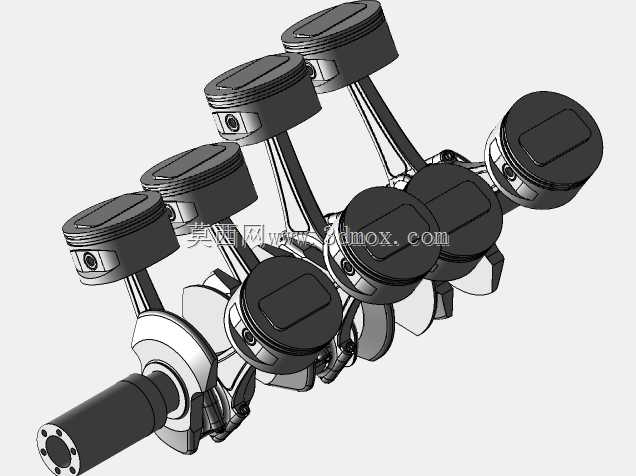

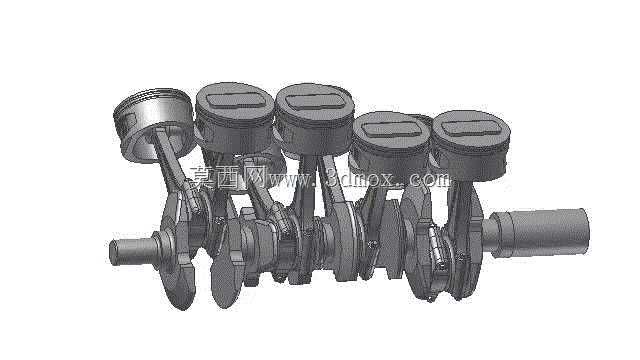

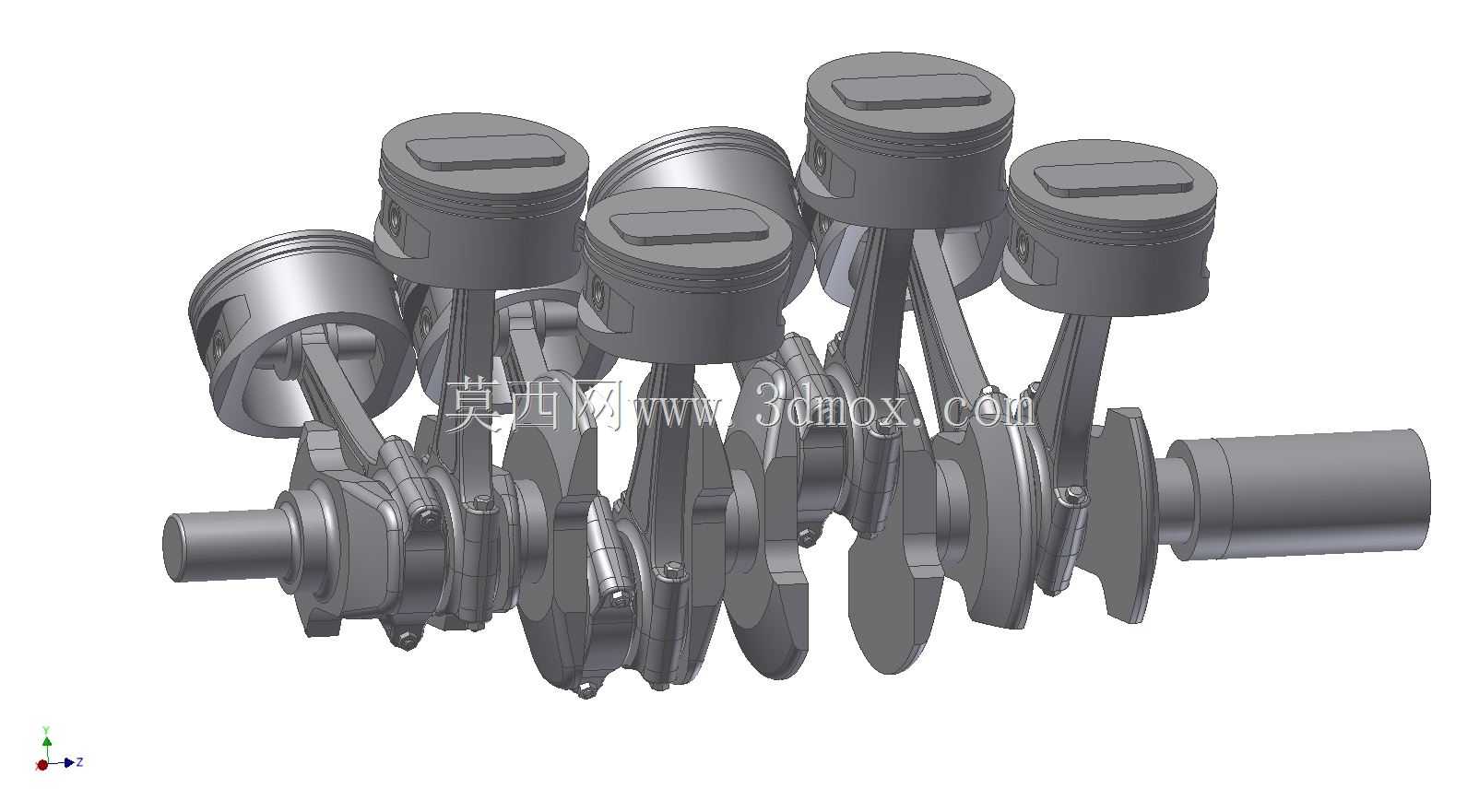

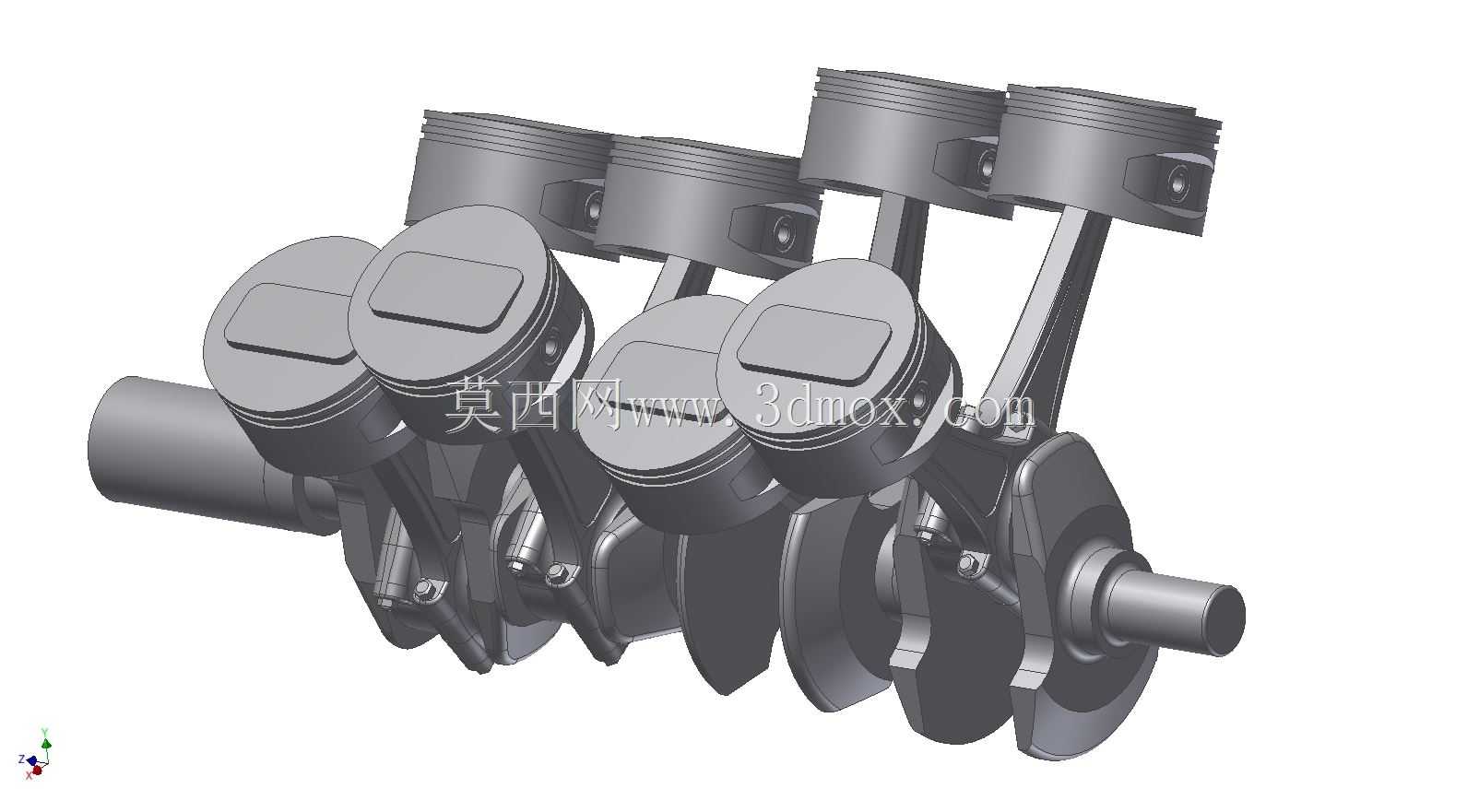

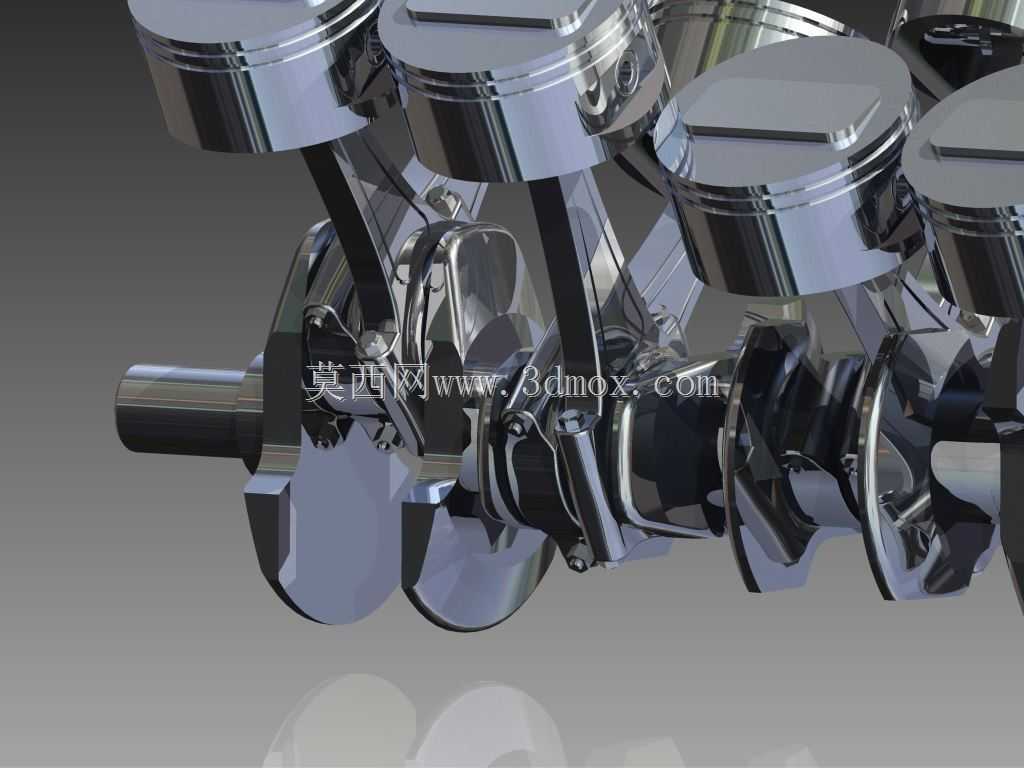

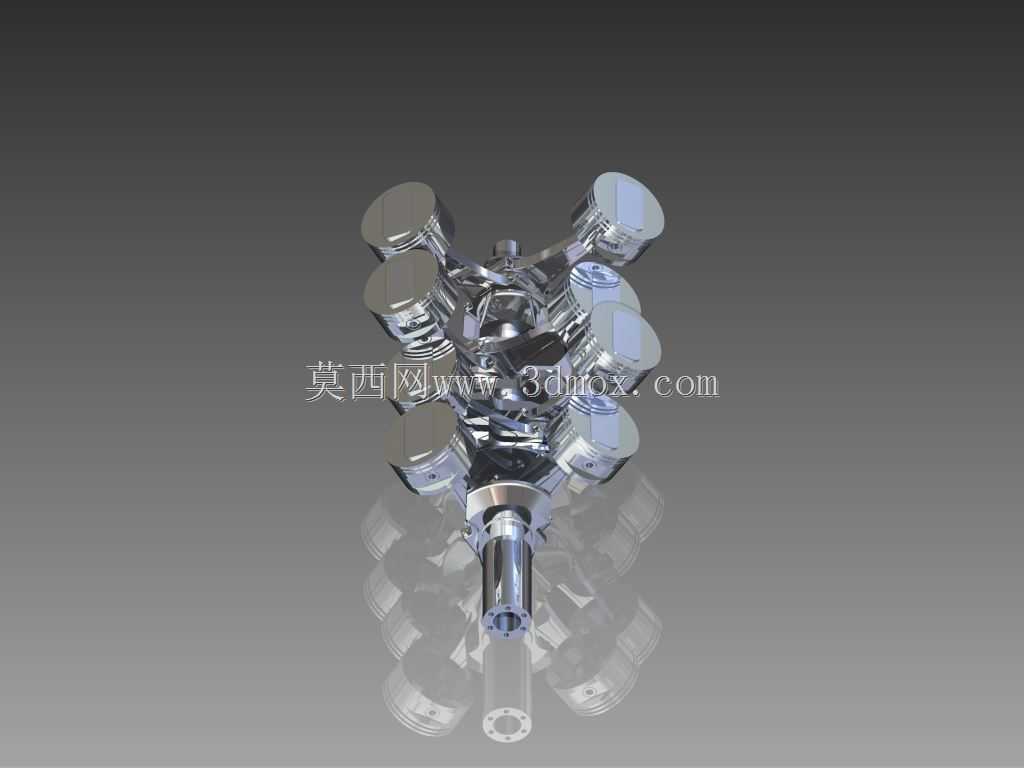

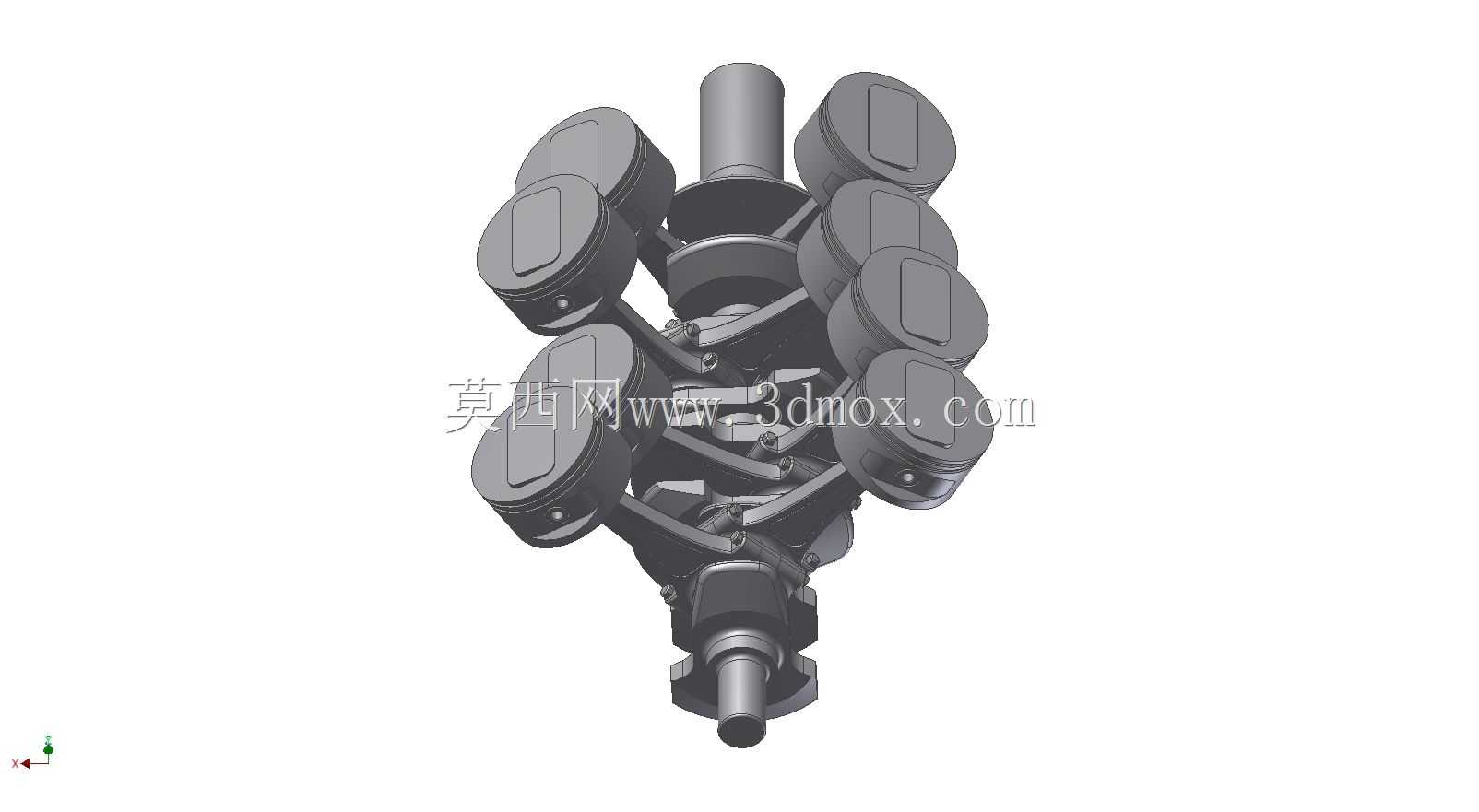

V型八缸发动机曲柄连杆活塞组结构

这套结构是V型八缸内燃机的核心动力转换组件，主要应用于大排量乘用车辆、高性能特种作业车辆、小型固定动力机组的动力输出端，是将燃料燃烧产生的热能转化为旋转机械能的核心执行结构，直接决定了发动机的动力输出平顺性、转速上限与运行可靠性。在实际装车场景中，这套组件安装于发动机缸体下部的曲轴箱腔内，上方活塞对应嵌入V型排布的八个气缸缸筒内，通过活塞环与缸壁形成密封的燃烧腔，承接混合气燃烧爆炸产生的向下推力，再通过连杆将活塞的往复直线运动转化为曲轴的旋转运动，最终将动力传递给飞轮端，对接变速箱或动力输出轴，为整车或作业设备提供持续的旋转动力。整套结构的设计围绕V型90度夹角的气缸排布逻辑展开，曲轴采用错拐式结构设计，八个连杆轴颈按照V8发动机的点火间隔角均匀排布，保证每一次点火做功的间隔均匀，最大程度降低运行过程中的振动与冲击；活塞采用轻量化铝合金结构设计，顶部的凹坑造型匹配燃烧室形状，能够引导混合气形成合理的滚流，提升燃烧效率，活塞裙部做了减摩涂层处理，降低往复运动过程中与缸壁的摩擦损耗；连杆采用锻钢材质，大小端分别通过活塞销与活塞、连杆轴瓦与曲轴连接，杆身采用变截面工字结构，在保证结构强度、承受交变冲击载荷的前提下尽可能降低往复运动质量，减少高转速下的惯性力损耗。在安装边界设计上，曲轴主轴颈的尺寸与位置严格匹配缸体主轴承座的安装孔位，轴向定位台阶设置在中间主轴颈位置，控制曲轴运行过程中的轴向窜动量在合理范围内；活塞在上止点位置时，顶部与缸盖燃烧室的间隙严格控制在压缩比设计要求范围内，避免碰撞气门或出现压缩比不足的问题；连杆大端的侧向摆动范围经过运动仿真校核，不会与曲轴箱内壁、相邻连杆发生运动干涉，整套组件的动平衡精度经过严格调校，能够在高转速工况下保持稳定运行，不会出现异常振动或结构失效问题。
