螺旋轨道齿轮联动大理石循环输送装置

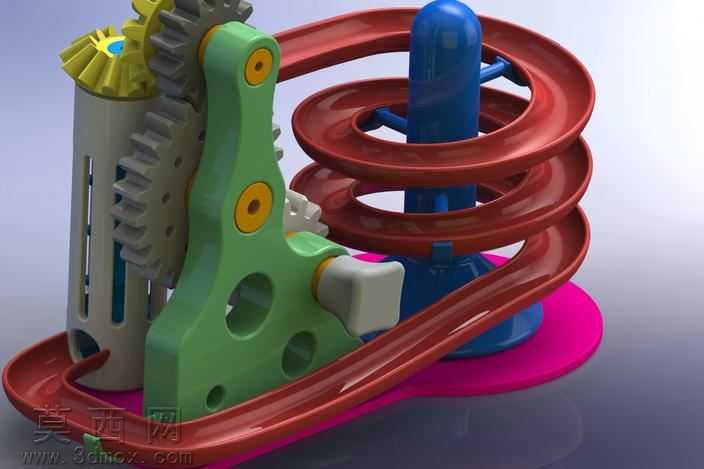

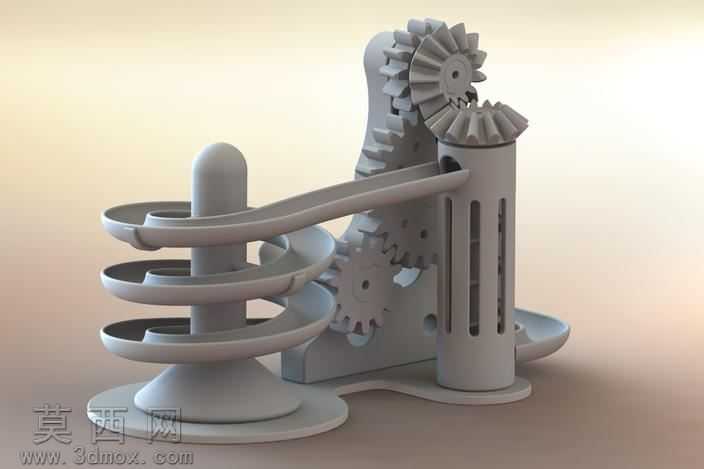

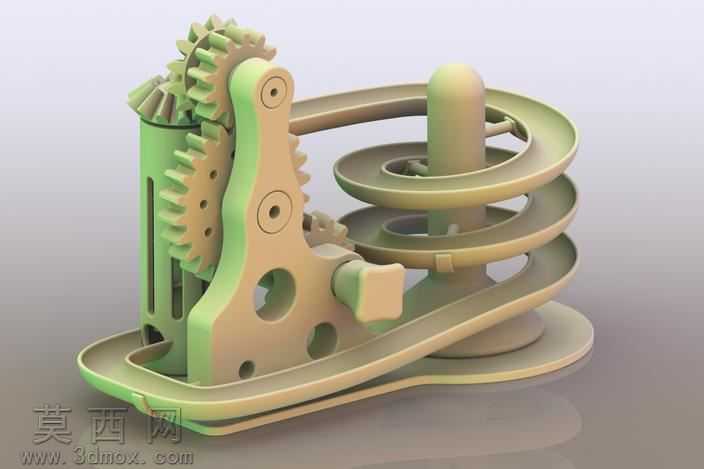

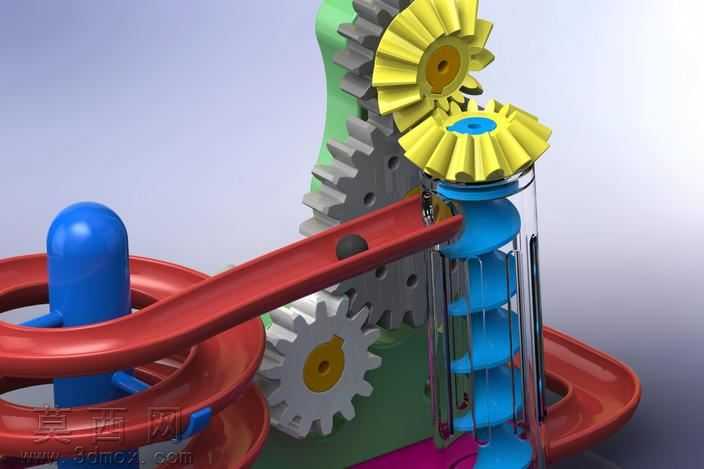

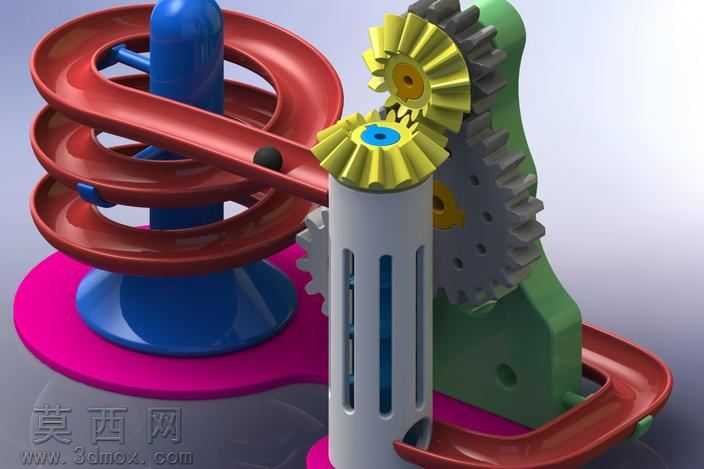

本作品采用三维参数化建模方式完成整体结构搭建，首先对核心传动组件进行基准定位，分别完成圆柱直齿轮、直齿锥齿轮的齿形参数化绘制，保证齿廓啮合精度符合传动比要求，建模过程中对齿轮的安装孔位、减重孔结构进行同步设计，确保各传动部件的装配同轴度与配合间隙合理。装置的支撑结构采用带镂空减重设计的立式支架，建模时对支架上的轴承安装位、齿轮轴固定孔做了精确的同轴约束，保证传动过程中齿轮运转无卡滞。螺旋下滑轨道采用平滑螺旋曲面建模，轨道截面做了适配大理石球体的圆弧凹槽设计，保证大理石在重力作用下沿轨道下滑时不会脱轨，轨道底部衔接螺旋输送机构的入料位，与齿轮传动组件形成完整的循环路径。渲染阶段针对不同部件赋予差异化材质：齿轮与金属轴类部件赋予哑光金属材质，还原机加工金属的细腻质感；支撑支架赋予饱和度适中的绿色工程塑料材质，表面添加细微的磨砂纹理提升真实感；螺旋轨道赋予亮面红色烤漆材质，通过调整反射参数模拟光滑漆面的高光效果；底座与顶部立柱分别赋予玫红色、亮蓝色的塑料材质，通过色彩区分不同功能模块，提升整体视觉辨识度。设计思路上将圆柱齿轮与直齿锥齿轮的传动结构进行集成，利用重力作为大理石沿螺旋轨道下滑的动力，通过齿轮组啮合带动螺旋输送机构将下滑至底部的大理石重新提升至轨道起点，形成无需额外动力输入即可持续循环的趣味机械结构，整体装配过程中对各运动部件做了运动仿真校验，确保齿轮啮合传动顺畅、轨道与输送机构的衔接位置无干涉，完整还原了重力驱动循环传动的机械原理，兼具机械结构展示价值与创意趣味性。
