五缸星型航空活塞动力装置结构

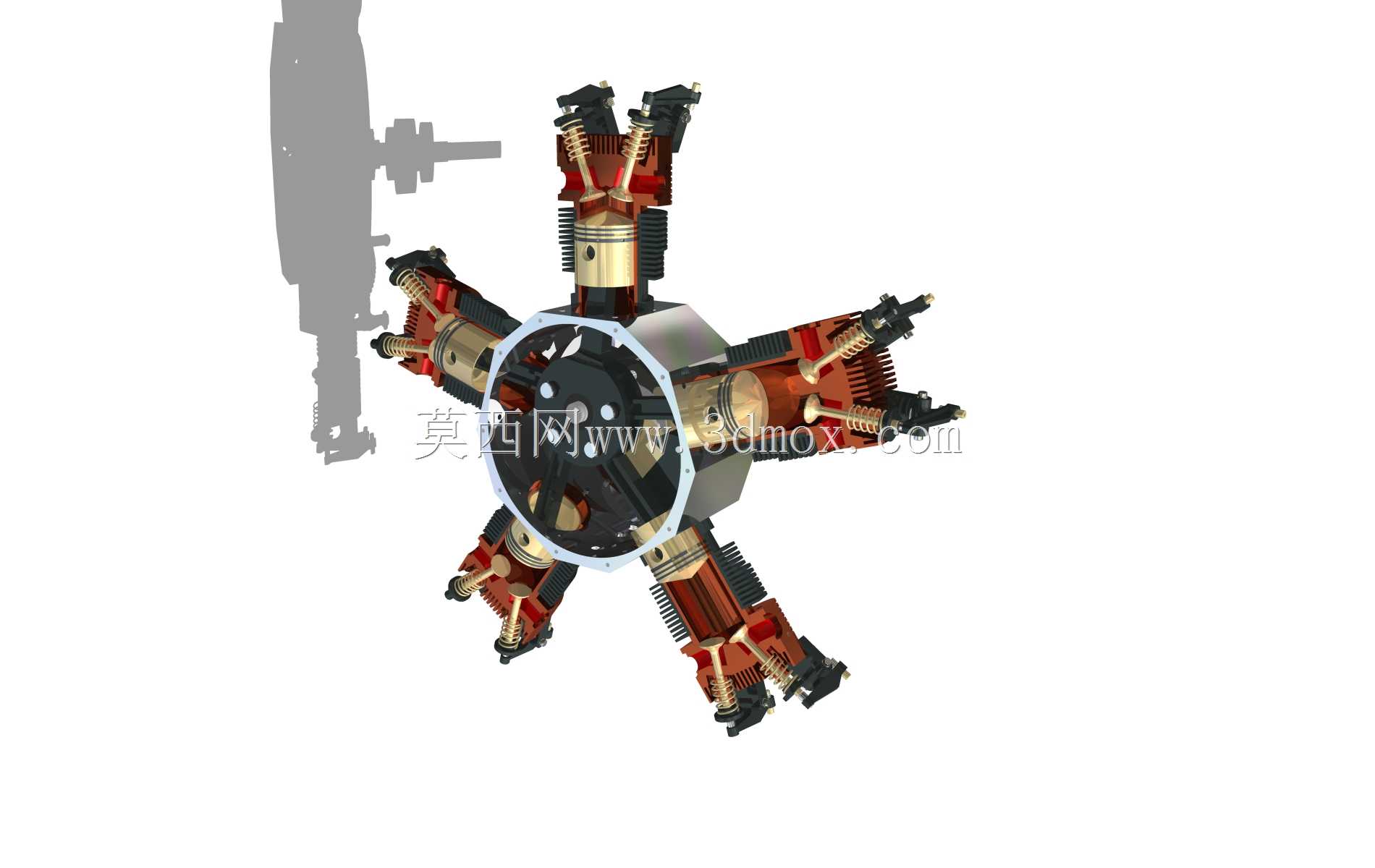

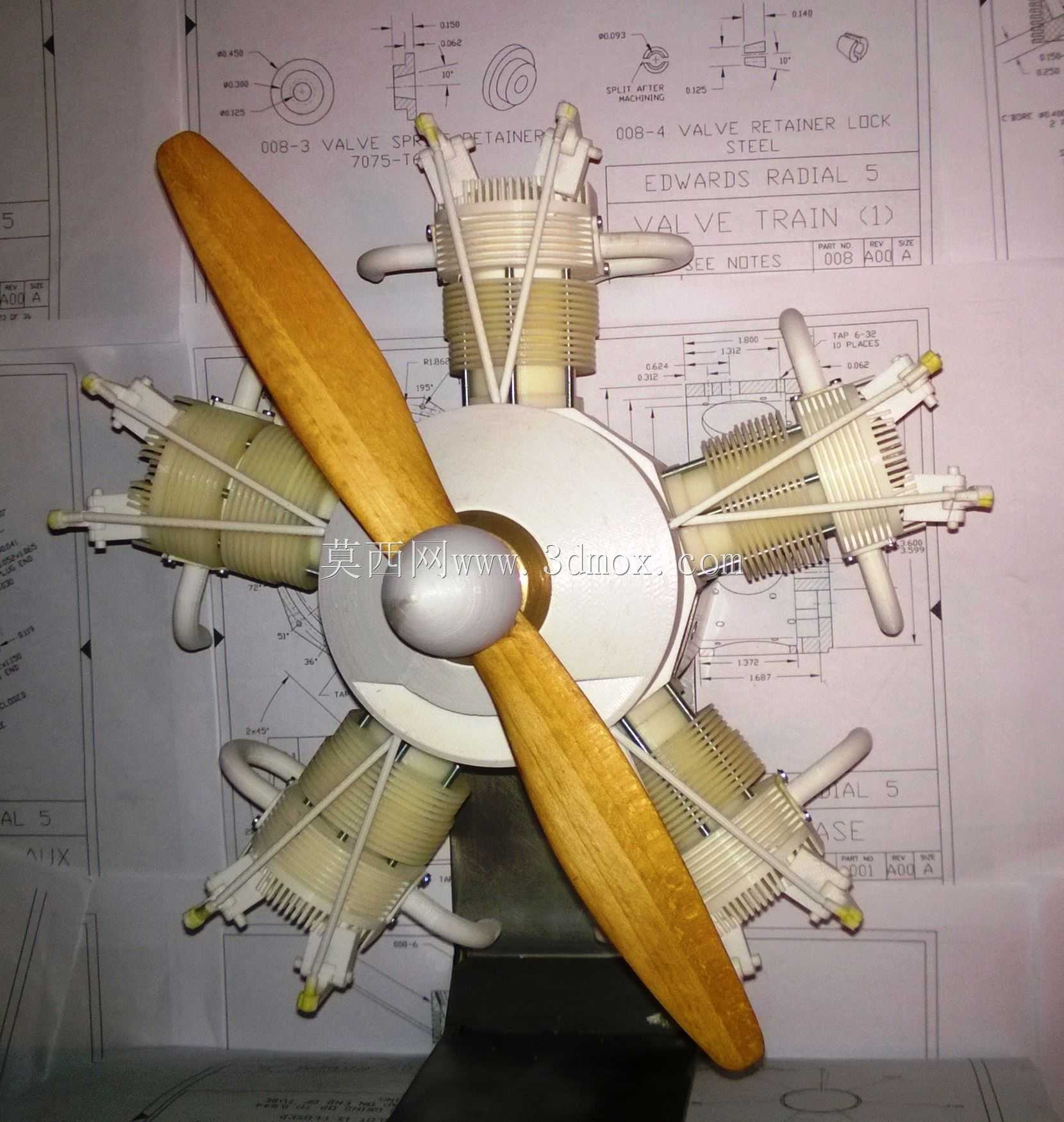

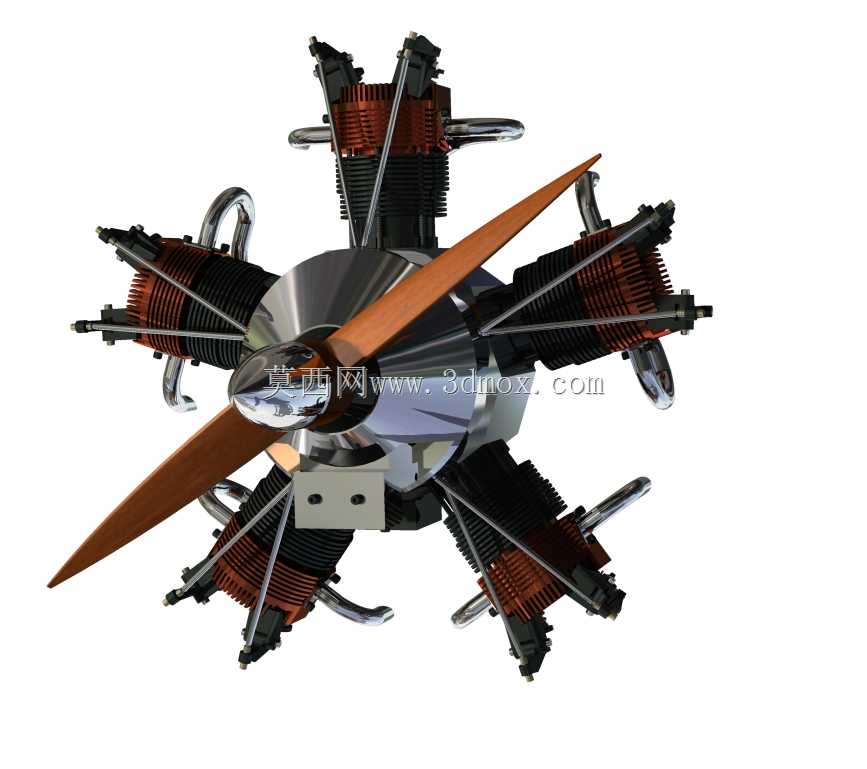

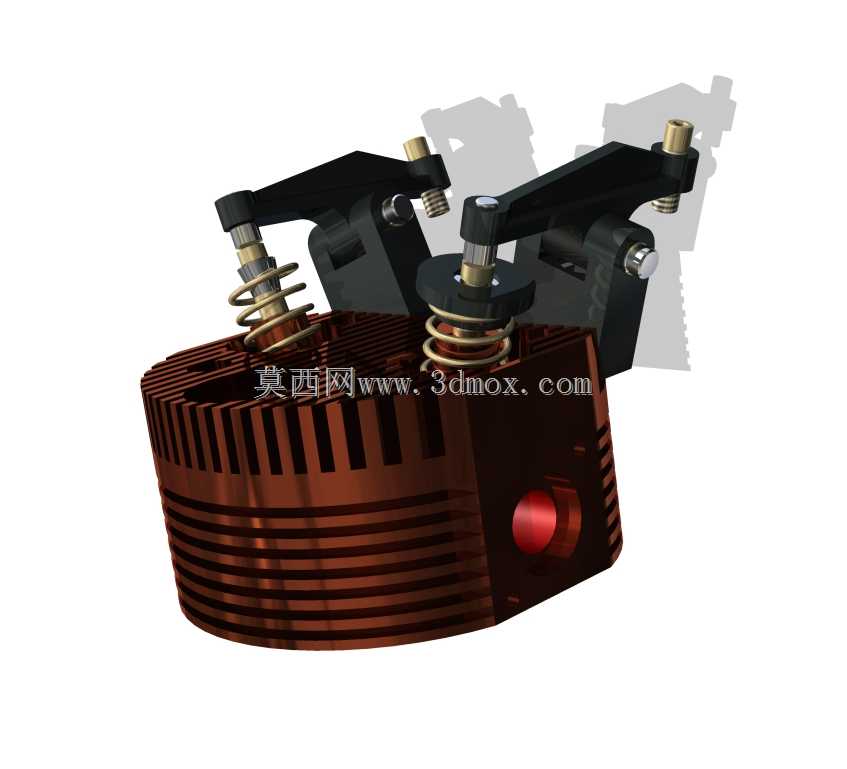

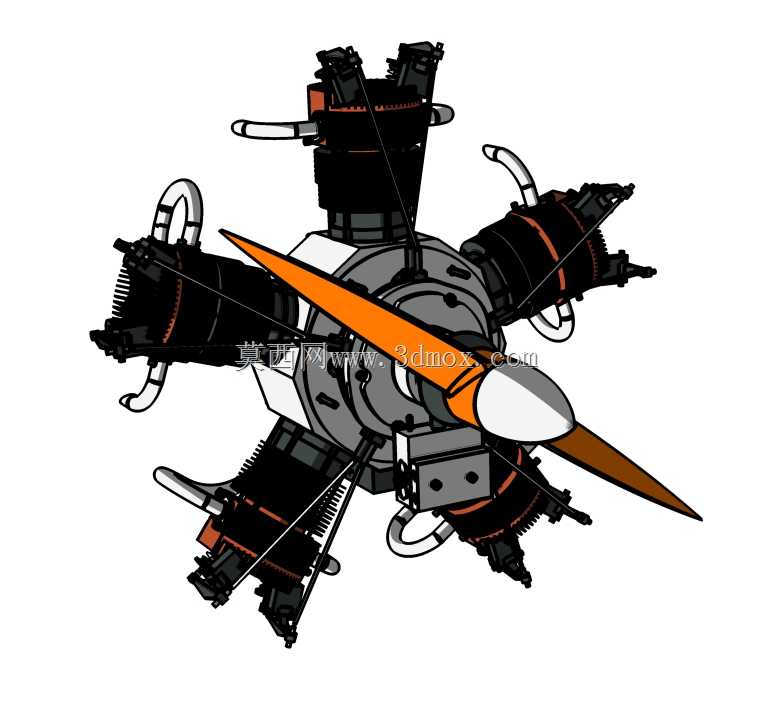

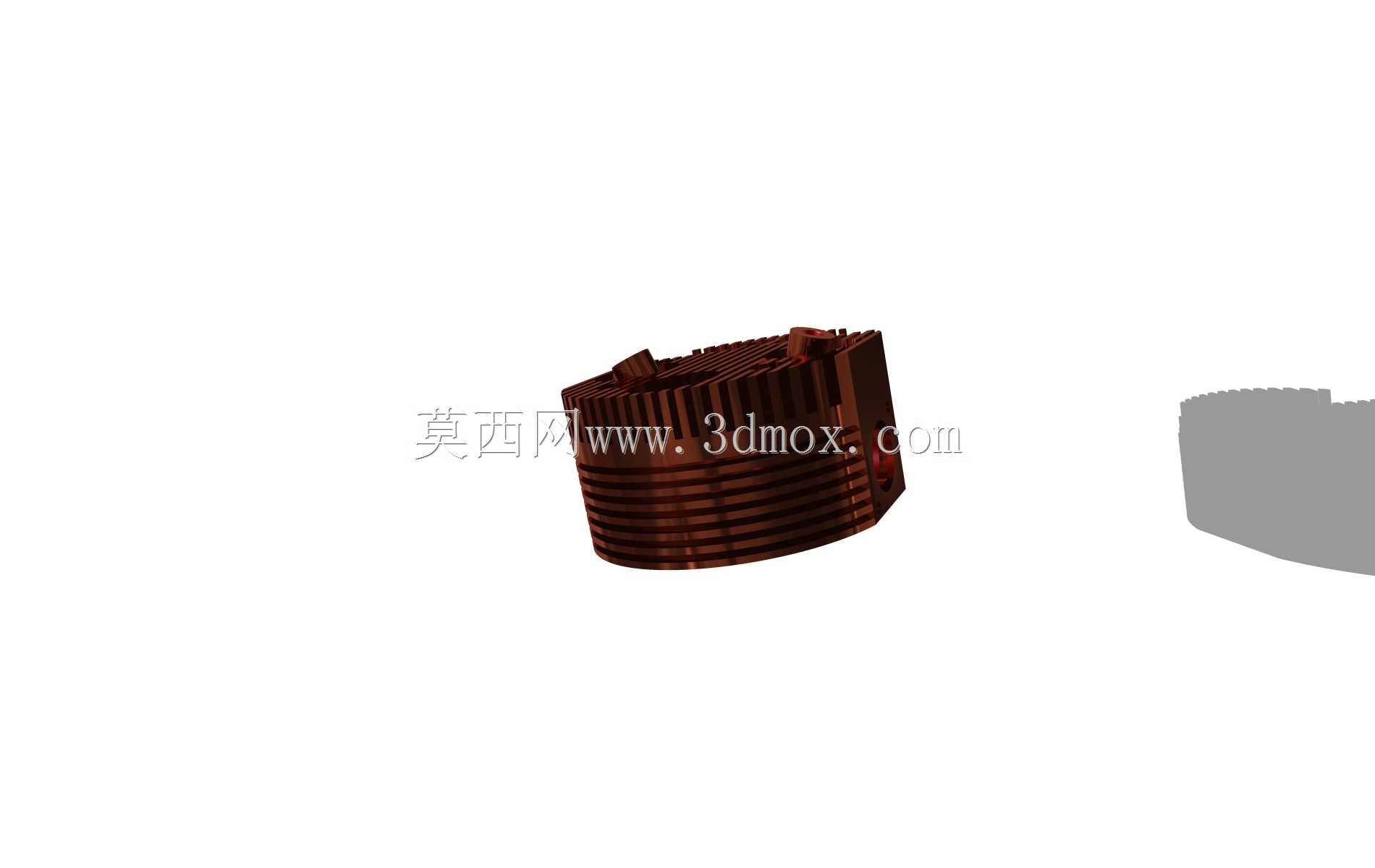

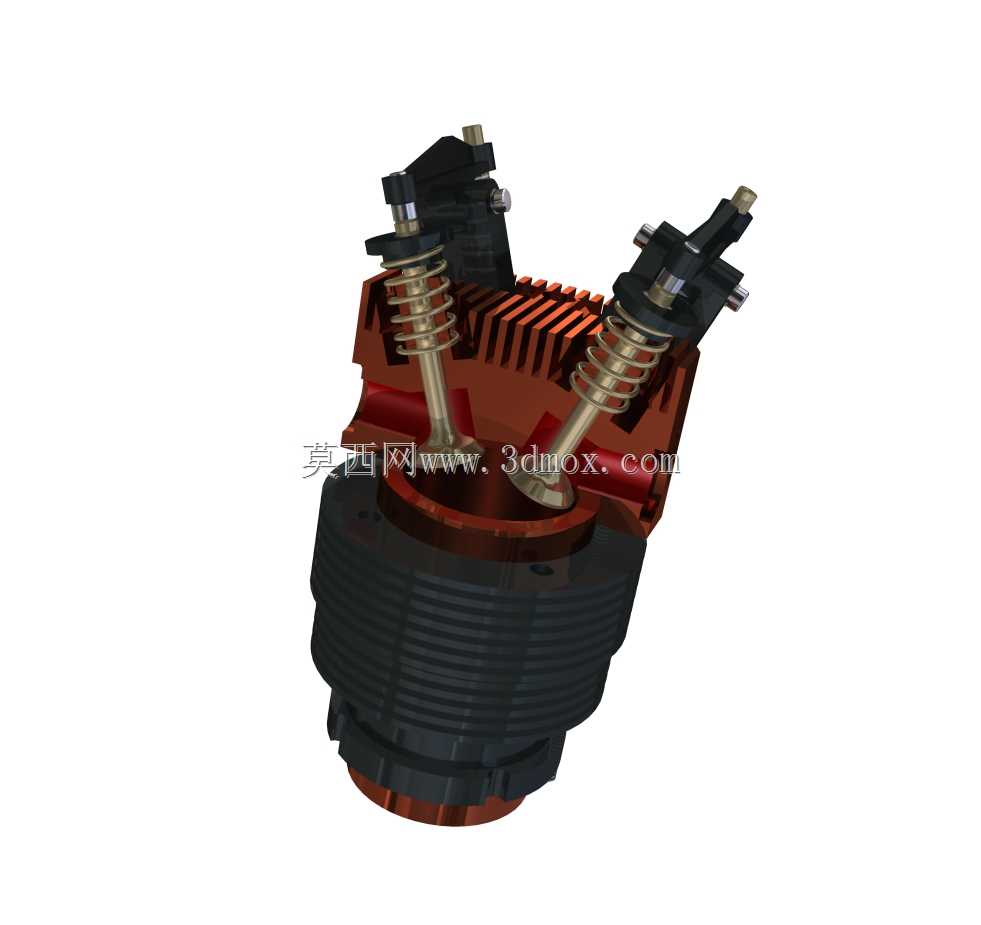

这款五缸径向排布的活塞动力装置，主要应用于轻型通用航空飞行器、小型运动飞机、仿古特技表演机以及低空无人作业飞行器领域，作为核心动力输出单元，为飞行器提供稳定的推进动力，同时也可经过适配改造后用于小型气垫船、沼泽地带特种作业载具的动力源，适配对动力重量比、风冷散热效率有较高要求的使用场景。该动力装置采用五缸圆周径向对称布局，曲轴位于整体结构的中心位置，五个气缸以等夹角环绕曲轴箱均匀分布，这种布局从根源上缩短了整机的轴向长度，大幅降低了曲轴的受力跨度，相比同排量直列或V型活塞动力，整体结构更紧凑，迎风面的风冷散热效率更优异，无需额外布置复杂的液冷管路与散热组件，有效降低了整机自重与维护复杂度。从功能特性来看，每个气缸独立配置进排气结构、散热鳍片组与点火组件，对称排布的缸体可以让动力输出更平顺，曲轴转动过程中各缸交替做功抵消往复惯性力，运行振动幅度远低于同排量少缸动力装置，搭配前置的木质螺旋桨，可将活塞往复运动转化为稳定的轴向推力，适配低速大拉力的飞行作业需求。在设计思路上，该结构优先保障动力单元的可靠性与易维护性，径向排布的缸体全部暴露在迎风气流中，飞行过程中迎面气流可直接带走缸体散热鳍片上的工作热量，即使在夏季长时间大油门工况下也能维持稳定的工作温度，同时每个缸体都采用独立模块化设计，单缸出现故障时可快速单独拆解更换，无需拆解整个动力总成，大幅降低野外作业场景下的维护难度。从安装边界来看，整机整体呈中心对称的星型结构，核心安装基准位于中心曲轴箱的后端安装面，预留了标准的机架连接点位与传动轴输出接口，五个缸体的外端构成了整机的最大径向轮廓，安装时需预留足够的径向空间避免与机体框架、整流罩结构发生干涉，轴向长度从螺旋桨前端到曲轴箱后端安装面的尺寸紧凑，适配轻型飞行器的机头安装空间，不会过度占用机身的有效载荷空间。此外，该结构的缸体散热鳍片采用等间距阵列设计，兼顾散热面积与结构强度，缸体之间的连接拉杆采用对称拉紧布局，保障曲轴箱在高转速工况下的结构刚性，避免缸体移位导致的密封失效问题，整体结构在保障动力输出性能的同时，最大化降低了结构自重，完美匹配轻型航空场景对动力单元的严苛要求。
