折叠式伸缩臂特种起重作业装置

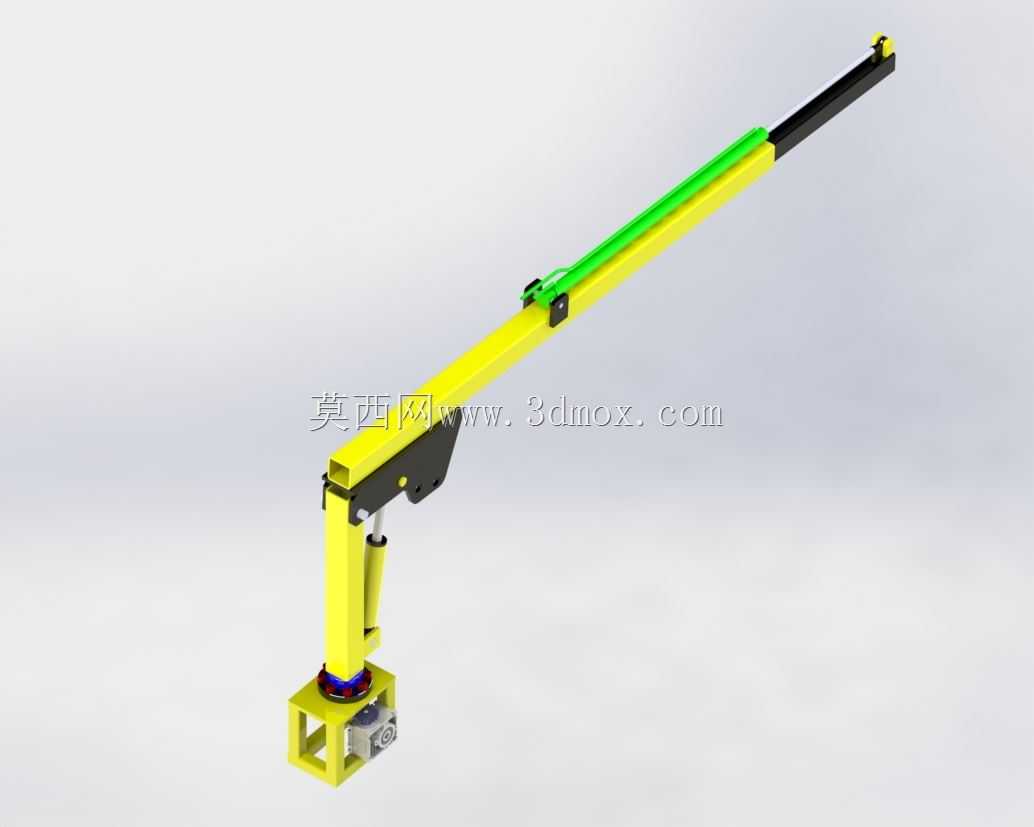

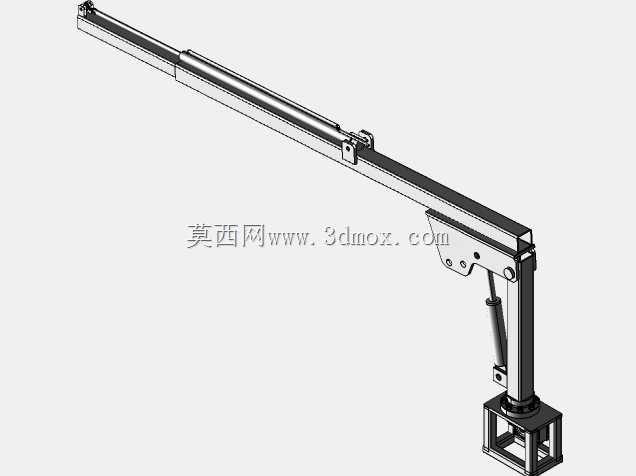

该款起重作业装置主要面向狭小空间内的特种吊装场景设计，可适配车间内重型零部件转运、设备检修时的部件抬升、仓储区域高位货物取放等常规起重机无法覆盖的作业需求，尤其适合作业半径受限、顶部空间不足的室内作业环境，也可搭载在移动作业平台上完成户外零散点位的吊装任务。装置采用折叠加多级伸缩的复合臂架结构，底部为方形安装基座，可通过螺栓固定在固定工位或者移动载具平台上，基座内置回转支撑结构，可实现臂架整体360度水平回转，覆盖周边环形作业区域。立臂与主臂之间采用铰接连接，配套液压油缸驱动臂架俯仰动作，可根据作业高度需求灵活调整臂架仰角，在非作业状态下可将臂架折叠收拢，大幅降低设备整体占用空间，便于存放和转运。主臂采用多级箱型伸缩结构，内置伸缩驱动组件，可根据作业距离需求逐级伸出臂节，最大作业半径可覆盖基座周边十余米范围，臂架末端预留标准吊装接口，可搭配吊钩、真空吸盘、夹具等不同吊具适配不同类型的被吊物。设计阶段充分考虑了臂架受力分布，对臂节衔接位置、铰接点位、油缸安装座做了加强结构处理，在保证臂架整体结构强度的前提下尽可能降低臂架自重，减少基座承载负荷。臂架主体采用箱型截面设计，抗扭抗弯性能优异，可承受吊装过程中的偏载载荷，避免臂架出现形变。液压管路沿臂架内侧排布，设置有防护结构避免作业过程中管路被剐蹭损坏，驱动油缸均配置自锁结构，在突发压力损失的情况下可锁定臂架姿态，避免臂架下坠引发安全风险。安装时仅需保证基座安装面水平度符合要求，预留足够的臂架回转与俯仰空间即可，无需复杂的场地改造，适配性较强。该装置结构紧凑，动作灵活，可在有限空间内完成多维度的吊装调整，相比传统直臂起重机具备更好的场景适配性，能够有效填补狭小空间特种吊装作业的设备空白，降低人工作业强度，提升零散吊装作业的效率与安全性。
