LM8UU型8毫米直线球轴承三维设计

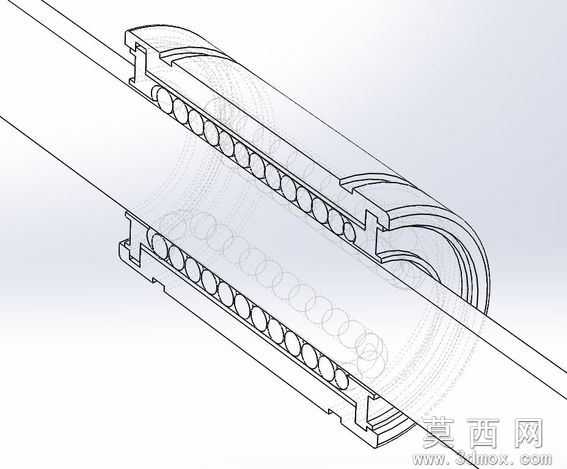

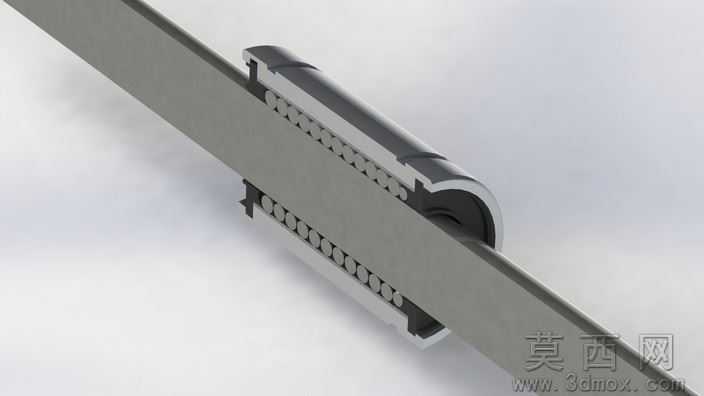

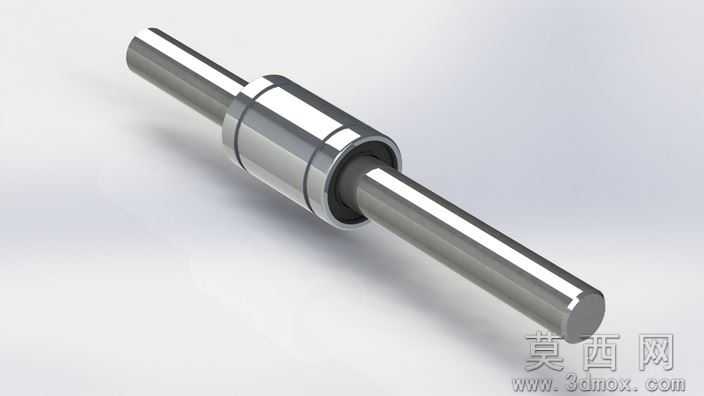

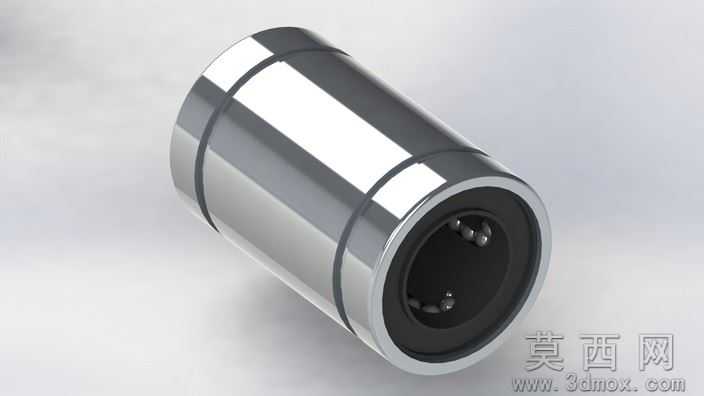

本模型为LM8UU规格8毫米内径直线球轴承，建模阶段以SolidWorks为核心工具，首先依据直线轴承通用设计规范绘制基准轴与轴承套圈的截面草图，通过旋转凸台命令生成轴承外套、内保持架的基础实体，再针对滚珠循环沟槽进行螺旋线扫描切除，精准还原滚珠的滚道轮廓，随后按照8组循环滚珠的排布规律完成滚珠零件的阵列装配，同时配套绘制适配的8毫米导向光轴，保证轴与轴承内孔的配合公差符合滑动传动的间隙要求。参数设计层面严格遵循LM8UU型号的标准尺寸规范，轴承内径设定为8毫米，外径、整体长度均匹配行业通用规格，滚珠直径、保持架的兜孔间距经过参数化关联调整，确保滚珠在滚道内可顺畅循环滚动，无卡滞干涉问题，导向轴的表面粗糙度参数也在模型属性中做了对应标注，符合直线传动的精度要求。渲染材质环节针对不同零件做了区分设置，轴承外套与导向光轴采用抛光轴承钢材质，调整金属反射率与粗糙度参数还原金属件的亮面质感，保持架采用工程塑料材质设置哑光漫反射效果，滚珠设置高反光的铬钢材质，场景添加柔和的环境光与定向补光，清晰呈现轴承的装配结构与零件细节。结构原理上该直线轴承属于直线运动类滚动轴承，通过外套与保持架内排布的滚珠，将光轴与轴承座之间的滑动摩擦转化为滚动摩擦，大幅降低直线往复运动的摩擦阻力，可承受一定的径向载荷，配套光轴做轴向直线运动时，滚珠沿滚道循环滚动实现无限行程的直线导向，广泛应用于需要精准直线运动的传动场景。软件兼容方面，模型原生为SolidWorks格式，可直接在对应版本软件中打开编辑特征参数，同时支持导出STEP、IGS等通用三维格式，能够兼容UG、Pro/E、AutoCAD等主流机械设计软件，方便不同软件使用场景下的装配调用与二次修改。研发教学应用层面，该模型可作为直线传动机构设计的标准件调用素材，用于数控设备、线性滑台、3D打印机等设备的传动系统装配设计，也可作为机械制图课程中标准件建模、轴承结构原理讲解的教学案例，帮助学习者理解直线滚动轴承的装配关系与工作原理，也可用于非标自动化设备研发阶段的方案验证、装配干涉检查，缩短设计周期。
