约翰迪尔车用柴油动力机组集成结构

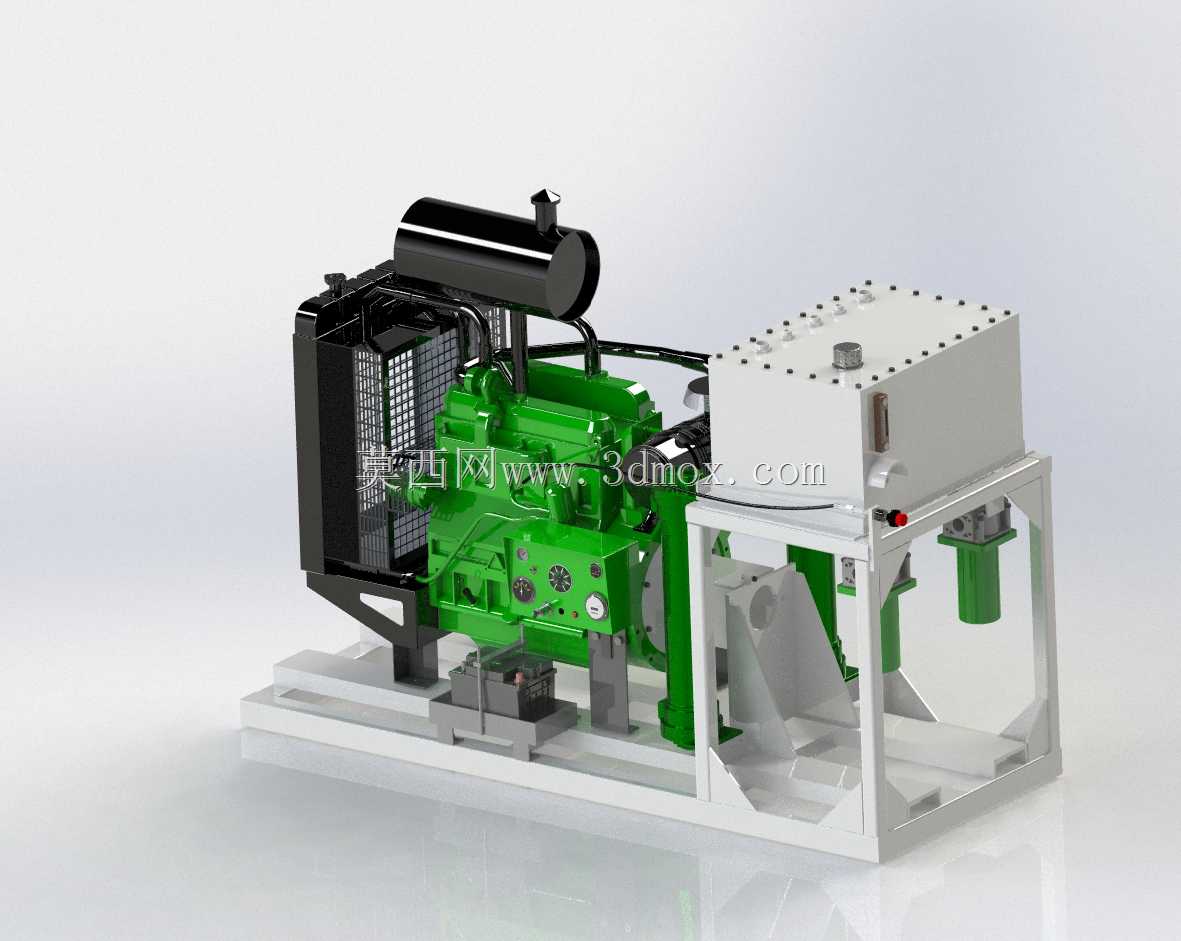

该套动力集成装置主要面向非道路作业车辆、农用作业机械以及小型工程专用车辆的动力配套场景，作为整车的核心动力输出单元，负责为车辆行走系统、作业液压系统、车载附属用电设备提供稳定的动力来源，可适配约翰迪尔旗下多款中小型农用作业车、场内转运牵引车辆的动力换装与配套生产需求。整套装置采用一体化集成式设计思路，将柴油发动机本体、散热冷却模块、燃油供给存储单元、液压动力输出组件以及承载安装机架整合为独立的预装总成，在整车装配环节可直接完成整体吊装固定，大幅减少整车厂的分装工序，降低现场管路布线的错装风险，同时也便于后期运维过程中的整体拆检与部件更换。核心动力单元采用直列多缸水冷柴油发动机结构，本体采用辨识度极高的绿色涂装设计，前端布置大尺寸管带式散热总成，搭配顶部卧式圆柱形燃油储箱，燃油管路、冷却水路均采用刚性管路搭配柔性接头的布线方式，沿发动机本体外侧有序排布，避免与运动部件产生干涉，同时预留了足够的检修操作空间。右侧集成的方形箱体为液压油存储与温控单元，下部直接挂载两组液压输出阀组，可直接为车辆的作业装置提供高压液压动力输出，无需额外在车架上布置独立液压油箱，进一步压缩了整套动力单元的占用空间。整套装置的承载底座采用型钢焊接的框架式结构，底部设置统一的安装定位孔位，可直接与整车车架的安装支座通过螺栓刚性连接，安装边界规整，整体外廓尺寸适配多数中小型作业车辆的发动机舱布置空间，框架侧面预留了吊装孔位，便于生产与维修环节的吊装转运。设计过程中充分考虑了作业场景的高负荷、多粉尘使用环境，散热模块采用大迎风面积的格栅结构，可在低速作业工况下保证足够的通风散热效率，燃油箱与液压油箱均设置了液位观察与排污接口，日常保养操作无需拆解外围护板即可完成，各运动部件均预留了防护安装位，可根据使用场景加装防尘护罩，进一步提升复杂工况下的运行可靠性。
