多自由度关节型工业操作机械臂结构

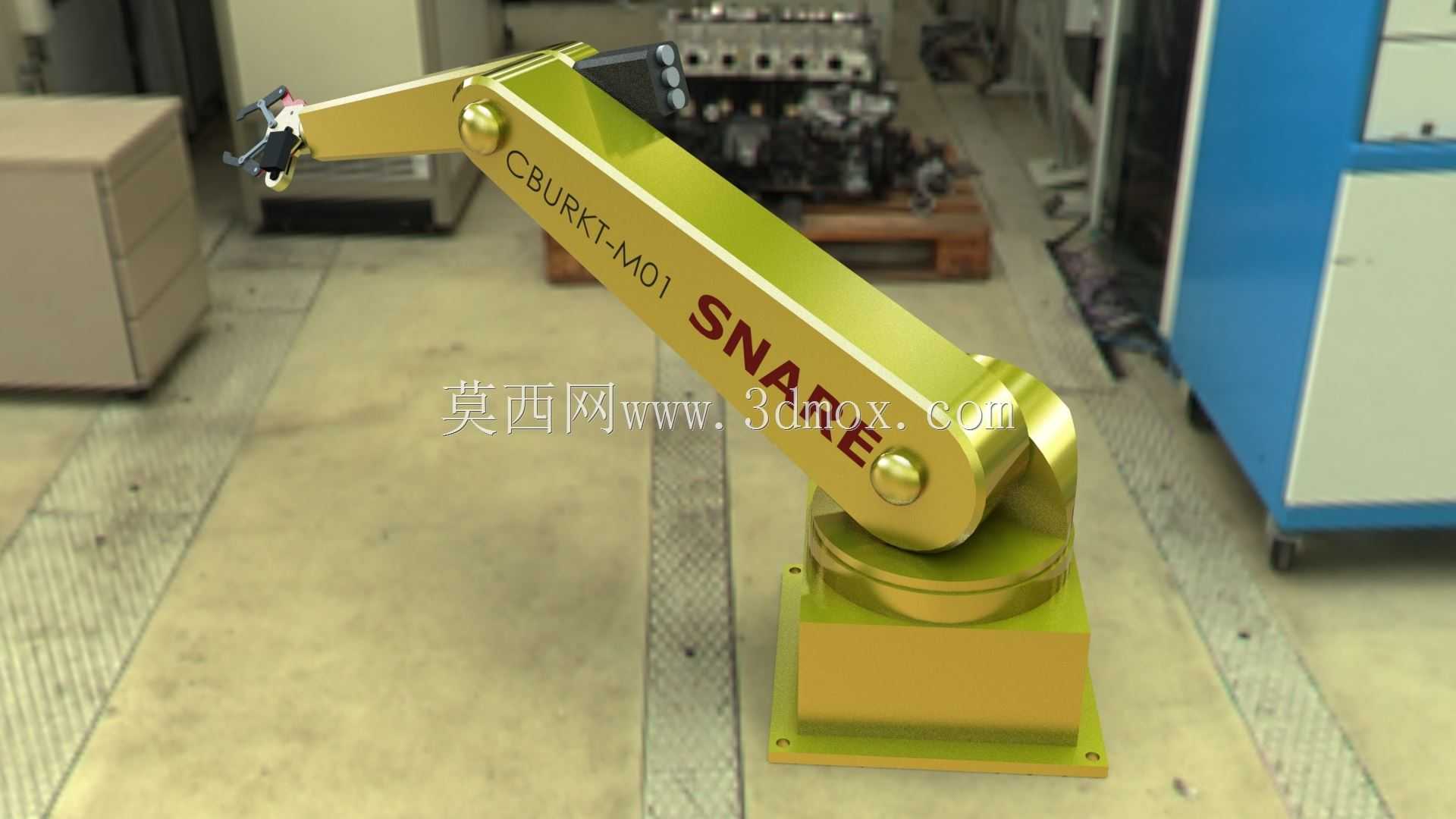

这款多自由度关节型机械臂，是面向轻工业自动化产线、教学实训场景、小型工作站物料转运需求设计的执行端设备，可适配电子元器件分拣、小型零部件上下料、实验室样本转运、轻型工装辅助定位等多种作业场景，能够替代人工完成重复性高、定位精度要求稳定的往复操作，有效降低一线操作人员的重复劳动强度，提升工位作业的一致性与运转效率。

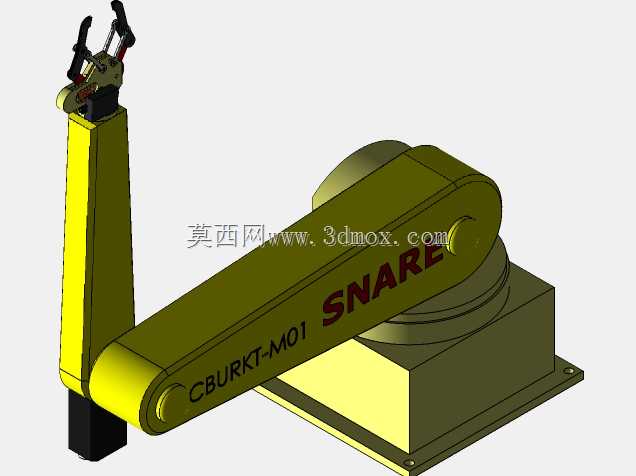

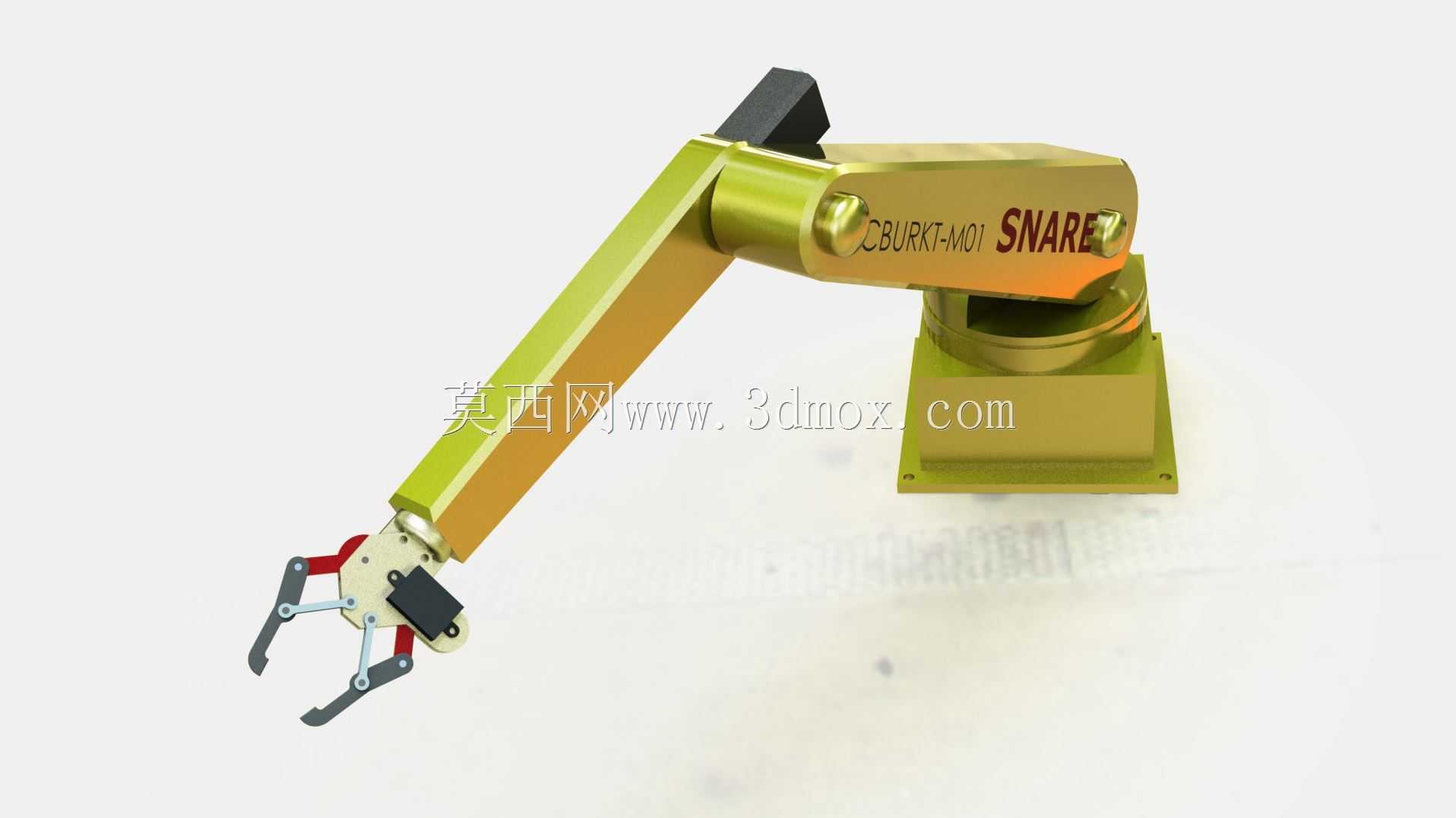

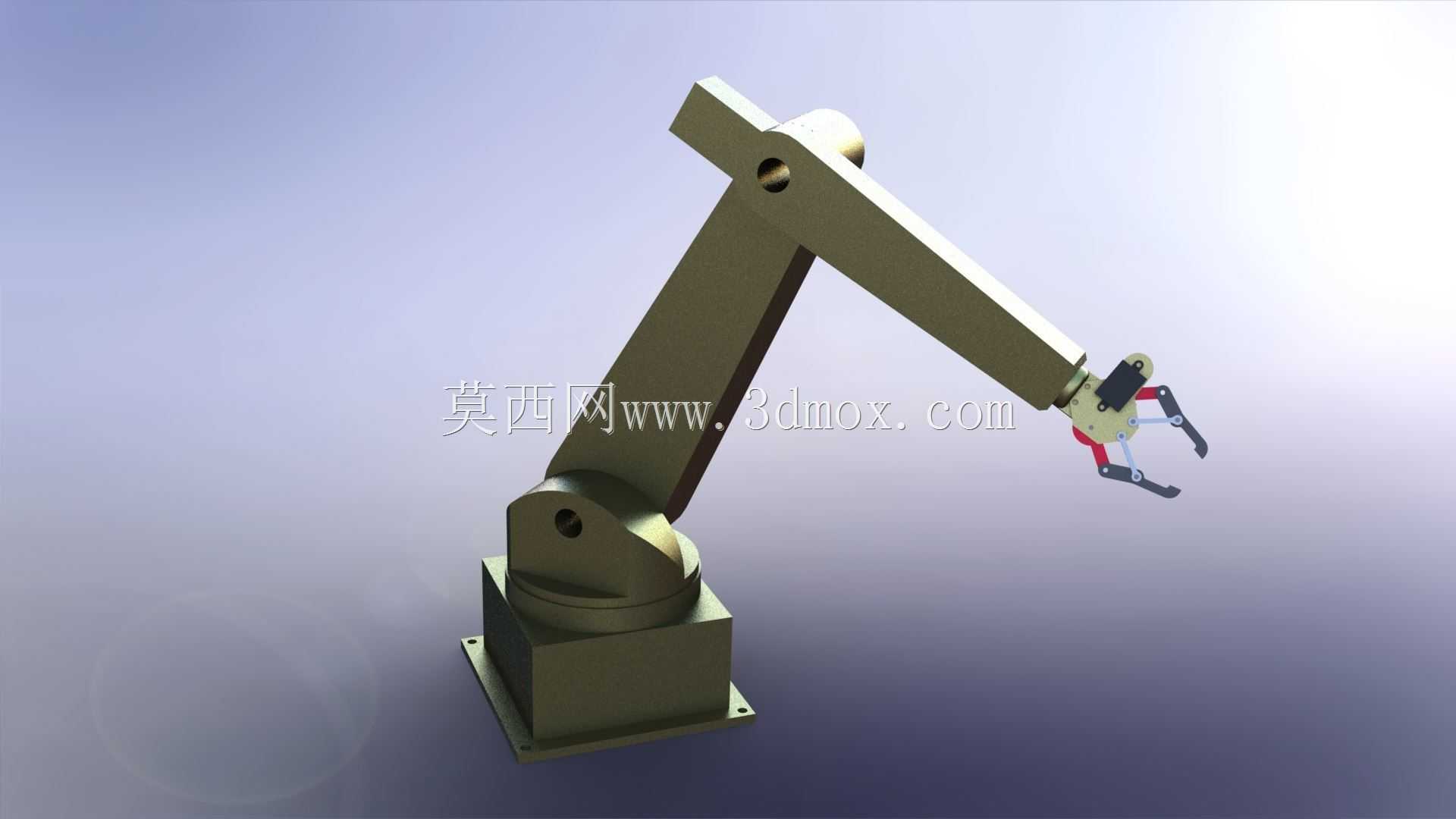

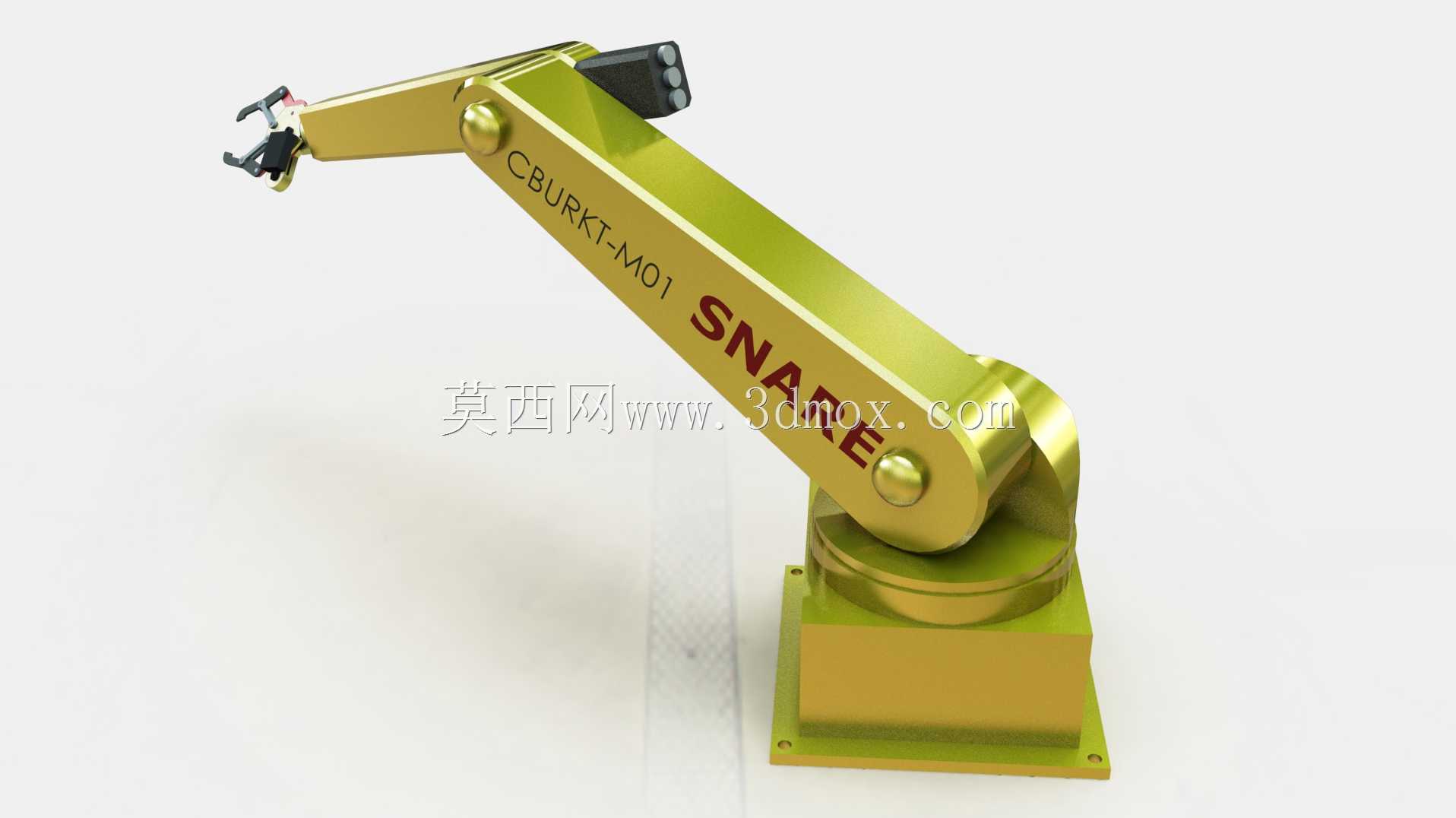

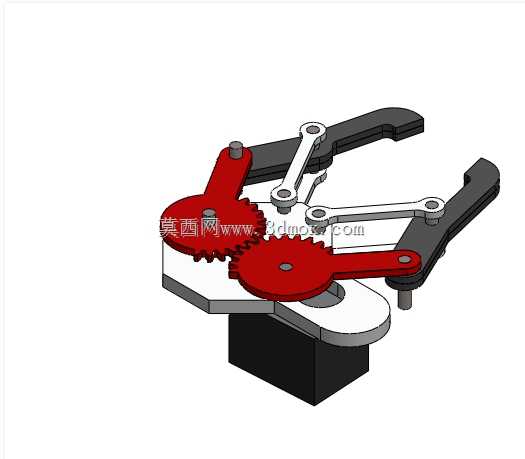

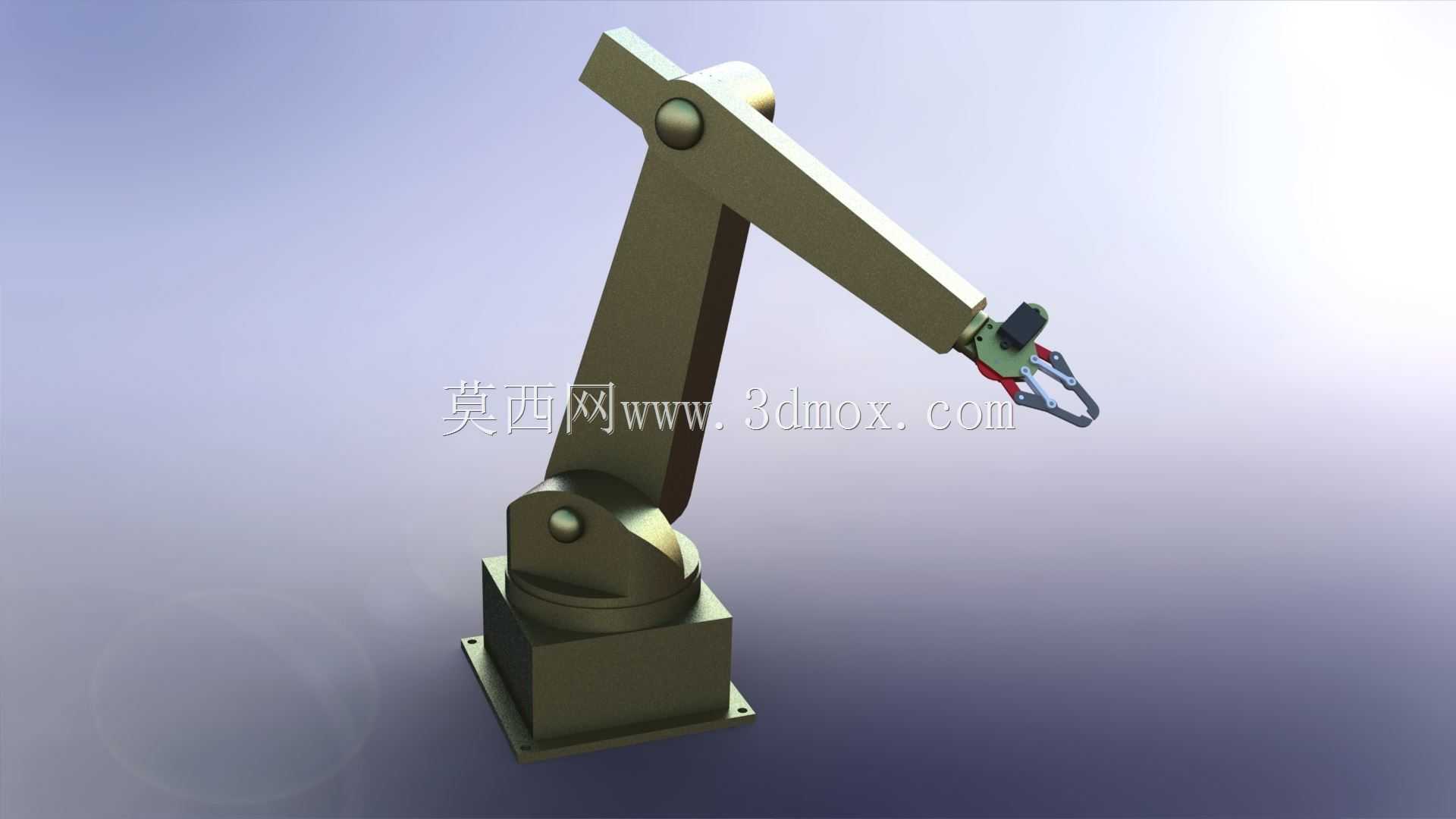

从功能特性来看，该机械臂采用串联多关节结构布局，臂体共设置三处核心转动关节，分别实现底座水平回转、大臂俯仰摆动、小臂俯仰摆动的动作输出，末端预留标准安装接口可适配不同规格的夹持手爪、真空吸盘、喷枪等执行工具，能够根据实际作业需求快速更换末端模块，覆盖抓取、搬运、涂胶、定点检测等不同类型的作业任务。各关节的转动范围经过合理限位设计，底座可实现水平方向90度范围内的回转动作，大臂与小臂的俯仰角度覆盖常规作业的活动区间，既能够满足常规工位的作业半径需求，也能通过机械限位避免臂体运动过程中与周边设备、防护结构发生干涉碰撞，提升设备运行的安全性。

在设计思路上，该臂体采用轻量化的结构设计逻辑，立柱与大小臂均采用等强度的截面构型，在保证臂体整体结构刚性、满足额定负载下形变控制要求的前提下，尽可能削减臂体自身重量，降低关节驱动单元的负载压力，提升臂体运动的响应速度与动作平稳性。臂体的走线采用内置式布局设计，将动力线缆、信号线缆全部收纳于臂体内部的走线通道中，避免线缆外露在运动过程中产生剐蹭、缠绕问题，同时也能减少车间粉尘、切削液等因素对线体的侵蚀，延长线缆的使用寿命，降低设备日常维护的频次。底座采用大尺寸法兰式安装结构，安装接触面平整，可通过螺栓直接固定在工作站台面、设备机架或者移动小车上，安装固定方式简单可靠，能够保证臂体高速运动过程中的整体稳定性，不会出现晃动、偏移问题。

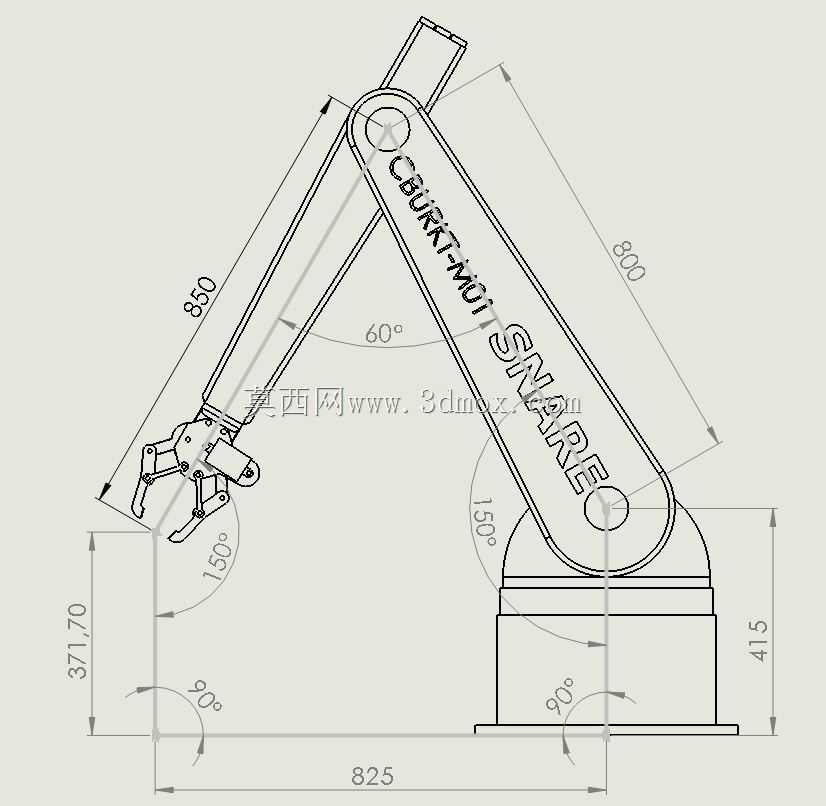

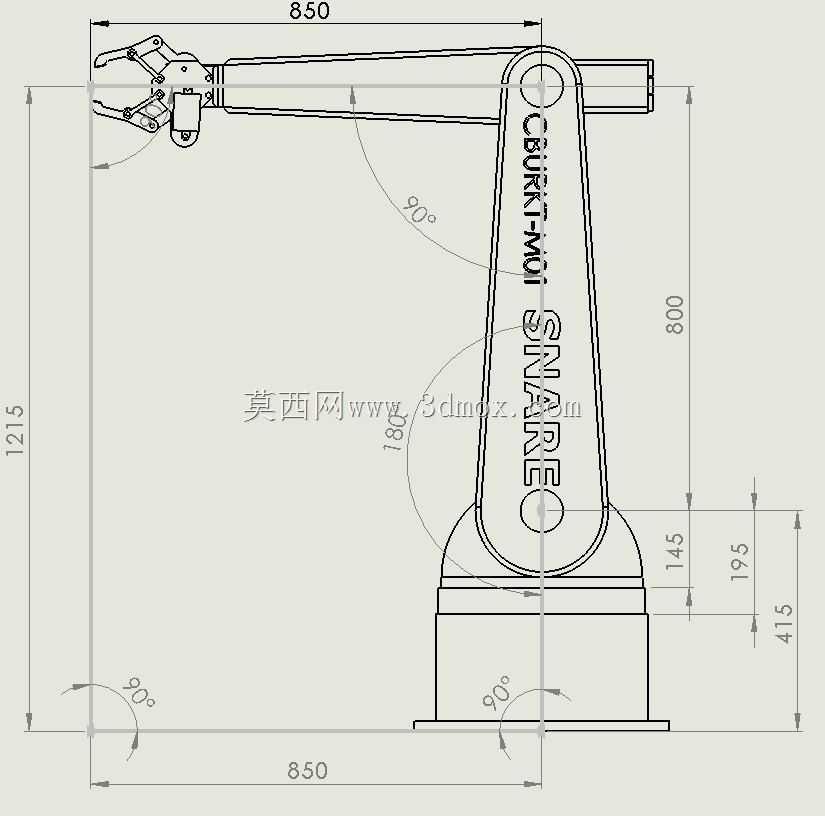

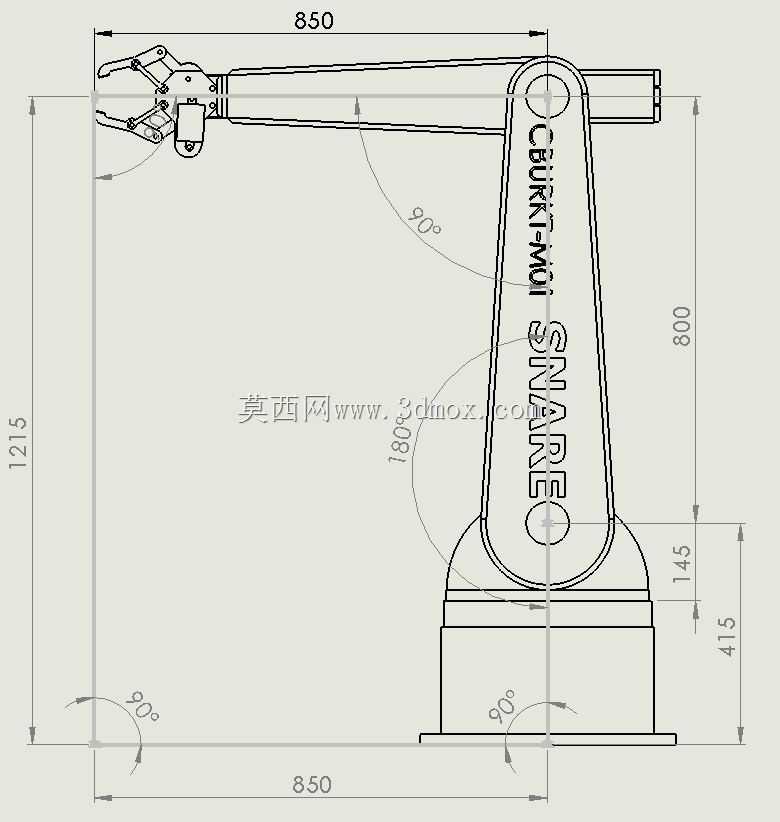

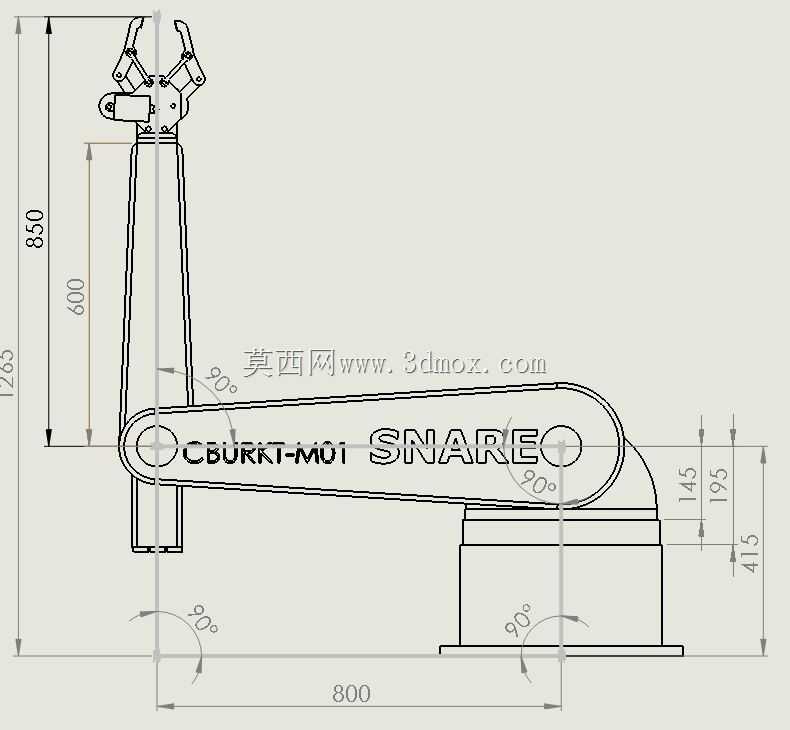

从外形尺寸与安装边界来看，该机械臂整体水平方向最大伸展长度为850毫米，底座安装面到臂体顶端的最大垂直高度为800毫米，底座自身高度为415毫米，其中底座法兰的安装定位尺寸为850毫米见方的区域内，关节衔接处的结构尺寸经过紧凑化设计，臂体运动过程中垂直方向的最低作业高度距离安装面145毫米，最高作业点位距离安装面195毫米，整体安装占用空间较小，不需要预留过大的设备安装区域，既可以嵌入到现有自动化产线的工位间隙中作为补充执行单元，也可以独立搭建小型作业工作站，适配不同场地的布局需求。臂体表面采用平整的曲面过渡设计，没有突出的尖锐结构，能够避免作业过程中对操作人员、周边物料造成刮擦损伤，也便于日常的清洁维护。
