雅马哈摩托跨车型前悬挂适配安装连接构件

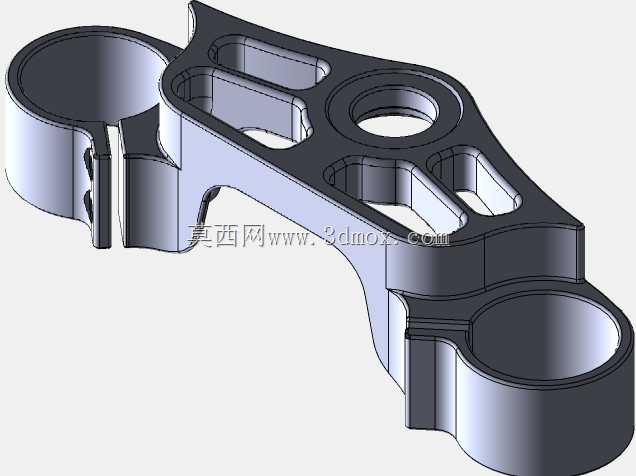

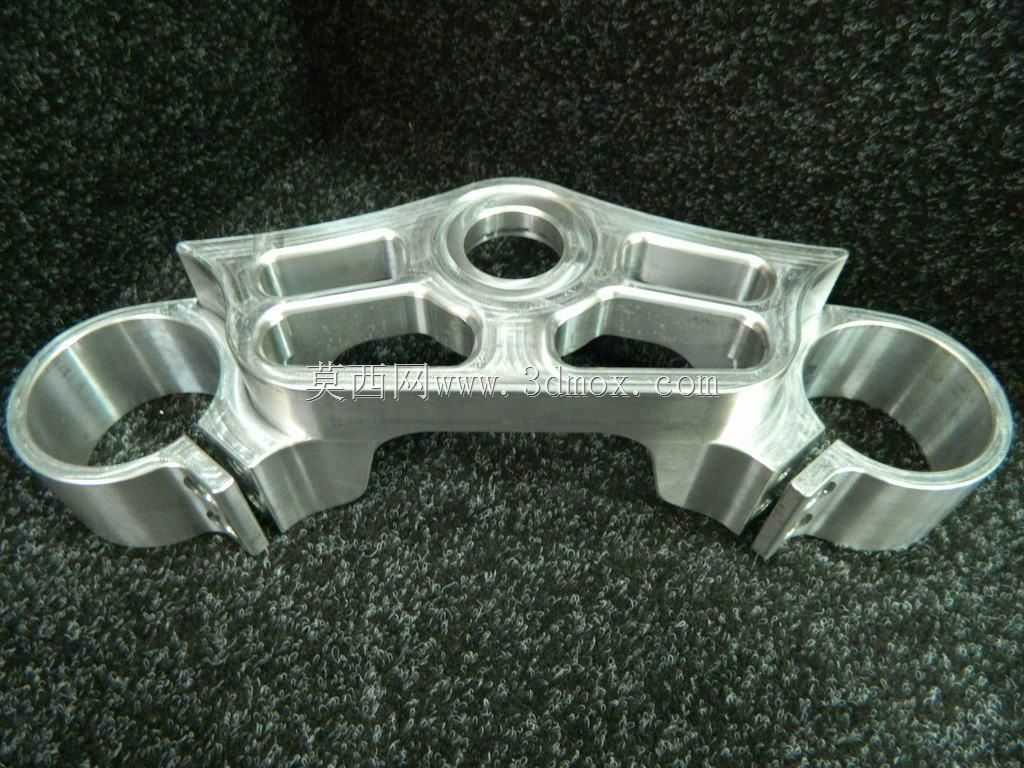

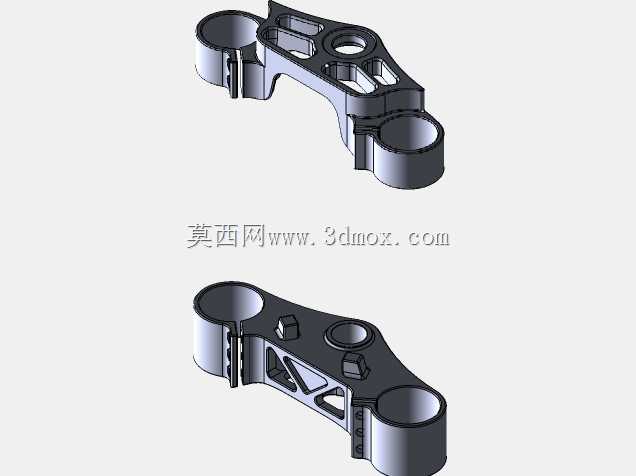

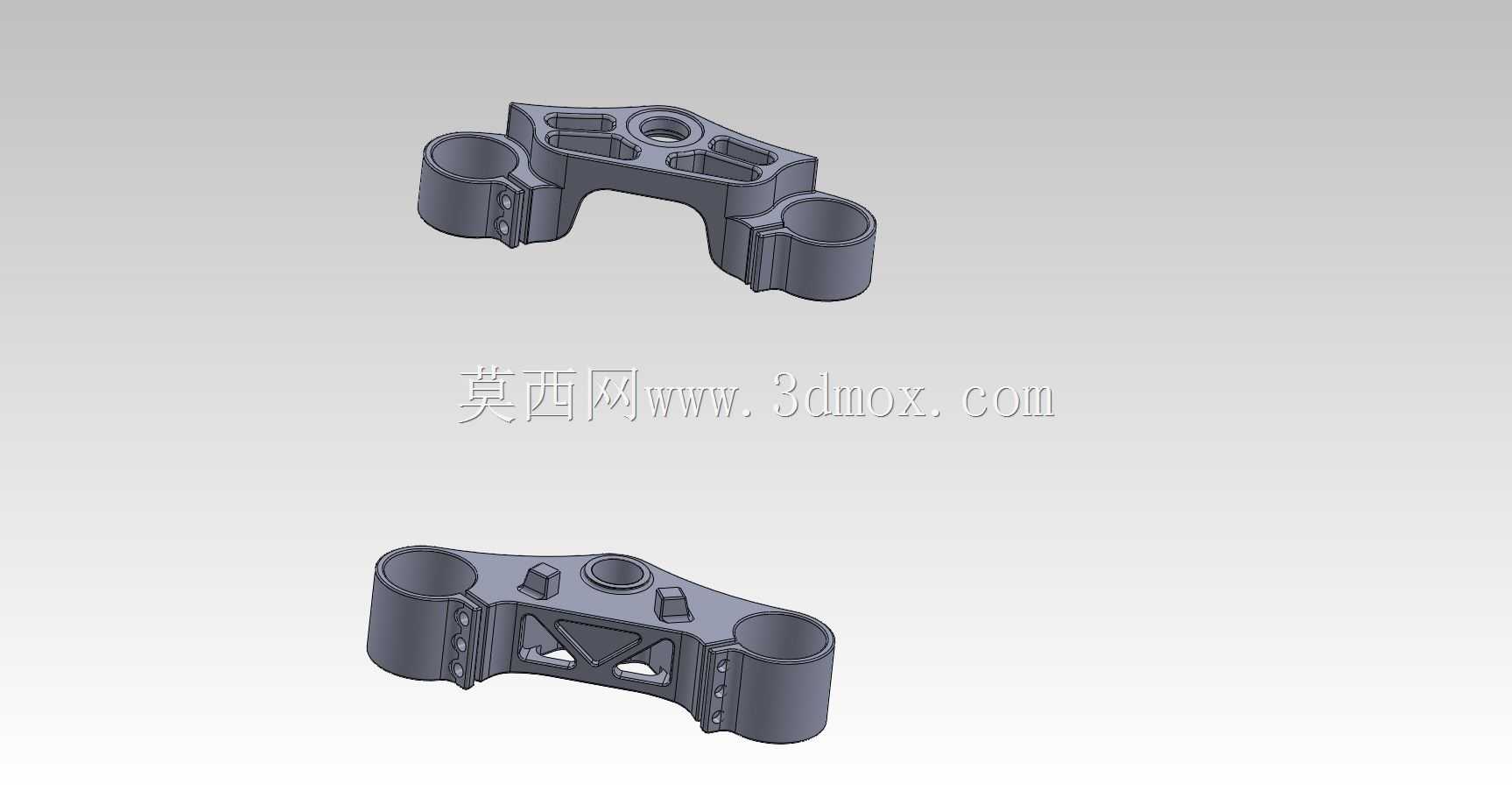

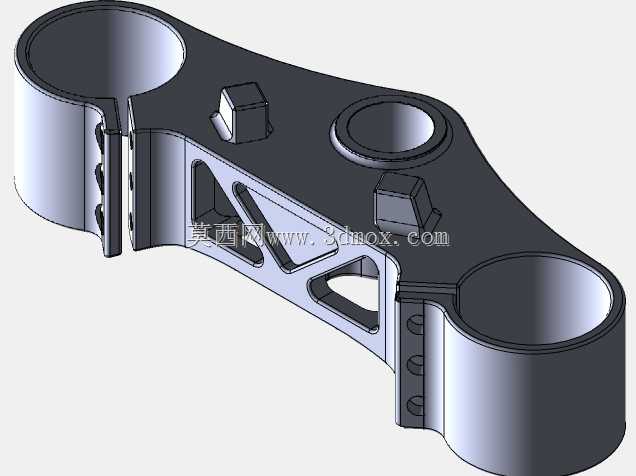

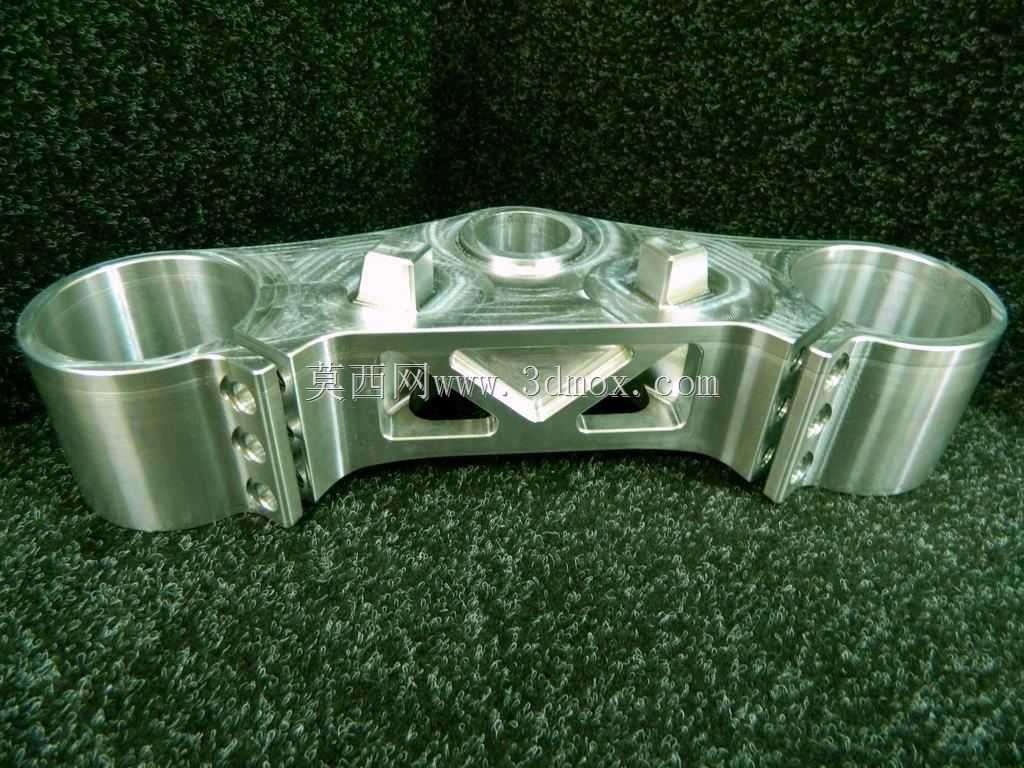

这款适配构件主要应用于大排量运动摩托车的跨车型改装场景，针对雅马哈R6车型的前减震结构与R1规格前悬挂的安装适配需求开发，解决不同型号摩托前悬挂系统安装点位不匹配、连接强度不足的改装痛点，广泛适用于摩托性能升级、赛道改装、定制化整车调校的作业场景，是摩托改装领域中实现跨规格悬挂部件通用安装的核心连接构件。该构件的核心用途是作为前悬挂上联板结构，承接两侧前减震筒的上端固定，同时为车把、上联板固定螺栓、转向阻尼等周边部件提供标准化安装点位，在不破坏原车车架主体结构的前提下，完成R1规格前悬挂在R6车型上的无损装配，保障改装后车辆转向系统的连接刚性与行驶稳定性。从功能特性来看，该构件采用对称式结构设计，两侧的抱箍结构与前减震筒外径完全匹配，抱箍处预留多组螺栓锁紧点位，可通过均匀的锁紧力将减震筒牢牢固定，避免行驶过程中出现减震筒滑移、转向虚位的问题；构件主体设置了多组镂空减重结构，在保障结构强度的前提下尽可能降低构件自重，减少转向系统的簧下质量，提升车辆转向的灵活度与操控响应速度；构件中部的中心孔位适配原车转向柱的安装尺寸，周边的凸台结构为车把压块、仪表支架等部件预留了安装位置，无需额外打孔加工即可完成周边部件的装配。在设计思路上，开发阶段首先完成两款车型前悬挂安装点位的尺寸测绘，明确R1前悬挂的减震筒间距、上联板安装高度、转向柱配合尺寸与R6原车结构的差值，以原车转向柱的安装尺寸为基准，调整两侧抱箍的间距与安装角度，使其完全匹配R1前减震的安装参数；结构强度校核阶段针对摩托行驶过程中承受的转向扭力、路面冲击载荷、制动反作用力等工况进行受力分析，在应力集中的抱箍根部、中心孔周边位置增加加强筋结构，避免激烈驾驶过程中构件出现断裂、变形的风险；材料选型上适配PA9合金或更高性能的复合材料加工要求，兼顾结构强度与轻量化需求，同时具备足够的抗疲劳性能，可长期承受复杂路面的冲击载荷。在外形尺寸与安装边界上，该构件整体宽度与R1前悬挂的两侧减震筒间距一致，安装后不会超出原车车把的整体宽度，不会对车辆的转向倾角造成干涉；构件的整体厚度与原车上联板厚度保持一致，安装后不会改变前悬挂的原有几何角度，保障改装后车辆的拖曳距、前倾角参数处于合理范围，避免出现转向过于灵敏或转向迟钝的问题；抱箍的内径尺寸与R1前减震筒的外径完全匹配，锁紧后可实现无间隙配合，安装时仅需替换原车上联板构件，无需对减震筒、转向柱进行额外的切削、焊接加工，即可完成整套悬挂的装配作业，适配常规摩托改装的施工条件，降低改装作业的加工难度与施工成本。
