十六气门发动机气缸盖总成结构设计

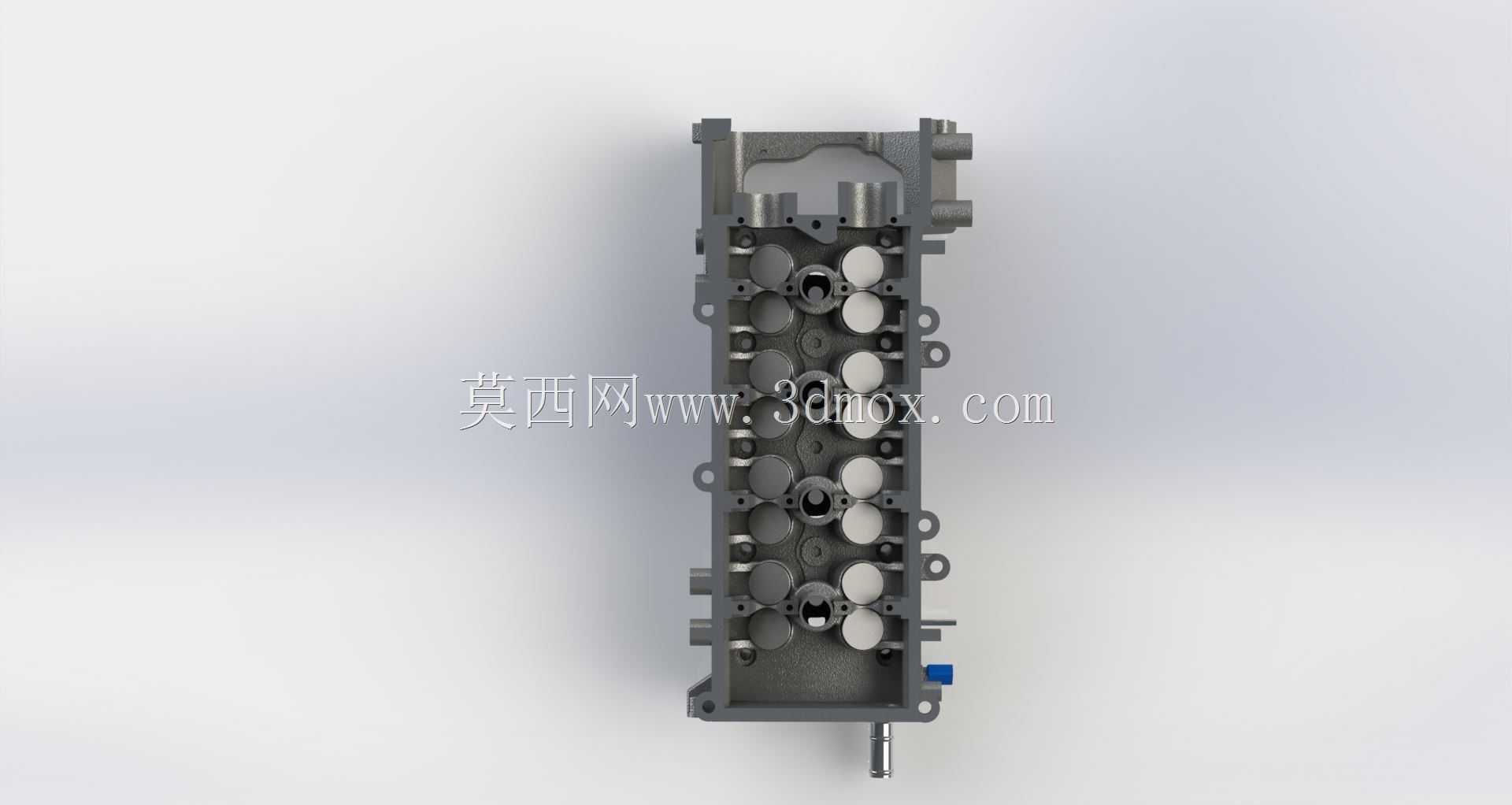

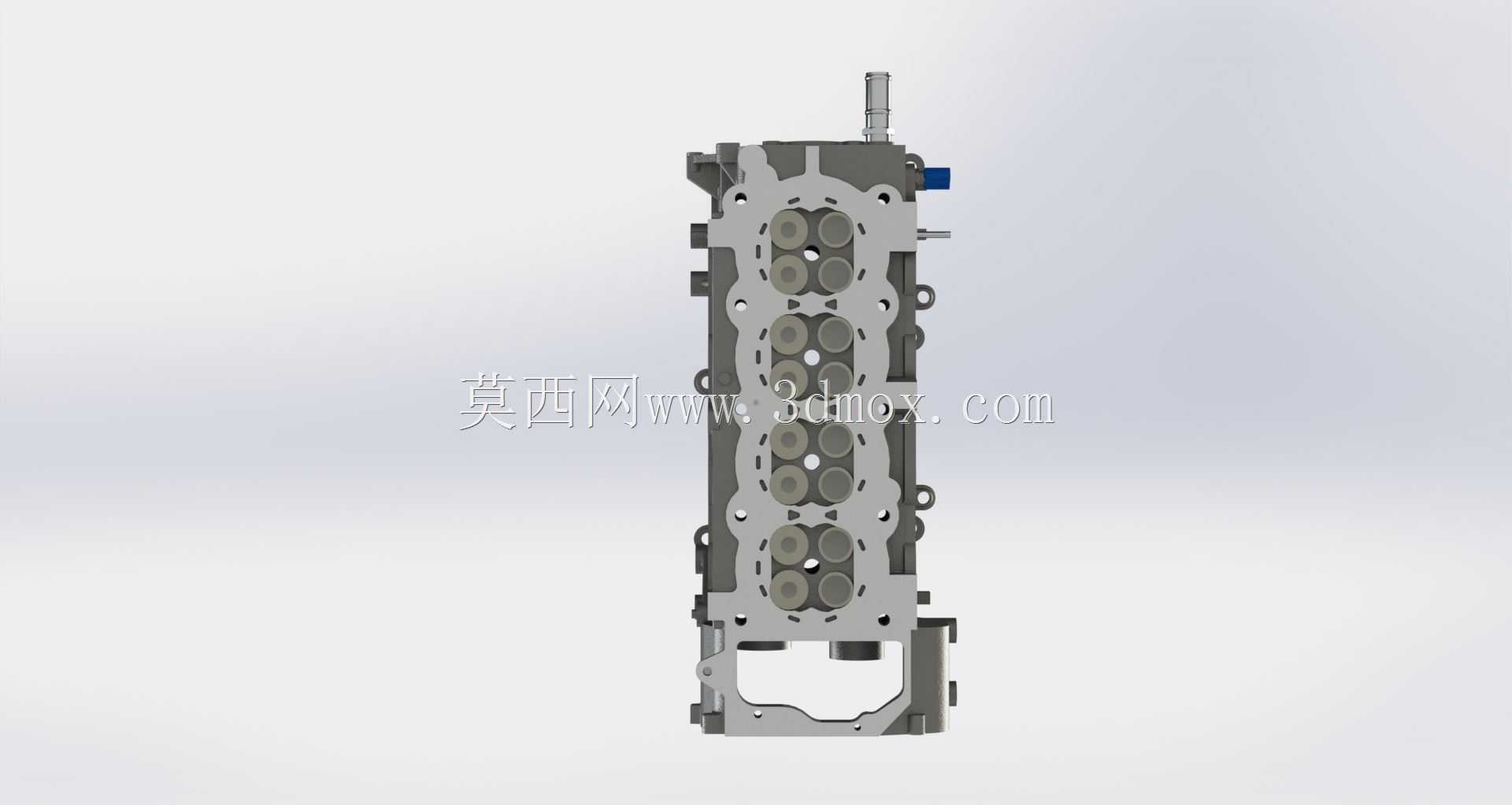

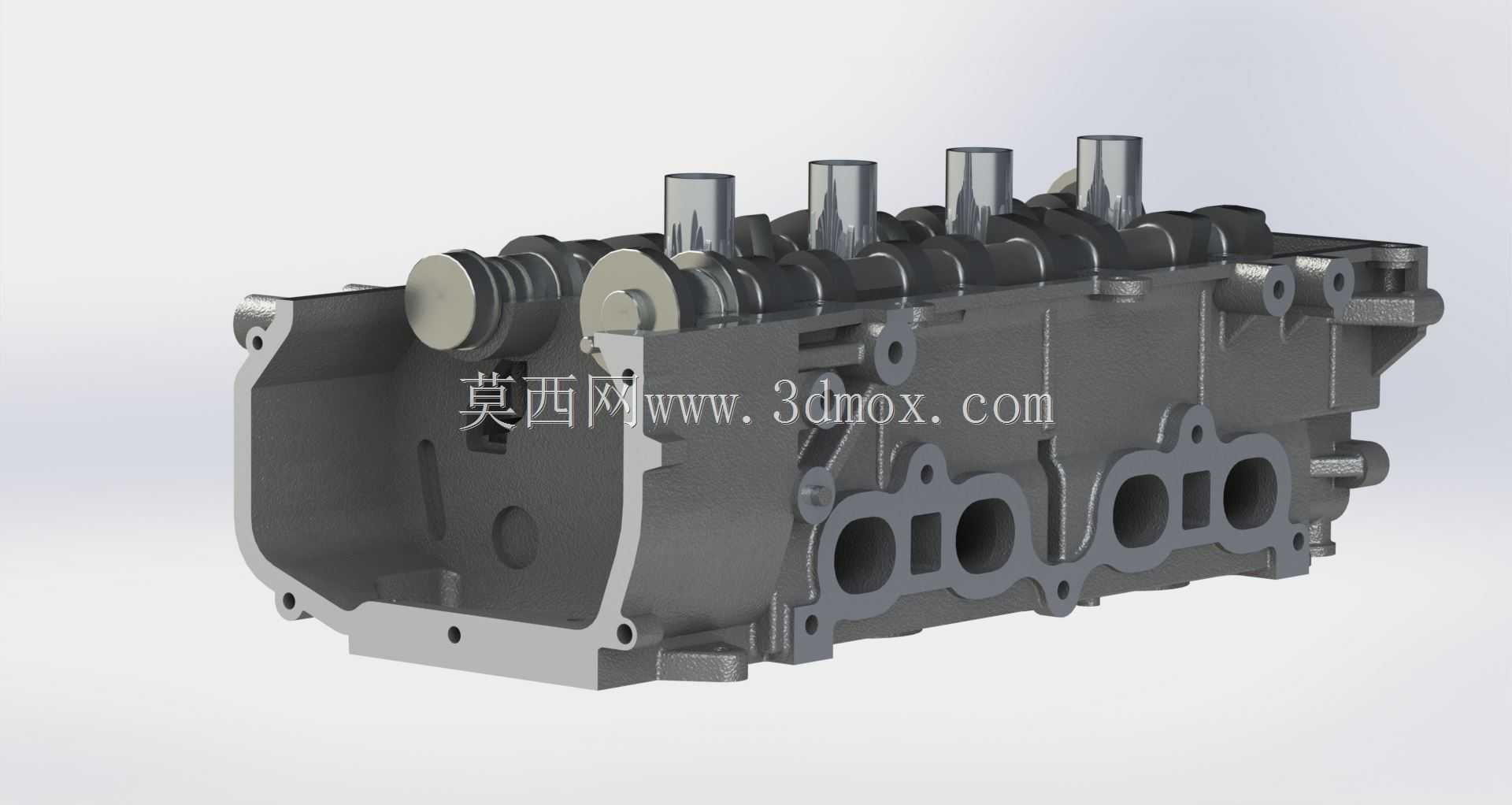

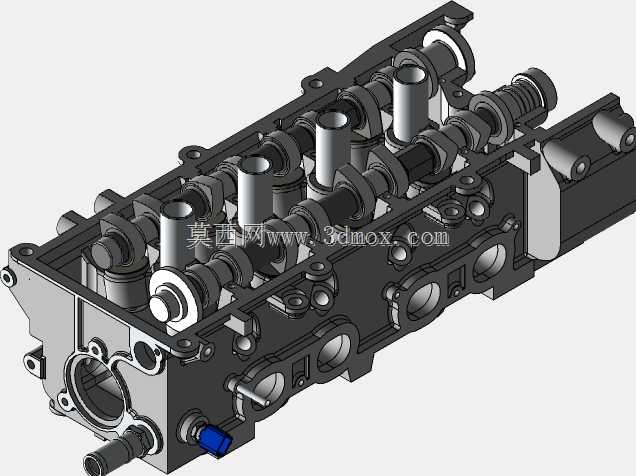

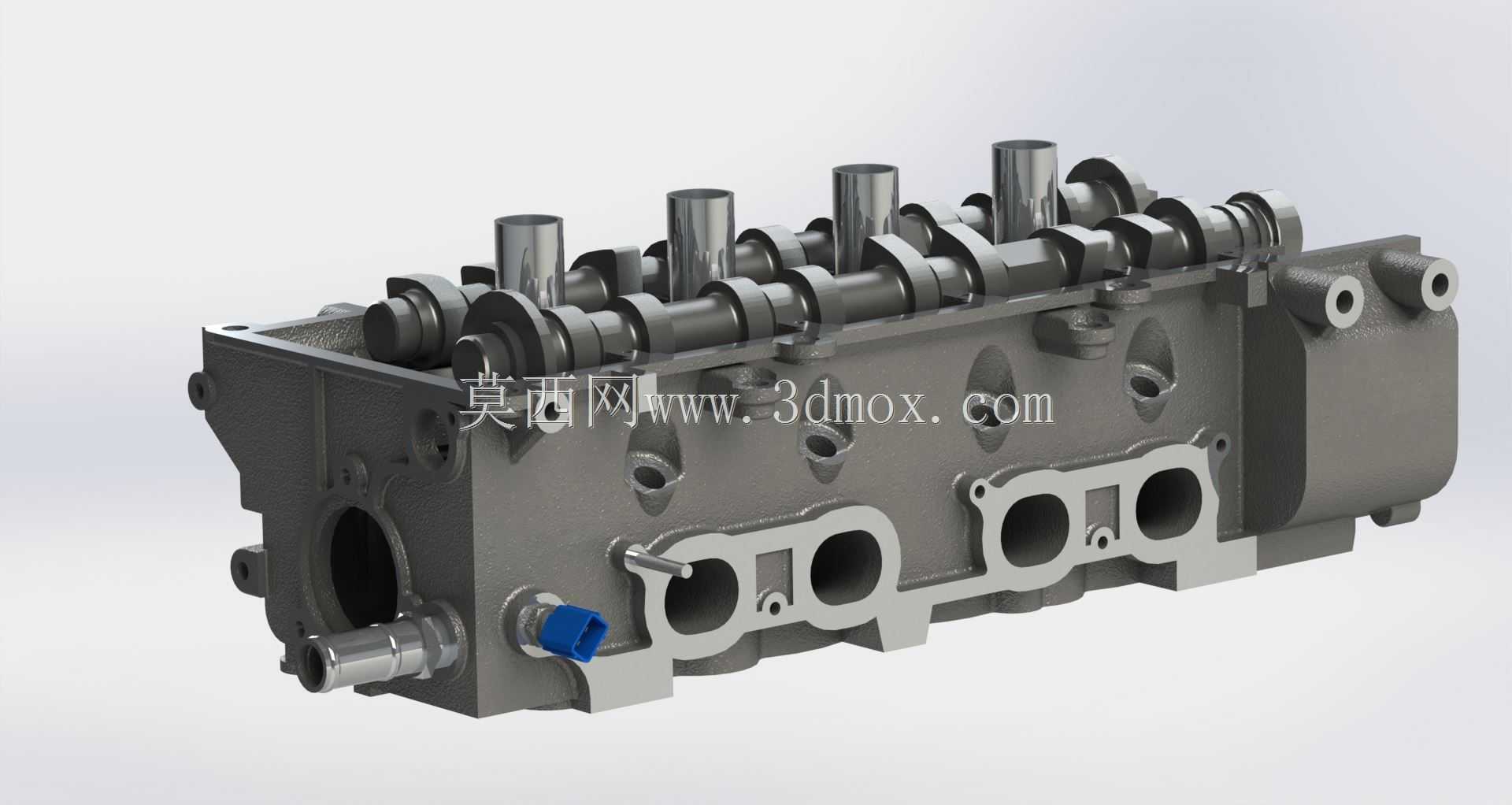

该气缸盖作为内燃机核心承载部件，主要适配四缸十六气门排量的乘用车辆动力系统，是发动机配气机构、冷却系统、进排气通路的集成安装载体，在整机运行中承担密封燃烧室、布置进排气道、固定凸轮轴组件、引导冷却液循环的核心作用，直接决定发动机的充气效率、燃烧稳定性与热管理表现。从实际应用场景来看，该部件装配于发动机缸体上方，下端面与缸体、气缸垫紧密贴合形成密封的燃烧室空间，上部集成凸轮轴安装支座、气门导管孔座、火花塞安装位，侧面预留进排气歧管对接法兰、水温传感器接口、冷却液进出管路接头，前端布置正时传动机构的连接定位面，所有安装位的位置度公差均控制在0.02mm以内，确保装配后各运动部件无干涉、密封面无渗漏风险。设计过程中以真实量产发动机的逆向测绘数据为基础，首先梳理十六气门配气机构的运动包络边界，每缸布置两个进气门、两个排气门，匹配顶置双凸轮轴的驱动结构，凸轮轴支座采用一体式加工的凸台结构，保证轴系安装的同轴度要求，减少高速运转下的凸轮轴跳动量；进排气道采用渐扩式流线型内腔设计，进气道侧重提升充气涡流强度，优化油气混合均匀度，排气道侧重降低排气背压，减少废气残留，提升整机动力输出效率。冷却系统采用分层水套设计，在燃烧室顶部、气门座圈周边、火花塞安装位区域设置定向导流结构，引导冷却液优先覆盖高热负荷区域，避免局部过热引发的爆震、部件变形问题；润滑油道采用内置式钻孔通路，为凸轮轴轴颈、气门挺柱位置提供持续压力润滑，减少运动副的磨损量。外形尺寸方面，该缸盖总长度匹配四缸发动机的缸心距布局，宽度覆盖进排气侧的安装法兰边界，高度满足凸轮轴组件、气门弹簧的安装空间要求，所有外接法兰的螺栓孔位、密封槽尺寸均严格对应量产机型的安装标准，可直接用于发动机教学演示、结构拆解实训、改装方案验证等场景，也可作为动力总成研发阶段的结构参考样件，帮助设计人员直观理解顶置双凸轮轴十六气门发动机的缸盖布局逻辑，梳理进排气、冷却、润滑系统的集成设计思路，验证不同配气相位下的部件运动干涉情况。
