日产1.4升排量汽车发动机气缸盖结构

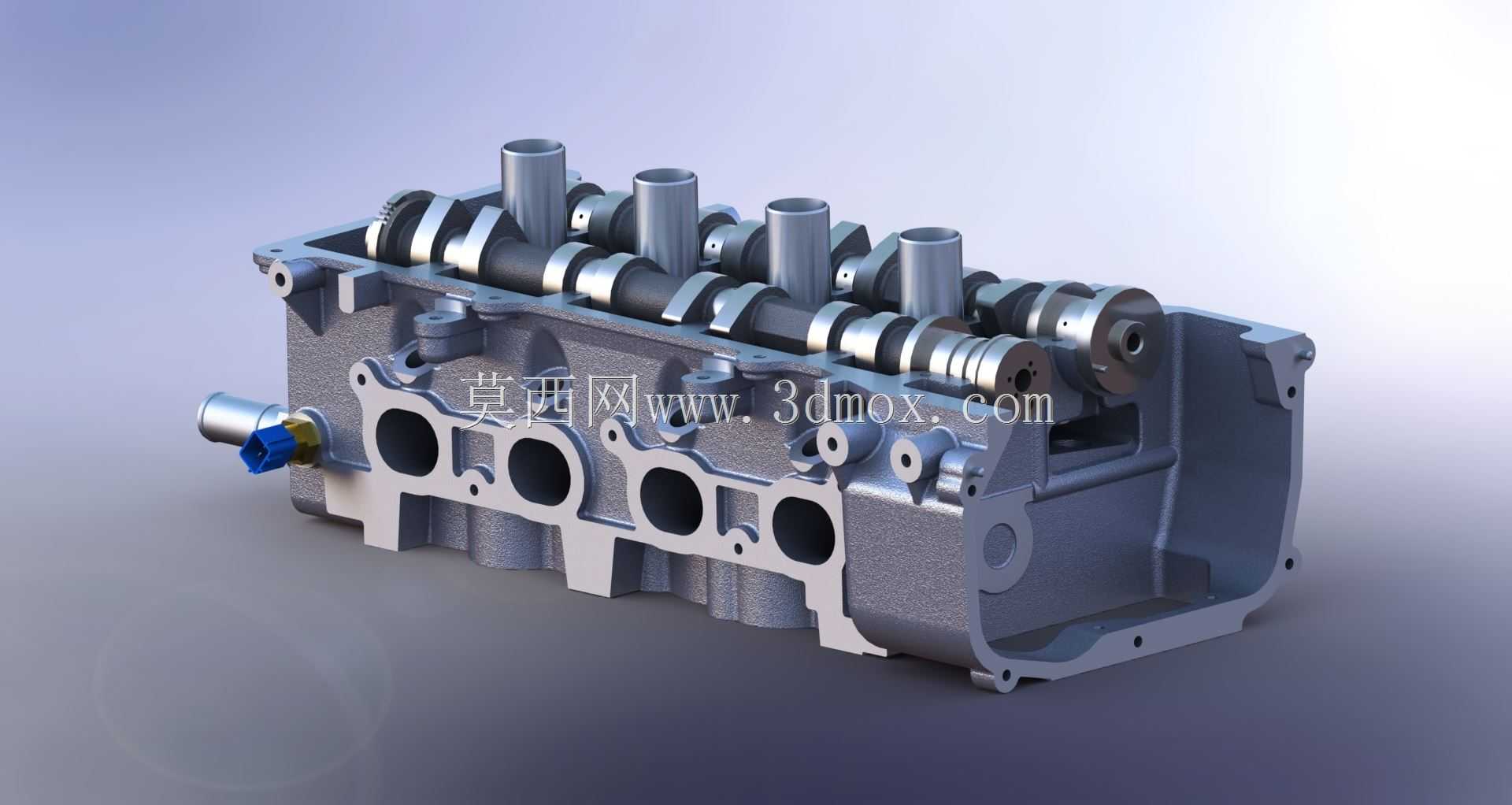

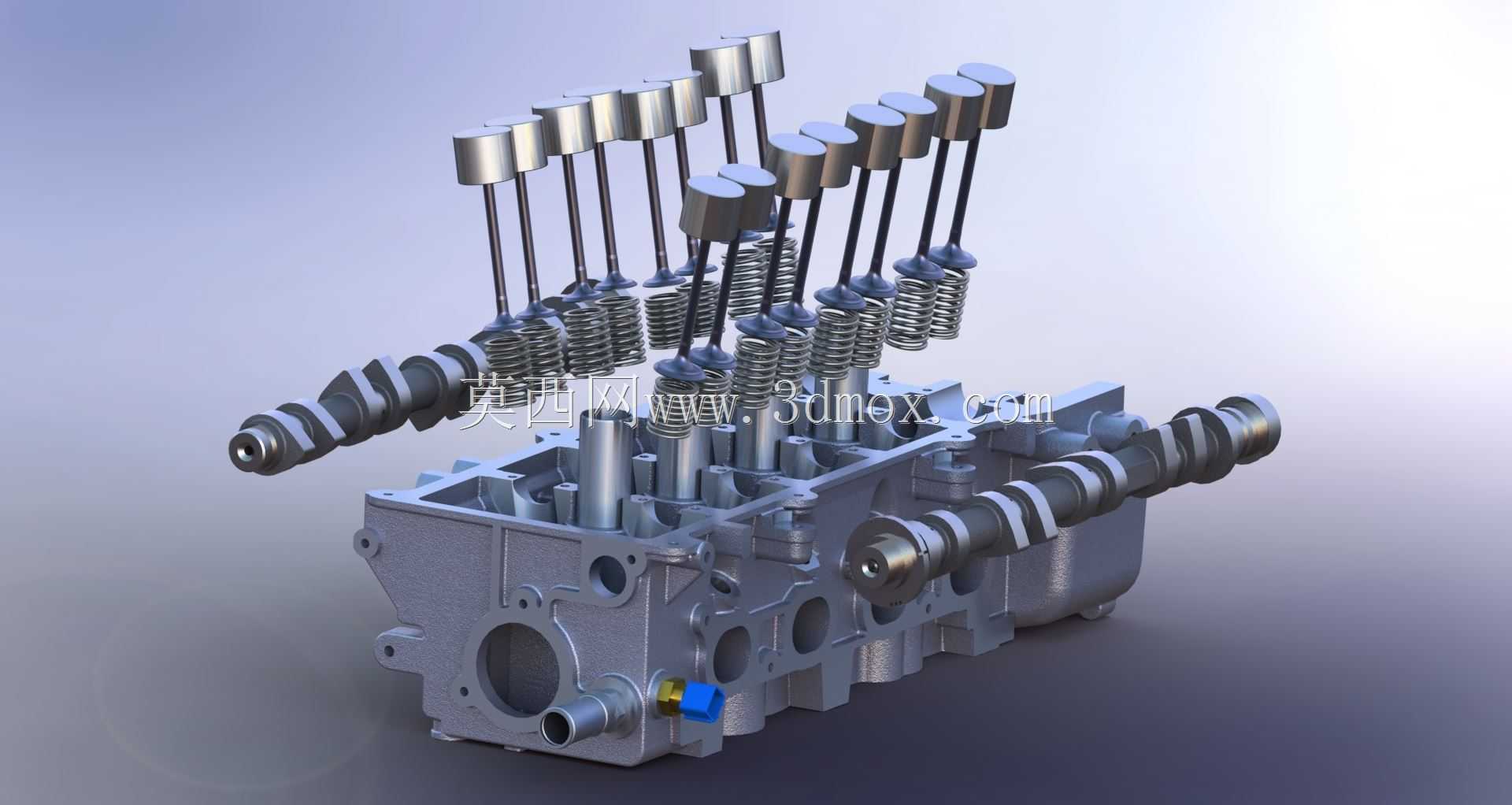

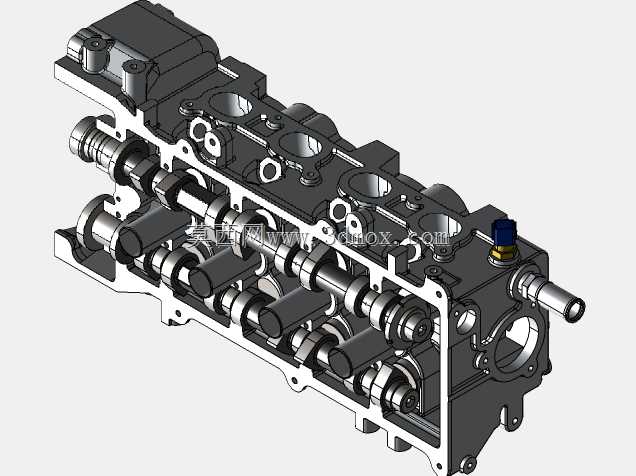

气缸盖是内燃机动力总成中承担核心功能的关键部件，这款适配1.4升排量四缸汽油机的气缸盖，主要应用于小型家用乘用车的动力系统，安装在气缸体上方，从上部密封气缸并与气缸、活塞共同构成燃烧室空间，同时集成布置进排气通道、气门组件安装位、凸轮轴装配腔、冷却水道与润滑油道，是发动机配气机构、冷却系统、润滑系统协同工作的核心载体。在实际整车运行场景中，气缸盖需要长期承受高温高压燃气的反复冲击，同时要为进排气门的往复运动、凸轮轴的旋转驱动提供精准的安装定位基准，还要引导冷却液循环带走燃烧室多余热量，引导润滑油输送至配气机构各摩擦副，其结构设计的合理性直接决定发动机的动力输出效率、燃油经济性、运行可靠性与NVH表现。这款气缸盖采用整体式铝合金铸造结构设计，整体布局为直列四缸排布，对应每缸设置两进两排共四个气门安装座，集成了顶置凸轮轴的安装腔体，侧面预留了进气歧管、排气歧管的连接法兰面，端面布置了正时机构的装配接口，下部的缸盖结合面经过精密铣削加工，可配合气缸垫实现与气缸体的高压密封，避免燃气泄漏、油水混合等故障。设计过程中首先围绕1.4升排量的动力输出目标确定燃烧室容积与压缩比参数，再根据配气相位要求布置凸轮轴与气门的相对位置，同步规划冷却水道的走向，确保鼻梁区、排气侧等高热负荷区域有足够的冷却液流量带走热量，避免热应力集中导致缸盖开裂变形；润滑油道的设计则兼顾凸轮轴轴颈、气门挺柱等摩擦部位的润滑需求，减少运动部件的磨损。在安装边界上，缸盖下部结合面的螺栓孔位置与对应气缸体的定位孔完全匹配，周边的附件安装位可适配点火线圈、水温传感器、燃油导轨等外围部件，进排气侧的法兰接口可直接对接对应排量的进排气歧管，整体外形轮廓紧凑，适配小型乘用车前置前驱的动力舱布局要求，不会与周边的悬置、管路、覆盖件产生安装干涉。
