赛车前轮带减震支柱悬架结构设计

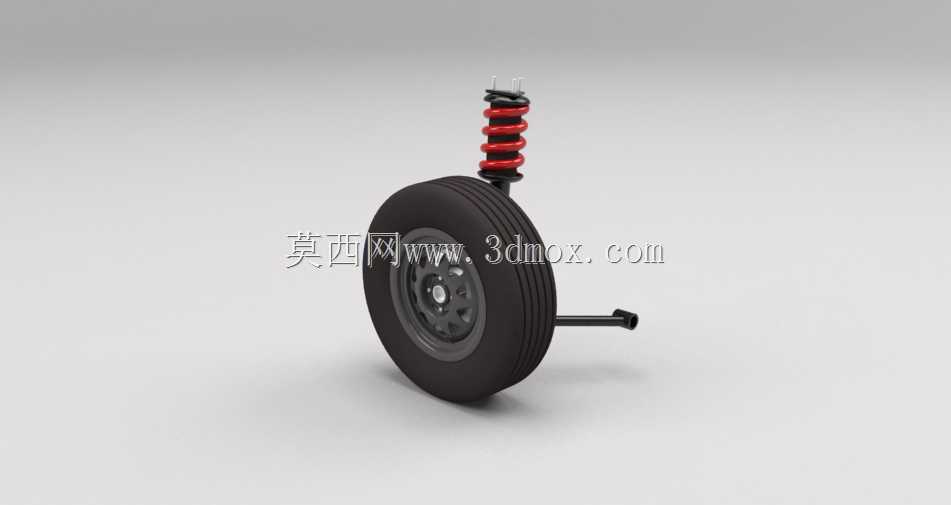

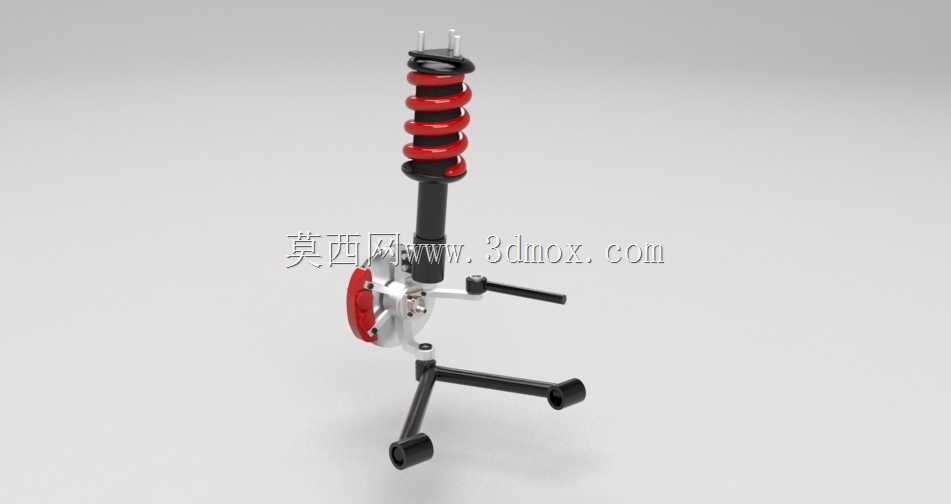

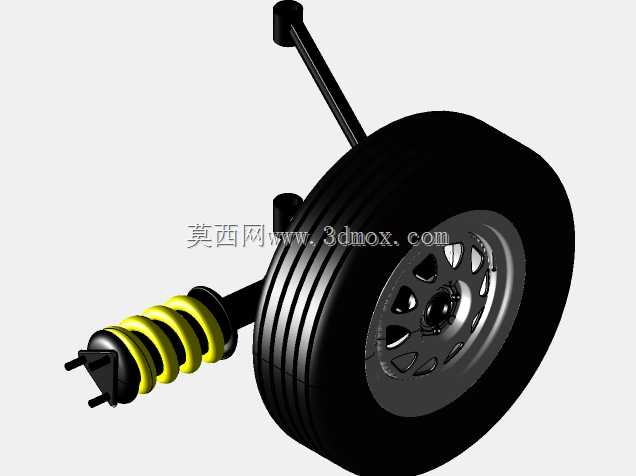

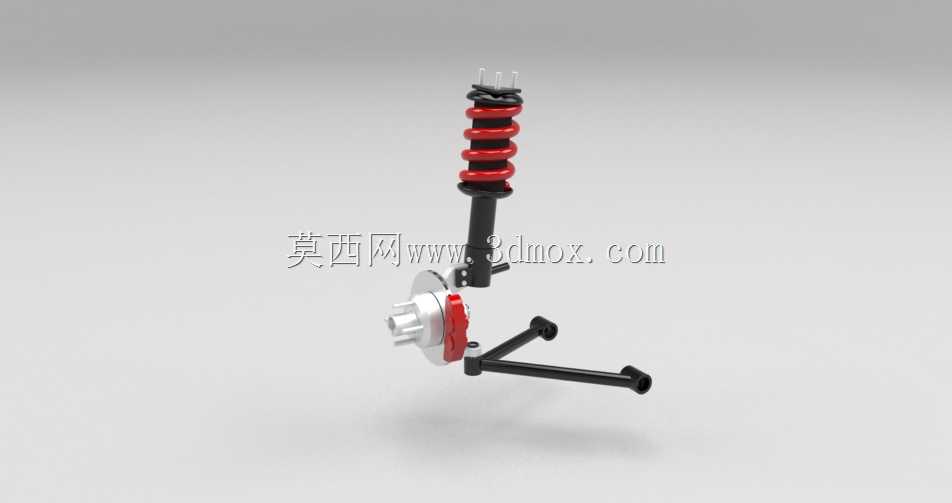

该悬架结构主要应用于入门级方程式赛车、场地改装赛车的前轮行走系统，承担着承载车身重量、过滤路面颠簸冲击、传递车轮转向力矩的核心作用，是赛车底盘行走部分的关键组成单元。在实际赛事场景中，这套悬架可适配铺装赛道的高频颠簸工况，在赛车过弯、制动、加速过程中，保证轮胎与地面的有效接触面积，为轮胎提供稳定的下压力支撑，避免车轮因冲击出现离地、打滑的情况，同时配合转向拉杆完成精准的转向动作，提升车辆的操控响应速度。从功能特性来看，这套结构集成了螺旋弹簧与阻尼减震器一体化的减震支柱，减震器上端预留了车身安装点位，可直接与车架前部的减震塔座对接，下端与转向节刚性连接，转向节侧方延伸出转向拉杆安装接口，可匹配转向机横拉杆完成转向力的传递；车轮部分集成了轮毂、轮胎与刹车安装位，可直接适配常规赛车刹车卡钳与刹车盘的安装需求，无需额外设计转接结构。设计思路上，这套基础悬架采用了麦弗逊式悬架的简化结构，去掉了多余的下摆臂复杂连杆设计，在保证结构强度的前提下尽可能降低了簧下质量，减震弹簧采用等节距螺旋弹簧设计，阻尼设定偏向赛道运动取向，可提供足够的支撑力抑制过弯侧倾，同时保留基础的滤震能力，避免路面冲击直接传递到车架造成车身姿态失控。在安装边界方面，减震支柱总高度适配常规小型赛车的前部车架高度，安装点位的孔位可根据车架实际尺寸做适配调整，车轮轮距适配窄体赛车的前部轮距要求，转向拉杆的长度预留了调整余量，可根据前轮前束的调校需求做长度微调，轮胎外径尺寸适配13寸赛事专用轮毂，不会与车架轮拱、刹车结构产生运动干涉，整套结构的安装不需要对原车车架做大规模切割改动，可直接作为基础悬架单元用于赛车底盘的前期方案验证、结构教学演示或是改装车的原型试制，能够帮助设计人员快速完成行走系统的布局匹配，缩短底盘开发的前期验证周期。
