可变截面涡轮结构增压器三维数模

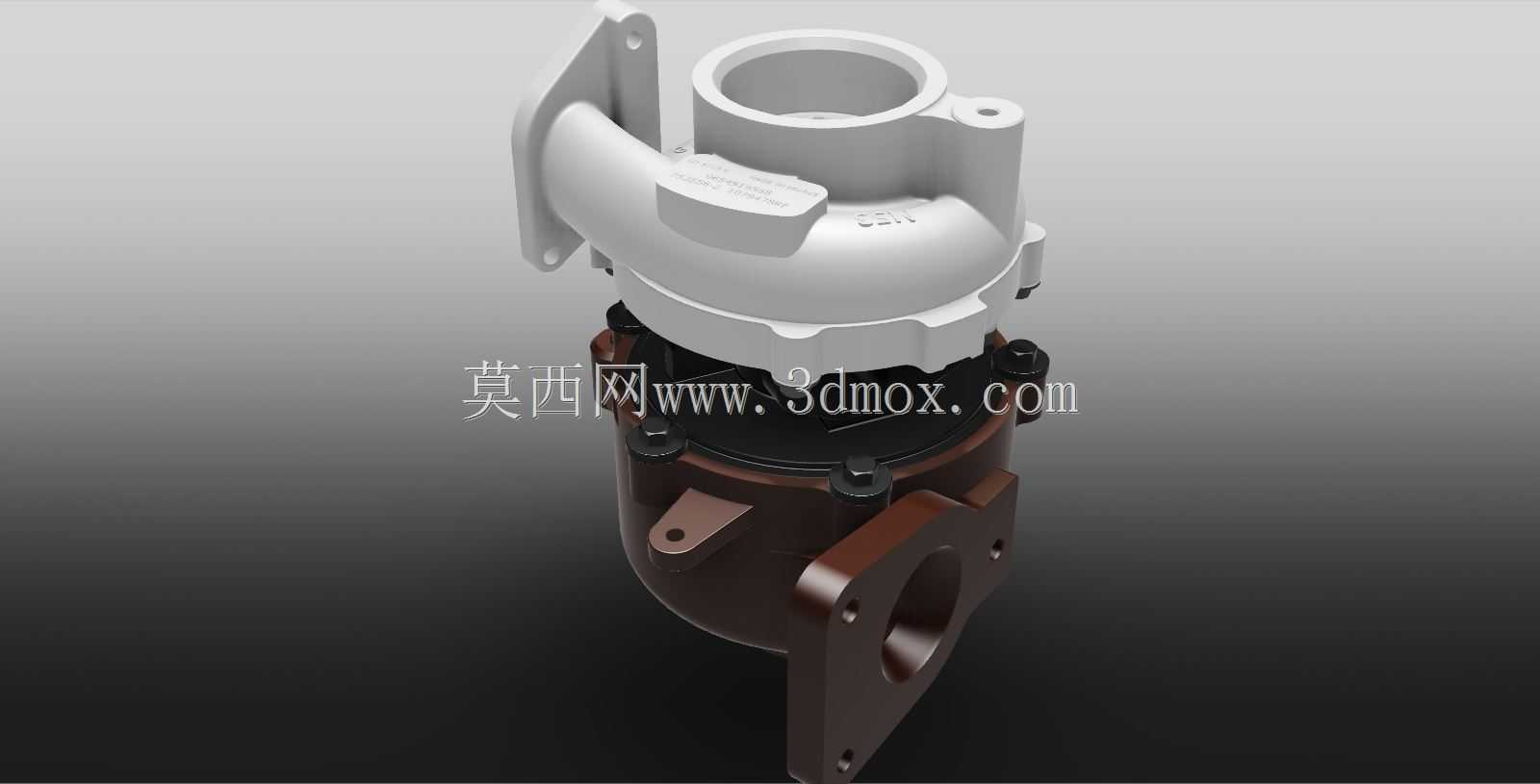

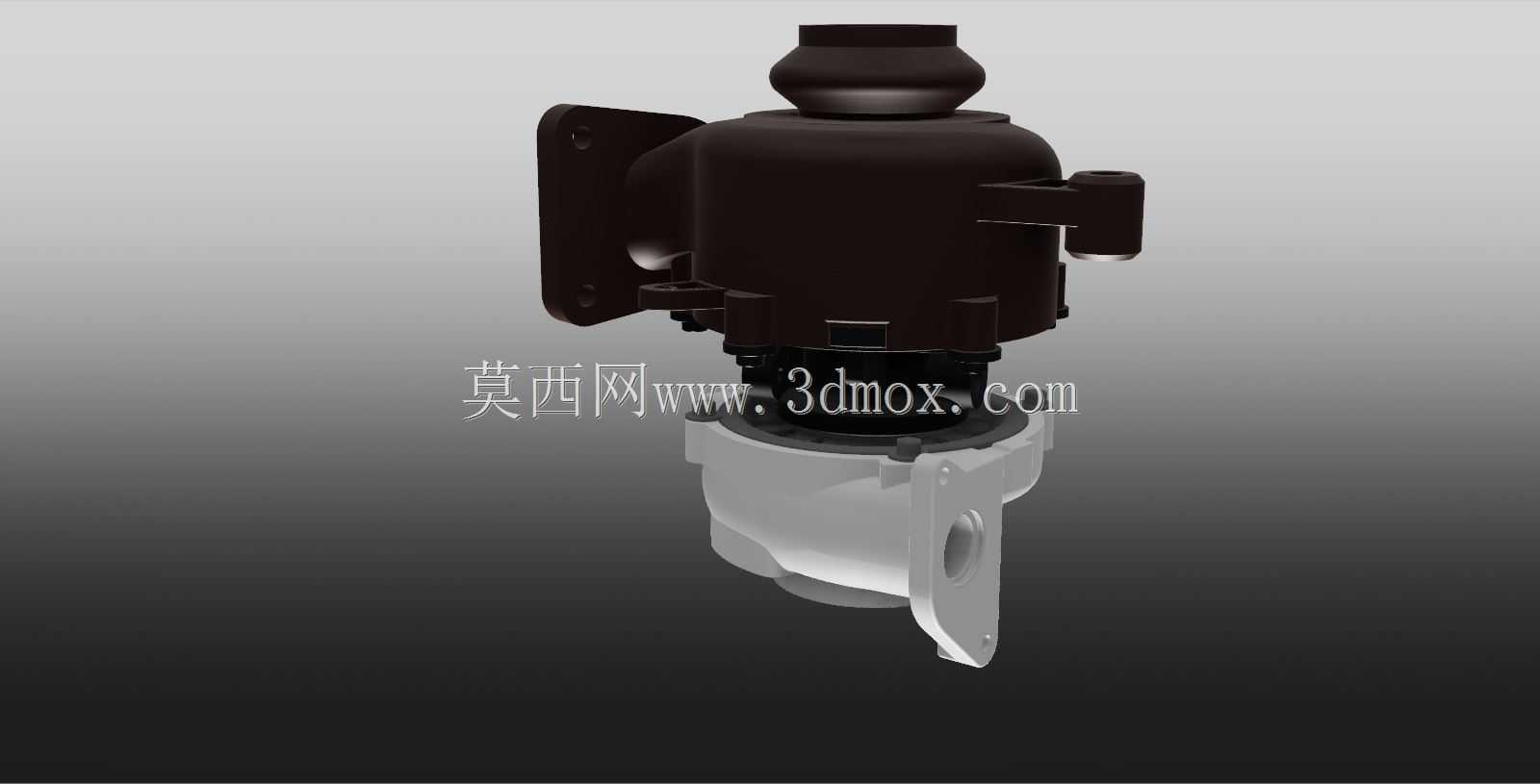

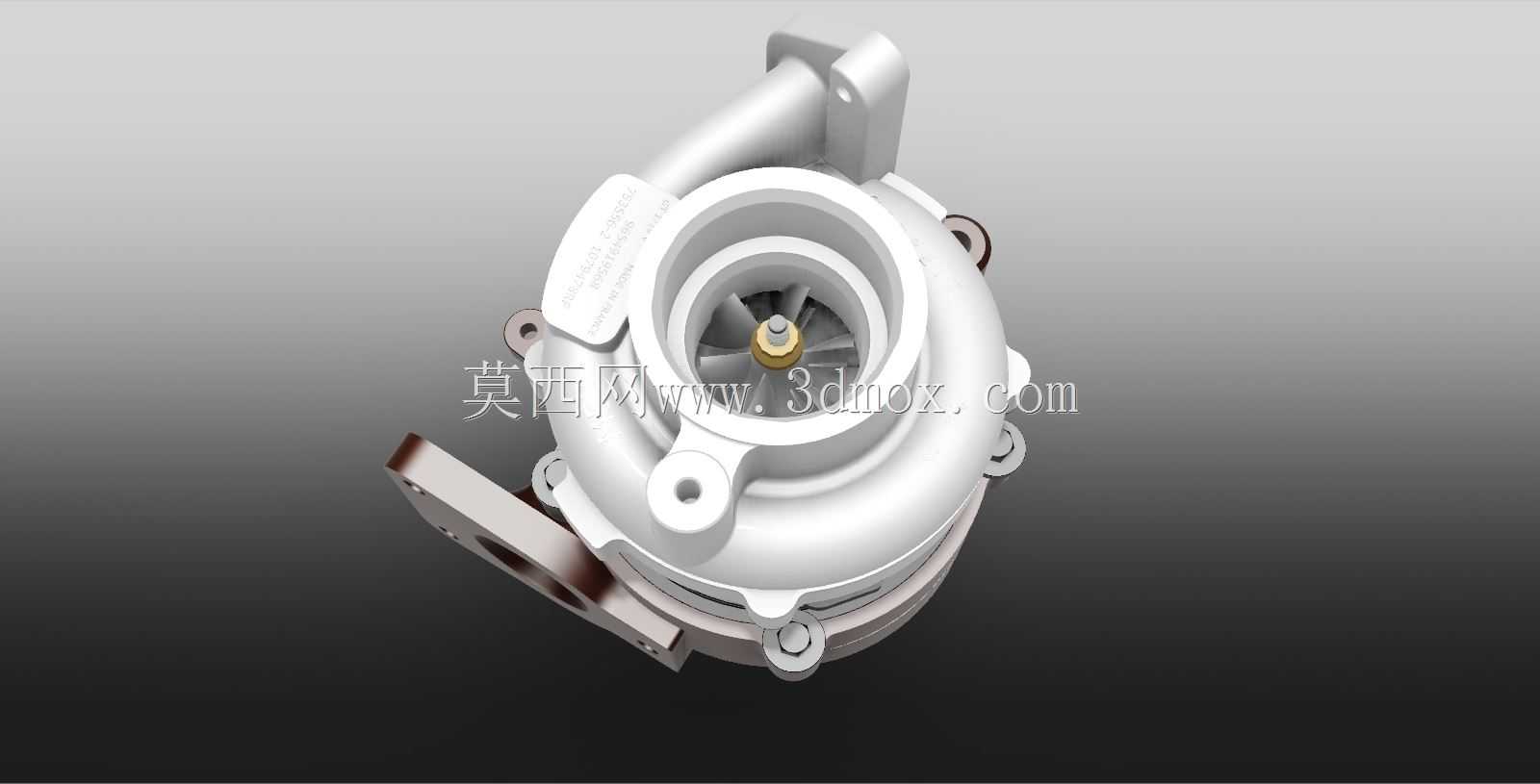

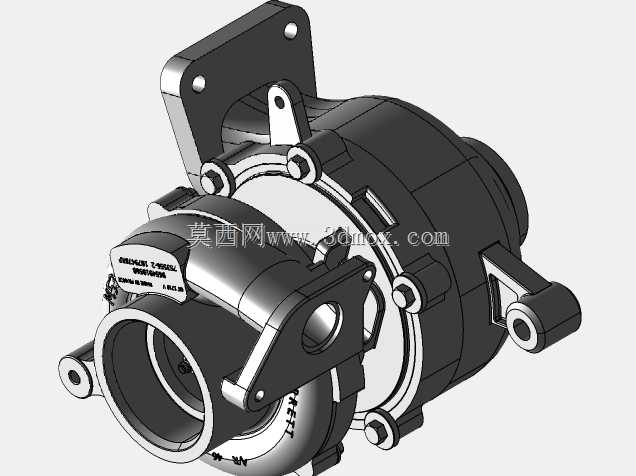

这款涡轮增压器主要适配搭载可变涡轮几何结构的柴油动力系统，是商用车动力总成、非道路移动机械、固定式柴油发电机组进气增压系统的核心配套部件，核心作用是通过发动机排出的废气能量驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，大幅提升发动机的进气充量密度，在不增加发动机排量的前提下提升动力输出上限，同时优化燃油雾化燃烧效率，降低尾气中的颗粒物与氮氧化物排放，满足严苛的动力设备排放要求。在实际应用场景中，这类增压器可覆盖轻卡、重卡、工程机械、农用机械等多类柴油动力设备的增压需求，能够适配不同转速区间的动力输出特性，可变涡轮几何结构可根据发动机的实时工况调整涡轮端的流通截面，在发动机低转速时缩小流通截面提升废气驱动流速，快速建立增压压力消除涡轮迟滞，在高转速工况下扩大流通截面，避免增压压力超限同时保证充足的进气量，让发动机在全转速区间都能获得平顺的扭矩输出。从产品功能特性来看，该增压器采用分体式壳体结构，涡轮端壳体采用耐高温铸铁材质，可耐受发动机排出的最高近千度的废气冲击，压气机端采用铸铝材质降低整体自重，中间壳体设置有独立的润滑油道与冷却水道，可在设备运行过程中持续为高速旋转的转子总成提供润滑与散热，保证转子组件在每分钟十多万转的工作转速下保持稳定运行，避免出现过热烧蚀、轴承磨损过快的问题。从设计思路层面，该模型还原了增压器的完整安装结构，侧面设置的带安装孔的固定支架可直接与发动机排气侧的安装法兰对接，顶部的进气接口、底部的压气机出气接口均采用行业通用的卡箍连接尺寸，可适配不同管径的进气管路，侧面的执行器安装位预留了可变截面调节机构的装配空间，可直接匹配真空式或电控式的增压压力执行器，无需额外修改安装结构。从外形尺寸与安装边界来看，该增压器整体采用紧凑式布局，主体为上下同轴的圆柱式结构，侧向突出的安装支架与执行器结构未超出主体轮廓过多，可适配发动机舱内狭小的安装空间，所有连接法兰的螺栓孔位、接口管径均参照量产增压器的通用尺寸设计，安装时无需对周边的管路、支架进行额外切割修改，可直接完成装配对接，转子总成的浮动轴承设计预留了合理的轴向与径向间隙，可抵消设备运行过程中热胀冷缩带来的尺寸变化，避免出现转子擦壳、卡滞的故障。
