F1赛车动力系统配套金属结构组件

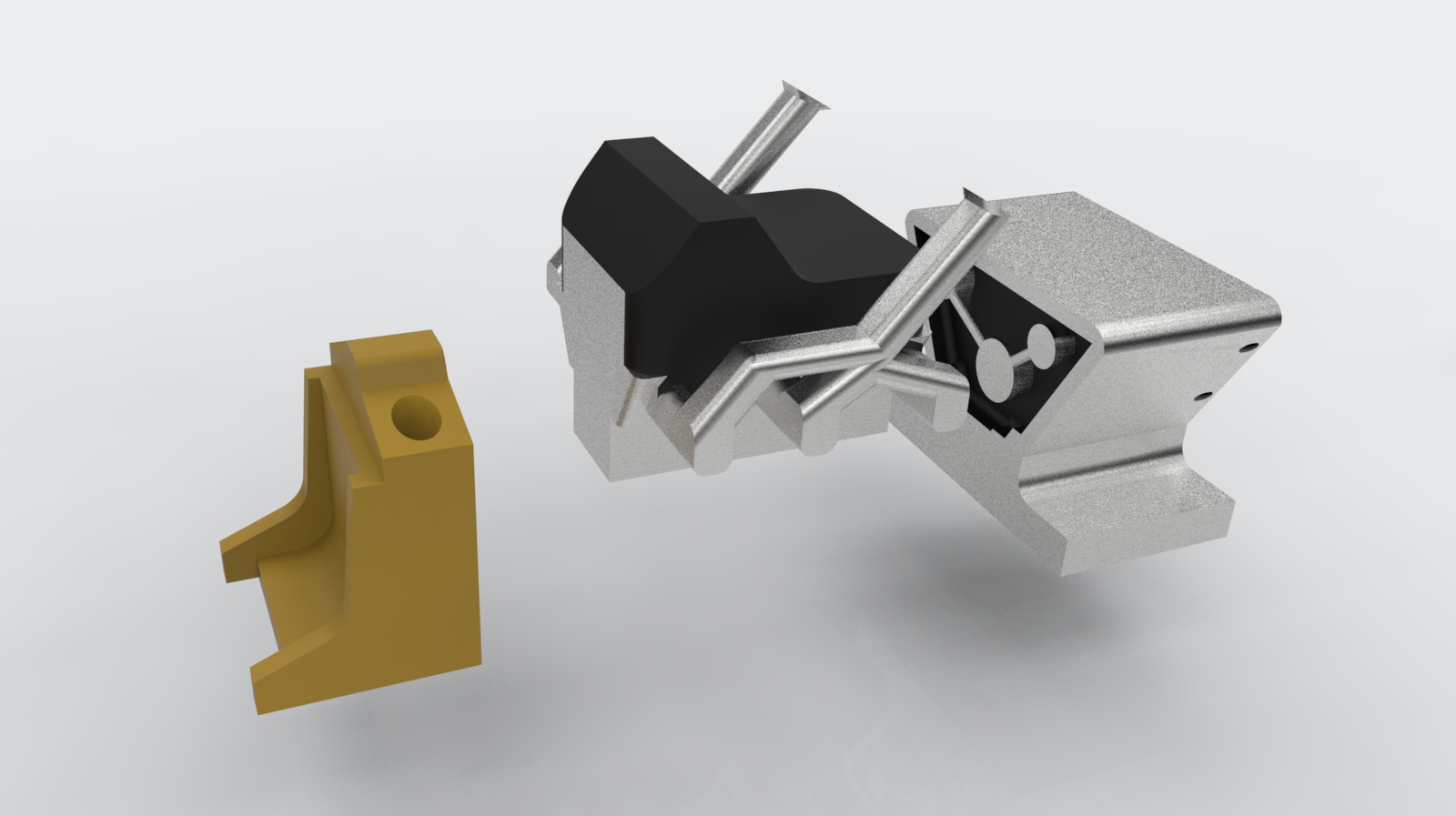

本次呈现的是应用于方程式赛车动力舱内的配套结构组件，这类组件主要服务于顶级场地赛车的动力传输与周边部件固定场景，是赛车动力单元周边不可或缺的配套结构。在实际赛事应用中，这类组件需要同时满足高强度支撑、轻量化减重、复杂空间避让三大核心需求，既要为动力单元周边的管线、附属安装件提供稳定的固定点位，又要在赛车高速过弯、急加速急减速的极端工况下承受持续的交变载荷，同时还要严格控制自身重量，避免增加赛车的非簧载质量与整体配重负担。从功能特性来看，组件分为三个不同功能的结构单元：银灰色金属主体单元承担核心承载与定位功能，其表面做了高精度的机加工处理，安装基准面的平面度公差控制在极高精度范围内，保证与动力单元壳体对接时的贴合度，避免出现安装应力集中的问题；黑色非金属单元为缓冲隔振部件，采用耐高低温、耐油料腐蚀的特种复合材料制作，主要用于隔绝动力单元运转时产生的高频振动，避免振动传递到车架引发共振，同时还能阻挡动力单元辐射的高温，保护周边的管线与电子元件；棕黄色结构单元为侧向定位支架，其上预留的通孔为标准安装孔位，可直接与车架侧梁的安装点位对接，侧面的异形曲面是根据动力舱内的剩余空间做的避让设计，完美避开周边的转向拉杆、冷却管路等部件，不会出现安装干涉的问题。在设计思路上，整个组件完全遵循方程式赛车的设计逻辑，首先根据动力单元在车架上的安装坐标确定核心基准，再逐一梳理周边所有部件的空间位置，通过拓扑优化的方式去除所有非必要的材料，在保证结构强度满足赛事安全标准的前提下，将组件的重量压缩到最低；所有的安装孔位都做了沉头处理，安装后螺栓头部完全沉入结构内部，不会突出表面剐蹭周边部件；结构的棱边都做了圆角过渡处理，既可以减少应力集中提升结构疲劳寿命，也能避免安装维护时划伤操作人员。从安装边界来看，核心主体单元的安装对接面尺寸完全匹配对应款型F1赛车动力单元的侧部接口，侧向支架的安装孔距与车架侧梁的预留点位完全一致，整个组件装入动力舱后，与周边部件的最小间隙控制在安全范围内，既不会在赛车行驶时因部件形变产生摩擦，也不会过度占用动力舱内的宝贵空间，为后续的管线布置、冷却系统布局预留了充足的操作空间。这类组件虽然不属于动力单元的核心做功部件，但却是保障赛车动力系统稳定运转的重要配套结构，每一处曲面、每一个孔位的设计都经过了严格的力学仿真与空间校验，完全满足顶级赛事的严苛使用要求。
