自行车液压制动卡钳三维结构设计

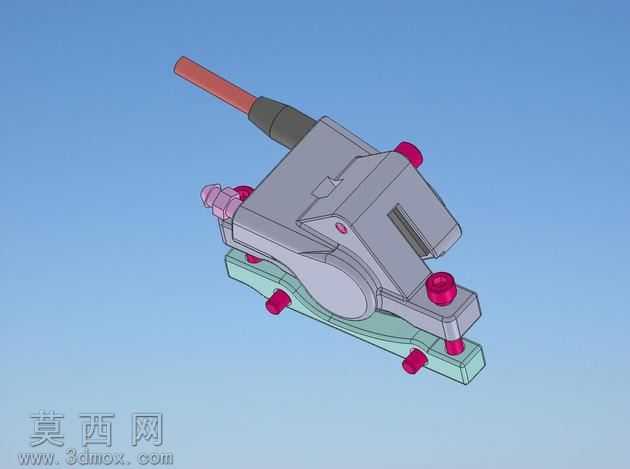

本作品为自行车液压制动卡钳的三维建模设计，依托三维建模软件完成全参数化结构搭建，完整还原液压制动卡钳的真实装配形态与功能逻辑。建模过程中首先梳理卡钳的核心功能模块，将整体结构拆分为卡钳主体基座、液压活塞腔、来令片安装位、油管连接端口、安装固定基座、调节紧固螺钉六大核心部分，每一部分均严格参照自行车液压卡钳的实际工程尺寸进行比例校准，确保各部件装配间隙符合实际生产装配要求。材质渲染阶段针对不同部件的物理属性进行差异化材质赋予：卡钳主体基座采用哑光铝合金材质，还原轻量化金属构件的磨砂质感与金属反光特性；活塞端部与紧固螺钉采用亮面金属材质，突出紧固件的精密加工质感；油管部分采用耐油橡胶材质，模拟橡胶软管的半哑光弹性质感；来令片部分采用复合摩擦材质，呈现出耐磨复合材料的粗糙颗粒质感；密封调节旋钮采用工程塑料材质，还原塑料构件的柔和反光效果。结构设计上完整还原液压卡钳的工作逻辑，预留了活塞的运动行程空间，明确了来令片与刹车碟片的配合间隙，安装基座的固定孔位完全适配自行车前叉或后车架的安装标准，油管接口处设计了标准的密封连接结构，确保液压油路的密闭性。设计过程中重点考量了卡钳的制动受力分布，对卡钳主体的受力加强筋结构进行了精细化建模，既保证结构强度满足制动时的大负载需求，又通过镂空结构设计实现构件轻量化，避免不必要的重量增加影响骑行体验。整体模型装配关系清晰，各部件无干涉错位，可直接用于结构展示、原理教学或后续的工程优化设计参考，完整呈现了自行车液压制动系统核心部件的结构特点与设计逻辑。
