标准直齿圆柱齿轮传动件三维设计

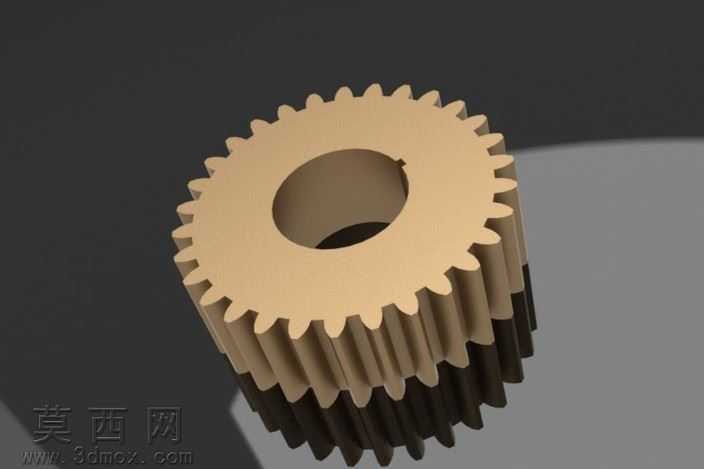

本作品为标准直齿圆柱齿轮的三维建模成果，建模过程严格遵循渐开线圆柱齿轮的设计规范，首先通过参数化公式推导渐开线齿廓的坐标点位，在三维建模环境中精准绘制齿廓基准曲线，确保齿形压力角、模数、齿数等核心参数符合通用机械传动的设计标准。建模时先构建齿轮的基体圆柱特征，通过拉伸命令生成齿轮的主体轮坯结构，随后以齿廓曲线为截面完成单个轮齿的切除成型，再通过圆周阵列命令完成全部轮齿的均匀排布，阵列过程严格保证齿距的等分精度，避免出现齿距累积误差影响后续传动啮合效果。针对齿轮中心的安装轴孔，建模时同步完成键槽特征的切削加工，键槽的尺寸、位置公差完全适配标准平键的安装要求，确保齿轮与传动轴装配时的周向固定可靠性，避免传动过程中出现打滑窜动问题。材质渲染阶段选用金属质感的哑光钢材材质，调整材质的粗糙度、反射率参数还原真实机械齿轮的表面质感，同时对轮齿的啮合面做细微的纹理处理，模拟实际机加工后的表面纹路效果，渲染时采用柔和的侧方打光方案，清晰展现轮齿的立体轮廓、齿根过渡圆角以及轴孔的内部结构，让模型的结构细节直观呈现。设计过程中重点考量了齿轮的结构合理性，齿根位置设置了标准的过渡圆角，避免应力集中导致的轮齿断裂风险，轮齿的齿厚、齿顶高、齿根高参数均经过啮合校验，确保同参数齿轮配对时能够实现平稳的传动啮合，不会出现卡齿、干涉等问题。整体模型结构完整，特征参数可编辑调整，能够直接用于机械传动结构的装配验证、运动仿真分析，也可作为机械设计教学的演示案例，帮助学习者理解直齿圆柱齿轮的结构特点与建模逻辑，为后续的齿轮传动系统设计提供精准的三维模型支撑。
