M101型单轴货运拖车三维建模作品

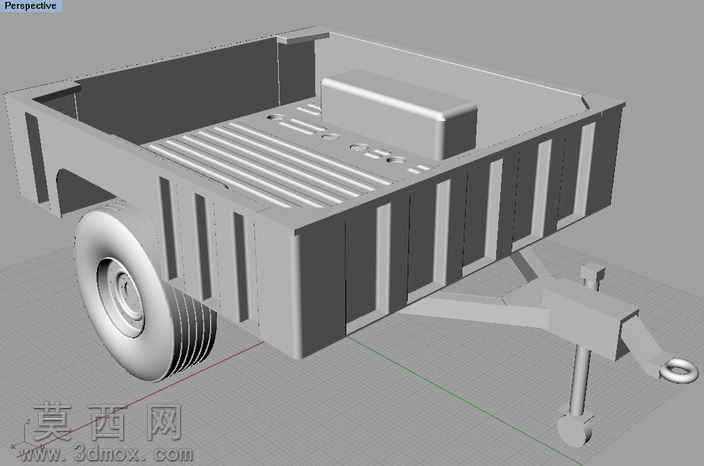

本作品为M101型单轴货运拖车的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的建模思路，先完成各个独立零部件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的位置关系、配合间隙完全符合真实拖车的结构逻辑。建模阶段首先对拖车的承载货厢进行精细化构建，货厢底板采用等距分布的加强筋结构设计，通过阵列特征快速生成规整的防滑凸起筋条，既还原了真实货厢底板的防滑承重功能，也通过参数化控制保证了筋条间距、高度的一致性；货厢侧围采用竖向外凸加强筋结构，通过拉伸、切除特征完成侧围板的造型，每道加强筋的宽度、深度都参考真实货运拖车的钣金厚度参数设置，还原了钣金冲压成型的结构特征，保证侧围结构的抗变形能力。货厢前部设置独立的工具箱结构，采用独立实体建模后与货厢前板完成装配约束，还原了拖车随车工具存放的功能结构。行走系统部分，单轴轮胎采用旋转凸台特征完成基础胎体建模，胎面的防滑花纹通过环绕阵列的方式生成，还原了载重轮胎的胎纹细节；轮毂采用多台阶旋转特征搭配圆周阵列的螺栓孔结构，精准还原了钢制轮毂的造型特征，轮胎与轮轴之间设置同轴心配合约束，保证行走结构的转动逻辑符合实际机械原理。牵引连接部分，整体采用三角型牵引架结构，从货厢前端下部向前延伸汇聚至牵引环位置，牵引架的纵梁、横梁都采用矩形截面型材的拉伸特征完成建模，还原了型材焊接的结构特征；牵引架末端设置支撑支腿结构，支腿采用可伸缩的两段式结构设计，通过同轴配合与限位特征还原支腿收起、放下的活动逻辑，支腿底部设置支撑盘结构，保证拖车脱离牵引车时的停放稳定性。渲染阶段采用哑光金属材质模拟货厢的钢制钣金表面，轮胎采用哑光黑色橡胶材质，轮毂采用亮面金属材质还原钢制轮毂的质感，牵引环部分做了轻微的磨损质感处理，提升模型的真实感；场景内添加基准坐标轴辅助展示模型的空间比例，整体渲染效果清晰呈现了拖车的整体结构与细节特征，完整还原了小型单轴货运拖车的结构特点与功能设计，可用于机械结构教学、拖挂设备改装参考、运输场景可视化展示等场景。
