飞行模拟用高精度力反馈操纵装置

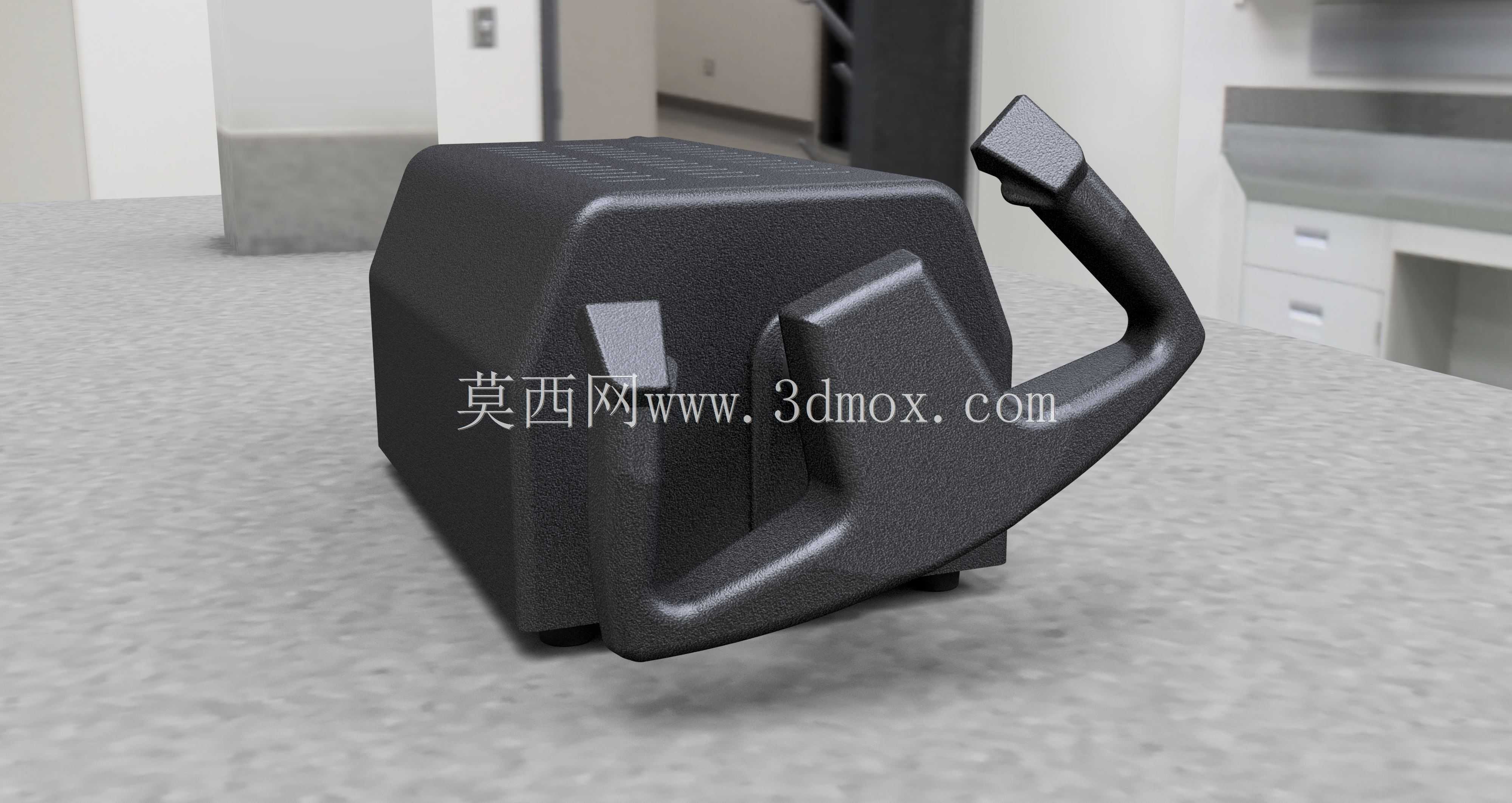

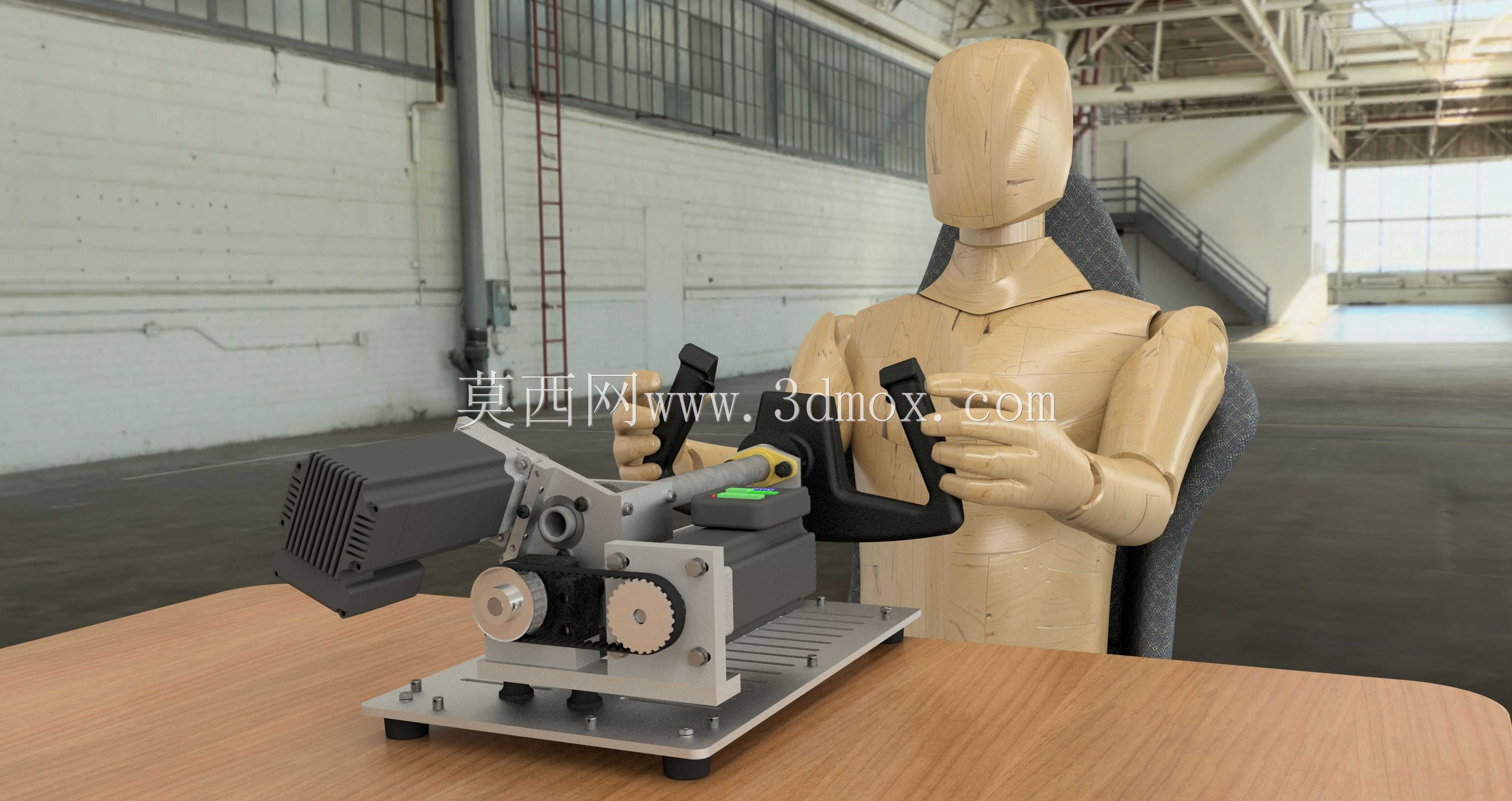

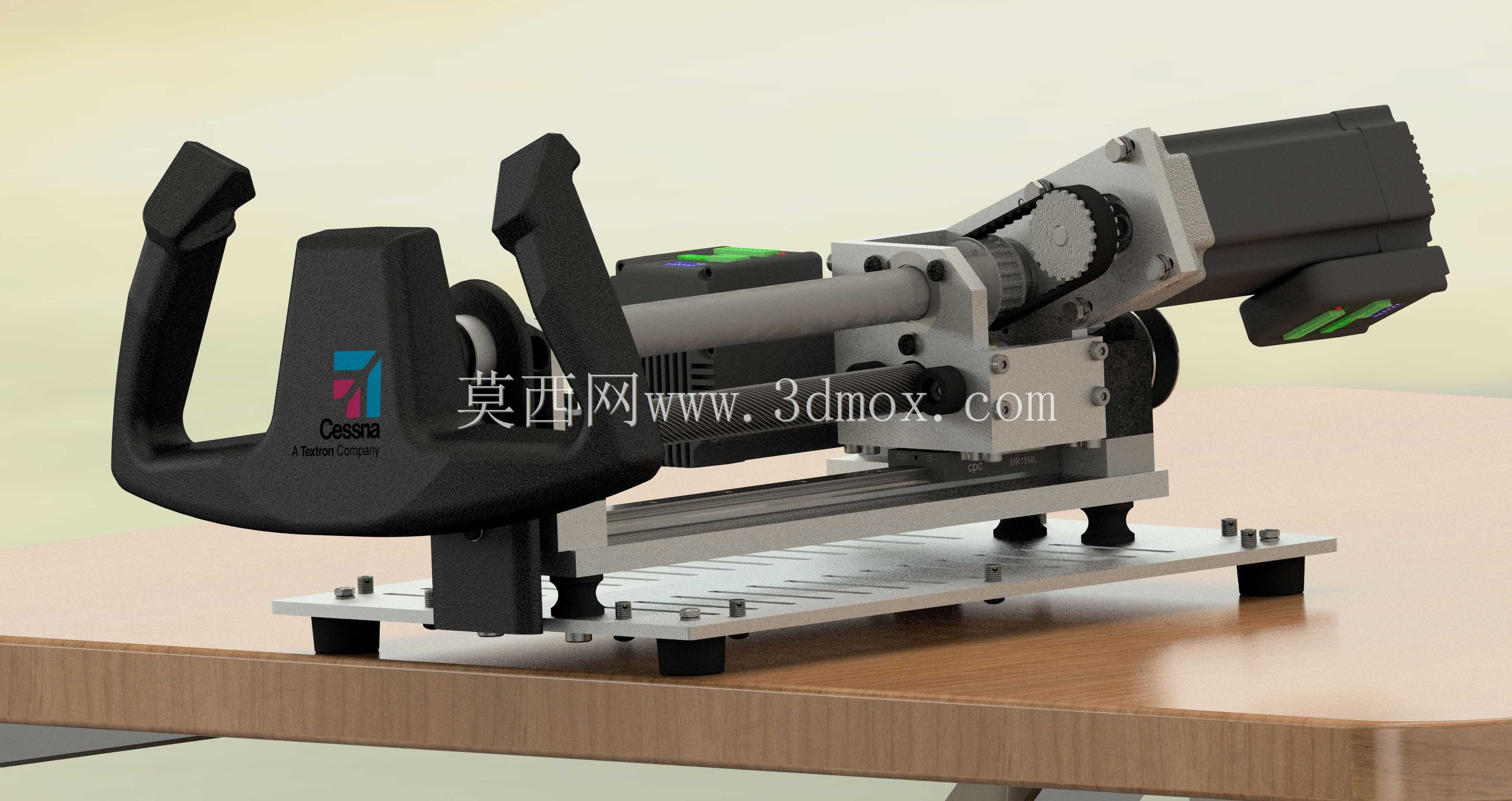

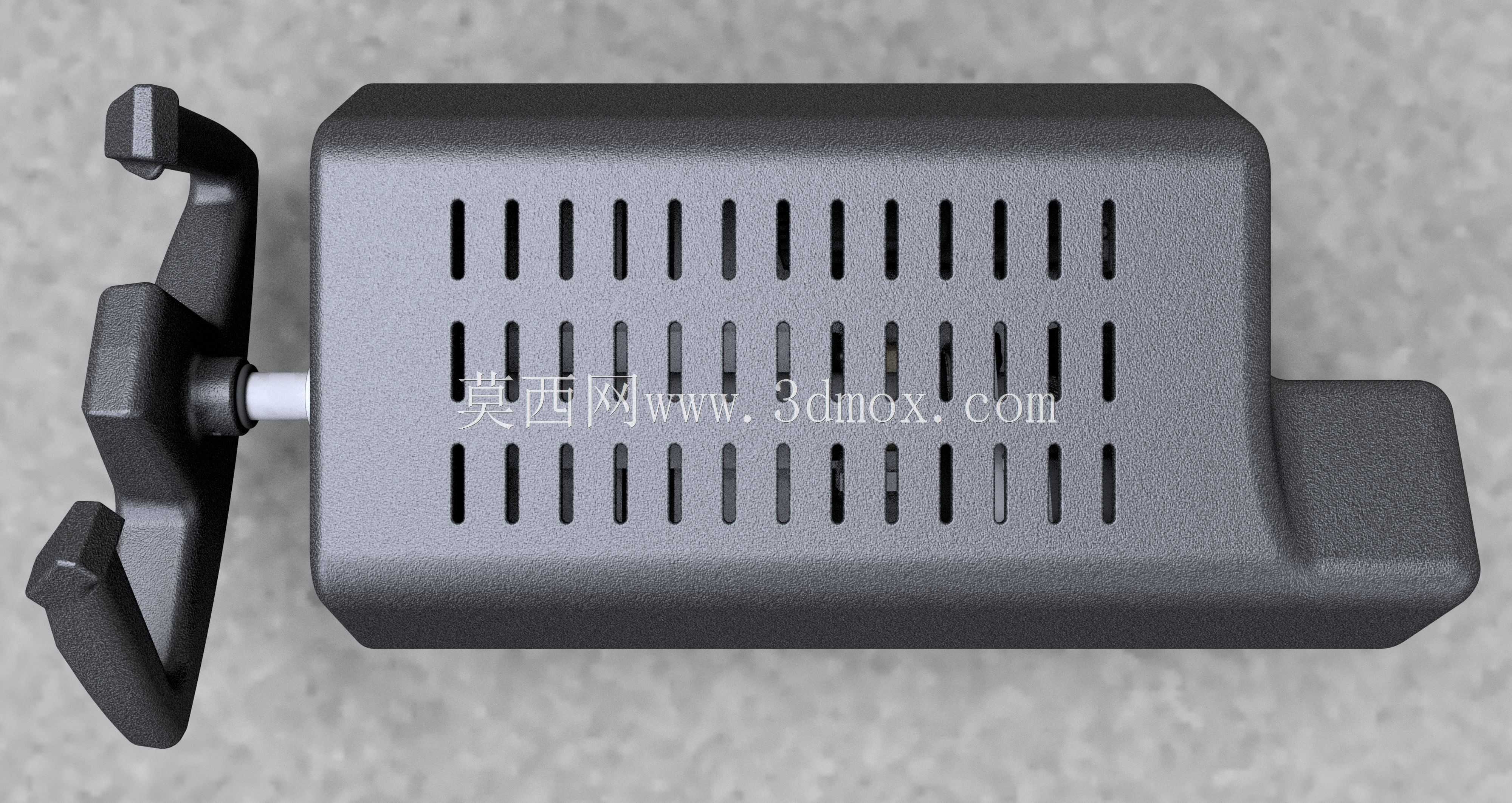

这款力反馈操纵装置主要面向飞行模拟训练场景，可应用于民航飞行员地面基础训练、通用航空爱好者模拟飞行体验、航空院校飞行原理实操教学等场景，能够还原真实飞行过程中操纵杆受到的气动载荷、舵面反馈力、气流扰动带来的操纵阻尼变化，让使用者获得接近真实飞行器驾驶的力觉交互感受，替代传统无反馈的普通模拟摇杆，大幅提升模拟训练的沉浸感与操作还原度。装置核心功能是通过内置的力反馈执行机构，实时根据模拟系统传输的飞行状态参数，输出对应大小与方向的操纵阻力，同时可模拟不同机型的操纵杆力特性，涵盖小型通用飞机到中型民航客机的操纵手感差异，支持俯仰、横滚两个轴向的力反馈输出，还可模拟杆力配平、失速抖杆等特殊飞行状态下的操纵反馈。在设计思路上，该装置采用模块化布局，将操纵握持组件、传动机构、力输出单元、安装底座做分层设计，握持部分参考真实赛斯纳机型的驾驶盘造型做人体工学优化，握把的弧度、按键位置都贴合真实飞行操纵习惯，长时间握持操作不易产生疲劳；传动部分采用同步带传动结构，配合高精度轴承做回转支撑，既保证力传递的精准度，又能减少传动间隙带来的操作虚位，让力反馈输出更加顺滑无卡顿；力输出单元选用大扭矩伺服组件作为动力源，可输出足够的反馈力矩覆盖真实飞行中的杆力范围，同时搭配位置检测元件实时采集操纵杆的位移量，实现操纵输入与力反馈输出的闭环控制。外形尺寸方面，装置整体采用桌面式安装布局，底座为带安装孔的平板结构，可直接固定在模拟飞行操作台或普通桌面，安装边界预留了充足的走线空间与固定孔位，整体高度适配常规坐姿操作的手臂高度，操纵行程与真实飞行器的驾驶盘行程保持一致，横向与纵向的转动角度都符合真实飞行操纵的行程范围，不会出现操作角度不足导致的模拟失真问题；底座下方配置可调高度的支撑脚垫，可根据安装平面的平整度调整水平，保证装置运行时的稳定性，避免大反馈力输出时出现装置移位的情况。
