民用航空双轮式前起落架结构设计

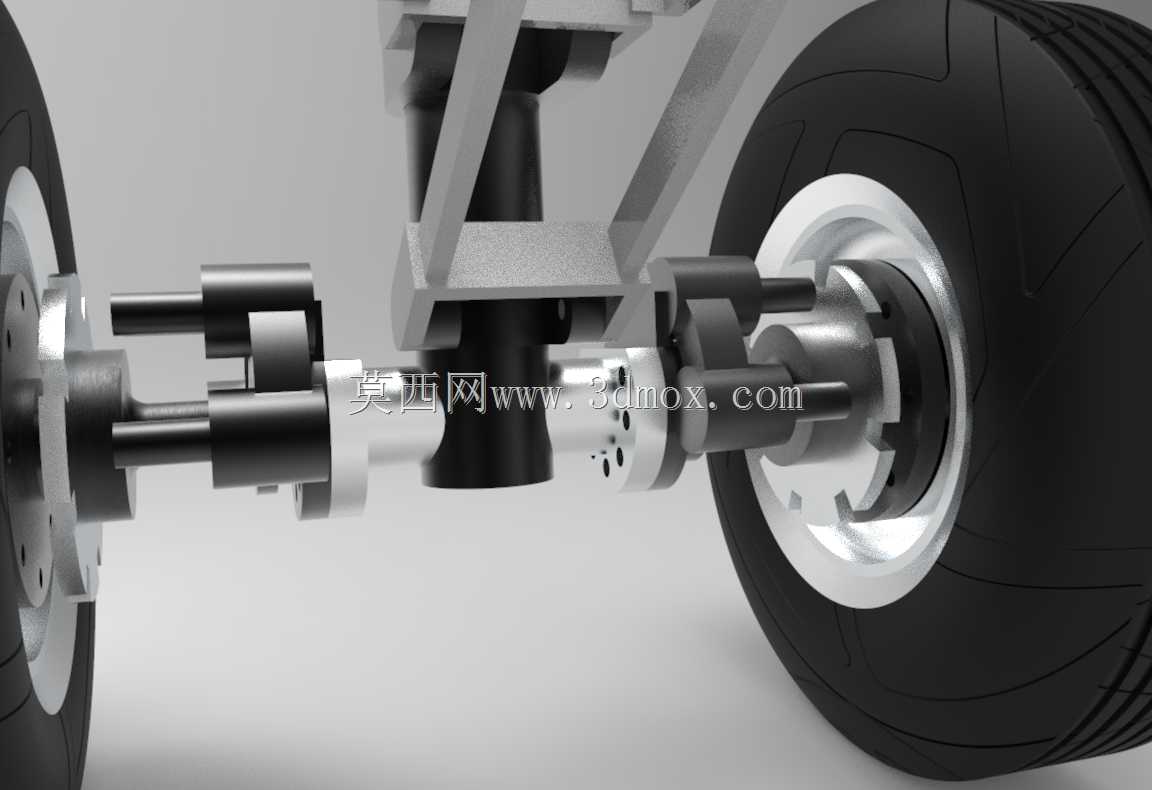

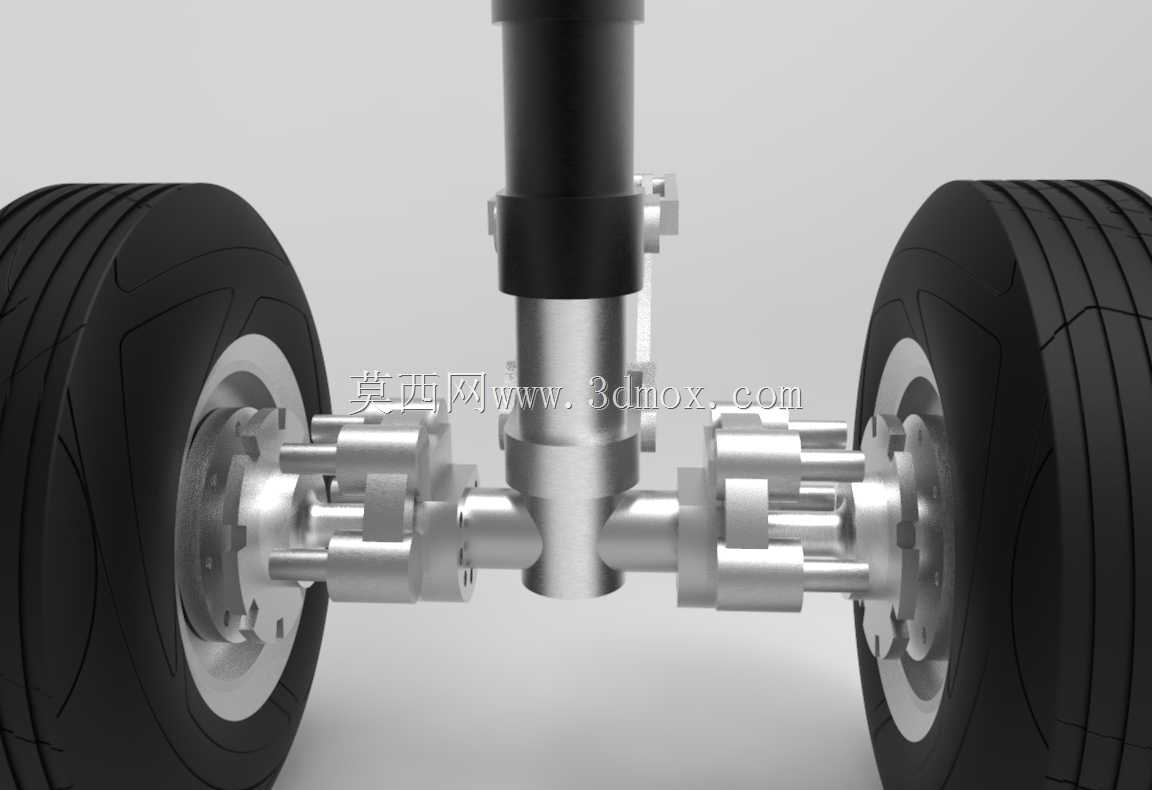

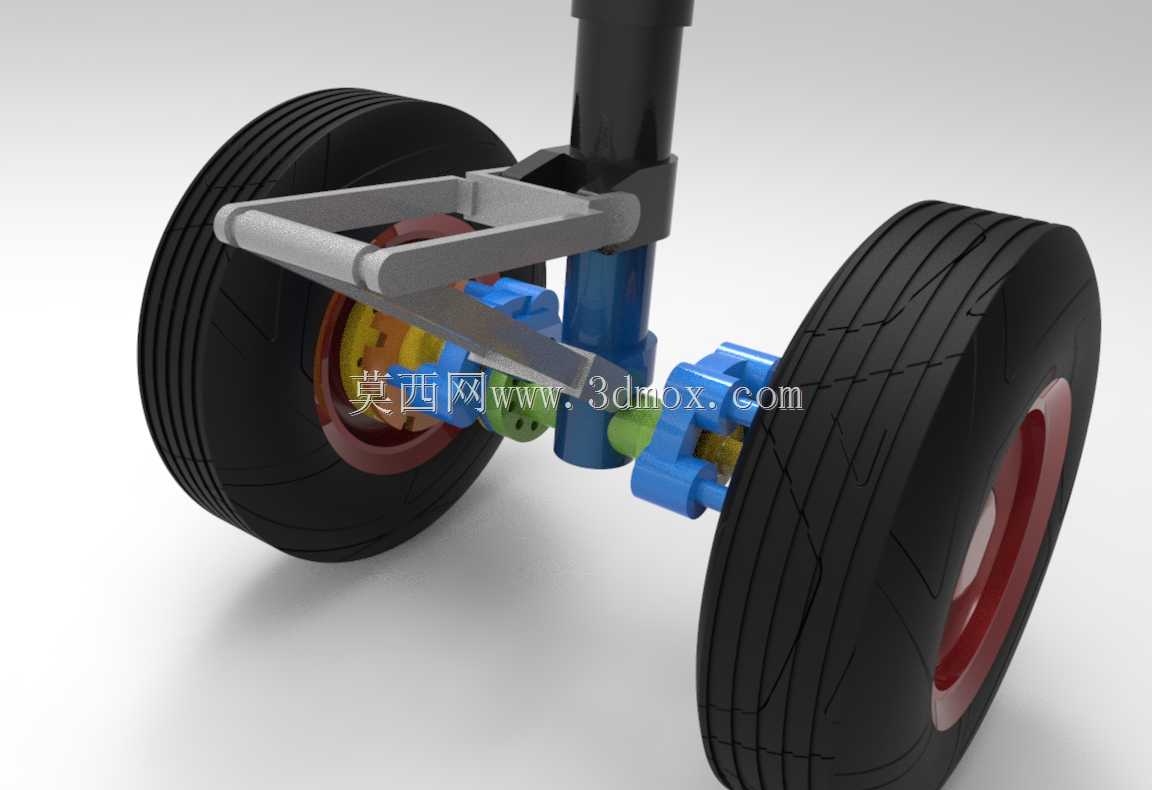

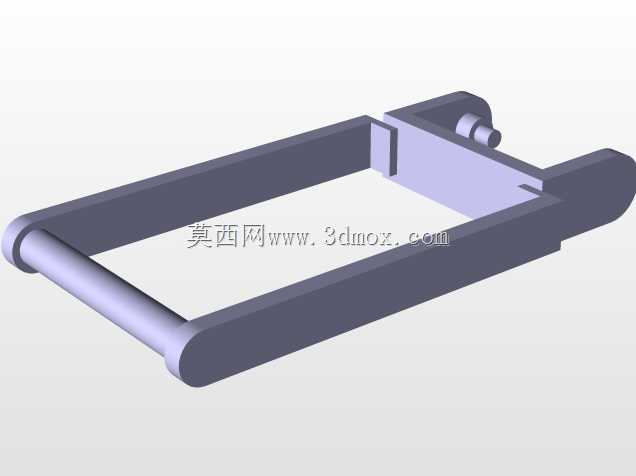

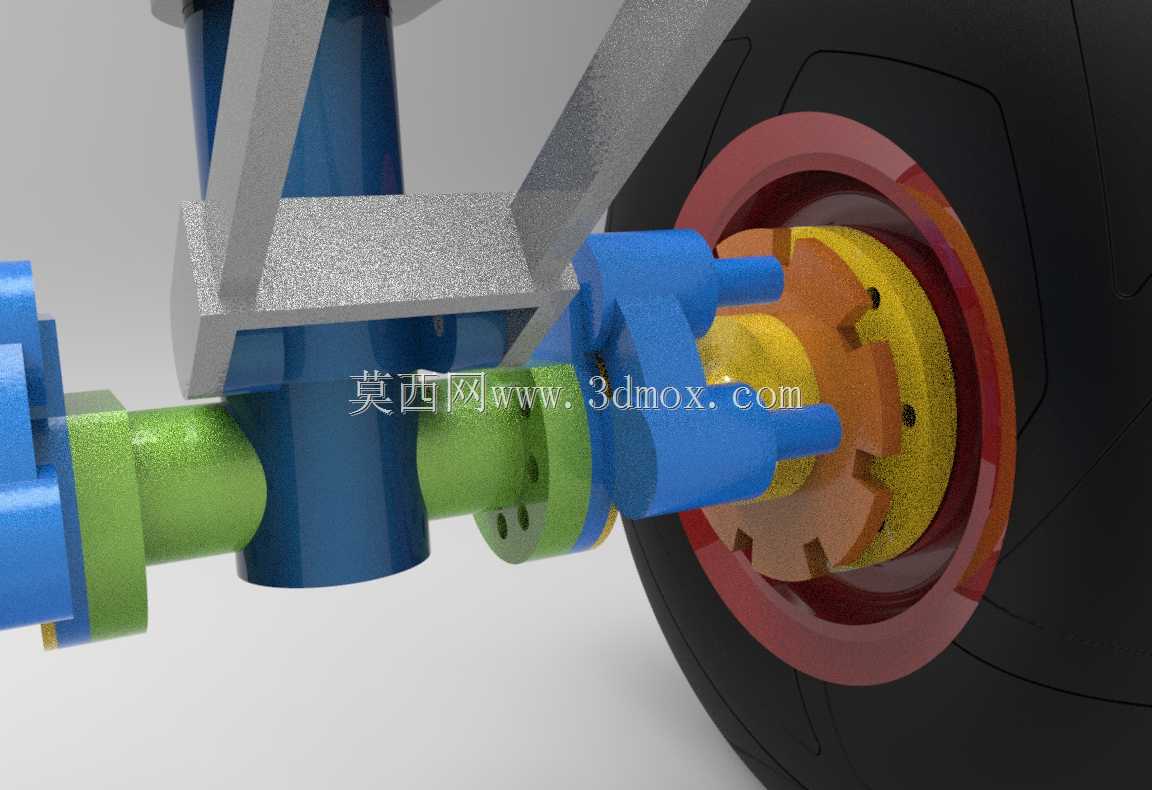

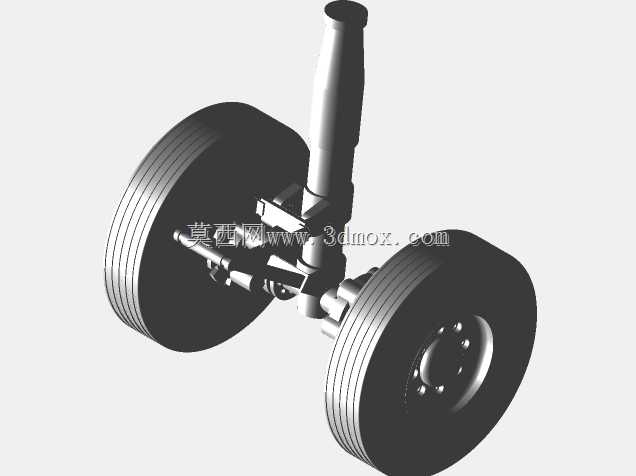

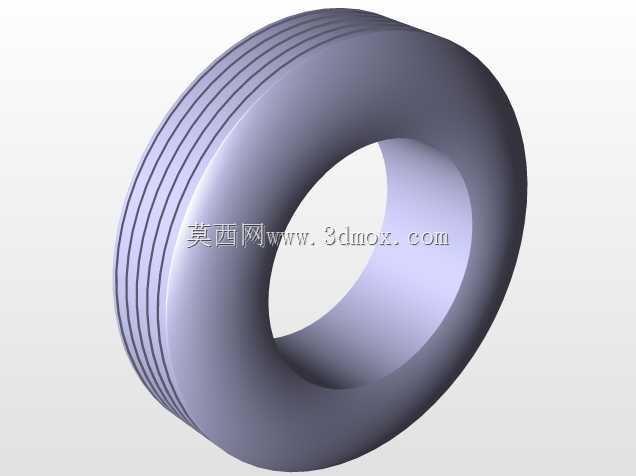

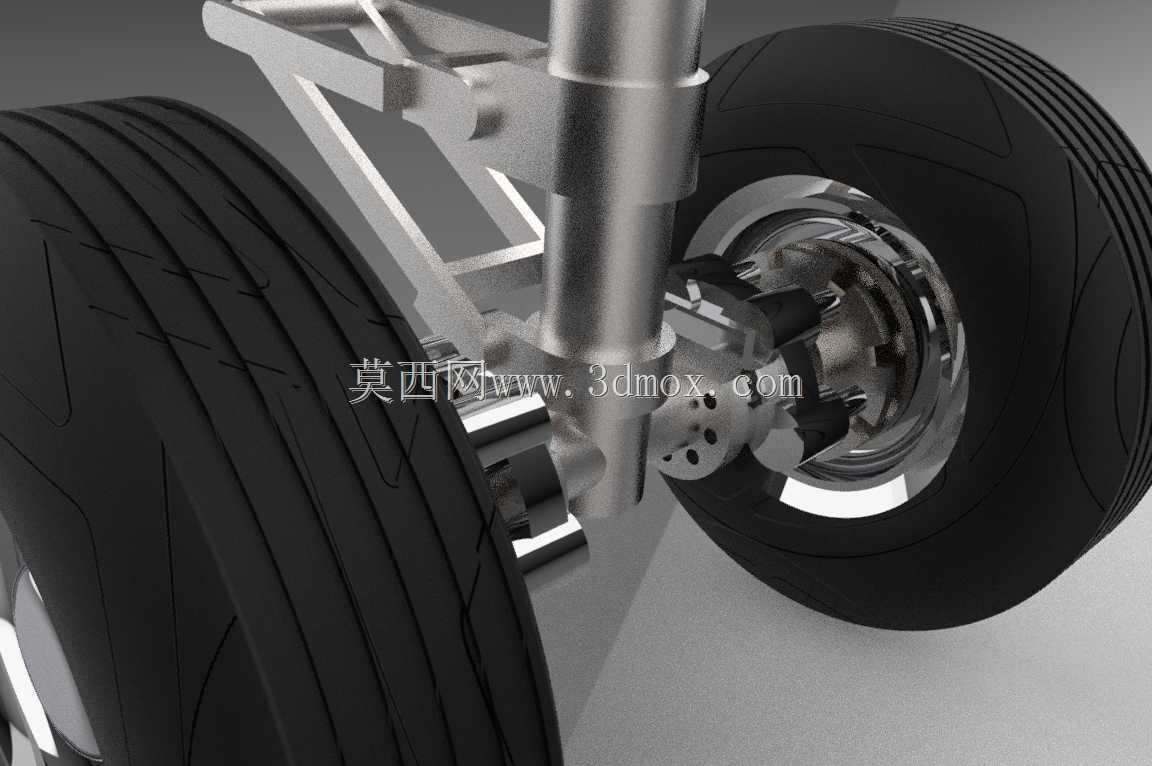

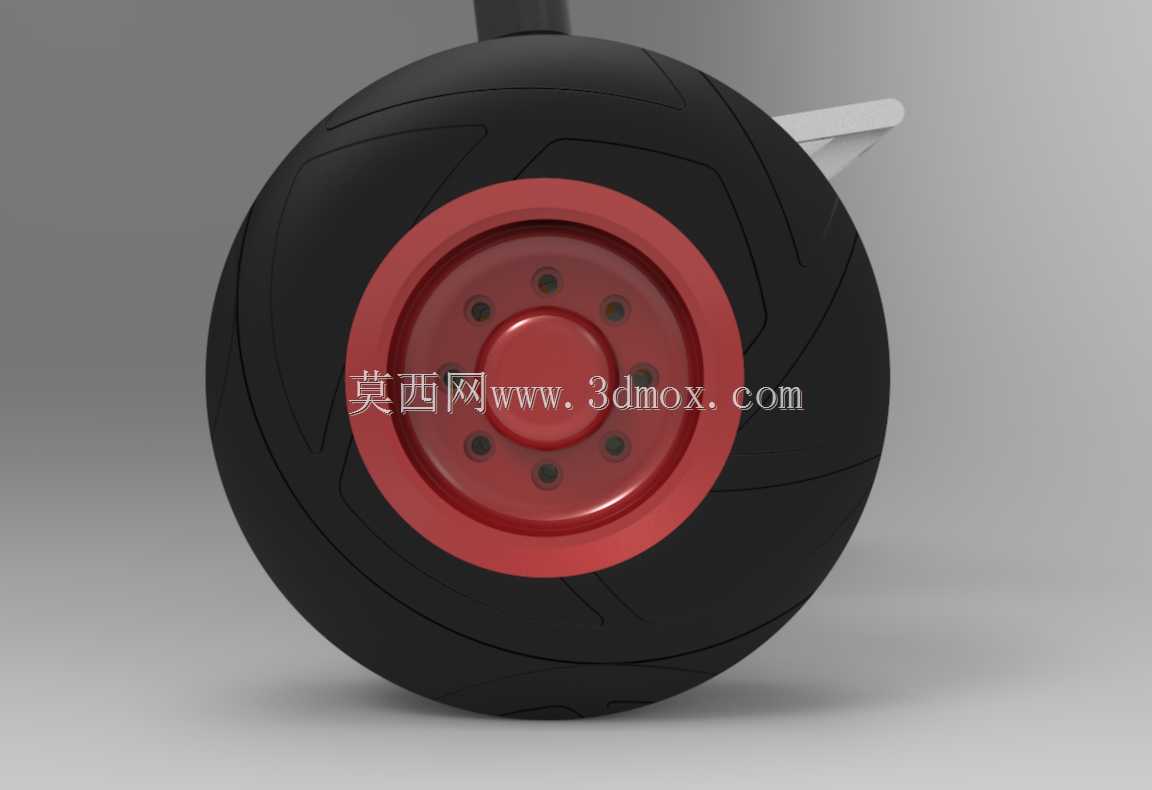

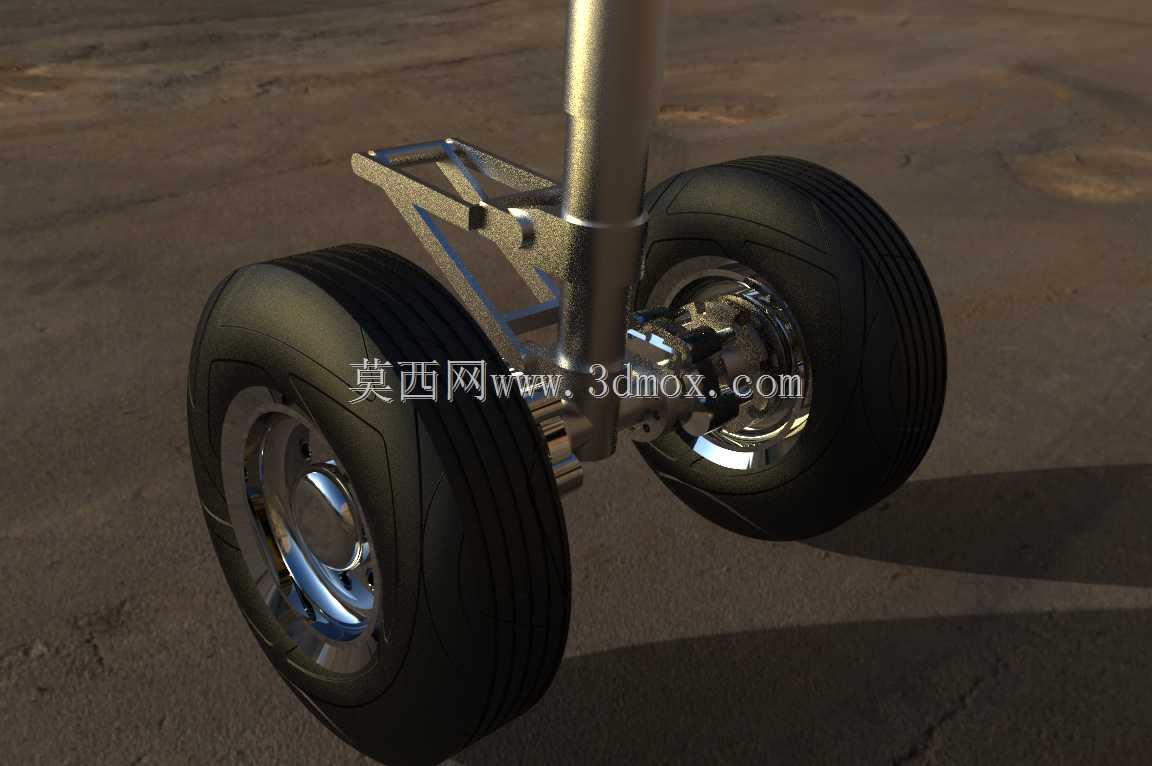

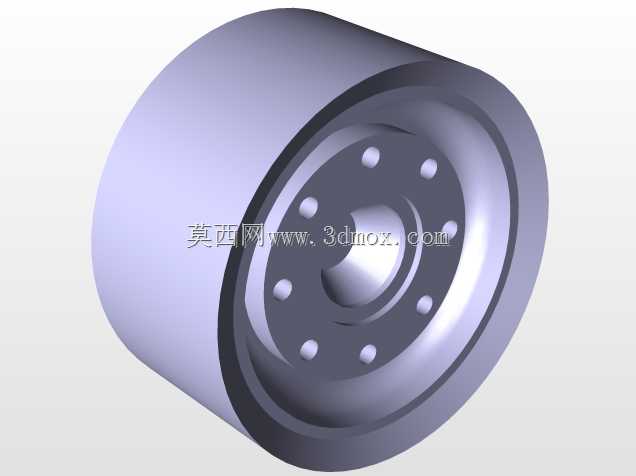

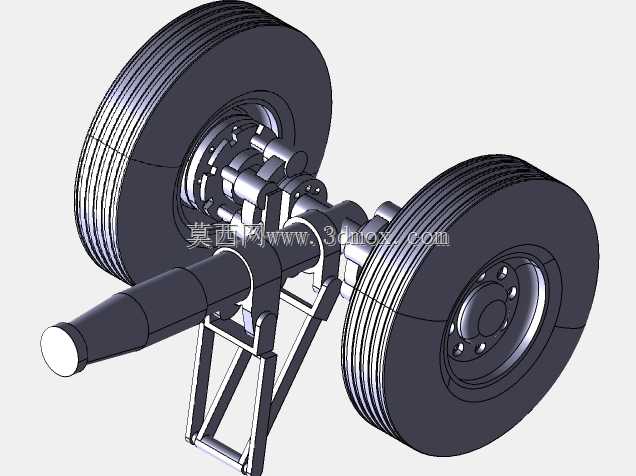

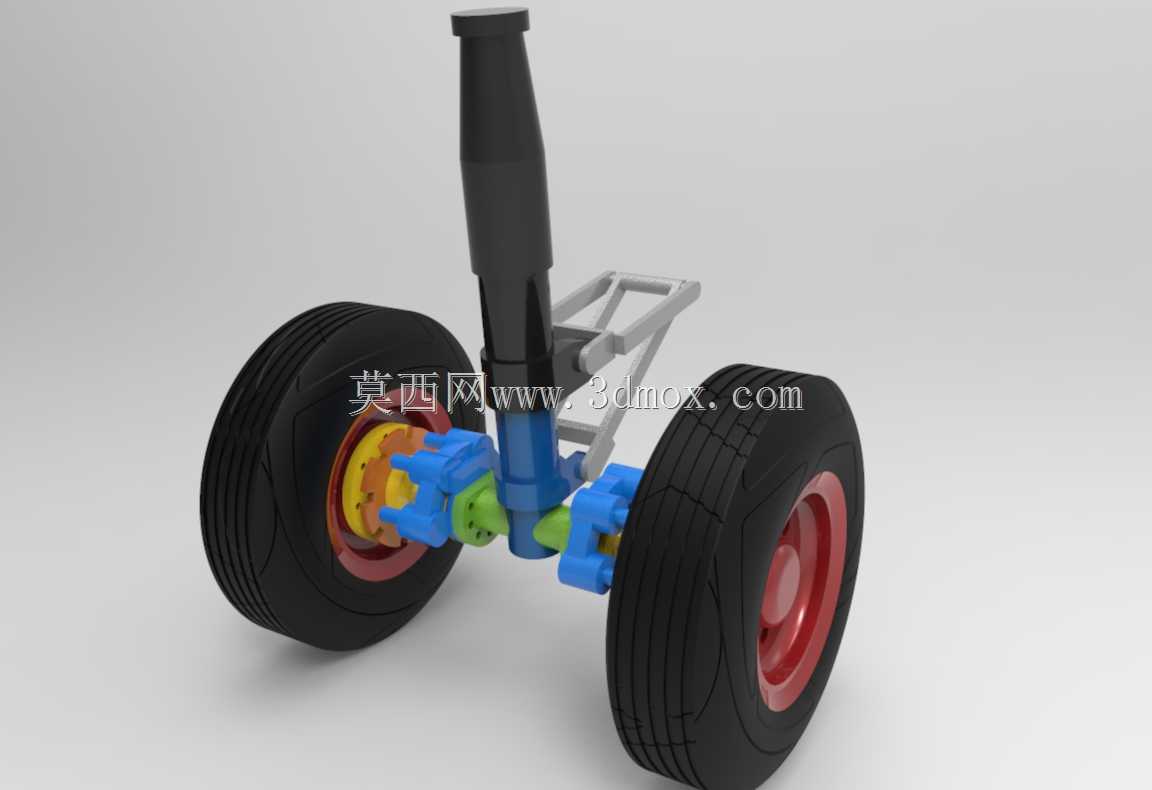

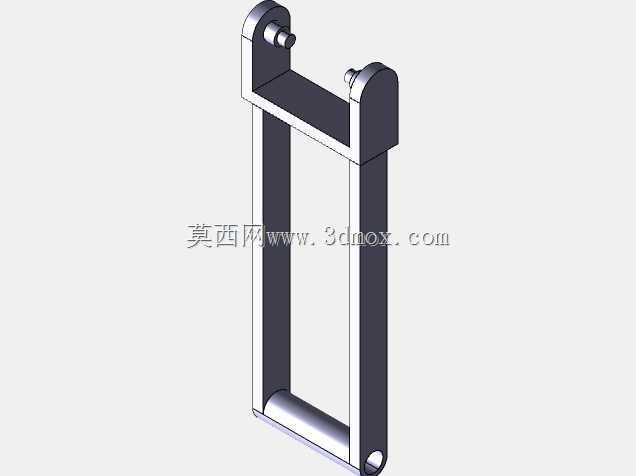

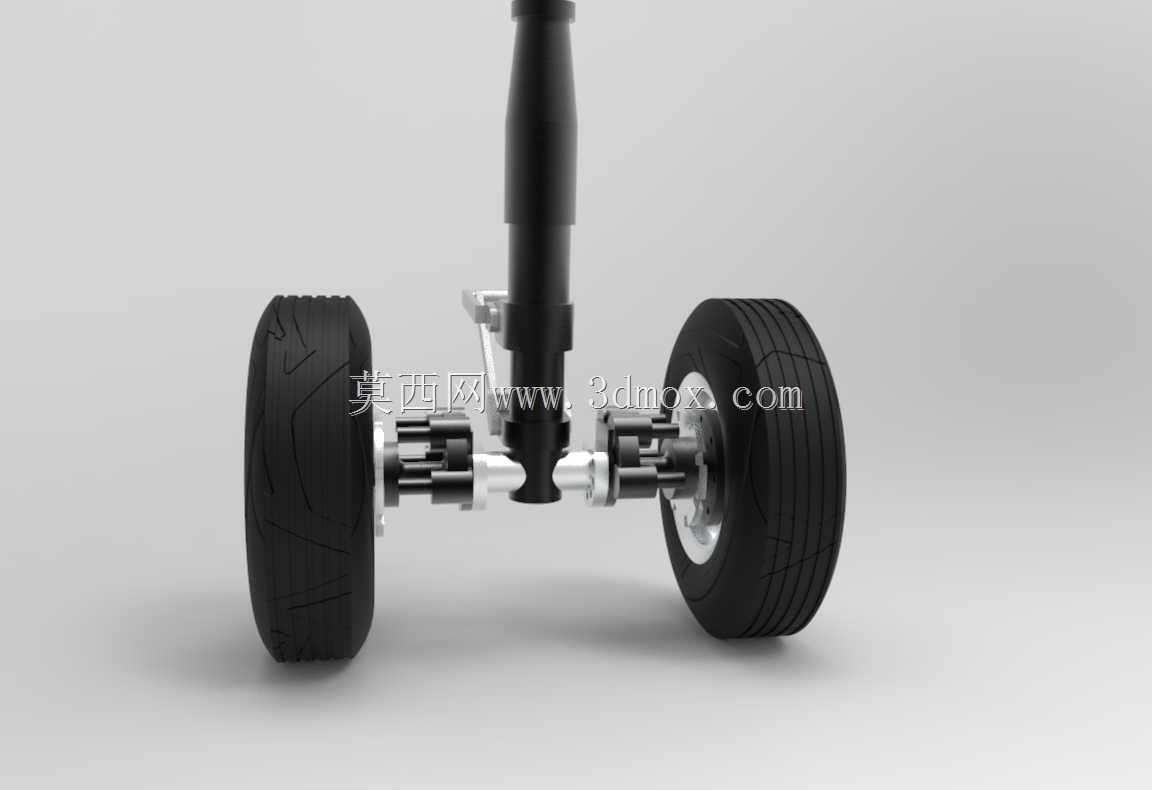

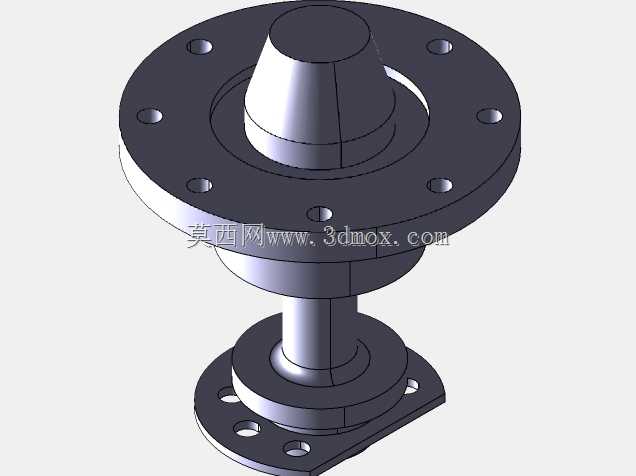

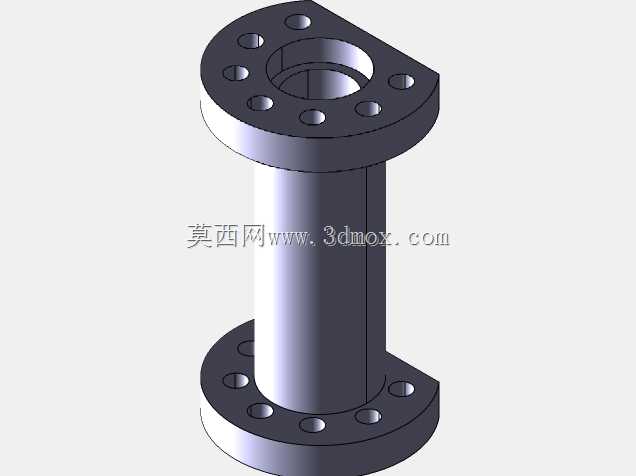

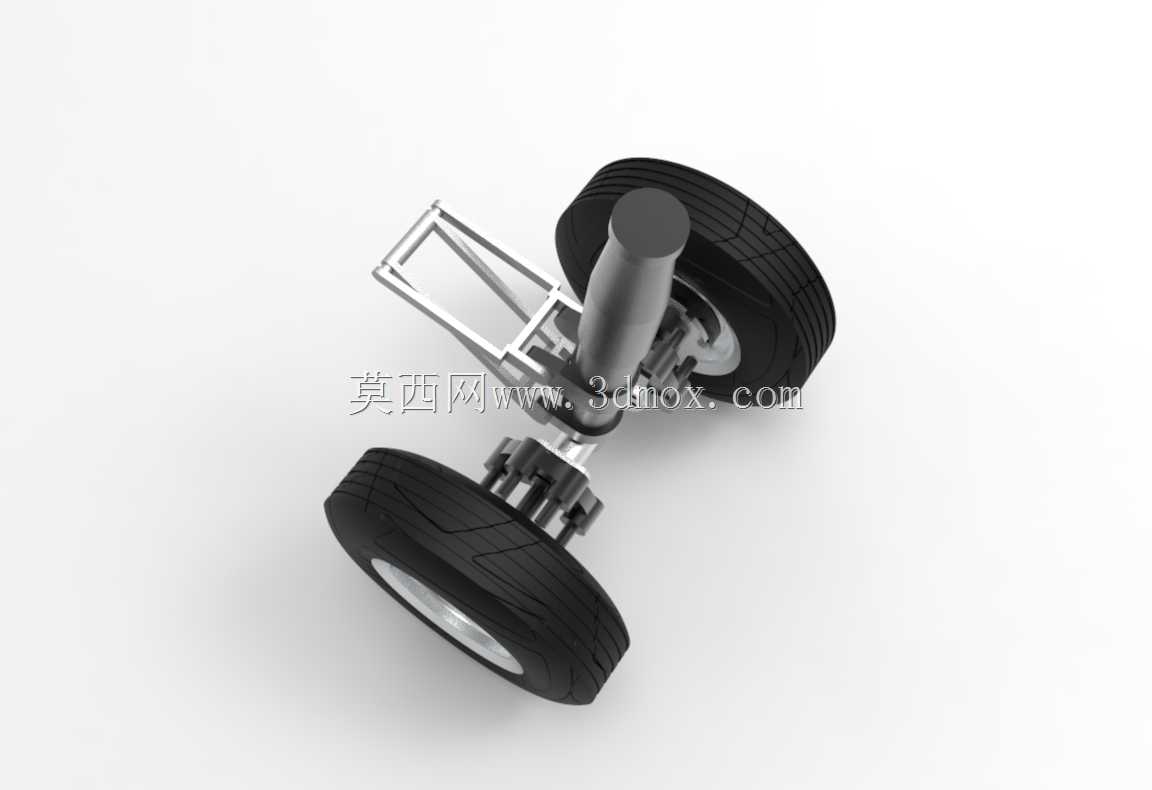

该起落架为民用支线客机配套的前起落架总成，主要应用于民航客运飞机地面滑行、起降滑跑阶段的载荷承载与航向操控场景，是飞机起降系统中承担前部机身载荷、实现地面转向的核心部件，在飞机滑跑过程中可缓冲道面传递的颠簸冲击，配合主起落架完成整机地面支撑，同时通过转向机构联动实现飞机地面滑行时的方向调整，在停机状态下也可长期承载前部机身的静态载荷，保障飞机地面停放的结构稳定性。从功能特性来看，该起落架采用双轮并列布局，相比单轮起落架可有效分散单轮接地载荷，降低对机场跑道面的压强要求，适配更多等级的民用机场起降条件；核心承载结构为油气式减震支柱，可在飞机着陆接地瞬间快速吸收冲击动能，避免刚性冲击传递至机身结构损伤机载设备与机身框架，支柱上部连接机身承力框，下部通过轮轴组件连接双轮组，轮组配套的轮毂采用高强度铝合金锻造结构，搭配带纵向排水花纹的航空轮胎，可在湿滑道面提供足够的抓地力，避免滑跑阶段出现侧滑风险。设计过程中优先考虑了起落架的收放兼容性，整体结构采用紧凑的悬臂式布局，上部的扭力臂与锁止机构可在起落架收起时完成姿态锁定，适配机身前部起落架舱的安装空间，不会与周边航电管线、舱门结构产生运动干涉；结构受力路径经过多轮拓扑优化，主承力的支柱外筒采用高强度合金钢整体机加工成型，在保证结构强度满足着陆冲击载荷要求的前提下，尽可能降低结构自重，减少飞机飞行阶段的无效载荷。安装边界方面，该起落架上部连接法兰的孔位间距适配主流支线客机前机身承力框的安装标准，支柱总行程满足该类飞机最大着陆重量下的减震压缩量要求，双轮组的横向总宽度控制在起落架舱的内部宽度范围内，收起时轮组可完全纳入舱内，不会突出机身外表面破坏气动外形；轮轴的安装高度匹配该机型地面停机时的前机身俯仰角要求，可保证飞机停机状态下的机身水平姿态，满足客舱地板水平度的设计要求，转向作动筒的连接点位预留了足够的运动空间，转向角度范围覆盖飞机地面滑行转弯的常规需求，可实现小半径地面转向操作，提升飞机在停机坪区域的机动灵活性。
