老式飞机多回路刹车压力指示仪表

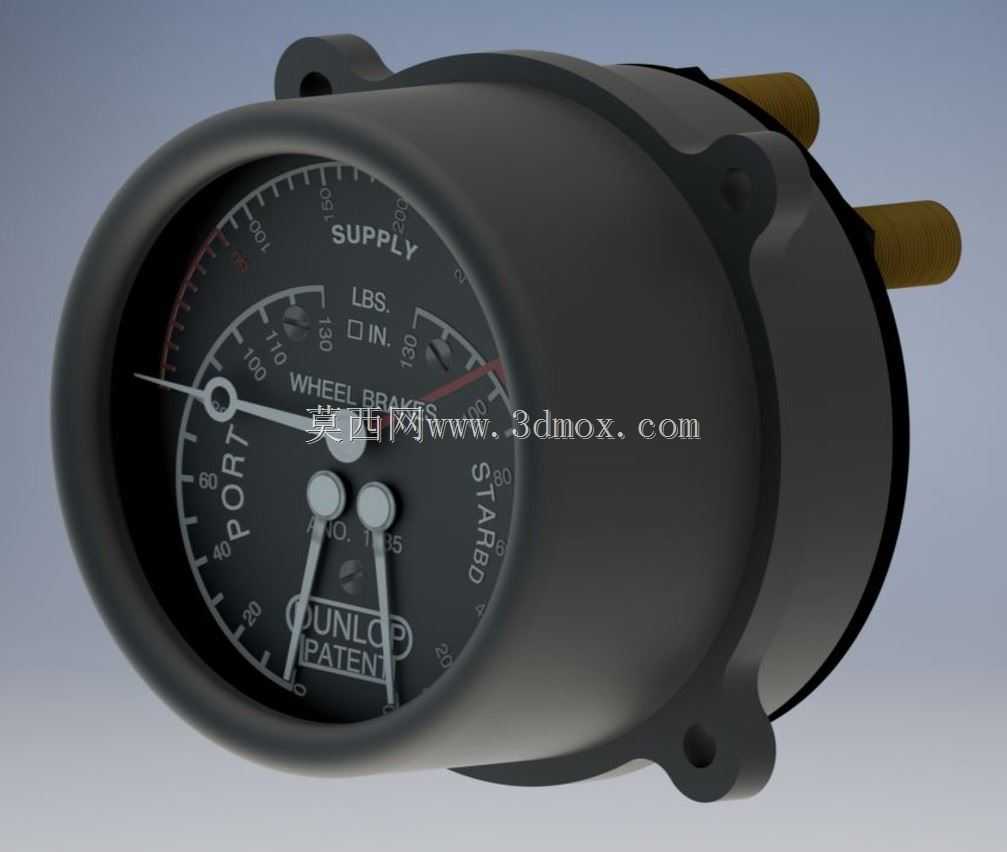

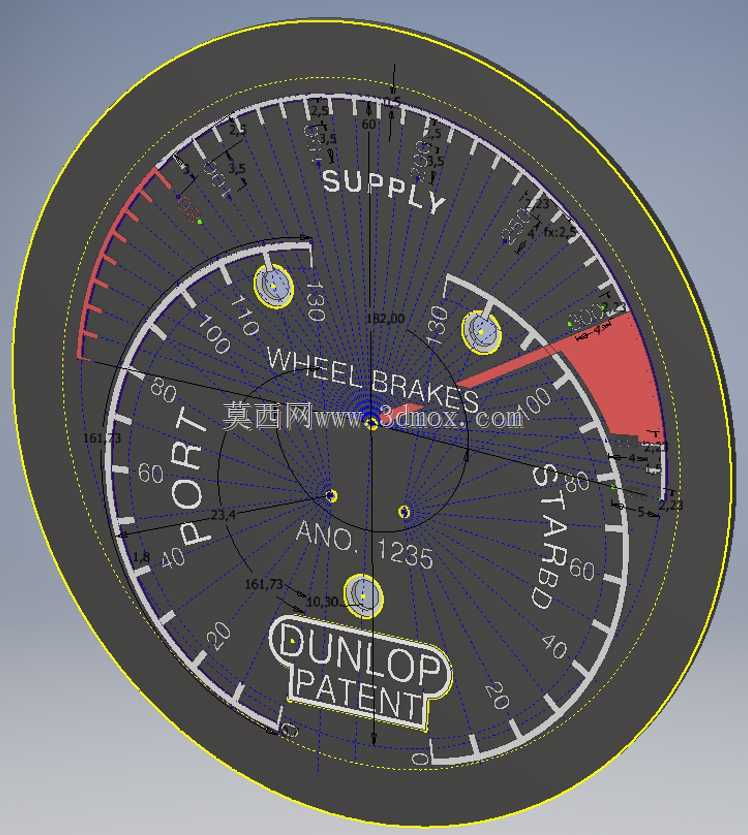

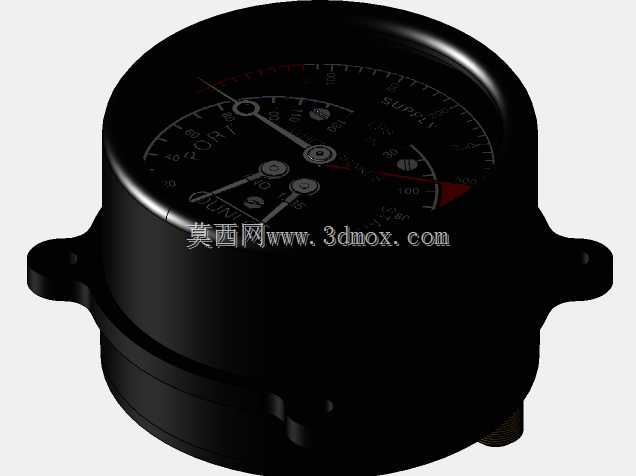

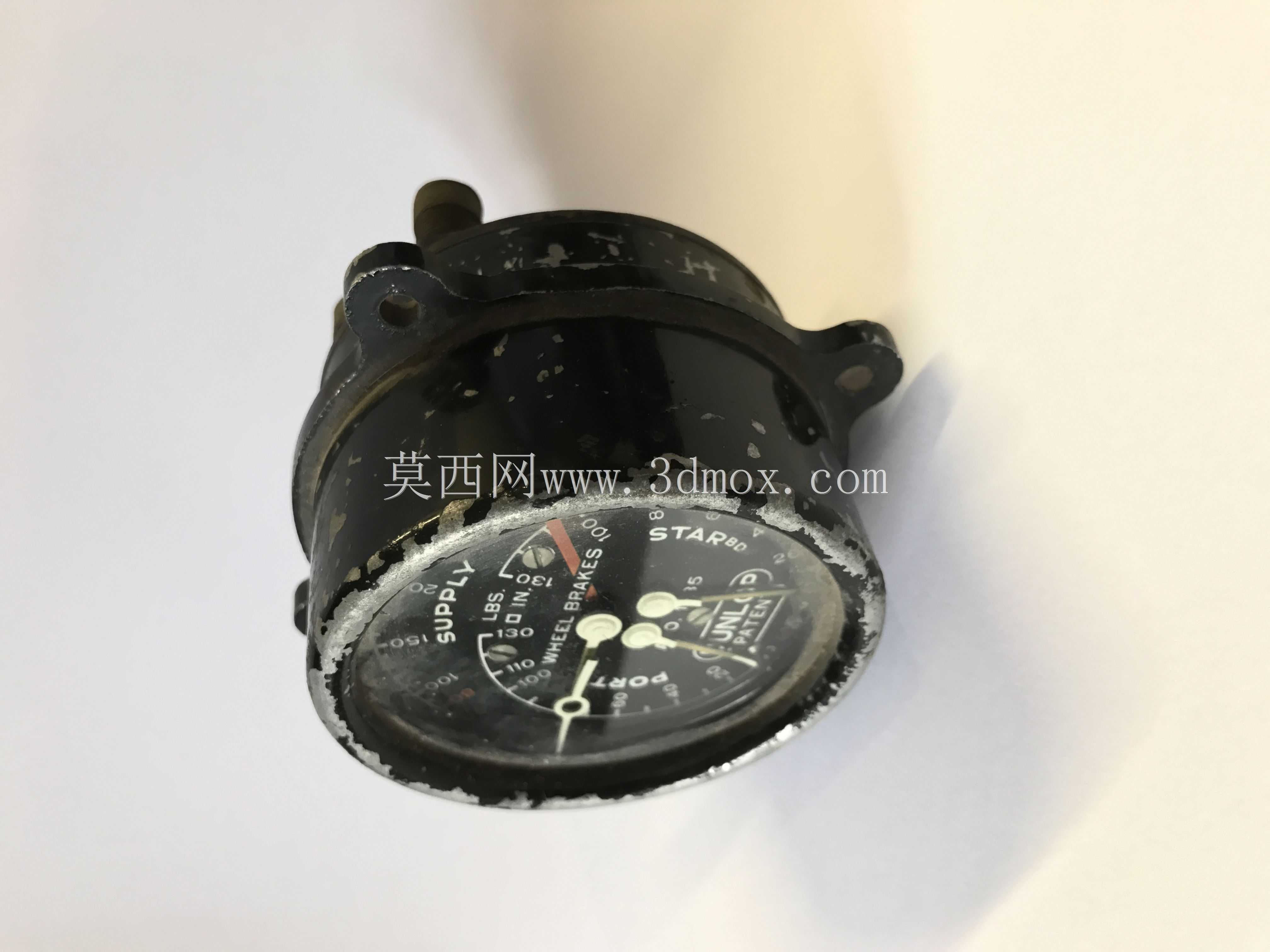

该款刹车压力指示装置是早期螺旋桨战机制动系统的核心配套仪表，主要应用于轻型螺旋桨飞机的驾驶舱操控面板区域，承担着陆滑跑、地面滑行阶段的刹车压力实时反馈功能，是飞行员判断制动系统工作状态、精准控制左右机轮制动力度的核心可视化部件。在实际飞行作业场景中，飞机着陆接地后滑跑距离较长，若左右机轮刹车压力分配不均，极易出现飞机偏出跑道、轮胎抱死磨损甚至起落架受损的风险，该仪表可同时独立显示左舷机轮、右舷机轮以及总压供油回路的实时压力数值，帮助飞行员在制动过程中快速调整左右刹车的踩踏力度，确保滑跑过程方向稳定，同时监控总压回路的压力供给状态，及时发现供油泄漏、压力不足等制动系统故障隐患。从产品功能特性来看，该仪表采用多指针同轴布局设计，不同回路的压力指示通过长度、形态差异化的指针进行区分，表盘刻度以磅每平方英寸为压力单位，清晰标注了正常工作压力区间与压力上限警示阈值，表盘上设置的两个调节旋钮可用于日常校准指针零位、切换压力显示量程，适配不同制动压力规格的机型安装需求。在设计思路上，该仪表采用圆形密封壳体结构，壳体边缘设置三个带安装孔的固定凸耳，可直接通过螺栓嵌入式固定在驾驶舱的仪表安装面板上，背部的两个管路接头分别连接刹车系统的总压供油路与左右机轮的制动分路，整体结构紧凑，安装后仅表盘区域露出面板表面，最大限度节省驾驶舱的宝贵安装空间。从安装边界来看，该仪表壳体外径适配当时主流机型的标准圆形仪表安装开孔，壳体轴向长度较短，不会过度占用面板后方的布线与管路排布空间，壳体采用硬质金属材质制作，表面做黑色哑光氧化处理，可避免驾驶舱强光照射下产生反光干扰飞行员读数，表盘采用高对比度的白色刻度与标识搭配深色基底，即使在驾驶舱光线不足的情况下也能快速识别压力数值，玻璃表蒙采用耐振钢化材质，可承受飞机起降阶段的持续振动与气流冲击，避免飞行过程中表蒙碎裂、指针移位导致的读数失准。
